FGK

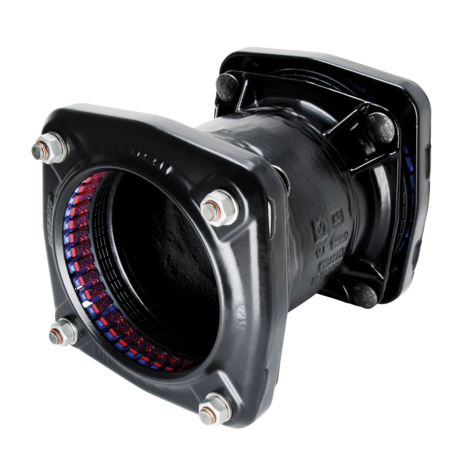

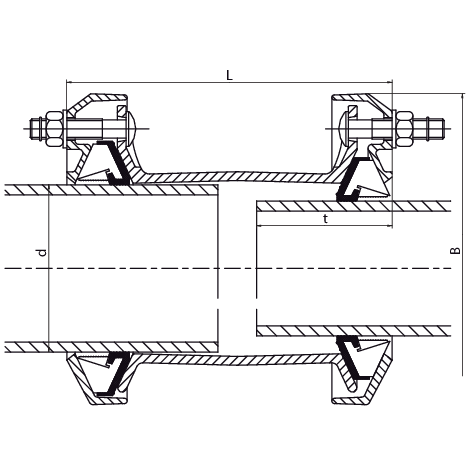

Raccord FRIAGRIP (pièce en U)
Raccord à force longitudinale pour le raccordement de tuyaux de différents matériaux (acier, fonte, fonte ductile, amiante-ciment, PVC, PE-HD/PEX) dans le génie civil.
- Corps et bague de suivi en fonte ductile (EN-GS-450-10).
- Protection anticorrosion Rilsan (min. 250 µm selon GSK).
- Un système de préhension pour tous les matériaux de tuyaux : segment de maintien en acétal, segment de préhension en acétal, revêtu de corindon.
- Matériau du joint EPDM ou NBR.
- Tolérance de diamètre en fonction des dimensions jusqu'à 54 mm max.
- Vis et écrous en acier inoxydable.
- Possibilité de couder les tubes de 8 degrés max.
- Plage de température : -20 °C - +30 °C
Remarque:
En cas d'application sur des tubes PE-HD/PEX, notre douille de soutien interne SHVA est nécessaire.
En cas d'application sur des tubes AZ, la liaison des forces longitudinales ne peut pas être garantie.
Raccord FRIAGRIP (pièce en U)
| Référence | Nom | info-bulle | Code produit d'origine | Article | QuantitИ de boНtes | d | Quantité par palette | rgb | Poids |
Prix 1 | BX | Prix ??VK | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | Fiche technique Texte 2 | Fiche technique Texte 1 | hwg | Titre | Marque | qwProduct | qwSolution | Productbrand | Accessoires qw | PiХces de rechange | qwYoutube | dbPicture1 | Pilotage eau/gaz | Produit Plage | Categories | PN | DN | Vis (pièce / taille) | t max | t min | product.detail.attribute.Group1Headline | product.detail.attribute.Group2Headline | product.detail.attribute.hierarchie1 | product.detail.attribute.hierarchie2 | product.detail.attribute.qw_measurement_system |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 672101 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 672101 | 1 | 43,5-63,5 | 90 | RH1 | 5,760 | 322,00 | 5 | 322,00 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 672101 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 16 | 40 | 3 x 670601 / 3 x 670601 | 95 | 65 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 672102 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 672102 | 1 | 48,0-71,0 | 72 | RH1 | 6,130 | 333,80 | 1 | 333,80 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 672102 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 16 | 50 | 3 x 670603 / 3 x 670603 | 110 | 65 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 672103 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 672103 | 1 | 63,0-83,7 | 72 | RH1 | 6,860 | 396,80 | 4 | 396,80 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 672103 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 16 | 65 | 3 x 670601 / 3 x 670601 | 95 | 65 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 672105 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 672105 | 1 | 85,7-107,0 | 30 | RH1 | 8,540 | 385,10 | 1 | 385,10 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 672105 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 16 | 80 | 3 x 670601 / 3 x 670601 | 110 | 65 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 672107 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 672107 | 1 | 107,2-133,2 | 24 | RH1 | 13,570 | 451,70 | 1 | 451,70 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 672107 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 16 | 100 | 3 x 670707 / 3 x 670707 | 125 | 90 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 672109 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 672109 | 1 | 132,2-160,2 | 12 | RH1 | 14,510 | 710,80 | 1 | 710,80 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 672109 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 16 | 125 | 3 x 670707 / 3 x 670707 | 125 | 90 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 672111 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 672111 | 1 | 158,2-192,2 | 12 | RH1 | 20,220 | 765,60 | 1 | 765,60 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 672111 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 16 | 150 | 4 x 670707 / 4 x 670707 | 135 | 90 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 672113 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 672113 | 1 | 192,2-226,9 | 12 | RH1 | 33,220 | 1.160,50 | 1 | 1.160,50 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 672113 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 16 | 175 | 5 x 670707 / 5 x 670707 | 165 | 125 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 672115 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 672115 | 1 | 218,1-256,0 | 8 | RH1 | 35,480 | 1.213,50 | 1 | 1.213,50 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 672115 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 16 | 200 | 5 x 670707 / 5 x 670707 | 165 | 125 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 672117 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 672117 | 1 | 266,2-310,2 | 2 | RH1 | 52,880 | 1.410,00 | 1 | 1.410,00 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 672117 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 16 | 250 | 6 x 670717 / 6 x 670717 | 165 | 125 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 672119 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 672119 | 1 | 315,0-356,0 | 2 | RH1 | 63,800 | 1.669,10 | 1 | 1.669,10 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 672119 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 16 | 300 | 8 x 670717 / 8 x 670717 | 200 | 125 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 672121 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 672121 | 1 | 352,2-396,0 | 1 | RH1 | 74,580 | 3.655,90 | 1 | 3.655,90 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 672121 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 10 | 350 | 9 x 670717 / 9 x 670717 | 200 | 125 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 672123 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 672123 | 1 | 398,2-442,0 | 1 | RH1 | 82,880 | 3.868,00 | 1 | 3.868,00 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 672123 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 10 | 400 | 10 x 670717 / 10 x 670717 | 200 | 125 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 672125 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 672125 | 1 | 448,0-492,0 | 1 | RH1 | 139,030 | 6.122,80 | 1 | 6.122,80 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 672125 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 10 | 400+ | 12 x 670619 / 12 x 670619 | 200 | 125 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 672127 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 672127 | 1 | 498,0-552,0 | 1 | RH1 | 160,420 | 7.464,90 | 1 | 7.464,90 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 672127 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 10 | 500 | 9 x 670719 / 9 x 670719 | 215 | 140 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 672129 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 672129 | 1 | 558,0-608,0 | 1 | RH1 | 175,020 | 8.372,10 | 1 | 8.372,10 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 672129 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 10 | 500+ | 10 x 670719 / 10 x 670719 | 215 | 140 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 672131 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 672131 | 1 | 604,0-648,0 | 1 | RH1 | 240,010 | 9.411,40 | 1 | 9.411,40 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 672131 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 10 | 600 | 12 x 670719 / 12 x 670719 | 255 | 195 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 672133 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 672133 | 1 | 676,0-726,0 | 1 | RH1 | 267,380 | 9.978,10 | 1 | 9.978,10 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 672133 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 10 | 600+ | 14 x 670719 / 14 x 670719 | 255 | 195 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
Raccord FRIAGRIP (pièce en U)
| Référence | Nom | info-bulle | Code produit d'origine | Article | QuantitИ de boНtes | d | Quantité par palette | rgb | Poids |
Prix 1 | BX | Prix ??VK | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | Fiche technique Texte 2 | Fiche technique Texte 1 | hwg | Titre | Marque | qwProduct | qwSolution | Productbrand | Accessoires qw | PiХces de rechange | qwYoutube | dbPicture1 | Pilotage eau/gaz | Produit Plage | Categories | PN | DN | Vis (pièce / taille) | t max | t min | product.detail.attribute.Group1Headline | product.detail.attribute.Group2Headline | product.detail.attribute.hierarchie1 | product.detail.attribute.hierarchie2 | product.detail.attribute.qw_measurement_system |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 670101 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 670101 | 1 | 43,5-63,5 | 90 | RH1 | 5,760 | 309,50 | 5 | 309,50 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 670101 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 5 | 40 | 3 x 670601 / 3 x 670601 | 95 | 65 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 670102 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 670102 | 1 | 48,0-71,0 | 72 | RH1 | 6,130 | 333,80 | 1 | 333,80 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 670102 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 5 | 50 | 3 x 670603 / 3 x 670603 | 110 | 65 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 670103 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 670103 | 1 | 63,0-83,7 | 72 | RH1 | 6,860 | 396,80 | 4 | 396,80 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 670103 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 5 | 65 | 3 x 670601 / 3 x 670601 | 95 | 65 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 670105 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 670105 | 1 | 85,7-107,0 | 30 | RH1 | 8,540 | 385,10 | 1 | 385,10 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 670105 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 5 | 80 | 3 x 670601 / 3 x 670601 | 110 | 65 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 670107 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 670107 | 1 | 107,2-133,2 | 24 | RH1 | 13,570 | 451,70 | 1 | 451,70 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 670107 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 5 | 100 | 3 x 670707 / 3 x 670707 | 125 | 90 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 670109 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 670109 | 1 | 132,2-160,2 | 12 | RH1 | 14,510 | 710,80 | 1 | 710,80 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 670109 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 5 | 125 | 3 x 670707 / 3 x 670707 | 125 | 90 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 670111 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 670111 | 1 | 158,2-192,2 | 12 | RH1 | 20,220 | 765,60 | 1 | 765,60 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 670111 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 5 | 150 | 4 x 670707 / 4 x 670707 | 135 | 90 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 670113 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 670113 | 1 | 192,2-226,9 | 12 | RH1 | 33,220 | 1.160,50 | 1 | 1.160,50 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 670113 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 5 | 175 | 5 x 670707 / 5 x 670707 | 165 | 125 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 670115 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 670115 | 1 | 218,1-256,0 | 8 | RH1 | 35,480 | 1.213,50 | 1 | 1.213,50 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 670115 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 5 | 200 | 5 x 670707 / 5 x 670707 | 165 | 125 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 670117 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 670117 | 1 | 266,2-310,2 | 2 | RH1 | 52,880 | 1.410,00 | 1 | 1.410,00 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 670117 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 5 | 250 | 6 x 670717 / 6 x 670717 | 165 | 125 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 670119 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 670119 | 1 | 315,0-356,0 | 2 | RH1 | 63,800 | 1.669,10 | 1 | 1.669,10 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 670119 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 5 | 300 | 8 x 670717 / 8 x 670717 | 200 | 125 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 670121 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 670121 | 1 | 352,2-396,0 | 1 | RH1 | 74,580 | 3.655,90 | 1 | 3.655,90 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 670121 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 5 | 350 | 9 x 670717 / 9 x 670717 | 200 | 125 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
| 670123 | Raccord FRIAGRIP (pièce en U) | - | 73071190 | 670123 | 1 | 398,2-442,0 | 1 | RH1 | 82,880 | 3.868,00 | 1 | 3.868,00 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 670123 | MJMJO | {"Group1Headline" :"Joint EPDM, DIN-EN 681-1 \/ KTW \/ UBA \/ DVGW-W270 <\/P>PFA \/PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "Group2Headline" :"Joint NBR, DIN-EN 682 <\/P>MOP Gaz : jusqu'à DN 400 = 5 bar<\/P>Autres qualités d'eau PFA \/PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar<\/P>", "hierarchie1" : "FRIACORE Connectique et Réparation", "hierarchie2" : "FRIAGRIP", "qw_measurement_system" : "métrique"} | Domaines d'applicationRaccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !Instructions de mise en œuvreAvec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment). Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420. | De bonnes raisons pour choisir FRIAGRIPLes travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEXLe système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.Montage facile avec des outils courants.Un seul couple de serrage pour tous les matériaux de tuyauxIl n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants | INF | Raccord FRIAGRIP (pièce en U) | FRIATEC | Fittings | Water Distribution, Gas Distribution | FRIAGRIP | 8a8a88d65d6046de015d98da45480d7c, 8a8a80ed1be99e32011be99e73722205 | 8a8a88d64efcfae1014efde1b0c85276, 8a8a80ed1be99e32011be99e71bc1b4d | 0YAYO7JfSgQ,ewmn33SAlDE | - | - | UltraGrip / FRIAGRIP | FRIAGRIP | 5 | 400 | 10 x 670717 / 10 x 670717 | 200 | 125 | Joint EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 </P>PFA /PN Eau : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | Joint NBR, DIN-EN 682 </P>MOP Gaz : jusqu'à DN 400 = 5 bar</P>Autres qualités d'eau PFA /PN : jusqu'à DN 300 = 16 bar, plus de DN 300 = 10 bar</P> | FRIACORE Connectique et Réparation | FRIAGRIP | métrique |
Domaines d'application
Raccord FRIAGRIP FGK comme élément de raccordement* à force longitudinale pour tuyaux en différents matériaux (acier, fonte, fonte ductile, fibrociment**, PVC****, PE-HD/PEX***). Disponible de DN 40 à DN 600+.
Jusqu'au DN 300, les plages de serrage sont conçues de manière à ce qu'un élément de construction puisse être utilisé sur tous les matériaux de tuyaux d'un diamètre nominal. Pour les éléments de construction > DN 300, il faut tenir compte du diamètre extérieur du tube.
FRIAGRIP peut être utilisé avec le joint NBR pour les fluides gaz, eau et eaux usées, dans le réseau de distribution d'eau potable avec le joint EPDM (DVGW-W270 [11.2007], KTW). Vis et écrous en acier inoxydable (V2A / V4A).
Les éléments de construction FRIAGRIP sont exclusivement utilisables dans le génie civil !
Instructions de mise en œuvre
Avec FRIAGRIP, il est possible de réaliser des assemblages par adhérence longitudinale sans contre-appui (exception : tuyaux en fibrociment).
Les extrémités des tuyaux doivent être préparées selon les exigences générales de montage (voir instructions de montage FRIAGRIP).
Les profondeurs d'emboîtement tmin./tmax. doivent impérativement être respectées.
* Eau : ≤ DN 300 PN 16, > DN 300 PN1 0 / Gaz : ≤ DN 400 PN 5. Les indications de la plaque signalétique doivent être respectées !
** Pour les tuyaux en fibrociment, l'adhérence longitudinale ne peut pas être garantie.
*** Pour l'application avec des tuyaux PE-HD/PEX, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle) (voir FRIAGRIP Info n° HI409).
**** Pour l'application sur des tuyaux de gaz en PVC, voir FRIAGRIP Info n° HI410. Pour les tuyaux en PVC avec des épaisseurs de paroi DIN 8061/62 - PN 10, il faut utiliser la douille d'appui FRIAGRIP (type FRIATEC mod. SHVA, voir la liste de prix FRIAGRIP actuelle).
Pour l'application sur des tuyaux en acier inoxydable, voir l'information FRIAGRIP n° HI420.
De bonnes raisons pour choisir FRIAGRIP
- Les travaux de génie civil et d'intégration sont réduits au minimum (pas de culées nécessaires en cas de changement de direction).
- Les éléments sont livrés prémontés en usine, ce qui évite les travaux de transformation et de remplacement sur place.
- Un ensemble d'étanchéité et un segment de préhension pour les matériaux de tuyaux en acier, fonte, fonte ductile, fibrociment, PVC, PE-HD/PEX
- Le système d'étanchéité et le système de préhension fonctionnent indépendamment l'un de l'autre. Une étanchéité fiable est ainsi garantie en cas de charge axiale dynamique.
- Le profil gaufré du joint forme des chambres d'étanchéité sur la surface du tube, ce qui favorise une étanchéité fiable sur les surfaces rugueuses des tubes.
- Inclinaison des tubes jusqu'à 8° (raccord) ou 4° (adaptateur à bride). En cas de rupture de tube, l'installation de deux raccords permet de compenser un décalage d'axe. Les accouplements agissent comme une articulation et maintiennent la tuyauterie sans tension.
- Montage facile avec des outils courants.
- Un seul couple de serrage pour tous les matériaux de tuyaux
- Il n'est pas nécessaire de vérifier plusieurs fois le couple de serrage des vis.
- La plage de tolérance allant jusqu'à 54 mm permet d'assembler différents matériaux de tuyaux avec un seul composant. Réduction des stocks chez les fournisseurs et les commerçants
