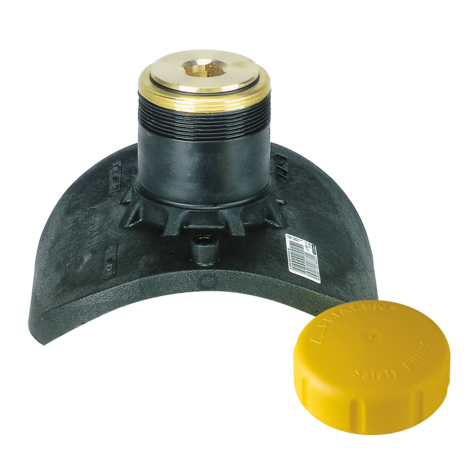

Armature à vessie de blocage Top-Loading
Armature à vessie d'arrêt Top-Loading SPA TL
- Gaz, eau et H2
- Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar
- Matériau : PE 100-RC et laiton
- Possibilité de serrage universel (Top-Loading) :
- Bridage sûr avec FRIATOP
- Technologie de sécurité
Remarque:
Uniquement utilisable avec le dispositif de serrage FRIATOP (réf. 613350). Filetage intérieur et extérieur en laiton ancré dans le PE-HD de manière inamovible et anti-torsion.
Bouchon en laiton avec carré encastré inclus. Pour le logement d'appareils de gonflage usuels.
Protection de l'accès au dôme par le capuchon à visser fourni ou par soudage d'un SPAK FRIALEN.
En cas d'utilisation d'hydrogène, l'armature à vessie d'arrêt SPA ne doit être utilisée qu'en combinaison avec le capuchon de fermeture SPAK (réf. 612311).
PE 100-RC SDR 11
Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz)

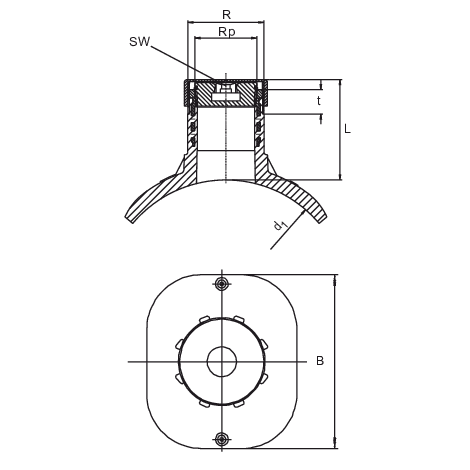

| Référence | Nom | info-bulle | Code produit d'origine | Article | Poids brut | QuantitИ de boНtes | d1 | Quantité par palette | t | rgb | Poids |
Prix 1 | BX | Prix ??VK | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | Fiche technique Texte 2 | Fiche technique Texte 1 | Titre du tableau | hwg | Titre | Marque | Matц┐б╘riau | qwProduct | qwSolution | Productbrand | Accessoires qw | Pilotage eau/gaz | Produit Plage | Categories | R | Rp | Diamètre de perçage Ø da | d1 | SW | B |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 615395 | Armature à vessie de blocage Top-Loading | - | 74122000 | 615395 | 25,402 | 1 | 250-355 (560) | 144 | 24 | RL5 | 1,360 | 589,40 | 18 | 689,61 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615395-10 | PEJEL | {"Appel d'offres_Text" :"Caractéristiques:<\N/P>Adaptation variable à tous les diamètres de tube dans la plage de dimensions indiquée au moyen du dispositif de serrage FRIATOP. Conducteurs chauffants intégrés et exposés dans la zone de soudage en selle pour un transfert de chaleur direct sur la surface de soudage du tube.<\/li>Dimensionnement PE 100-RC\/ SDR 11<\/li>H2 ready 100. Nos produits sont adaptés à l'utilisation de 100% d'hydrogène jusqu'à MOP 10 bar. Confirmé par le certificat d'essai du DBI - Gastechnisches Institut GmbH<\/li>Composant compact destiné à recevoir des appareils de pose de bulles usuels<\/li>Conducteurs chauffants intégrés et exposés dans la zone de soudage en selle pour une transmission directe de la chaleur à la surface de soudage du tube.<\/li>Compensation de température (adaptation du temps de soudage à la température ambiante)<\/li>Codage à barres pour la traçabilité automatique des composants (Traceability)<\/li>Extrémité extérieure métallique pour le soudage à l'arc.Filetage de guidage pour un montage sans problème de l'appareil de pose de bulles<\/li>Filetage intérieur et extérieur en laiton ancré de manière indissociable et anti-torsion dans le PE-HD. Filetage selon DIN ISO 228<\/li>Protection d'accès au dôme par soudage SPA d 63 : Capuchon FRIALEN® K d 50. <\/li>SPA \uf0b3 d 90 : Capuchon FRIALEN® SPAK. <\/li><\/ul><\/li>Emballage individuel en sachet plastique<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 B sur demande<\/li>Certification DVGW selon GW335-B2 et VP 600<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationL'armature à vessie de blocage FRIALEN Top-Loading SPA TL sert à recevoir des appareils de pose de vessie courants.La plage de soudage de l'armature à vessie de blocage FRIALEN SPA TL comprend les dimensions d 250 - d 560. Le cas échéant, il faut tenir compte des restrictions techniques d'utilisation, par ex. par l'outil de perçage ou la vessie de blocage.Tenir compte des indications du fabricant de ces composants !Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marque de contrôle DVGW délivrée : DV-8611AU2250Instructions de traitementLa pièce moulée en forme de selle est appliquée avec le dispositif de serrage FRIATOP (voir liste de prix Technique des appareils). Veuillez lire les "Instructions de montage et d'utilisation pour le dispositif de fixation FRIATOP". Le soudage de la conduite principale en PE-HD avec l'armature FRIALEN à vessie d'arrêt Top-Loading s'effectue par soudage FRIALEN - de manière étanche et par adhérence longitudinale.Le tube et la selle sont préparés (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage : "FRIALEN Grossrohrtechnik und Rohrnetz-Relining"). | De bonnes raisons pour choisir la robinetterie à vessie d'arrêt FRIALEN SPA TL Top-Loading :Construction compacteSelle en PE-HD avec élément chauffant exposé pour une transmission optimale de la chaleurPour la réception d'appareils à vessie usuels dans le commerce en cas de perçage à travers le collierFiletage intérieur et extérieur en laiton ancré dans le PE-HD de manière indissociable et sans risque de torsionBouchon en laiton avec carré encastré inclusProtection d'accès pour le dôme par le capuchon à visser fourni ou par soudage d'un FRIALEN SPAKLe SPA TL est utilisable de manière universelle sur les grands diamètres de tuyaux PE-HD d 250-355 (560). D'où une rentabilité supplémentaire grâce à une utilisation réduite de matériel ainsi qu'à un stockage nettement moins important chez les fournisseurs et dans le commerce.Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz) | INF | Armature à vessie de blocage Top-Loading | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution | FRIALEN | 8a8a80ed1be99e32011be99e76fc2f95, 8a8a80ed1be99e32011be99e697f7bb0 | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | 2 1/2" | 2" | 56,5 | 250-355 (560) | 19 | 200 |
Domaine d'utilisation
L'armature à vessie de blocage FRIALEN Top-Loading SPA TL sert à recevoir des appareils de pose de vessie courants.
La plage de soudage de l'armature à vessie de blocage FRIALEN SPA TL comprend les dimensions d 250 - d 560. Le cas échéant, il faut tenir compte des restrictions techniques d'utilisation, par ex. par l'outil de perçage ou la vessie de blocage.
Tenir compte des indications du fabricant de ces composants !
Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marque de contrôle DVGW délivrée : DV-8611AU2250
Instructions de traitement

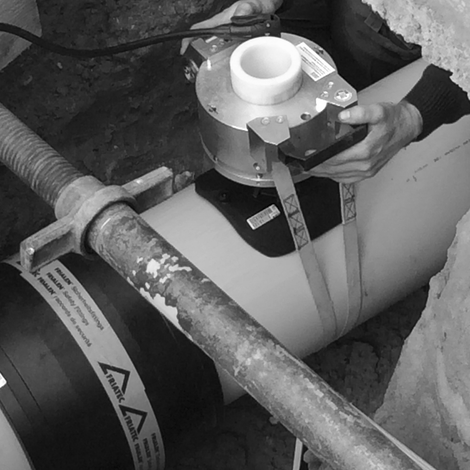

La pièce moulée en forme de selle est appliquée avec le dispositif de serrage FRIATOP (voir liste de prix Technique des appareils). Veuillez lire les "Instructions de montage et d'utilisation pour le dispositif de fixation FRIATOP".
Le soudage de la conduite principale en PE-HD avec l'armature FRIALEN à vessie d'arrêt Top-Loading s'effectue par soudage FRIALEN - de manière étanche et par adhérence longitudinale.
Le tube et la selle sont préparés (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage : "FRIALEN Grossrohrtechnik und Rohrnetz-Relining").
De bonnes raisons pour choisir la robinetterie à vessie d'arrêt FRIALEN SPA TL Top-Loading :
- Construction compacte
- Selle en PE-HD avec élément chauffant exposé pour une transmission optimale de la chaleur
- Pour la réception d'appareils à vessie usuels dans le commerce en cas de perçage à travers le collier
- Filetage intérieur et extérieur en laiton ancré dans le PE-HD de manière indissociable et sans risque de torsion
- Bouchon en laiton avec carré encastré inclus
- Protection d'accès pour le dôme par le capuchon à visser fourni ou par soudage d'un FRIALEN SPAK
- Le SPA TL est utilisable de manière universelle sur les grands diamètres de tuyaux PE-HD d 250-355 (560). D'où une rentabilité supplémentaire grâce à une utilisation réduite de matériel ainsi qu'à un stockage nettement moins important chez les fournisseurs et dans le commerce.
- Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)
