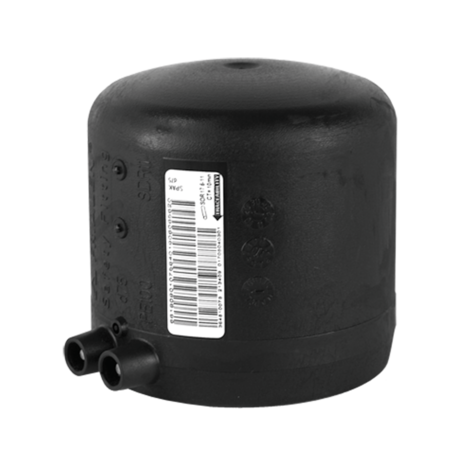

Capuchon pour robinetterie à vessie de blocage
Capuchon pour robinetterie à vessie d'arrêt SPAK
Avec filaments chauffants exposés pour une transmission optimale de la chaleur, grandes profondeurs d'insertion, large zone de soudage ainsi que zone froide empêchant l'écoulement de la masse fondue.
En cas d'utilisation d'hydrogène, le capuchon SPAK doit impérativement être utilisé avec l'armature à vessie de blocage SPA.
PE 100-RC SDR 11
Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz)
| Référence | Nom | info-bulle | Code produit d'origine | Article | Poids brut | QuantitИ de boНtes | D | d | Quantité par palette | t | rgb | Poids |
Prix 1 | BX | Prix ??VK | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | Fiche technique Texte 2 | Fiche technique Texte 1 | Titre du tableau | hwg | Titre | Marque | Matц┐б╘riau | qwProduct | qwSolution | Productbrand | Pilotage eau/gaz | Produit Plage | Categories | Application | ean1 | h | B | product.detail.attribute.Appel d'offres_Text | product.detail.attribute.Group1Headline | product.detail.attribute.hierarchy1 | product.detail.attribute.hierarchy2 | product.detail.attribute.qw_measurement_system |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 612311 | Capuchon pour robinetterie à vessie de blocage | - | 39174000 | 612311 | 25,6 | 1 | 99 | 75 | 640 | 70 | RL5 | 0,320 | 55,00 | 80 | 64,36 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612311-10 | PEJEL | {"Appel d'offres_Text" :"Caractéristiques :<\/P>Dimensionnement PE 100-RC \/ SDR 11<\/li>Pression de service maximale admissible 16 bar (eau)\/10 bar (gaz)<\/li>Composant compact en PE<\/li>Conducteurs chauffants intégrés et exposés pour un transfert de chaleur direct sur la surface à souder.<\/li>Faible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudage<\/li>Compensation de température (adaptation du temps de soudage à la température ambiante)<\/li>Codage à barres pour la traçabilité automatique des composants (Traceability)<\/li>Contacts de sécurité pour la fixation et le contact avec les composants.Raccordement sûr des appareils de soudage<\/li>Mise en œuvre avec basse tension <\/li>Indicateurs de soudage pour la preuve visuelle du soudage effectué<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchy1" : "FRIALEN Raccords de sécurité", "hierarchy2" : "FRIALEN Selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLe capuchon FRIALEN SPAK est utilisé pour la fermeture durable et indémontable de la tubulure de perçage (dôme) d'une robinetterie à vessie d'arrêt SPA ≥ d 90 ou SPA-TL. Également utilisable comme manchon de fermeture d 75.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17,6. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marque de contrôle DVGW délivrée : DV-8606AU2249Instructions de traitementLe soudage du dôme d'une armature à vessie d'arrêt FRIALEN avec le capuchon FRIALEN SPAK s'effectue par soudage FRIALEN - de manière étanche et par adhérence longitudinale.Le dôme est préparé (enlever/nettoyer la peau d'oxyde de la tubulure) selon les exigences générales de montage (voir "Instructions de montage" pour les raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225). | De bonnes raisons pour choisir la calotte FRIALEN SPAK :Grande profondeur de manchon pour un bon guidage du tubeZone de soudage extra-largeStabilité maximale grâce à une grande épaisseur de paroiZones froides extra larges des deux côtés de la zone de soudage Filament chauffant exposé pour une transmission optimale de la chaleur au tubeFaible espace annulaire pour établir une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz) | INF | Capuchon pour robinetterie à vessie de blocage | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 4024926654006 | 31 | 110 | Caractéristiques :</P>Dimensionnement PE 100-RC / SDR 11</li>Pression de service maximale admissible 16 bar (eau)/10 bar (gaz)</li>Composant compact en PE</li>Conducteurs chauffants intégrés et exposés pour un transfert de chaleur direct sur la surface à souder.</li>Faible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudage</li>Compensation de température (adaptation du temps de soudage à la température ambiante)</li>Codage à barres pour la traçabilité automatique des composants (Traceability)</li>Contacts de sécurité pour la fixation et le contact avec les composants.Raccordement sûr des appareils de soudage</li>Mise en œuvre avec basse tension </li>Indicateurs de soudage pour la preuve visuelle du soudage effectué</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li></ul> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN Raccords de sécurité | FRIALEN Selles / Saddles | métrique |
Domaine d'utilisation
Le capuchon FRIALEN SPAK est utilisé pour la fermeture durable et indémontable de la tubulure de perçage (dôme) d'une robinetterie à vessie d'arrêt SPA ≥ d 90 ou SPA-TL. Également utilisable comme manchon de fermeture d 75.
Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17,6. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marque de contrôle DVGW délivrée : DV-8606AU2249
Instructions de traitement
Le soudage du dôme d'une armature à vessie d'arrêt FRIALEN avec le capuchon FRIALEN SPAK s'effectue par soudage FRIALEN - de manière étanche et par adhérence longitudinale.
Le dôme est préparé (enlever/nettoyer la peau d'oxyde de la tubulure) selon les exigences générales de montage (voir "Instructions de montage" pour les raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225).
De bonnes raisons pour choisir la calotte FRIALEN SPAK :
- Grande profondeur de manchon pour un bon guidage du tube
- Zone de soudage extra-large
- Stabilité maximale grâce à une grande épaisseur de paroi
- Zones froides extra larges des deux côtés de la zone de soudage
- Filament chauffant exposé pour une transmission optimale de la chaleur au tube
- Faible espace annulaire pour établir une pression d'assemblage optimale dans la zone de soudage
- Contacts protégés contre les contacts accidentels
- Indicateur de soudage pour un contrôle visuel de la soudure
- Marquage permanent du lot
- Emballage individuel pour la protection contre les impuretés
- Code-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)
