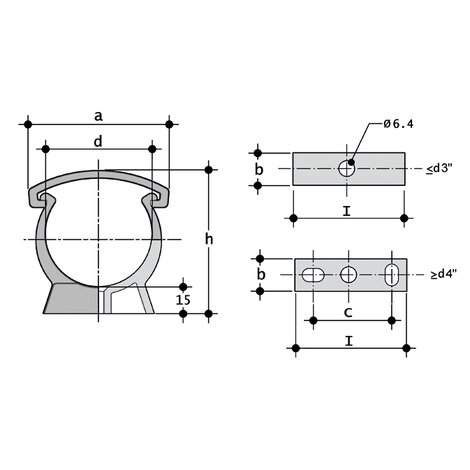

| Référence | Nom | info-bulle | Autre description | Tableau dimensionnel | Système | Catц┐б╘gorie | Matц┐б╘riau | d | a | b | C | h | I | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

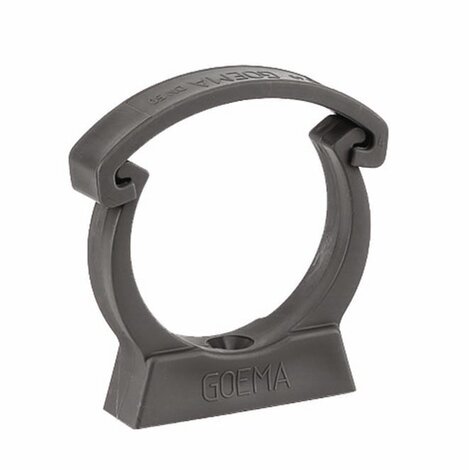

| ZAKM012 | ZAKM - Support de tuyauterie | - | pour le supportage des tuyaux, se référer à la directive DVS 2210-1 (Conception et exécution du système de tuyaux en surface) | - | Pièces spéciales et accessoires | Accessoires pour pipes | PP-H | 1/2" | 33 | 14 | - | 39 | 20 | 7 |
| ZAKM034 | ZAKM - Support de tuyauterie | - | pour le supportage des tuyaux, se référer à la directive DVS 2210-1 (Conception et exécution du système de tuyaux en surface) | - | Pièces spéciales et accessoires | Accessoires pour pipes | PP-H | 3/4" | 41 | 14 | - | 45 | 25 | 7,8 |
| ZAKM100 | ZAKM - Support de tuyauterie | - | pour le supportage des tuyaux, se référer à la directive DVS 2210-1 (Conception et exécution du système de tuyaux en surface) | - | Pièces spéciales et accessoires | Accessoires pour pipes | PP-H | 1" | 49 | 15 | - | 52 | 32 | 11,7 |
| ZAKM114 | ZAKM - Support de tuyauterie | - | pour le supportage des tuyaux, se référer à la directive DVS 2210-1 (Conception et exécution du système de tuyaux en surface) | - | Pièces spéciales et accessoires | Accessoires pour pipes | PP-H | 1"1/4 | 58 | 16 | - | 61 | 40 | 16 |
| ZAKM112 | ZAKM - Support de tuyauterie | - | pour le supportage des tuyaux, se référer à la directive DVS 2210-1 (Conception et exécution du système de tuyaux en surface) | - | Pièces spéciales et accessoires | Accessoires pour pipes | PP-H | 1"1/2 | 68 | 17 | - | 67 | 50 | 17,9 |
| ZAKM200 | ZAKM - Support de tuyauterie | - | pour le supportage des tuyaux, se référer à la directive DVS 2210-1 (Conception et exécution du système de tuyaux en surface) | - | Pièces spéciales et accessoires | Accessoires pour pipes | PP-H | 2" | 83 | 18 | - | 80 | 63 | 29 |
| ZAKM212 | ZAKM - Support de tuyauterie | - | pour le supportage des tuyaux, se référer à la directive DVS 2210-1 (Conception et exécution du système de tuyaux en surface) | - | Pièces spéciales et accessoires | Accessoires pour pipes | PP-H | 2"1/2 | 96 | 19 | - | 96 | 75 | 36 |
| ZAKM300 | ZAKM - Support de tuyauterie | - | pour le supportage des tuyaux, se référer à la directive DVS 2210-1 (Conception et exécution du système de tuyaux en surface) | - | Pièces spéciales et accessoires | Accessoires pour pipes | PP-H | 3" | 118 | 20 | - | 110 | 90 | 52,3 |
| ZAKM400 | ZAKM - Support de tuyauterie | - | pour le supportage des tuyaux, se référer à la directive DVS 2210-1 (Conception et exécution du système de tuyaux en surface) | - | Pièces spéciales et accessoires | Accessoires pour pipes | PP-H | 4" | 140 | 25 | 60 | 135 | 140 | 74 |
| ZAKM600 | ZAKM - Support de tuyauterie | - | pour le supportage des tuyaux, se référer à la directive DVS 2210-1 (Conception et exécution du système de tuyaux en surface) | - | Pièces spéciales et accessoires | Accessoires pour pipes | PP-H | 6" | 197 | 30 | 90 | 196 | 180 | 188 |
pour le supportage des tuyaux, se référer à la directive DVS 2210-1 (Conception et exécution du système de tuyaux en surface)
