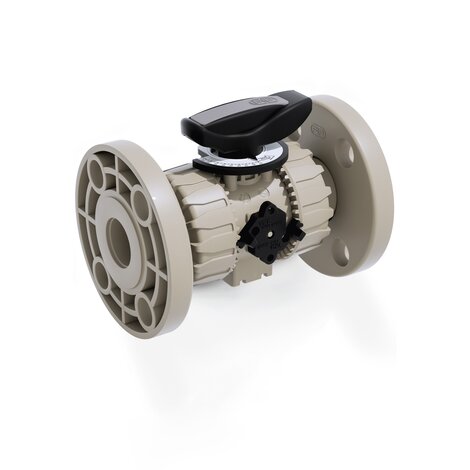

VKROM - Vanne à boisseau sphérique de régulation DUAL BLOCK® DN 10:50
Vanne à sphère de régulation DUAL BLOCK® avec brides fixes percées EN/ISO/DIN PN10/16. Drainage selon EN 558-1.
La vanne VKR DUAL BLOCK® combine les caractéristiques de fiabilité et de sécurité élevées de la vanne à boisseau sphérique à passage intégral VKD avec la nouvelle fonction de régulation de débit à courbe caractéristique linéaire qui répond aux exigences les plus strictes des applications industrielles.
Caractéristiques principales:
- Poignée ergonomique multifonctionnelle en HIPVC avec indicateur de position et clé amovible pour le réglage du support du joint à bille
- Plaque indicatrice du sens d'écoulement et de l'angle d'ouverture avec échelle graduée à 5° près pour une lecture claire et précise
- Angle de fonctionnement de 90° permettant l'utilisation d'actionneurs quart de tour standard
- La conception brevetée de la sphère assure une régulation linéaire du débit sur toute la plage de fonctionnement, dès les premiers degrés d'ouverture de la vanne, et garantit des valeurs de perte de charge extrêmement faibles.
- Système breveté DUALBLOCK®: le système de verrouillage garantit que les contre-écrous peuvent être serrés même dans des conditions de service sévères telles que les vibrations ou la dilatation thermique.
EPDM
| Référence | Nom | info-bulle | Description du produit | product.detail.attribute.technicalFeatures | product.detail.attribute.mainFeatures | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | sИrie | Matц┐б╘riau | d | DN | PN | B | B1 | C | C1 | F | f | H | H1 | U | Sp | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKROM020E | EPDM | - | La vanne VKR DUAL BLOCK® combine les caractéristiques de fiabilité et de sécurité élevées de la vanne à boisseau sphérique à passage intégral VKD avec la nouvelle fonction de régulation de débit à courbe caractéristique linéaire qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) réalisé par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformément à la norme ISO 9393Possibilité de démonter la tuyauterie en aval avec le robinet en position fermée.Tige d'actionnement à finition de surface élevée avec double joint torique et double clavette de raccordement à la sphère.Support intégré au corps pour la fixation du robinetLe support du joint de la sphère peut être ajusté à l'aide du kit de réglage EasytorqueOptions d'actionnement : version avec actionneur électrique modulant avec entrée 4-20 mA/0-10 V et sortie 4-20 mA/0-10 V pour le contrôle de position.Vanne adaptée au transport de fluides propres exempts de particules en suspension | Poignée ergonomique multifonctionnelle en HIPVC avec indicateur de position et clé amovible pour le réglage du support du joint à billePlaque indicatrice du sens d'écoulement et de l'angle d'ouverture avec échelle graduée à 5° près pour une lecture claire et préciseAngle de fonctionnement de 90° permettant l'utilisation d'actionneurs quart de tour standardLa conception brevetée de la sphère assure une régulation linéaire du débit sur toute la plage de fonctionnement, dès les premiers degrés d'ouverture de la vanne, et garantit des valeurs de perte de charge extrêmement faibles.Système breveté DUALBLOCK®: le système de verrouillage garantit que les contre-écrous peuvent être serrés même dans des conditions de service sévères telles que les vibrations ou la dilatation thermique. | - | Système PP-H | Système PP-H | Vannes manuelles | Vannes à bille | VKR DN 10÷50 | PP-H | 20 | 15 | 10 | 54 | 29 | 67 | 40 | 65 | 14 | 130 | 65 | 4 | 11 | 387 |
| VKROM025E | EPDM | - | La vanne VKR DUAL BLOCK® combine les caractéristiques de fiabilité et de sécurité élevées de la vanne à boisseau sphérique à passage intégral VKD avec la nouvelle fonction de régulation de débit à courbe caractéristique linéaire qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) réalisé par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformément à la norme ISO 9393Possibilité de démonter la tuyauterie en aval avec le robinet en position fermée.Tige d'actionnement à finition de surface élevée avec double joint torique et double clavette de raccordement à la sphère.Support intégré au corps pour la fixation du robinetLe support du joint de la sphère peut être ajusté à l'aide du kit de réglage EasytorqueOptions d'actionnement : version avec actionneur électrique modulant avec entrée 4-20 mA/0-10 V et sortie 4-20 mA/0-10 V pour le contrôle de position.Vanne adaptée au transport de fluides propres exempts de particules en suspension | Poignée ergonomique multifonctionnelle en HIPVC avec indicateur de position et clé amovible pour le réglage du support du joint à billePlaque indicatrice du sens d'écoulement et de l'angle d'ouverture avec échelle graduée à 5° près pour une lecture claire et préciseAngle de fonctionnement de 90° permettant l'utilisation d'actionneurs quart de tour standardLa conception brevetée de la sphère assure une régulation linéaire du débit sur toute la plage de fonctionnement, dès les premiers degrés d'ouverture de la vanne, et garantit des valeurs de perte de charge extrêmement faibles.Système breveté DUALBLOCK®: le système de verrouillage garantit que les contre-écrous peuvent être serrés même dans des conditions de service sévères telles que les vibrations ou la dilatation thermique. | - | Système PP-H | Système PP-H | Vannes manuelles | Vannes à bille | VKR DN 10÷50 | PP-H | 25 | 20 | 10 | 65 | 34,5 | 85 | 49 | 75 | 14 | 150 | 70 | 4 | 14 | 504 |
| VKROM032E | EPDM | - | La vanne VKR DUAL BLOCK® combine les caractéristiques de fiabilité et de sécurité élevées de la vanne à boisseau sphérique à passage intégral VKD avec la nouvelle fonction de régulation de débit à courbe caractéristique linéaire qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) réalisé par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformément à la norme ISO 9393Possibilité de démonter la tuyauterie en aval avec le robinet en position fermée.Tige d'actionnement à finition de surface élevée avec double joint torique et double clavette de raccordement à la sphère.Support intégré au corps pour la fixation du robinetLe support du joint de la sphère peut être ajusté à l'aide du kit de réglage EasytorqueOptions d'actionnement : version avec actionneur électrique modulant avec entrée 4-20 mA/0-10 V et sortie 4-20 mA/0-10 V pour le contrôle de position.Vanne adaptée au transport de fluides propres exempts de particules en suspension | Poignée ergonomique multifonctionnelle en HIPVC avec indicateur de position et clé amovible pour le réglage du support du joint à billePlaque indicatrice du sens d'écoulement et de l'angle d'ouverture avec échelle graduée à 5° près pour une lecture claire et préciseAngle de fonctionnement de 90° permettant l'utilisation d'actionneurs quart de tour standardLa conception brevetée de la sphère assure une régulation linéaire du débit sur toute la plage de fonctionnement, dès les premiers degrés d'ouverture de la vanne, et garantit des valeurs de perte de charge extrêmement faibles.Système breveté DUALBLOCK®: le système de verrouillage garantit que les contre-écrous peuvent être serrés même dans des conditions de service sévères telles que les vibrations ou la dilatation thermique. | - | Système PP-H | Système PP-H | Vannes manuelles | Vannes à bille | VKR DN 10÷50 | PP-H | 32 | 25 | 10 | 69,5 | 39 | 85 | 49 | 85 | 14 | 160 | 78 | 4 | 14 | 697 |
| VKROM040E | EPDM | - | La vanne VKR DUAL BLOCK® combine les caractéristiques de fiabilité et de sécurité élevées de la vanne à boisseau sphérique à passage intégral VKD avec la nouvelle fonction de régulation de débit à courbe caractéristique linéaire qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) réalisé par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformément à la norme ISO 9393Possibilité de démonter la tuyauterie en aval avec le robinet en position fermée.Tige d'actionnement à finition de surface élevée avec double joint torique et double clavette de raccordement à la sphère.Support intégré au corps pour la fixation du robinetLe support du joint de la sphère peut être ajusté à l'aide du kit de réglage EasytorqueOptions d'actionnement : version avec actionneur électrique modulant avec entrée 4-20 mA/0-10 V et sortie 4-20 mA/0-10 V pour le contrôle de position.Vanne adaptée au transport de fluides propres exempts de particules en suspension | Poignée ergonomique multifonctionnelle en HIPVC avec indicateur de position et clé amovible pour le réglage du support du joint à billePlaque indicatrice du sens d'écoulement et de l'angle d'ouverture avec échelle graduée à 5° près pour une lecture claire et préciseAngle de fonctionnement de 90° permettant l'utilisation d'actionneurs quart de tour standardLa conception brevetée de la sphère assure une régulation linéaire du débit sur toute la plage de fonctionnement, dès les premiers degrés d'ouverture de la vanne, et garantit des valeurs de perte de charge extrêmement faibles.Système breveté DUALBLOCK®: le système de verrouillage garantit que les contre-écrous peuvent être serrés même dans des conditions de service sévères telles que les vibrations ou la dilatation thermique. | - | Système PP-H | Système PP-H | Vannes manuelles | Vannes à bille | VKR DN 10÷50 | PP-H | 40 | 32 | 10 | 82,5 | 46 | 108 | 64 | 100 | 18 | 180 | 88 | 4 | 14 | 1075 |
| VKROM050E | EPDM | - | La vanne VKR DUAL BLOCK® combine les caractéristiques de fiabilité et de sécurité élevées de la vanne à boisseau sphérique à passage intégral VKD avec la nouvelle fonction de régulation de débit à courbe caractéristique linéaire qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) réalisé par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformément à la norme ISO 9393Possibilité de démonter la tuyauterie en aval avec le robinet en position fermée.Tige d'actionnement à finition de surface élevée avec double joint torique et double clavette de raccordement à la sphère.Support intégré au corps pour la fixation du robinetLe support du joint de la sphère peut être ajusté à l'aide du kit de réglage EasytorqueOptions d'actionnement : version avec actionneur électrique modulant avec entrée 4-20 mA/0-10 V et sortie 4-20 mA/0-10 V pour le contrôle de position.Vanne adaptée au transport de fluides propres exempts de particules en suspension | Poignée ergonomique multifonctionnelle en HIPVC avec indicateur de position et clé amovible pour le réglage du support du joint à billePlaque indicatrice du sens d'écoulement et de l'angle d'ouverture avec échelle graduée à 5° près pour une lecture claire et préciseAngle de fonctionnement de 90° permettant l'utilisation d'actionneurs quart de tour standardLa conception brevetée de la sphère assure une régulation linéaire du débit sur toute la plage de fonctionnement, dès les premiers degrés d'ouverture de la vanne, et garantit des valeurs de perte de charge extrêmement faibles.Système breveté DUALBLOCK®: le système de verrouillage garantit que les contre-écrous peuvent être serrés même dans des conditions de service sévères telles que les vibrations ou la dilatation thermique. | - | Système PP-H | Système PP-H | Vannes manuelles | Vannes à bille | VKR DN 10÷50 | PP-H | 50 | 40 | 10 | 89 | 52 | 108 | 64 | 110 | 18 | 200 | 93 | 4 | 16 | 1346 |
| VKROM063E | EPDM | - | La vanne VKR DUAL BLOCK® combine les caractéristiques de fiabilité et de sécurité élevées de la vanne à boisseau sphérique à passage intégral VKD avec la nouvelle fonction de régulation de débit à courbe caractéristique linéaire qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) réalisé par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformément à la norme ISO 9393Possibilité de démonter la tuyauterie en aval avec le robinet en position fermée.Tige d'actionnement à finition de surface élevée avec double joint torique et double clavette de raccordement à la sphère.Support intégré au corps pour la fixation du robinetLe support du joint de la sphère peut être ajusté à l'aide du kit de réglage EasytorqueOptions d'actionnement : version avec actionneur électrique modulant avec entrée 4-20 mA/0-10 V et sortie 4-20 mA/0-10 V pour le contrôle de position.Vanne adaptée au transport de fluides propres exempts de particules en suspension | Poignée ergonomique multifonctionnelle en HIPVC avec indicateur de position et clé amovible pour le réglage du support du joint à billePlaque indicatrice du sens d'écoulement et de l'angle d'ouverture avec échelle graduée à 5° près pour une lecture claire et préciseAngle de fonctionnement de 90° permettant l'utilisation d'actionneurs quart de tour standardLa conception brevetée de la sphère assure une régulation linéaire du débit sur toute la plage de fonctionnement, dès les premiers degrés d'ouverture de la vanne, et garantit des valeurs de perte de charge extrêmement faibles.Système breveté DUALBLOCK®: le système de verrouillage garantit que les contre-écrous peuvent être serrés même dans des conditions de service sévères telles que les vibrations ou la dilatation thermique. | - | Système PP-H | Système PP-H | Vannes manuelles | Vannes à bille | VKR DN 10÷50 | PP-H | 63 | 50 | 10 | 108 | 62 | 134 | 76 | 125 | 18 | 230 | 111 | 4 | 16 | 2060 |
FKM
| Référence | Nom | info-bulle | Description du produit | product.detail.attribute.technicalFeatures | product.detail.attribute.mainFeatures | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | sИrie | Matц┐б╘riau | d | DN | PN | B | B1 | C | C1 | F | f | H | H1 | U | Sp | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKROM020F | FKM | - | La vanne VKR DUAL BLOCK® combine les caractéristiques de fiabilité et de sécurité élevées de la vanne à boisseau sphérique à passage intégral VKD avec la nouvelle fonction de régulation de débit à courbe caractéristique linéaire qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) réalisé par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformément à la norme ISO 9393Possibilité de démonter la tuyauterie en aval avec le robinet en position fermée.Tige d'actionnement à finition de surface élevée avec double joint torique et double clavette de raccordement à la sphère.Support intégré au corps pour la fixation du robinetLe support du joint de la sphère peut être ajusté à l'aide du kit de réglage EasytorqueOptions d'actionnement : version avec actionneur électrique modulant avec entrée 4-20 mA/0-10 V et sortie 4-20 mA/0-10 V pour le contrôle de position.Vanne adaptée au transport de fluides propres exempts de particules en suspension | Poignée ergonomique multifonctionnelle en HIPVC avec indicateur de position et clé amovible pour le réglage du support du joint à billePlaque indicatrice du sens d'écoulement et de l'angle d'ouverture avec échelle graduée à 5° près pour une lecture claire et préciseAngle de fonctionnement de 90° permettant l'utilisation d'actionneurs quart de tour standardLa conception brevetée de la sphère assure une régulation linéaire du débit sur toute la plage de fonctionnement, dès les premiers degrés d'ouverture de la vanne, et garantit des valeurs de perte de charge extrêmement faibles.Système breveté DUALBLOCK®: le système de verrouillage garantit que les contre-écrous peuvent être serrés même dans des conditions de service sévères telles que les vibrations ou la dilatation thermique. | - | Système PP-H | Système PP-H | Vannes manuelles | Vannes à bille | VKR DN 10÷50 | PP-H | 20 | 15 | 10 | 54 | 29 | 67 | 40 | 65 | 14 | 130 | 65 | 4 | 11 | 387 |
| VKROM025F | FKM | - | La vanne VKR DUAL BLOCK® combine les caractéristiques de fiabilité et de sécurité élevées de la vanne à boisseau sphérique à passage intégral VKD avec la nouvelle fonction de régulation de débit à courbe caractéristique linéaire qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) réalisé par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformément à la norme ISO 9393Possibilité de démonter la tuyauterie en aval avec le robinet en position fermée.Tige d'actionnement à finition de surface élevée avec double joint torique et double clavette de raccordement à la sphère.Support intégré au corps pour la fixation du robinetLe support du joint de la sphère peut être ajusté à l'aide du kit de réglage EasytorqueOptions d'actionnement : version avec actionneur électrique modulant avec entrée 4-20 mA/0-10 V et sortie 4-20 mA/0-10 V pour le contrôle de position.Vanne adaptée au transport de fluides propres exempts de particules en suspension | Poignée ergonomique multifonctionnelle en HIPVC avec indicateur de position et clé amovible pour le réglage du support du joint à billePlaque indicatrice du sens d'écoulement et de l'angle d'ouverture avec échelle graduée à 5° près pour une lecture claire et préciseAngle de fonctionnement de 90° permettant l'utilisation d'actionneurs quart de tour standardLa conception brevetée de la sphère assure une régulation linéaire du débit sur toute la plage de fonctionnement, dès les premiers degrés d'ouverture de la vanne, et garantit des valeurs de perte de charge extrêmement faibles.Système breveté DUALBLOCK®: le système de verrouillage garantit que les contre-écrous peuvent être serrés même dans des conditions de service sévères telles que les vibrations ou la dilatation thermique. | - | Système PP-H | Système PP-H | Vannes manuelles | Vannes à bille | VKR DN 10÷50 | PP-H | 25 | 20 | 10 | 65 | 34,5 | 85 | 49 | 75 | 14 | 150 | 70 | 4 | 14 | 504 |
| VKROM032F | FKM | - | La vanne VKR DUAL BLOCK® combine les caractéristiques de fiabilité et de sécurité élevées de la vanne à boisseau sphérique à passage intégral VKD avec la nouvelle fonction de régulation de débit à courbe caractéristique linéaire qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) réalisé par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformément à la norme ISO 9393Possibilité de démonter la tuyauterie en aval avec le robinet en position fermée.Tige d'actionnement à finition de surface élevée avec double joint torique et double clavette de raccordement à la sphère.Support intégré au corps pour la fixation du robinetLe support du joint de la sphère peut être ajusté à l'aide du kit de réglage EasytorqueOptions d'actionnement : version avec actionneur électrique modulant avec entrée 4-20 mA/0-10 V et sortie 4-20 mA/0-10 V pour le contrôle de position.Vanne adaptée au transport de fluides propres exempts de particules en suspension | Poignée ergonomique multifonctionnelle en HIPVC avec indicateur de position et clé amovible pour le réglage du support du joint à billePlaque indicatrice du sens d'écoulement et de l'angle d'ouverture avec échelle graduée à 5° près pour une lecture claire et préciseAngle de fonctionnement de 90° permettant l'utilisation d'actionneurs quart de tour standardLa conception brevetée de la sphère assure une régulation linéaire du débit sur toute la plage de fonctionnement, dès les premiers degrés d'ouverture de la vanne, et garantit des valeurs de perte de charge extrêmement faibles.Système breveté DUALBLOCK®: le système de verrouillage garantit que les contre-écrous peuvent être serrés même dans des conditions de service sévères telles que les vibrations ou la dilatation thermique. | - | Système PP-H | Système PP-H | Vannes manuelles | Vannes à bille | VKR DN 10÷50 | PP-H | 32 | 25 | 10 | 69,5 | 39 | 85 | 49 | 85 | 14 | 160 | 78 | 4 | 14 | 697 |
| VKROM040F | FKM | - | La vanne VKR DUAL BLOCK® combine les caractéristiques de fiabilité et de sécurité élevées de la vanne à boisseau sphérique à passage intégral VKD avec la nouvelle fonction de régulation de débit à courbe caractéristique linéaire qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) réalisé par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformément à la norme ISO 9393Possibilité de démonter la tuyauterie en aval avec le robinet en position fermée.Tige d'actionnement à finition de surface élevée avec double joint torique et double clavette de raccordement à la sphère.Support intégré au corps pour la fixation du robinetLe support du joint de la sphère peut être ajusté à l'aide du kit de réglage EasytorqueOptions d'actionnement : version avec actionneur électrique modulant avec entrée 4-20 mA/0-10 V et sortie 4-20 mA/0-10 V pour le contrôle de position.Vanne adaptée au transport de fluides propres exempts de particules en suspension | Poignée ergonomique multifonctionnelle en HIPVC avec indicateur de position et clé amovible pour le réglage du support du joint à billePlaque indicatrice du sens d'écoulement et de l'angle d'ouverture avec échelle graduée à 5° près pour une lecture claire et préciseAngle de fonctionnement de 90° permettant l'utilisation d'actionneurs quart de tour standardLa conception brevetée de la sphère assure une régulation linéaire du débit sur toute la plage de fonctionnement, dès les premiers degrés d'ouverture de la vanne, et garantit des valeurs de perte de charge extrêmement faibles.Système breveté DUALBLOCK®: le système de verrouillage garantit que les contre-écrous peuvent être serrés même dans des conditions de service sévères telles que les vibrations ou la dilatation thermique. | - | Système PP-H | Système PP-H | Vannes manuelles | Vannes à bille | VKR DN 10÷50 | PP-H | 40 | 32 | 10 | 82,5 | 46 | 108 | 64 | 100 | 18 | 180 | 88 | 4 | 14 | 1075 |
| VKROM050F | FKM | - | La vanne VKR DUAL BLOCK® combine les caractéristiques de fiabilité et de sécurité élevées de la vanne à boisseau sphérique à passage intégral VKD avec la nouvelle fonction de régulation de débit à courbe caractéristique linéaire qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) réalisé par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformément à la norme ISO 9393Possibilité de démonter la tuyauterie en aval avec le robinet en position fermée.Tige d'actionnement à finition de surface élevée avec double joint torique et double clavette de raccordement à la sphère.Support intégré au corps pour la fixation du robinetLe support du joint de la sphère peut être ajusté à l'aide du kit de réglage EasytorqueOptions d'actionnement : version avec actionneur électrique modulant avec entrée 4-20 mA/0-10 V et sortie 4-20 mA/0-10 V pour le contrôle de position.Vanne adaptée au transport de fluides propres exempts de particules en suspension | Poignée ergonomique multifonctionnelle en HIPVC avec indicateur de position et clé amovible pour le réglage du support du joint à billePlaque indicatrice du sens d'écoulement et de l'angle d'ouverture avec échelle graduée à 5° près pour une lecture claire et préciseAngle de fonctionnement de 90° permettant l'utilisation d'actionneurs quart de tour standardLa conception brevetée de la sphère assure une régulation linéaire du débit sur toute la plage de fonctionnement, dès les premiers degrés d'ouverture de la vanne, et garantit des valeurs de perte de charge extrêmement faibles.Système breveté DUALBLOCK®: le système de verrouillage garantit que les contre-écrous peuvent être serrés même dans des conditions de service sévères telles que les vibrations ou la dilatation thermique. | - | Système PP-H | Système PP-H | Vannes manuelles | Vannes à bille | VKR DN 10÷50 | PP-H | 50 | 40 | 10 | 89 | 52 | 108 | 64 | 110 | 18 | 200 | 93 | 4 | 16 | 1346 |
| VKROM063F | FKM | - | La vanne VKR DUAL BLOCK® combine les caractéristiques de fiabilité et de sécurité élevées de la vanne à boisseau sphérique à passage intégral VKD avec la nouvelle fonction de régulation de débit à courbe caractéristique linéaire qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) réalisé par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformément à la norme ISO 9393Possibilité de démonter la tuyauterie en aval avec le robinet en position fermée.Tige d'actionnement à finition de surface élevée avec double joint torique et double clavette de raccordement à la sphère.Support intégré au corps pour la fixation du robinetLe support du joint de la sphère peut être ajusté à l'aide du kit de réglage EasytorqueOptions d'actionnement : version avec actionneur électrique modulant avec entrée 4-20 mA/0-10 V et sortie 4-20 mA/0-10 V pour le contrôle de position.Vanne adaptée au transport de fluides propres exempts de particules en suspension | Poignée ergonomique multifonctionnelle en HIPVC avec indicateur de position et clé amovible pour le réglage du support du joint à billePlaque indicatrice du sens d'écoulement et de l'angle d'ouverture avec échelle graduée à 5° près pour une lecture claire et préciseAngle de fonctionnement de 90° permettant l'utilisation d'actionneurs quart de tour standardLa conception brevetée de la sphère assure une régulation linéaire du débit sur toute la plage de fonctionnement, dès les premiers degrés d'ouverture de la vanne, et garantit des valeurs de perte de charge extrêmement faibles.Système breveté DUALBLOCK®: le système de verrouillage garantit que les contre-écrous peuvent être serrés même dans des conditions de service sévères telles que les vibrations ou la dilatation thermique. | - | Système PP-H | Système PP-H | Vannes manuelles | Vannes à bille | VKR DN 10÷50 | PP-H | 63 | 50 | 10 | 108 | 62 | 134 | 76 | 125 | 18 | 230 | 111 | 4 | 16 | 2060 |
- Système d'assemblage pour le collage, le filetage et le bridage
- Système breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axiales
- Démontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.
- Corps de vanne PN 16 à démontage radial (true union) réalisé par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformément à la norme ISO 9393
- Possibilité de démonter la tuyauterie en aval avec le robinet en position fermée.
- Tige d'actionnement à finition de surface élevée avec double joint torique et double clavette de raccordement à la sphère.
- Support intégré au corps pour la fixation du robinet
- Le support du joint de la sphère peut être ajusté à l'aide du kit de réglage Easytorque
- Options d'actionnement : version avec actionneur électrique modulant avec entrée 4-20 mA/0-10 V et sortie 4-20 mA/0-10 V pour le contrôle de position.
- Vanne adaptée au transport de fluides propres exempts de particules en suspension
