VKDIV/SHX - Vanne à bille à 2 voies DUAL BLOCK® DN 10:50
Robinet à boisseau sphérique Dual Block® avec verrouillage de la poignée et inserts de support en acier inoxydable avec raccords femelles pour le collage, série métrique.
FIP a développé un robinet à boisseau sphérique de type VKD DUAL BLOCK® pour introduire une norme élevée dans la conception des robinets thermoplastiques.
Le VKD est un robinet à tournant sphérique à démontage radial qui répond aux exigences les plus strictes des applications industrielles.
Caractéristiques principales:
- Poignée ergonomique multifonctionnelle en HIPVC avec clé amovible pour le réglage du support du joint sphérique
- Verrouillage de la poignée SHKD0°- 90° (fourni avec la vanne) ergonomique pendant le fonctionnement et cadenassable
- Tourelle d'ancrage robuste pour une automatisation facile et rapide, même après l'installation de la vanne sur l'usine en utilisant le module Power Quick (en option)
- Le système breveté de verrouillage des contre-écrous DUALBLOCK® assure un verrouillage étanche des contre-écrous même dans des conditions sévères telles que les vibrations ou la dilatation thermique.
- Boule usinée avec une finition de surface élevée pour une excellente manœuvrabilité et une fiabilité accrue.
EPDM

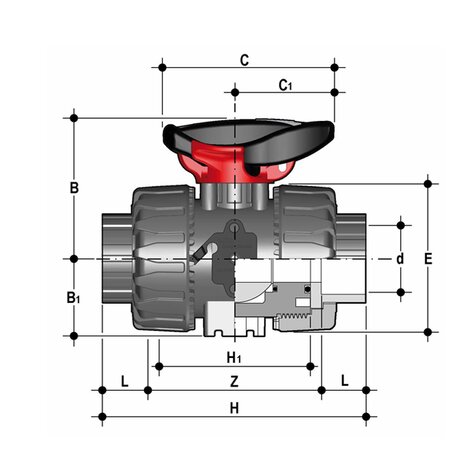

| Référence | Nom | info-bulle | Description du produit | product.detail.attribute.technicalFeatures | product.detail.attribute.mainFeatures | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | sИrie | Matц┐б╘riau | d | DN | PN | B | B1 | C | C1 | E | H | H1 |
L | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDIVSHX016E | EPDM | - | FIP a développé un robinet à boisseau sphérique de type VKD DUAL BLOCK® pour introduire une norme élevée dans la conception des robinets thermoplastiques. Le VKD est un robinet à tournant sphérique à démontage radial qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) fabriqué par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformes à la norme ISO 9393Démontage de la tuyauterie en aval possible avec le robinet en position ferméeBoule flottante àpassage intégral avec finition de surface élevéeSupport intégré dans le corps pour la fixation du robinetLe support de la sphère peut être ajusté à l'aide du kit de réglage Easytorque.Possibilité d'avoir une poignée avec boîtier de fin de course LSQT intégré, également pour le montage ultérieur sur des installations existantes. | Poignée ergonomique multifonctionnelle en HIPVC avec clé amovible pour le réglage du support du joint sphérique Verrouillage de la poignée SHKD0°- 90° (fourni avec la vanne) ergonomique pendant le fonctionnement et cadenassable Tourelle d'ancrage robuste pour une automatisation facile et rapide, même après l'installation de la vanne sur l'usine en utilisant le module Power Quick (en option) Le système breveté de verrouillage des contre-écrous DUALBLOCK® assure un verrouillage étanche des contre-écrous même dans des conditions sévères telles que les vibrations ou la dilatation thermique. Boule usinée avec une finition de surface élevée pour une excellente manœuvrabilité et une fiabilité accrue. | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | VKD DN 10÷50 | PVC-U | 16 | 10 | 16 | 54 | 29 | 67 | 40 | 54 | 103 | 65 | 14 | 75 | 225 |
| VKDIVSHX020E | EPDM | - | FIP a développé un robinet à boisseau sphérique de type VKD DUAL BLOCK® pour introduire une norme élevée dans la conception des robinets thermoplastiques. Le VKD est un robinet à tournant sphérique à démontage radial qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) fabriqué par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformes à la norme ISO 9393Démontage de la tuyauterie en aval possible avec le robinet en position ferméeBoule flottante àpassage intégral avec finition de surface élevéeSupport intégré dans le corps pour la fixation du robinetLe support de la sphère peut être ajusté à l'aide du kit de réglage Easytorque.Possibilité d'avoir une poignée avec boîtier de fin de course LSQT intégré, également pour le montage ultérieur sur des installations existantes. | Poignée ergonomique multifonctionnelle en HIPVC avec clé amovible pour le réglage du support du joint sphérique Verrouillage de la poignée SHKD0°- 90° (fourni avec la vanne) ergonomique pendant le fonctionnement et cadenassable Tourelle d'ancrage robuste pour une automatisation facile et rapide, même après l'installation de la vanne sur l'usine en utilisant le module Power Quick (en option) Le système breveté de verrouillage des contre-écrous DUALBLOCK® assure un verrouillage étanche des contre-écrous même dans des conditions sévères telles que les vibrations ou la dilatation thermique. Boule usinée avec une finition de surface élevée pour une excellente manœuvrabilité et une fiabilité accrue. | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | VKD DN 10÷50 | PVC-U | 20 | 15 | 16 | 54 | 29 | 67 | 40 | 54 | 103 | 65 | 16 | 71 | 215 |
| VKDIVSHX025E | EPDM | - | FIP a développé un robinet à boisseau sphérique de type VKD DUAL BLOCK® pour introduire une norme élevée dans la conception des robinets thermoplastiques. Le VKD est un robinet à tournant sphérique à démontage radial qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) fabriqué par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformes à la norme ISO 9393Démontage de la tuyauterie en aval possible avec le robinet en position ferméeBoule flottante àpassage intégral avec finition de surface élevéeSupport intégré dans le corps pour la fixation du robinetLe support de la sphère peut être ajusté à l'aide du kit de réglage Easytorque.Possibilité d'avoir une poignée avec boîtier de fin de course LSQT intégré, également pour le montage ultérieur sur des installations existantes. | Poignée ergonomique multifonctionnelle en HIPVC avec clé amovible pour le réglage du support du joint sphérique Verrouillage de la poignée SHKD0°- 90° (fourni avec la vanne) ergonomique pendant le fonctionnement et cadenassable Tourelle d'ancrage robuste pour une automatisation facile et rapide, même après l'installation de la vanne sur l'usine en utilisant le module Power Quick (en option) Le système breveté de verrouillage des contre-écrous DUALBLOCK® assure un verrouillage étanche des contre-écrous même dans des conditions sévères telles que les vibrations ou la dilatation thermique. Boule usinée avec une finition de surface élevée pour une excellente manœuvrabilité et une fiabilité accrue. | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | VKD DN 10÷50 | PVC-U | 25 | 20 | 16 | 65 | 34,5 | 85 | 49 | 65 | 115 | 70 | 19 | 77 | 340 |
| VKDIVSHX032E | EPDM | - | FIP a développé un robinet à boisseau sphérique de type VKD DUAL BLOCK® pour introduire une norme élevée dans la conception des robinets thermoplastiques. Le VKD est un robinet à tournant sphérique à démontage radial qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) fabriqué par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformes à la norme ISO 9393Démontage de la tuyauterie en aval possible avec le robinet en position ferméeBoule flottante àpassage intégral avec finition de surface élevéeSupport intégré dans le corps pour la fixation du robinetLe support de la sphère peut être ajusté à l'aide du kit de réglage Easytorque.Possibilité d'avoir une poignée avec boîtier de fin de course LSQT intégré, également pour le montage ultérieur sur des installations existantes. | Poignée ergonomique multifonctionnelle en HIPVC avec clé amovible pour le réglage du support du joint sphérique Verrouillage de la poignée SHKD0°- 90° (fourni avec la vanne) ergonomique pendant le fonctionnement et cadenassable Tourelle d'ancrage robuste pour une automatisation facile et rapide, même après l'installation de la vanne sur l'usine en utilisant le module Power Quick (en option) Le système breveté de verrouillage des contre-écrous DUALBLOCK® assure un verrouillage étanche des contre-écrous même dans des conditions sévères telles que les vibrations ou la dilatation thermique. Boule usinée avec une finition de surface élevée pour une excellente manœuvrabilité et une fiabilité accrue. | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | VKD DN 10÷50 | PVC-U | 32 | 25 | 16 | 69,5 | 39 | 85 | 49 | 73 | 128 | 78 | 22 | 84 | 448 |
| VKDIVSHX040E | EPDM | - | FIP a développé un robinet à boisseau sphérique de type VKD DUAL BLOCK® pour introduire une norme élevée dans la conception des robinets thermoplastiques. Le VKD est un robinet à tournant sphérique à démontage radial qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) fabriqué par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformes à la norme ISO 9393Démontage de la tuyauterie en aval possible avec le robinet en position ferméeBoule flottante àpassage intégral avec finition de surface élevéeSupport intégré dans le corps pour la fixation du robinetLe support de la sphère peut être ajusté à l'aide du kit de réglage Easytorque.Possibilité d'avoir une poignée avec boîtier de fin de course LSQT intégré, également pour le montage ultérieur sur des installations existantes. | Poignée ergonomique multifonctionnelle en HIPVC avec clé amovible pour le réglage du support du joint sphérique Verrouillage de la poignée SHKD0°- 90° (fourni avec la vanne) ergonomique pendant le fonctionnement et cadenassable Tourelle d'ancrage robuste pour une automatisation facile et rapide, même après l'installation de la vanne sur l'usine en utilisant le module Power Quick (en option) Le système breveté de verrouillage des contre-écrous DUALBLOCK® assure un verrouillage étanche des contre-écrous même dans des conditions sévères telles que les vibrations ou la dilatation thermique. Boule usinée avec une finition de surface élevée pour une excellente manœuvrabilité et une fiabilité accrue. | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | VKD DN 10÷50 | PVC-U | 40 | 32 | 16 | 82,5 | 46 | 108 | 64 | 86 | 146 | 88 | 26 | 94 | 703 |
| VKDIVSHX050E | EPDM | - | FIP a développé un robinet à boisseau sphérique de type VKD DUAL BLOCK® pour introduire une norme élevée dans la conception des robinets thermoplastiques. Le VKD est un robinet à tournant sphérique à démontage radial qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) fabriqué par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformes à la norme ISO 9393Démontage de la tuyauterie en aval possible avec le robinet en position ferméeBoule flottante àpassage intégral avec finition de surface élevéeSupport intégré dans le corps pour la fixation du robinetLe support de la sphère peut être ajusté à l'aide du kit de réglage Easytorque.Possibilité d'avoir une poignée avec boîtier de fin de course LSQT intégré, également pour le montage ultérieur sur des installations existantes. | Poignée ergonomique multifonctionnelle en HIPVC avec clé amovible pour le réglage du support du joint sphérique Verrouillage de la poignée SHKD0°- 90° (fourni avec la vanne) ergonomique pendant le fonctionnement et cadenassable Tourelle d'ancrage robuste pour une automatisation facile et rapide, même après l'installation de la vanne sur l'usine en utilisant le module Power Quick (en option) Le système breveté de verrouillage des contre-écrous DUALBLOCK® assure un verrouillage étanche des contre-écrous même dans des conditions sévères telles que les vibrations ou la dilatation thermique. Boule usinée avec une finition de surface élevée pour une excellente manœuvrabilité et une fiabilité accrue. | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | VKD DN 10÷50 | PVC-U | 50 | 40 | 16 | 89 | 52 | 108 | 64 | 98 | 164 | 93 | 31 | 102 | 935 |
| VKDIVSHX063E | EPDM | - | FIP a développé un robinet à boisseau sphérique de type VKD DUAL BLOCK® pour introduire une norme élevée dans la conception des robinets thermoplastiques. Le VKD est un robinet à tournant sphérique à démontage radial qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) fabriqué par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformes à la norme ISO 9393Démontage de la tuyauterie en aval possible avec le robinet en position ferméeBoule flottante àpassage intégral avec finition de surface élevéeSupport intégré dans le corps pour la fixation du robinetLe support de la sphère peut être ajusté à l'aide du kit de réglage Easytorque.Possibilité d'avoir une poignée avec boîtier de fin de course LSQT intégré, également pour le montage ultérieur sur des installations existantes. | Poignée ergonomique multifonctionnelle en HIPVC avec clé amovible pour le réglage du support du joint sphérique Verrouillage de la poignée SHKD0°- 90° (fourni avec la vanne) ergonomique pendant le fonctionnement et cadenassable Tourelle d'ancrage robuste pour une automatisation facile et rapide, même après l'installation de la vanne sur l'usine en utilisant le module Power Quick (en option) Le système breveté de verrouillage des contre-écrous DUALBLOCK® assure un verrouillage étanche des contre-écrous même dans des conditions sévères telles que les vibrations ou la dilatation thermique. Boule usinée avec une finition de surface élevée pour une excellente manœuvrabilité et une fiabilité accrue. | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | VKD DN 10÷50 | PVC-U | 63 | 50 | 16 | 108 | 62 | 134 | 76 | 122 | 199 | 111 | 38 | 123 | 1587 |
FKM
| Référence | Nom | info-bulle | Description du produit | product.detail.attribute.technicalFeatures | product.detail.attribute.mainFeatures | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | sИrie | Matц┐б╘riau | d | DN | PN | B | B1 | C | C1 | E | H | H1 |
L | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDIVSHX016F | FKM | - | FIP a développé un robinet à boisseau sphérique de type VKD DUAL BLOCK® pour introduire une norme élevée dans la conception des robinets thermoplastiques. Le VKD est un robinet à tournant sphérique à démontage radial qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) fabriqué par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformes à la norme ISO 9393Démontage de la tuyauterie en aval possible avec le robinet en position ferméeBoule flottante àpassage intégral avec finition de surface élevéeSupport intégré dans le corps pour la fixation du robinetLe support de la sphère peut être ajusté à l'aide du kit de réglage Easytorque.Possibilité d'avoir une poignée avec boîtier de fin de course LSQT intégré, également pour le montage ultérieur sur des installations existantes. | Poignée ergonomique multifonctionnelle en HIPVC avec clé amovible pour le réglage du support du joint sphérique Verrouillage de la poignée SHKD0°- 90° (fourni avec la vanne) ergonomique pendant le fonctionnement et cadenassable Tourelle d'ancrage robuste pour une automatisation facile et rapide, même après l'installation de la vanne sur l'usine en utilisant le module Power Quick (en option) Le système breveté de verrouillage des contre-écrous DUALBLOCK® assure un verrouillage étanche des contre-écrous même dans des conditions sévères telles que les vibrations ou la dilatation thermique. Boule usinée avec une finition de surface élevée pour une excellente manœuvrabilité et une fiabilité accrue. | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | VKD DN 10÷50 | PVC-U | 16 | 10 | 16 | 54 | 29 | 67 | 40 | 54 | 103 | 65 | 14 | 75 | 225 |
| VKDIVSHX020F | FKM | - | FIP a développé un robinet à boisseau sphérique de type VKD DUAL BLOCK® pour introduire une norme élevée dans la conception des robinets thermoplastiques. Le VKD est un robinet à tournant sphérique à démontage radial qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) fabriqué par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformes à la norme ISO 9393Démontage de la tuyauterie en aval possible avec le robinet en position ferméeBoule flottante àpassage intégral avec finition de surface élevéeSupport intégré dans le corps pour la fixation du robinetLe support de la sphère peut être ajusté à l'aide du kit de réglage Easytorque.Possibilité d'avoir une poignée avec boîtier de fin de course LSQT intégré, également pour le montage ultérieur sur des installations existantes. | Poignée ergonomique multifonctionnelle en HIPVC avec clé amovible pour le réglage du support du joint sphérique Verrouillage de la poignée SHKD0°- 90° (fourni avec la vanne) ergonomique pendant le fonctionnement et cadenassable Tourelle d'ancrage robuste pour une automatisation facile et rapide, même après l'installation de la vanne sur l'usine en utilisant le module Power Quick (en option) Le système breveté de verrouillage des contre-écrous DUALBLOCK® assure un verrouillage étanche des contre-écrous même dans des conditions sévères telles que les vibrations ou la dilatation thermique. Boule usinée avec une finition de surface élevée pour une excellente manœuvrabilité et une fiabilité accrue. | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | VKD DN 10÷50 | PVC-U | 20 | 15 | 16 | 54 | 29 | 67 | 40 | 54 | 103 | 65 | 16 | 71 | 215 |
| VKDIVSHX025F | FKM | - | FIP a développé un robinet à boisseau sphérique de type VKD DUAL BLOCK® pour introduire une norme élevée dans la conception des robinets thermoplastiques. Le VKD est un robinet à tournant sphérique à démontage radial qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) fabriqué par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformes à la norme ISO 9393Démontage de la tuyauterie en aval possible avec le robinet en position ferméeBoule flottante àpassage intégral avec finition de surface élevéeSupport intégré dans le corps pour la fixation du robinetLe support de la sphère peut être ajusté à l'aide du kit de réglage Easytorque.Possibilité d'avoir une poignée avec boîtier de fin de course LSQT intégré, également pour le montage ultérieur sur des installations existantes. | Poignée ergonomique multifonctionnelle en HIPVC avec clé amovible pour le réglage du support du joint sphérique Verrouillage de la poignée SHKD0°- 90° (fourni avec la vanne) ergonomique pendant le fonctionnement et cadenassable Tourelle d'ancrage robuste pour une automatisation facile et rapide, même après l'installation de la vanne sur l'usine en utilisant le module Power Quick (en option) Le système breveté de verrouillage des contre-écrous DUALBLOCK® assure un verrouillage étanche des contre-écrous même dans des conditions sévères telles que les vibrations ou la dilatation thermique. Boule usinée avec une finition de surface élevée pour une excellente manœuvrabilité et une fiabilité accrue. | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | VKD DN 10÷50 | PVC-U | 25 | 20 | 16 | 65 | 34,5 | 85 | 49 | 65 | 115 | 70 | 19 | 77 | 340 |
| VKDIVSHX032F | FKM | - | FIP a développé un robinet à boisseau sphérique de type VKD DUAL BLOCK® pour introduire une norme élevée dans la conception des robinets thermoplastiques. Le VKD est un robinet à tournant sphérique à démontage radial qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) fabriqué par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformes à la norme ISO 9393Démontage de la tuyauterie en aval possible avec le robinet en position ferméeBoule flottante àpassage intégral avec finition de surface élevéeSupport intégré dans le corps pour la fixation du robinetLe support de la sphère peut être ajusté à l'aide du kit de réglage Easytorque.Possibilité d'avoir une poignée avec boîtier de fin de course LSQT intégré, également pour le montage ultérieur sur des installations existantes. | Poignée ergonomique multifonctionnelle en HIPVC avec clé amovible pour le réglage du support du joint sphérique Verrouillage de la poignée SHKD0°- 90° (fourni avec la vanne) ergonomique pendant le fonctionnement et cadenassable Tourelle d'ancrage robuste pour une automatisation facile et rapide, même après l'installation de la vanne sur l'usine en utilisant le module Power Quick (en option) Le système breveté de verrouillage des contre-écrous DUALBLOCK® assure un verrouillage étanche des contre-écrous même dans des conditions sévères telles que les vibrations ou la dilatation thermique. Boule usinée avec une finition de surface élevée pour une excellente manœuvrabilité et une fiabilité accrue. | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | VKD DN 10÷50 | PVC-U | 32 | 25 | 16 | 69,5 | 39 | 85 | 49 | 73 | 128 | 78 | 22 | 84 | 448 |
| VKDIVSHX040F | FKM | - | FIP a développé un robinet à boisseau sphérique de type VKD DUAL BLOCK® pour introduire une norme élevée dans la conception des robinets thermoplastiques. Le VKD est un robinet à tournant sphérique à démontage radial qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) fabriqué par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformes à la norme ISO 9393Démontage de la tuyauterie en aval possible avec le robinet en position ferméeBoule flottante àpassage intégral avec finition de surface élevéeSupport intégré dans le corps pour la fixation du robinetLe support de la sphère peut être ajusté à l'aide du kit de réglage Easytorque.Possibilité d'avoir une poignée avec boîtier de fin de course LSQT intégré, également pour le montage ultérieur sur des installations existantes. | Poignée ergonomique multifonctionnelle en HIPVC avec clé amovible pour le réglage du support du joint sphérique Verrouillage de la poignée SHKD0°- 90° (fourni avec la vanne) ergonomique pendant le fonctionnement et cadenassable Tourelle d'ancrage robuste pour une automatisation facile et rapide, même après l'installation de la vanne sur l'usine en utilisant le module Power Quick (en option) Le système breveté de verrouillage des contre-écrous DUALBLOCK® assure un verrouillage étanche des contre-écrous même dans des conditions sévères telles que les vibrations ou la dilatation thermique. Boule usinée avec une finition de surface élevée pour une excellente manœuvrabilité et une fiabilité accrue. | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | VKD DN 10÷50 | PVC-U | 40 | 32 | 16 | 82,5 | 46 | 108 | 64 | 86 | 146 | 88 | 26 | 94 | 703 |
| VKDIVSHX050F | FKM | - | FIP a développé un robinet à boisseau sphérique de type VKD DUAL BLOCK® pour introduire une norme élevée dans la conception des robinets thermoplastiques. Le VKD est un robinet à tournant sphérique à démontage radial qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) fabriqué par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformes à la norme ISO 9393Démontage de la tuyauterie en aval possible avec le robinet en position ferméeBoule flottante àpassage intégral avec finition de surface élevéeSupport intégré dans le corps pour la fixation du robinetLe support de la sphère peut être ajusté à l'aide du kit de réglage Easytorque.Possibilité d'avoir une poignée avec boîtier de fin de course LSQT intégré, également pour le montage ultérieur sur des installations existantes. | Poignée ergonomique multifonctionnelle en HIPVC avec clé amovible pour le réglage du support du joint sphérique Verrouillage de la poignée SHKD0°- 90° (fourni avec la vanne) ergonomique pendant le fonctionnement et cadenassable Tourelle d'ancrage robuste pour une automatisation facile et rapide, même après l'installation de la vanne sur l'usine en utilisant le module Power Quick (en option) Le système breveté de verrouillage des contre-écrous DUALBLOCK® assure un verrouillage étanche des contre-écrous même dans des conditions sévères telles que les vibrations ou la dilatation thermique. Boule usinée avec une finition de surface élevée pour une excellente manœuvrabilité et une fiabilité accrue. | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | VKD DN 10÷50 | PVC-U | 50 | 40 | 16 | 89 | 52 | 108 | 64 | 98 | 164 | 93 | 31 | 102 | 935 |
| VKDIVSHX063F | FKM | - | FIP a développé un robinet à boisseau sphérique de type VKD DUAL BLOCK® pour introduire une norme élevée dans la conception des robinets thermoplastiques. Le VKD est un robinet à tournant sphérique à démontage radial qui répond aux exigences les plus strictes des applications industrielles. | Système d'assemblage pour le collage, le filetage et le bridageSystème breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axialesDémontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.Corps de vanne PN 16 à démontage radial (true union) fabriqué par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformes à la norme ISO 9393Démontage de la tuyauterie en aval possible avec le robinet en position ferméeBoule flottante àpassage intégral avec finition de surface élevéeSupport intégré dans le corps pour la fixation du robinetLe support de la sphère peut être ajusté à l'aide du kit de réglage Easytorque.Possibilité d'avoir une poignée avec boîtier de fin de course LSQT intégré, également pour le montage ultérieur sur des installations existantes. | Poignée ergonomique multifonctionnelle en HIPVC avec clé amovible pour le réglage du support du joint sphérique Verrouillage de la poignée SHKD0°- 90° (fourni avec la vanne) ergonomique pendant le fonctionnement et cadenassable Tourelle d'ancrage robuste pour une automatisation facile et rapide, même après l'installation de la vanne sur l'usine en utilisant le module Power Quick (en option) Le système breveté de verrouillage des contre-écrous DUALBLOCK® assure un verrouillage étanche des contre-écrous même dans des conditions sévères telles que les vibrations ou la dilatation thermique. Boule usinée avec une finition de surface élevée pour une excellente manœuvrabilité et une fiabilité accrue. | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | VKD DN 10÷50 | PVC-U | 63 | 50 | 16 | 108 | 62 | 134 | 76 | 122 | 199 | 111 | 38 | 123 | 1587 |
- Système d'assemblage pour le collage, le filetage et le bridage
- Système breveté de roulement à billes SEATSTOP® pour le micro-ajustement des joints et la minimisation de l'effet des poussées axiales
- Démontage radial facile de l'installation et, par conséquent, remplacement rapide des joints toriques et des joints à bille sans l'utilisation d'outils.
- Corps de vanne PN 16 à démontage radial (true union) fabriqué par moulage par injection en PVC-U rigide avec perçage intégré pour l'actionnement. Exigences d'essai conformes à la norme ISO 9393
- Démontage de la tuyauterie en aval possible avec le robinet en position fermée
- Boule flottante àpassage intégral avec finition de surface élevée
- Support intégré dans le corps pour la fixation du robinet
- Le support de la sphère peut être ajusté à l'aide du kit de réglage Easytorque.
- Possibilité d'avoir une poignée avec boîtier de fin de course LSQT intégré, également pour le montage ultérieur sur des installations existantes.
