PE 11.94.511
TRBE SDR17 - T réduit à 90°.
T réduit à 90° avec tige courte pour soudure bout à bout SDR 17 - S8.
Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion.

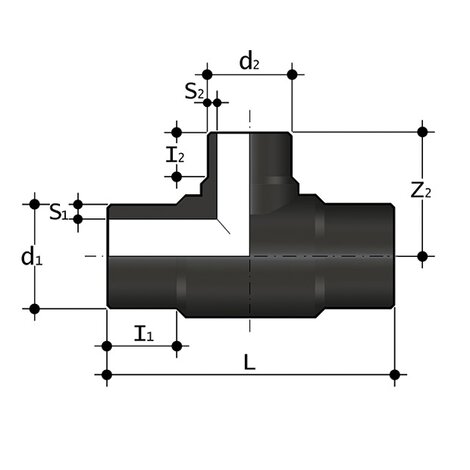

| Référence | Nom | info-bulle | Description du produit | product.detail.attribute.technicalFeatures | Autre description | Tableau dimensionnel | Système | Catц┐б╘gorie | Famille | Matц┐б╘riau | d1 | d2 | L | Z2 | l1 | l2 | S1 | S2 | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TRBE17140063 | TRBE SDR17 - T réduit à 90°. | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * Produits de revente | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *140 | 63 | 291 | 120 | 83 | 32 | 8,3 | 3,8 | 1380 |
| TRBE17140075 | TRBE SDR17 - T réduit à 90°. | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * Produits de revente | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *140 | 75 | 291 | 130 | 81 | 35 | 8,3 | 4,5 | 1380 |
| TRBE17140090 | TRBE SDR17 - T réduit à 90°. | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * Produits de revente | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *140 | 90 | 291 | 130 | 81 | 41 | 8,3 | 5,4 | 1409 |
| TRBE17140110 | TRBE SDR17 - T réduit à 90°. | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * Produits de revente | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *140 | 110 | 291 | 140 | 50 | 44 | 8,3 | 6,6 | 1720 |
| TRBE17160125 | TRBE SDR17 - T réduit à 90°. | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * Produits de revente | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *160 | 125 | 315 | 150 | 58 | 47 | 9,5 | 7,4 | 2220 |
| TRBE17180063 | TRBE SDR17 - T réduit à 90°. | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * Produits de revente | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *180 | 63 | 348 | 140 | 125 | 30 | 10,7 | 3,8 | 2180 |
| TRBE17180075 | TRBE SDR17 - T réduit à 90°. | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * Produits de revente | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *180 | 75 | 348 | 160 | 112 | 30 | 10,7 | 4,5 | 2200 |
| TRBE17180125 | TRBE SDR17 - T réduit à 90°. | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * Produits de revente | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *180 | 125 | 348 | 150 | 92 | 50 | 10,7 | 7,4 | 2350 |
| TRBE17225110 | TRBE SDR17 - T réduit à 90°. | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * Produits de revente | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *225 | 110 | 556 | 236 | 130 | 86 | 13,4 | 6,6 | 4520 |
| TRBE17225125 | TRBE SDR17 - T réduit à 90°. | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * Produits de revente | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *225 | 125 | 445 | 180 | 135 | 40 | 13,4 | 7,4 | 4380 |
* Produits de revente
- Gamme de dimensions : d 12 à d 800 (mm)
- Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C
- Plage de température : -40 °C à 60 °C
- Normes d'accouplement - Normes de référence
- Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494
- Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150
- Critères de conception : UNI EN ISO 15494
- Méthodes d'essai et exigences : UNI EN ISO 15494
- Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3
- Matériau du raccord : PE-HD
- Matériau des joints : EPDM, FKM
