TIM - Raccord de soudure de poche, Ti

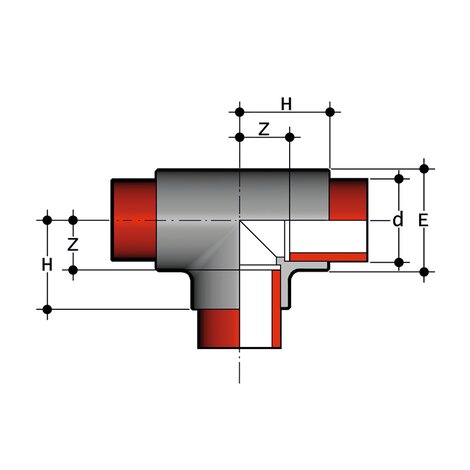

Ti 90° pour le soudage en poche, extrémités égales.

Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche.

Référence	Nom	info-bulle	Description du produit	Tableau dimensionnel	Catégorie	Système	Catц┐б╘gorie	Famille	Matц┐б╘riau	d	DN	PN	E	H	Z	g
TIM020	TIM - Raccord de soudure de poche, Ti	-	Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche.	-	Système PP-H	Système PP-H	Raccords à pression	Raccords ISO-UNI à souder par emboîtement	PP-H	20	15	10	28	28	13	19
TIM025	TIM - Raccord de soudure de poche, Ti	-	Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche.	-	Système PP-H	Système PP-H	Raccords à pression	Raccords ISO-UNI à souder par emboîtement	PP-H	25	20	10	34	32	16	30
TIM032	TIM - Raccord de soudure de poche, Ti	-	Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche.	-	Système PP-H	Système PP-H	Raccords à pression	Raccords ISO-UNI à souder par emboîtement	PP-H	32	25	10	42	37	19	47
TIM040	TIM - Raccord de soudure de poche, Ti	-	Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche.	-	Système PP-H	Système PP-H	Raccords à pression	Raccords ISO-UNI à souder par emboîtement	PP-H	40	32	10	52	43	23	80
TIM050	TIM - Raccord de soudure de poche, Ti	-	Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche.	-	Système PP-H	Système PP-H	Raccords à pression	Raccords ISO-UNI à souder par emboîtement	PP-H	50	40	10	64	52	29	145
TIM063	TIM - Raccord de soudure de poche, Ti	-	Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche.	-	Système PP-H	Système PP-H	Raccords à pression	Raccords ISO-UNI à souder par emboîtement	PP-H	63	50	10	80	63	35	250
TIM075	TIM - Raccord de soudure de poche, Ti	-	Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche.	-	Système PP-H	Système PP-H	Raccords à pression	Raccords ISO-UNI à souder par emboîtement	PP-H	75	65	10	93	71	40	370
TIM090	TIM - Raccord de soudure de poche, Ti	-	Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche.	-	Système PP-H	Système PP-H	Raccords à pression	Raccords ISO-UNI à souder par emboîtement	PP-H	90	80	10	111	82	46	560
TIM110	TIM - Raccord de soudure de poche, Ti	-	Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche.	-	Système PP-H	Système PP-H	Raccords à pression	Raccords ISO-UNI à souder par emboîtement	PP-H	110	100	10	135	100	58	990
