PE 11.94.511
T45DE SDR17 - 45° T
45° T avec tige longue pour soudure bout à bout SDR 17 - S8.
Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion.

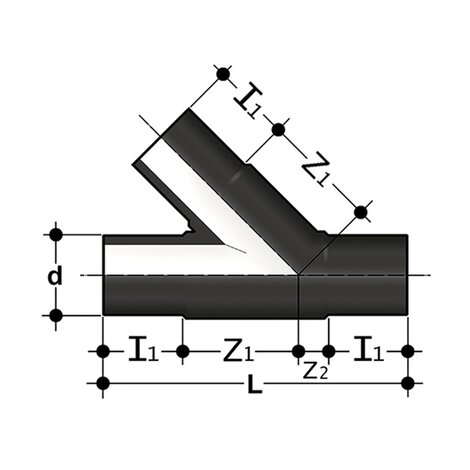

| Référence | Nom | info-bulle | Description du produit | product.detail.attribute.technicalFeatures | Autre description | Tableau dimensionnel | Système | Catц┐б╘gorie | Famille | Matц┐б╘riau | d | L | l1 | Z1 | Z2 | S | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| T45DE17050 | T45DE SDR17 - 45° T | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * Produits de revente | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *50 | 223 | 55 | 90 | 23 | 3,0 | 200 |
| T45DE17063 | T45DE SDR17 - 45° T | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * Produits de revente | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *63 | 256 | 70 | 68 | 24 | 3,8 | 410 |
| T45DE17075 | T45DE SDR17 - 45° T | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * Produits de revente | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *75 | 299 | 77 | 113 | 32 | 4,5 | 690 |
| T45DE17090 | T45DE SDR17 - 45° T | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * Produits de revente | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *90 | 354 | 82 | 148 | 42 | 5,4 | 1080 |
| T45DE17110 | T45DE SDR17 - 45° T | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * Produits de revente | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *110 | 399 | 90 | 170 | 49 | 6,6 | 1640 |
| T45DE17125 | T45DE SDR17 - 45° T | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * Produits de revente | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *125 | 440 | 93 | 204 | 47 | 7,4 | 2665 |
| T45DE17160 | T45DE SDR17 - 45° T | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * Produits de revente | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *160 | 521 | 98 | 262 | 68 | 9,5 | 4820 |
| T45DE17180 | T45DE SDR17 - 45° T | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * Produits de revente | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *180 | 557 | 105 | 275 | 74 | 10,7 | 6440 |
| T45DE17200 | T45DE SDR17 - 45° T | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * Produits de revente | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *200 | 598 | 113 | 294 | 78 | 11,9 | 8420 |
| T45DE17225 | T45DE SDR17 - 45° T | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * Produits de revente | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *225 | 670 | 120 | 344 | 86 | 13,4 | 11980 |
* Produits de revente
- Gamme de dimensions : d 12 à d 800 (mm)
- Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C
- Plage de température : -40 °C à 60 °C
- Normes d'accouplement - Normes de référence
- Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494
- Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150
- Critères de conception : UNI EN ISO 15494
- Méthodes d'essai et exigences : UNI EN ISO 15494
- Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3
- Matériau du raccord : PE-HD
- Matériau des joints : EPDM, FKM
