Raccords de tuyaux de traction

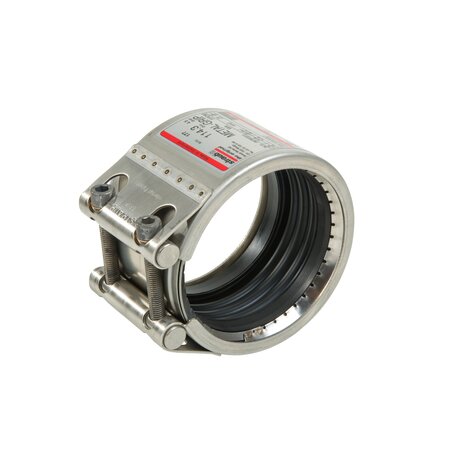

STRAUB-METAL-GRIP
Les raccords STRAUBMETAL- GRIP et STRAUB-GRIP sont des raccords axiaux autobutés pour tous les tubes métalliques et les tubes en plastique rigide.
La solution de raccordement universelle offre d’innombrables possibilités d’application sur presque tous les systèmes de tuyauterie.
L’installation s’effectue sur des tubes lisses, sans aucune préparation des extrémités des tubes.
La construction compacte permet le passage dans des espaces très étroits. Diamètre: de 30.0 à 609.6 mm Plage de température: -30°C à +100°C Manchette d’étanchéité: EPDM, NBR Diamètre: de 25.0 à 711.2 mm Plage de température: -20°C à +180°C Manchette d’étanchéité: EPDM, NBR, FPM/FKM Les contraintes secondaires inattendues ainsi que les imprécisions dans le tracé de la tuyauterie résultant sur site sont absorbées par les raccords grâce à leur conception flexible. Cela permet une installation facile et rapide, qui se traduit par des économies notables.
METAL-GRIP ø 30.0 - 219.1 mm
| Référence | Nom | info-bulle | product.detail.attribute.smallTitel | product.detail.attribute.generalInformation | product.detail.attribute.parts1Description | product.detail.attribute.parts1Table | product.detail.attribute.parts2Table | adMm | B [mm] | C (mm) | DV [mm] | X [mm] | R sans insert de bande [mm] | R avec insert de bande [mm] | Couple de serrage [Nm] | SW [mm] | Filetage métrique | PN Industrie [bar] | Clamping range [mm] | Construction navale PN [bar] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | METAL-GRIP ø 30.0 - 219.1 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 30 | 46/67 | 18 | 47 | 56 | 5 | 5 | 10 | 6 | 8 | 67 | 29.5 - 30.5 | 16 |
| - | METAL-GRIP ø 30.0 - 219.1 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 33.7 | 46/67 | 18 | 52 | 63 | 5 | 5 | 10 | 6 | 8 | 62 | 33.2 - 34.2 | 16 |
| - | METAL-GRIP ø 30.0 - 219.1 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 38 | 61 | 19 | 58 | 73 | 5 | 5 - 10 | 15 | 6 | 8 | 58 | 37.5 - 38.5 | 16 |
| - | METAL-GRIP ø 30.0 - 219.1 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 42.4 | 61 | 20 | 62 | 76 | 5 | 5 - 10 | 15 | 6 | 8 | 53 | 41.9 - 42.9 | 16 |
| - | METAL-GRIP ø 30.0 - 219.1 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 44.5 | 61 | 20 | 64 | 80 | 5 | 5 - 10 | 15 | 6 | 8 | 48 | 44.0 - 45.0 | 16 |
| - | METAL-GRIP ø 30.0 - 219.1 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 48.3 | 61 | 20 | 68 | 83 | 5 | 5 - 10 | 15 | 6 | 8 | 44 | 47.8 - 48.8 | 16 |
| - | METAL-GRIP ø 30.0 - 219.1 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 54 | 77 | 38 | 74 | 89 | 5 | 5 - 10 | 15 | 6 | 8 | 39 | 53.5 - 54.5 | 16 |
| - | METAL-GRIP ø 30.0 - 219.1 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 57 | 77 | 32 | 77 | 92 | 5 - 15 | 5-25 | 15 | 6 | 8 | 37 | 56.4 - 57.6 | 16 |
| - | METAL-GRIP ø 30.0 - 219.1 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 60.3 | 77 | 32 | 82 | 95 | 5 - 15 | 5-25 | 15 | 6 | 8 | 37 | 59.7 - 60.9 | 16 |
| - | METAL-GRIP ø 30.0 - 219.1 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 63.5 | 77 | 32 | 84 | 98 | 5 - 15 | 5-25 | 15 | 6 | 8 | 37 | 62.9 - 64.1 | 16 |
| - | METAL-GRIP ø 30.0 - 219.1 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 73 | 94 | 39 | 95 | 117 | 5 - 15 | 5-25 | 35 | 8 | 10 | 56 | 72.2 - 73.8 | 16 |
| - | METAL-GRIP ø 30.0 - 219.1 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 76.1 | 94 | 39 | 100 | 117 | 5 - 15 | 5-25 | 35 | 8 | 10 | 56 | 75.3 - 76.9 | 16 |
| - | METAL-GRIP ø 30.0 - 219.1 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 84 | 94 | 39 | 112 | 123 | 5 - 15 | 5-25 | 35 | 8 | 10 | 45 | 83.2 - 84.8 | 16 |
| - | METAL-GRIP ø 30.0 - 219.1 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 88.9 | 94 | 39 | 117 | 123 | 5 - 15 | 5-25 | 35 | 8 | 10 | 41 | 88.0 - 89.8 | 16 |
| - | METAL-GRIP ø 30.0 - 219.1 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 104 | 94 | 39 | 133 | 151 | 5 - 15 | 5-25 | 35 | 8 | 10 | 37 | 103.0 - 105.0 | 16 |
| - | METAL-GRIP ø 30.0 - 219.1 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 108 | 94 | 39 | 133 | 151 | 5 - 15 | 5-25 | 35 | 8 | 10 | 35 | 106.9 - 109.1 | 16 |
| - | METAL-GRIP ø 30.0 - 219.1 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 114.3 | 94 | 39 | 139 | 157 | 5 - 15 | 5-25 | 35 | 8 | 10 | 34 | 113.2 - 115.4 | 16 |
| - | METAL-GRIP ø 30.0 - 219.1 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 129 | 108 | 43 | 160 | 182 | 5 - 15 | 5-25 | 60 | 10 | 12 | 33 | 127.7 - 130.3 | 16 |
| - | METAL-GRIP ø 30.0 - 219.1 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 133 | 108 | 43 | 160 | 182 | 5 - 15 | 5-25 | 60 | 10 | 12 | 33 | 131.7 - 134.3 | 16 |
| - | METAL-GRIP ø 30.0 - 219.1 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 139.7 | 109 | 43 | 168 | 191 | 5 - 15 | 5-25 | 60 | 10 | 12 | 32 | 138.3 - 141.1 | 16 |
| - | METAL-GRIP ø 30.0 - 219.1 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 154 | 109 | 51 | 186 | 210 | 5 - 15 | 5-25 | 60 | 10 | 12 | 32 | 152.5 - 155.5 | 16 |
| - | METAL-GRIP ø 30.0 - 219.1 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 159 | 109 | 43 | 187 | 210 | 5 - 15 | 5-25 | 60 | 10 | 12 | 31 | 157.4 - 160.6 | 16 |
| - | METAL-GRIP ø 30.0 - 219.1 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 168.3 | 109 | 43 | 200 | 220 | 5 - 15 | 5-25 | 60 | 10 | 12 | 29 | 166.6 - 170.0 | 16 |
| - | METAL-GRIP ø 30.0 - 219.1 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 219.1 | 150 | 60 | 259 | 288 | 5 - 15 | 5-25 | 100 | 14 | 16 | 26 | 216.9 - 221.3 | 16 |
Remarques:
- Observer les instructions de montage
- PN (industrie) = pression de service en considérant les contraintes d’utilisation
- Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.)
- PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale)
- Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique
- Feuillards sont des accessoires optionnels
- Autres matériaux d’étanchéité et de température sur demande
- Observer les instructions de montage
- PN (industrie) = pression de service en considérant les contraintes d’utilisation
- Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.)
- PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale)
- Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique
- Feuillards sont des accessoires optionnels
- Autres matériaux d’étanchéité et de température sur demande
METAL-GRIP ø 180.0 - 609.6 mm
| Référence | Nom | info-bulle | product.detail.attribute.smallTitel | product.detail.attribute.generalInformation | product.detail.attribute.parts1Description | product.detail.attribute.parts1Table | product.detail.attribute.parts2Table | adMm | B [mm] | C (mm) | DV [mm] | X [mm] | R sans insert de bande [mm] | R avec insert de bande [mm] | Couple de serrage [Nm] | SW [mm] | Filetage métrique | PN Industrie [bar] | Clamping range [mm] | Construction navale PN [bar] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | METAL-GRIP ø 180.0 - 609.6 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 180 | 148 | 67 | 225 | 256 | 5 - 15 | 5-35 | 150 | 17 | 20 | 29 | 178.0 - 182.0 | 16 |
| - | METAL-GRIP ø 180.0 - 609.6 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 193.7 | 148 | 67 | 239 | 270 | 5 - 15 | 5-35 | 150 | 17 | 20 | 29 | 192.0 - 195.5 | 16 |
| - | METAL-GRIP ø 180.0 - 609.6 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 200 | 148 | 67 | 245 | 276 | 5 - 15 | 5-35 | 180 | 17 | 20 | 28 | 198.0 - 202.0 | 15 |
| - | METAL-GRIP ø 180.0 - 609.6 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 206 | 148 | 67 | 251 | 282 | 5 - 15 | 5-35 | 180 | 17 | 20 | 28 | 204.0 - 208.0 | 15 |
| - | METAL-GRIP ø 180.0 - 609.6 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 244.5 | 148 | 67 | 290 | 330 | 5 - 15 | 5-35 | 180 | 17 | 20 | 27 | 242.0 - 247.0 | 14 |
| - | METAL-GRIP ø 180.0 - 609.6 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 267 | 148 | 67 | 312 | 352 | 5 - 15 | 5-35 | 180 | 17 | 20 | 24 | 264.5 - 269.5 | 12 |
| - | METAL-GRIP ø 180.0 - 609.6 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 273 | 148 | 67 | 318 | 359 | 5 - 15 | 5-35 | 180 | 17 | 20 | 21 | 270.5 - 275.5 | 12 |
| - | METAL-GRIP ø 180.0 - 609.6 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 323.9 | 148 | 67 | 369 | 411 | 5 - 15 | 5-35 | 230 | 17 | 20 | 18 | 320.5 - 327.0 | 10 |
| - | METAL-GRIP ø 180.0 - 609.6 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 355.6 | 148 | 67 | 401 | 444 | 5 - 15 | 5-35 | 230 | 17 | 20 | 17 | 352.0 - 359.0 | 8 |
| - | METAL-GRIP ø 180.0 - 609.6 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 406.4 | 148 | 67 | 451 | 494 | 5 - 15 | 5-35 | 230 | 17 | 20 | 14 | 402.5 - 410.5 | 8 |
| - | METAL-GRIP ø 180.0 - 609.6 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 457.2 | 148 | 67 | 502 | 546 | 5 - 15 | 5-35 | 250 | 17 | 20 | 8 | 452.5 - 462.0 | 6 |
| - | METAL-GRIP ø 180.0 - 609.6 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 508 | 148 | 67 | 553 | 598 | 5 - 15 | 5-35 | 250 | 17 | 20 | 6 | 503.0 - 513.0 | 5 |
| - | METAL-GRIP ø 180.0 - 609.6 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 558.8 | 148 | 67 | 604 | 649 | 5 - 15 | 5-35 | 300 | 17 | 20 | 6 | 554.0 - 564.0 | 4.5 |
| - | METAL-GRIP ø 180.0 - 609.6 mm | - | Raccords de tuyaux de traction | Remarques: - Observer les instructions de montage - PN (industrie) = pression de service en considérant les contraintes d’utilisation - Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.) - PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale) - Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique - Feuillards sont des accessoires optionnels - Autres matériaux d’étanchéité et de température sur demande | Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application. | - | - | 609.6 | 148 | 67 | 655 | 701 | 5 - 15 | 5-35 | 300 | 17 | 20 | 5 | 604.5 - 614.5 | 4 |
Remarques:
- Observer les instructions de montage
- PN (industrie) = pression de service en considérant les contraintes d’utilisation
- Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.)
- PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale)
- Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique
- Feuillards sont des accessoires optionnels
- Autres matériaux d’étanchéité et de température sur demande
- Observer les instructions de montage
- PN (industrie) = pression de service en considérant les contraintes d’utilisation
- Pression d’épreuve = PN (Industrie) x 1.5 (p.e. industrie, distribution d’eau etc.)
- PN (construction navale) = Pression nominale en référence à l’homologation comprenant un facteur de sécurité de 4x (p.e. construction navale)
- Les indices de pression s’entendent pour tubes en acier C à rigidité radiale sous charge statique
- Feuillards sont des accessoires optionnels
- Autres matériaux d’étanchéité et de température sur demande
Les raccords de tuyaux STRAUB sont fabriqués dans des matériaux identiques ou différents selon le diamètre et la taille. L'aperçu suivant en montre les détails. Si vous avez des questions, veuillez contacter notre département de technologie d'application.
METAL-GRIP ø 30.0 - 219.1 mm
| Composants | W1 | W2 | W5 |
|---|---|---|---|
| Boîtiers | - | 1.4404 | 1.4404 ou équivalent |
| Vis | - | 1.722 | A4 - 80 |
| Tiges | - | 1.0737, galvanisé | 1.4404 ou équivalent |
| Bagues d’ancrage | - | 1.431 | 1.431 |
| Feuillard (option) | - | 1.4404 ou équivalent / PVDF | 1.4404 ou équivalent / PVDF |
| Manchette d’étanchéité | Température | Medium |
|---|---|---|
| EPDM | -30°C à +100°C | toutes qualités d’eau, eaux usées, air, matières solides, produits chimiques |
| NBR | -20°C à +80°C | eaux, gaz, huiles, carburants, ainsi que d’autres hydrocarbures |
METAL-GRIP ø 180.0 - 609.6 mm
| Composants | W1 | W2 | W5 |
|---|---|---|---|
| Boîtiers | 1.0577, galvanisé à chaud | - | - |
| Vis | 1.722 | - | - |
| Tiges | 1.0737, galvanisé | - | - |
| Bagues d’ancrage | 1.431 | - | - |
| Feuillard (option) | 1.4404 ou équivalent / PVDF | - | - |
| Manchette d’étanchéité | Température | Medium |
|---|---|---|
| EPDM | -30°C à +100°C | toutes qualités d’eau, eaux usées, air, matières solides, produits chimiques |
| NBR | -20°C à +80°C | eaux, gaz, huiles, carburants, ainsi que d’autres hydrocarbures |
