EPDM

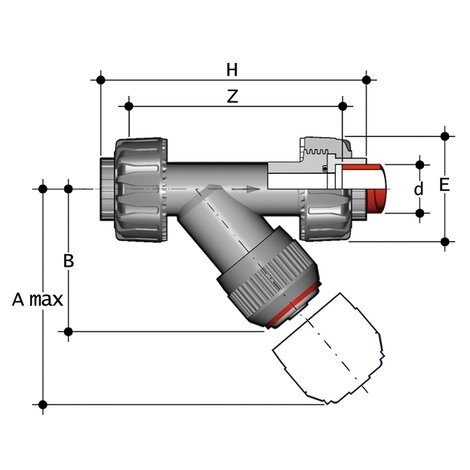

| Référence | Nom | info-bulle | Description du produit | product.detail.attribute.technicalFeatures | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | sИrie | Matц┐б╘riau | d | DN | PN | A max | B | E | H | Z | Fig. | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RVUIM020E | EPDM | - | Le collecteur d'impuretés RV limite le passage des particules solides dans le fluide au moyen d'un filtre. | Système d'assemblage pour le soudage, le filetage et le bridageFiltre monté sur un support facilement amovible pour faciliter le nettoyage ou le remplacement du filtreCompatibilité du matériau de la vanne (PP-H) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément à la réglementation.Entretien possible avec le corps de la vanne installé | - | Système PP-H | Système PP-H | Vannes manuelles | Vannes auxiliaires | RV DN 10÷100 | PP-H | 20 | 15 | 10 | 125 | 71 | 55 | 138 | 109 | A | 148 |
| RVUIM025E | EPDM | - | Le collecteur d'impuretés RV limite le passage des particules solides dans le fluide au moyen d'un filtre. | Système d'assemblage pour le soudage, le filetage et le bridageFiltre monté sur un support facilement amovible pour faciliter le nettoyage ou le remplacement du filtreCompatibilité du matériau de la vanne (PP-H) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément à la réglementation.Entretien possible avec le corps de la vanne installé | - | Système PP-H | Système PP-H | Vannes manuelles | Vannes auxiliaires | RV DN 10÷100 | PP-H | 25 | 20 | 10 | 145 | 83 | 66 | 157 | 125 | A | 195 |
| RVUIM032E | EPDM | - | Le collecteur d'impuretés RV limite le passage des particules solides dans le fluide au moyen d'un filtre. | Système d'assemblage pour le soudage, le filetage et le bridageFiltre monté sur un support facilement amovible pour faciliter le nettoyage ou le remplacement du filtreCompatibilité du matériau de la vanne (PP-H) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément à la réglementation.Entretien possible avec le corps de la vanne installé | - | Système PP-H | Système PP-H | Vannes manuelles | Vannes auxiliaires | RV DN 10÷100 | PP-H | 32 | 25 | 10 | 165 | 94 | 74 | 179 | 143 | A | 297 |
| RVUIM040E | EPDM | - | Le collecteur d'impuretés RV limite le passage des particules solides dans le fluide au moyen d'un filtre. | Système d'assemblage pour le soudage, le filetage et le bridageFiltre monté sur un support facilement amovible pour faciliter le nettoyage ou le remplacement du filtreCompatibilité du matériau de la vanne (PP-H) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément à la réglementation.Entretien possible avec le corps de la vanne installé | - | Système PP-H | Système PP-H | Vannes manuelles | Vannes auxiliaires | RV DN 10÷100 | PP-H | 40 | 32 | 10 | 190 | 109 | 86 | 205 | 164 | A | 475 |
| RVUIM050E | EPDM | - | Le collecteur d'impuretés RV limite le passage des particules solides dans le fluide au moyen d'un filtre. | Système d'assemblage pour le soudage, le filetage et le bridageFiltre monté sur un support facilement amovible pour faciliter le nettoyage ou le remplacement du filtreCompatibilité du matériau de la vanne (PP-H) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément à la réglementation.Entretien possible avec le corps de la vanne installé | - | Système PP-H | Système PP-H | Vannes manuelles | Vannes auxiliaires | RV DN 10÷100 | PP-H | 50 | 40 | 10 | 210 | 119 | 99 | 244 | 197 | A | 675 |
| RVUIM063E | EPDM | - | Le collecteur d'impuretés RV limite le passage des particules solides dans le fluide au moyen d'un filtre. | Système d'assemblage pour le soudage, le filetage et le bridageFiltre monté sur un support facilement amovible pour faciliter le nettoyage ou le remplacement du filtreCompatibilité du matériau de la vanne (PP-H) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément à la réglementation.Entretien possible avec le corps de la vanne installé | - | Système PP-H | Système PP-H | Vannes manuelles | Vannes auxiliaires | RV DN 10÷100 | PP-H | 63 | 50 | 10 | 240 | 142,5 | 120 | 294 | 239 | A | 1100 |
FKM
| Référence | Nom | info-bulle | Description du produit | product.detail.attribute.technicalFeatures | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | sИrie | Matц┐б╘riau | d | DN | PN | A max | B | E | H | Z | Fig. | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RVUIM020F | FKM | - | Le collecteur d'impuretés RV limite le passage des particules solides dans le fluide au moyen d'un filtre. | Système d'assemblage pour le soudage, le filetage et le bridageFiltre monté sur un support facilement amovible pour faciliter le nettoyage ou le remplacement du filtreCompatibilité du matériau de la vanne (PP-H) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément à la réglementation.Entretien possible avec le corps de la vanne installé | - | Système PP-H | Système PP-H | Vannes manuelles | Vannes auxiliaires | RV DN 10÷100 | PP-H | 20 | 15 | 10 | 125 | 71 | 55 | 138 | 109 | A | 148 |
| RVUIM025F | FKM | - | Le collecteur d'impuretés RV limite le passage des particules solides dans le fluide au moyen d'un filtre. | Système d'assemblage pour le soudage, le filetage et le bridageFiltre monté sur un support facilement amovible pour faciliter le nettoyage ou le remplacement du filtreCompatibilité du matériau de la vanne (PP-H) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément à la réglementation.Entretien possible avec le corps de la vanne installé | - | Système PP-H | Système PP-H | Vannes manuelles | Vannes auxiliaires | RV DN 10÷100 | PP-H | 25 | 20 | 10 | 145 | 83 | 66 | 157 | 125 | A | 195 |
| RVUIM032F | FKM | - | Le collecteur d'impuretés RV limite le passage des particules solides dans le fluide au moyen d'un filtre. | Système d'assemblage pour le soudage, le filetage et le bridageFiltre monté sur un support facilement amovible pour faciliter le nettoyage ou le remplacement du filtreCompatibilité du matériau de la vanne (PP-H) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément à la réglementation.Entretien possible avec le corps de la vanne installé | - | Système PP-H | Système PP-H | Vannes manuelles | Vannes auxiliaires | RV DN 10÷100 | PP-H | 32 | 25 | 10 | 165 | 94 | 74 | 179 | 143 | A | 297 |
| RVUIM040F | FKM | - | Le collecteur d'impuretés RV limite le passage des particules solides dans le fluide au moyen d'un filtre. | Système d'assemblage pour le soudage, le filetage et le bridageFiltre monté sur un support facilement amovible pour faciliter le nettoyage ou le remplacement du filtreCompatibilité du matériau de la vanne (PP-H) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément à la réglementation.Entretien possible avec le corps de la vanne installé | - | Système PP-H | Système PP-H | Vannes manuelles | Vannes auxiliaires | RV DN 10÷100 | PP-H | 40 | 32 | 10 | 190 | 109 | 86 | 205 | 164 | A | 475 |
| RVUIM050F | FKM | - | Le collecteur d'impuretés RV limite le passage des particules solides dans le fluide au moyen d'un filtre. | Système d'assemblage pour le soudage, le filetage et le bridageFiltre monté sur un support facilement amovible pour faciliter le nettoyage ou le remplacement du filtreCompatibilité du matériau de la vanne (PP-H) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément à la réglementation.Entretien possible avec le corps de la vanne installé | - | Système PP-H | Système PP-H | Vannes manuelles | Vannes auxiliaires | RV DN 10÷100 | PP-H | 50 | 40 | 10 | 210 | 119 | 99 | 244 | 197 | A | 675 |
| RVUIM063F | FKM | - | Le collecteur d'impuretés RV limite le passage des particules solides dans le fluide au moyen d'un filtre. | Système d'assemblage pour le soudage, le filetage et le bridageFiltre monté sur un support facilement amovible pour faciliter le nettoyage ou le remplacement du filtreCompatibilité du matériau de la vanne (PP-H) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément à la réglementation.Entretien possible avec le corps de la vanne installé | - | Système PP-H | Système PP-H | Vannes manuelles | Vannes auxiliaires | RV DN 10÷100 | PP-H | 63 | 50 | 10 | 240 | 142,5 | 120 | 294 | 239 | A | 1100 |
- Système d'assemblage pour le soudage, le filetage et le bridage
- Filtre monté sur un support facilement amovible pour faciliter le nettoyage ou le remplacement du filtre
- Compatibilité du matériau de la vanne (PP-H) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément à la réglementation.
- Entretien possible avec le corps de la vanne installé
