RIV - Figure B - ISO-UNI - réductions
Raccords pour le collage - réductions.

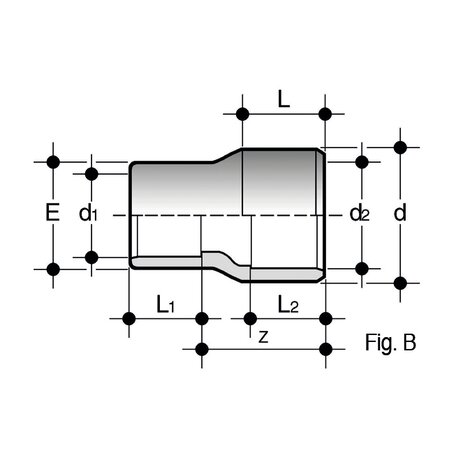

Réduction : extrémité mâle pour le collage (d) ou extrémité femelle pour le collage (d2), extrémité femelle pour le collage (d1 réduite) (Fig. B).
Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid (collage) utilisant un adhésif et un détergent d'apprêt appropriés.
| Référence | Nom | info-bulle | Description du produit | Autre description | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | Matц┐б╘riau | product.detail.attribute. | d x d[5:2] x d[5:1] | PN | E | L | L1 | L2 |
Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RIV025020016 | RIV - Figure B - ISO-UNI - réductions | - | Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid (collage) utilisant un adhésif et un détergent d'apprêt appropriés. | I : IIP 122 F : aFnOR nF04 RIV : les marques de qualité se réfèrent à d et d1 | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords ISO-UNI | PVC-U | IF | 25 x 20 x 16 | 16 | 22 | 19 | 14 | 16 | 24,5 | 9 |
| RIV025020020 | RIV - Figure B - ISO-UNI - réductions | - | Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid (collage) utilisant un adhésif et un détergent d'apprêt appropriés. | I : IIP 122 F : aFnOR nF04 RIV : les marques de qualité se réfèrent à d et d1 | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords ISO-UNI | PVC-U | IF | 25 x 20 x 20 | 16 | 26 | 19 | 16 | 16 | 24,5 | 12 |
| RIV032025016 | RIV - Figure B - ISO-UNI - réductions | - | Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid (collage) utilisant un adhésif et un détergent d'apprêt appropriés. | I : IIP 122 F : aFnOR nF04 RIV : les marques de qualité se réfèrent à d et d1 | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords ISO-UNI | PVC-U | IF | 32 x 25 x 16 | 16 | 22 | 22 | 14 | 19 | 30 | 14 |
| RIV032025020 | RIV - Figure B - ISO-UNI - réductions | - | Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid (collage) utilisant un adhésif et un détergent d'apprêt appropriés. | I : IIP 122 F : aFnOR nF04 RIV : les marques de qualité se réfèrent à d et d1 | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords ISO-UNI | PVC-U | IF | 32 x 25 x 20 | 16 | 27 | 22 | 16 | 19 | 30 | 16 |
| RIV032025025 | RIV - Figure B - ISO-UNI - réductions | - | Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid (collage) utilisant un adhésif et un détergent d'apprêt appropriés. | I : IIP 122 F : aFnOR nF04 RIV : les marques de qualité se réfèrent à d et d1 | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords ISO-UNI | PVC-U | IF | 32 x 25 x 25 | 16 | 32 | 22 | 19 | 19 | 30 | 20 |
| RIV040032020 | RIV - Figure B - ISO-UNI - réductions | - | Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid (collage) utilisant un adhésif et un détergent d'apprêt appropriés. | I : IIP 122 F : aFnOR nF04 RIV : les marques de qualité se réfèrent à d et d1 | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords ISO-UNI | PVC-U | IF | 40 x 32 x 20 | 16 | 27 | 26 | 16 | 22 | 36 | 23 |
| RIV040032025 | RIV - Figure B - ISO-UNI - réductions | - | Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid (collage) utilisant un adhésif et un détergent d'apprêt appropriés. | I : IIP 122 F : aFnOR nF04 RIV : les marques de qualité se réfèrent à d et d1 | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords ISO-UNI | PVC-U | IF | 40 x 32 x 25 | 16 | 32 | 26 | 19 | 22 | 36 | 27 |
| RIV040032032 | RIV - Figure B - ISO-UNI - réductions | - | Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid (collage) utilisant un adhésif et un détergent d'apprêt appropriés. | I : IIP 122 F : aFnOR nF04 RIV : les marques de qualité se réfèrent à d et d1 | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords ISO-UNI | PVC-U | IF | 40 x 32 x 32 | 16 | 41 | 26 | 22 | 22 | 36 | 34 |
| RIV050040020 | RIV - Figure B - ISO-UNI - réductions | - | Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid (collage) utilisant un adhésif et un détergent d'apprêt appropriés. | I : IIP 122 F : aFnOR nF04 RIV : les marques de qualité se réfèrent à d et d1 | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords ISO-UNI | PVC-U | I | 50 x 40 x 20 | 16 | 27 | 31 | 16 | 26 | 44 | 36 |
| RIV050040025 | RIV - Figure B - ISO-UNI - réductions | - | Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid (collage) utilisant un adhésif et un détergent d'apprêt appropriés. | I : IIP 122 F : aFnOR nF04 RIV : les marques de qualité se réfèrent à d et d1 | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords ISO-UNI | PVC-U | IF | 50 x 40 x 25 | 16 | 32 | 31 | 19 | 26 | 44 | 40 |
| RIV050040032 | RIV - Figure B - ISO-UNI - réductions | - | Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid (collage) utilisant un adhésif et un détergent d'apprêt appropriés. | I : IIP 122 F : aFnOR nF04 RIV : les marques de qualité se réfèrent à d et d1 | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords ISO-UNI | PVC-U | IF | 50 x 40 x 32 | 16 | 40 | 31 | 22 | 26 | 44 | 48 |
| RIV050040040 | RIV - Figure B - ISO-UNI - réductions | - | Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid (collage) utilisant un adhésif et un détergent d'apprêt appropriés. | I : IIP 122 F : aFnOR nF04 RIV : les marques de qualité se réfèrent à d et d1 | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords ISO-UNI | PVC-U | IF | 50 x 40 x 40 | 16 | 48 | 31 | 26 | 26 | 44 | 55 |
| RIV063050025 | RIV - Figure B - ISO-UNI - réductions | - | Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid (collage) utilisant un adhésif et un détergent d'apprêt appropriés. | I : IIP 122 F : aFnOR nF04 RIV : les marques de qualité se réfèrent à d et d1 | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords ISO-UNI | PVC-U | I | 63 x 50 x 25 | 16 | 32 | 38 | 19 | 31 | 54 | 75 |
| RIV063050032 | RIV - Figure B - ISO-UNI - réductions | - | Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid (collage) utilisant un adhésif et un détergent d'apprêt appropriés. | I : IIP 122 F : aFnOR nF04 RIV : les marques de qualité se réfèrent à d et d1 | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords ISO-UNI | PVC-U | IF | 63 x 50 x 32 | 16 | 40 | 38 | 22 | 31 | 54 | 80 |
| RIV063050040 | RIV - Figure B - ISO-UNI - réductions | - | Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid (collage) utilisant un adhésif et un détergent d'apprêt appropriés. | I : IIP 122 F : aFnOR nF04 RIV : les marques de qualité se réfèrent à d et d1 | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords ISO-UNI | PVC-U | IF | 63 x 50 x 40 | 16 | 49 | 38 | 26 | 31 | 54 | 90 |
| RIV063050050 | RIV - Figure B - ISO-UNI - réductions | - | Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid (collage) utilisant un adhésif et un détergent d'apprêt appropriés. | I : IIP 122 F : aFnOR nF04 RIV : les marques de qualité se réfèrent à d et d1 | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords ISO-UNI | PVC-U | IF | 63 x 50 x 50 | 16 | 60 | 38 | 31 | 31 | 54 | 110 |
| RIV075063050 | RIV - Figure B - ISO-UNI - réductions | - | Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid (collage) utilisant un adhésif et un détergent d'apprêt appropriés. | I : IIP 122 F : aFnOR nF04 RIV : les marques de qualité se réfèrent à d et d1 | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords ISO-UNI | PVC-U | IF | 75 x 63 x 50 | 16 | 61 | 44 | 31 | 38 | 62 | 130 |
| RIV075063063 | RIV - Figure B - ISO-UNI - réductions | - | Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid (collage) utilisant un adhésif et un détergent d'apprêt appropriés. | I : IIP 122 F : aFnOR nF04 RIV : les marques de qualité se réfèrent à d et d1 | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords ISO-UNI | PVC-U | IF | 75 x 63 x 63 | 16 | 76 | 44 | 38 | 38 | 62 | 175 |
| RIV110090050 | RIV - Figure B - ISO-UNI - réductions | - | Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid (collage) utilisant un adhésif et un détergent d'apprêt appropriés. | I : IIP 122 F : aFnOR nF04 RIV : les marques de qualité se réfèrent à d et d1 | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords ISO-UNI | PVC-U | I | 110 x 90 x 50 | 16 | 61 | 61 | 31 | 51 | 88 | 260 |
| RIV110090063 | RIV - Figure B - ISO-UNI - réductions | - | Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid (collage) utilisant un adhésif et un détergent d'apprêt appropriés. | I : IIP 122 F : aFnOR nF04 RIV : les marques de qualité se réfèrent à d et d1 | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords ISO-UNI | PVC-U | I | 110 x 90 x 63 | 16 | 76 | 61 | 38 | 51 | 88 | 300 |
| RIV110090075 | RIV - Figure B - ISO-UNI - réductions | - | Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid (collage) utilisant un adhésif et un détergent d'apprêt appropriés. | I : IIP 122 F : aFnOR nF04 RIV : les marques de qualité se réfèrent à d et d1 | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords ISO-UNI | PVC-U | I | 110 x 90 x 75 | 16 | 89 | 61 | 44 | 51 | 88 | 345 |
| RIV110090090 | RIV - Figure B - ISO-UNI - réductions | - | Série de raccords destinés au transport de fluides sous pression avec un système de connexion par soudage chimique à froid (collage) utilisant un adhésif et un détergent d'apprêt appropriés. | I : IIP 122 F : aFnOR nF04 RIV : les marques de qualité se réfèrent à d et d1 | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords ISO-UNI | PVC-U | IF | 110 x 90 x 90 | 16 | 104 | 61 | 51 | 51 | 88 | 400 |
I : IIP 122 F : aFnOR nF04
RIV : les marques de qualité se réfèrent à d et d1
