RFV_Fig.B

Raccords filetés - réductions.

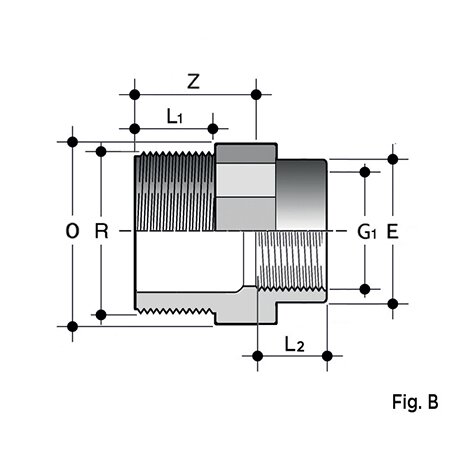

Réduction extrémité filetée mâle (1ère référence R) extrémité filetée femelle (R1 réduite) (Fig. B).

Série de raccords destinés au transport de fluides sous pression avec connexion filetée.
Immagine della riduzione estremità maschio filettata RFV
Raccords filetés FIP RFV (Fig. B)
Immagine della riduzione estremità maschio filettata RFV
Raccords filetés FIP RFV (Fig. B)
Référence Nom info-bulle Description du produit Tableau dimensionnel Catégorie Système Catц┐б╘gorie Famille Matц┐б╘riau R x R1 PN E H K L L1 g
RFV212200 RFV_Fig.B - Série de raccords destinés au transport de fluides sous pression avec connexion filetée. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BSP PVC-U 2"1/2 x 2" 16 - 56 80 30,2 25,7 155
RFV300200 RFV_Fig.B - Série de raccords destinés au transport de fluides sous pression avec connexion filetée. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BSP PVC-U 3" x 2" 16 - 66 93 33,3 25,7 185
RFV300212 RFV_Fig.B - Série de raccords destinés au transport de fluides sous pression avec connexion filetée. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BSP PVC-U 3" x 2"1/2 16 - 66 93 33,3 30,2 200
RFV400300 RFV_Fig.B - Série de raccords destinés au transport de fluides sous pression avec connexion filetée. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BSP PVC-U 4" x 3" 16 - 79 118 39,3 33,3 500
