RFV_Fig.A

Raccords filetés - réductions.

Réduction extrémité filetée mâle (1ère référence R) extrémité filetée femelle (R1 réduite) (Fig. A).

Série de raccords destinés au transport de fluides sous pression avec connexion filetée.
Immagine della riduzione estremità maschio filettata RFV

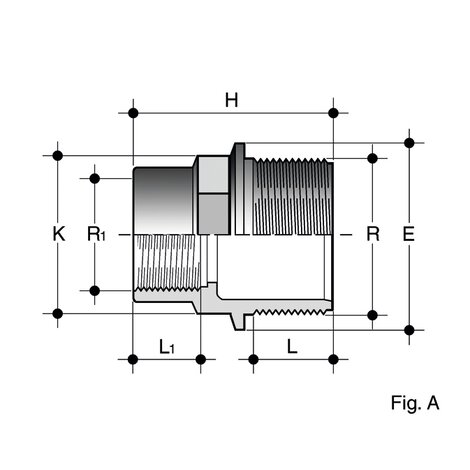

Disegno tecnico della riduzione RFV (Fig. A)
Immagine della riduzione estremità maschio filettata RFV
Disegno tecnico della riduzione RFV (Fig. A)
Référence Nom info-bulle Description du produit Tableau dimensionnel Catégorie Système Catц┐б╘gorie Famille Matц┐б╘riau R x R1 PN E H K L L1 g
RFV012038 RFV_Fig.A - Série de raccords destinés au transport de fluides sous pression avec connexion filetée. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BSP PVC-U 1/2" x 3/8" 16 28 35 23 15 11,4 10
RFV200114 RFV_Fig.A - Série de raccords destinés au transport de fluides sous pression avec connexion filetée. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BSP PVC-U 2" x 1"1/4 16 70 65 64 25,7 21,4 85
RFV200100 RFV_Fig.A - Série de raccords destinés au transport de fluides sous pression avec connexion filetée. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BSP PVC-U 2" x 1" 16 70 63 64 25,7 19,1 80
RFV200034 RFV_Fig.A - Série de raccords destinés au transport de fluides sous pression avec connexion filetée. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BSP PVC-U 2" x 3/4" 16 70 60 64 25,7 16,3 80
RFV112114 RFV_Fig.A - Série de raccords destinés au transport de fluides sous pression avec connexion filetée. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BSP PVC-U 1"1/2 x 1"1/4 16 58 57 51 21,4 21,4 54
RFV112100 RFV_Fig.A - Série de raccords destinés au transport de fluides sous pression avec connexion filetée. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BSP PVC-U 1"1/2 x 1" 16 58 55 51 21,4 19,1 52
RFV112034 RFV_Fig.A - Série de raccords destinés au transport de fluides sous pression avec connexion filetée. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BSP PVC-U 1"1/2 x 3/4" 16 58 50 51 21,4 16,3 47
RFV112012 RFV_Fig.A - Série de raccords destinés au transport de fluides sous pression avec connexion filetée. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BSP PVC-U 1"1/2 x 1/2" 16 58 52 51 21,4 15 46
RFV114100 RFV_Fig.A - Série de raccords destinés au transport de fluides sous pression avec connexion filetée. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BSP PVC-U 1"1/4 x 1" 16 52 52 44 21,4 19,1 40
RFV114034 RFV_Fig.A - Série de raccords destinés au transport de fluides sous pression avec connexion filetée. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BSP PVC-U 1"1/4 x 3/4" 16 52 49 44 21,4 16,3 37
RFV114012 RFV_Fig.A - Série de raccords destinés au transport de fluides sous pression avec connexion filetée. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BSP PVC-U 1"1/4 x 1/2" 16 52 48 44 21,4 15 37
RFV100034 RFV_Fig.A - Série de raccords destinés au transport de fluides sous pression avec connexion filetée. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BSP PVC-U 1" x 3/4" 16 40 46 35 19,1 16,3 25
RFV100012 RFV_Fig.A - Série de raccords destinés au transport de fluides sous pression avec connexion filetée. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BSP PVC-U 1" x 1/2" 16 40 44 35 19,1 15 24
RFV100038 RFV_Fig.A - Série de raccords destinés au transport de fluides sous pression avec connexion filetée. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BSP PVC-U 1" x 3/8" 16 40 41 35 19,1 11,4 20
RFV034012 RFV_Fig.A - Série de raccords destinés au transport de fluides sous pression avec connexion filetée. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BSP PVC-U 3/4" x 1/2" 16 34 39 28 16,3 15 15
RFV034038 RFV_Fig.A - Série de raccords destinés au transport de fluides sous pression avec connexion filetée. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BSP PVC-U 3/4" x 3/8" 16 34 36 28 16,3 11,4 12
RFV200112 RFV_Fig.A - Série de raccords destinés au transport de fluides sous pression avec connexion filetée. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BSP PVC-U 2" x 1"1/2 16 70 65 64 25,7 21,4 102
