QRNF

Raccords à souder à poche - colliers à bride.

Collier de support rayé (conforme à la norme DIN) pour le soudage à la poche, à utiliser avec les brides libres ODB.

Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche.

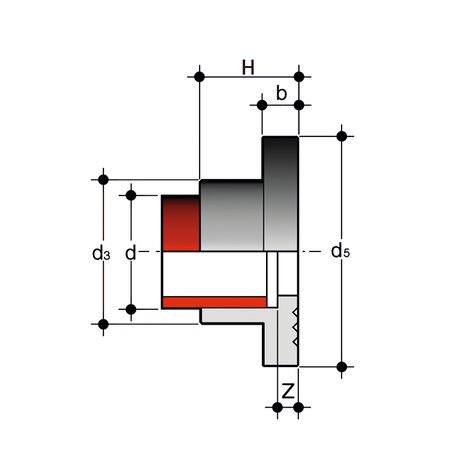

Référence	Nom	info-bulle	Description du produit	Tableau dimensionnel	Catégorie	Système	Catц┐б╘gorie	Famille	Matц┐б╘riau	d	DN	PN	b	d₃	d₄	H	Z	g
QRNF020	QRNF	-	Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche.	-	Système en PVDF	Système en PVDF	Raccords à pression	Raccords ISO-UNI	PVDF	20	15	16	7	27	45	20	6	23
QRNF025	QRNF	-	Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche.	-	Système en PVDF	Système en PVDF	Raccords à pression	Raccords ISO-UNI	PVDF	25	20	16	9	34	58	22	6	46
QRNF032	QRNF	-	Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche.	-	Système en PVDF	Système en PVDF	Raccords à pression	Raccords ISO-UNI	PVDF	32	25	16	10	41	68	25	6	58
QRNF040	QRNF	-	Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche.	-	Système en PVDF	Système en PVDF	Raccords à pression	Raccords ISO-UNI	PVDF	40	32	16	11	50	78	27	6	91
QRNF050	QRNF	-	Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche.	-	Système en PVDF	Système en PVDF	Raccords à pression	Raccords ISO-UNI	PVDF	50	40	16	12	61	88	30	6	122
QRNF063	QRNF	-	Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche.	-	Système en PVDF	Système en PVDF	Raccords à pression	Raccords ISO-UNI	PVDF	63	50	16	14	76	102	34	6	181
QRNF075	QRNF	-	Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche.	-	Système en PVDF	Système en PVDF	Raccords à pression	Raccords ISO-UNI	PVDF	75	65	16	16	90	122	38	7	288
QRNF090	QRNF	-	Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche.	-	Système en PVDF	Système en PVDF	Raccords à pression	Raccords ISO-UNI	PVDF	90	80	16	17	108	138	44	8	411
QRNF110	QRNF	-	Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche.	-	Système en PVDF	Système en PVDF	Raccords à pression	Raccords ISO-UNI	PVDF	110	100	16	18	131	158	50	8	573
