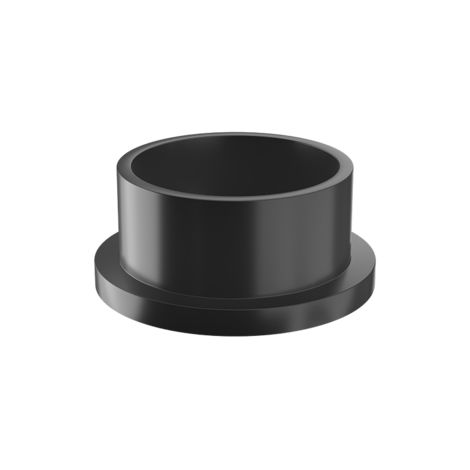

QLV
Raccords pour le collage - colliers pour le bordage.
Embouts striés pour colliers de support pour le collage, surfaces d'appui striées pour contre-colliers QLV et joints plats QHV/X et QHV/Y. (QHV/Y uniquement en liaison avec les brides ISO/DIN "ODV et ODB").
Série de raccords destinés à l'acheminement de fluides sous pression avec système de collage et de raccordement par filetage conforme à la norme britannique.
| Référence | Nom | info-bulle | Description du produit | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | Matц┐б╘riau | d | PN | Classe | E | F | L | Sp | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QLV200 | QLV | - | Série de raccords destinés à l'acheminement de fluides sous pression avec système de collage et de raccordement par filetage conforme à la norme britannique. | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords BS | PVC-U | 2" | 15 | E | 76 | 90 | 38 | 9 | 3 | 110 |
| QPV075 | QLV | - | Série de raccords destinés à l'acheminement de fluides sous pression avec système de collage et de raccordement par filetage conforme à la norme britannique. | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords BS | PVC-U | 2"1/2 | 15 | E | 90 | 106 | 44 | 10 | 3 | 165 |
| QLV300 | QLV | - | Série de raccords destinés à l'acheminement de fluides sous pression avec système de collage et de raccordement par filetage conforme à la norme britannique. | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords BS | PVC-U | 3" | 15 | E | 108 | 125 | 51 | 11 | 5 | 270 |
| QLV400 | QLV | - | Série de raccords destinés à l'acheminement de fluides sous pression avec système de collage et de raccordement par filetage conforme à la norme britannique. | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords BS | PVC-U | 4" | 15 | E | 131 | 158 | 61 | 12 | 5 | 445 |
| QLV600 | QLV | - | Série de raccords destinés à l'acheminement de fluides sous pression avec système de collage et de raccordement par filetage conforme à la norme britannique. | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords BS | PVC-U | 6" | 12 | D | 188 | 216 | 86 | 16 | 5 | 1250 |
| QLV800 | QLV | - | Série de raccords destinés à l'acheminement de fluides sous pression avec système de collage et de raccordement par filetage conforme à la norme britannique. | - | Système en PVC-U | Système en PVC-U | Raccords à pression | Raccords BS | PVC-U | 8" | 12 | D | 250 | 270 | 115 | 20 | 6,5 | 2150 |
