PE 11.94.511
QBE/FK SDR 17 - Collier de soutien
Collier d'appui biseauté avec soie courte pour soudure bout à bout, à utiliser avec les vannes papillon FE/FK SDR 17 - S8.
Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion.

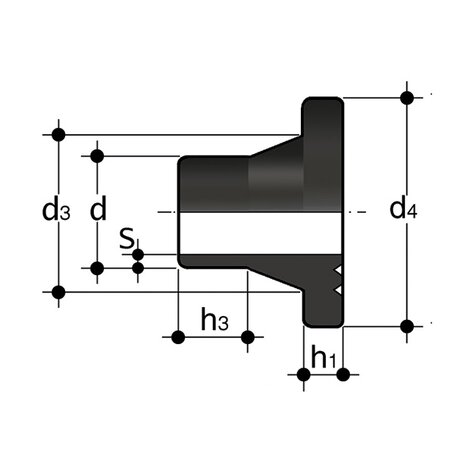

| Référence | Nom | info-bulle | Description du produit | product.detail.attribute.technicalFeatures | Tableau dimensionnel | Système | Catц┐б╘gorie | Famille | Matц┐б╘riau | d | DN | h1 |
h3 | d3 | d4 | S | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QBE17FK200 | QBE/FK SDR 17 - Collier de soutien | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | 200 | 200 | 24 | 36 | 232 | 268 | 11,9 | 1760 |
| QBE17FK250 | QBE/FK SDR 17 - Collier de soutien | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | 250 | 250 | 25 | 35 | 285 | 320 | 14,8 | 1460 |
| QBE17FK315 | QBE/FK SDR 17 - Collier de soutien | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | 315 | 300 | 25 | 35 | 335 | 370 | 18,7 | 3600 |
| QBE17FK355 | QBE/FK SDR 17 - Collier de soutien | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | 355 | 355 | 30 | 99 | 373 | 430 | 21,1 | 5400 |
| QBE17FK400 | QBE/FK SDR 17 - Collier de soutien | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | 400 | 400 | 33 | 195 | 427 | 482 | 23,7 | 7120 |
- Gamme de dimensions : d 12 à d 800 (mm)
- Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C
- Plage de température : -40 °C à 60 °C
- Normes d'accouplement - Normes de référence
- Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494
- Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150
- Critères de conception : UNI EN ISO 15494
- Méthodes d'essai et exigences : UNI EN ISO 15494
- Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3
- Matériau du raccord : PE-HD
- Matériau des joints : EPDM, FKM
