QBAM PN6 SDR 17.6 - S 8.3 - Collier à bride
Collier de support à soie courte pour soudure bout à bout, pour brides libres ANSI B16.5 cl.150 OAB* PN6 SDR 17.6 - S 8.3
Série de raccords destinés à l'acheminement de fluides sous pression avec un système de connexion par soudure bout à bout.

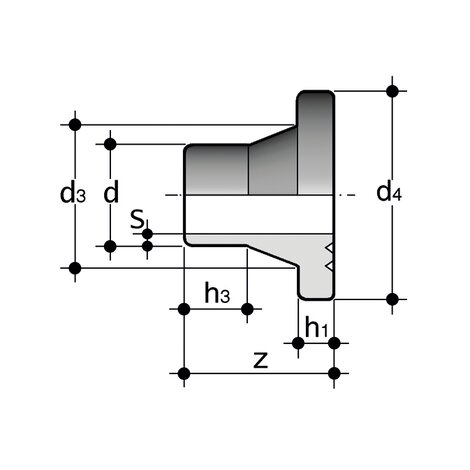

| Référence | Nom | info-bulle | Description du produit | Autre description | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | Matц┐б╘riau | d | OAB size | d3 | d4 | h1 |
h3 | S | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QBAM17114 | QBAM PN6 SDR 17.6 - S 8.3 - Collier à bride | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système de connexion par soudure bout à bout. | pour les autres dimensions, utiliser QBM | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder bout à bout | PP-H | 40 | 1” 1/4 | 50 | 72 | 11 | 24 | 2,3 | 50 | 60 |
| QBAM17112 | QBAM PN6 SDR 17.6 - S 8.3 - Collier à bride | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système de connexion par soudure bout à bout. | pour les autres dimensions, utiliser QBM | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder bout à bout | PP-H | 50 | 1” 1/2 | 61 | 84,5 | 12 | 23 | 2,9 | 50 | 77 |
| QBAM17300 | QBAM PN6 SDR 17.6 - S 8.3 - Collier à bride | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système de connexion par soudure bout à bout. | pour les autres dimensions, utiliser QBM | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder bout à bout | PP-H | 90 | 3” | 105 | 132 | 17 | 43 | 5,1 | 80 | 280 |
pour les autres dimensions, utiliser QBM
