Q/BRX - Pièce de renvoi en acier inoxydable A316L
Raccord traversant, extrémité filetée mâle BSP en acier inoxydable A316L.
Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche.

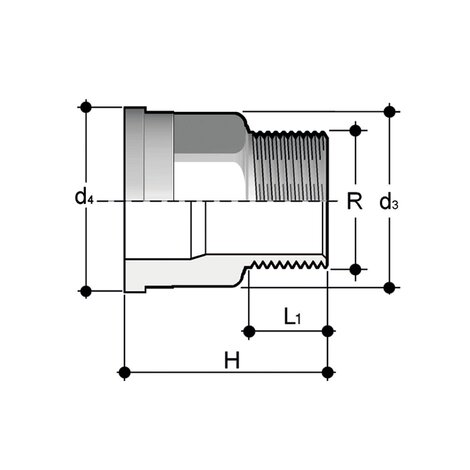

| Référence | Nom | info-bulle | Description du produit | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | Matц┐б╘riau | R | d3 | d4 | H | L1 | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QBRX038 | Q/BRX - Pièce de renvoi en acier inoxydable A316L | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 3/8" | 22 | 24 | 34,5 | 10,5 | 58 |
| QBRX012 | Q/BRX - Pièce de renvoi en acier inoxydable A316L | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 1/2" | 27,5 | 30,1 | 39 | 13,5 | 95 |
| QBRX034 | Q/BRX - Pièce de renvoi en acier inoxydable A316L | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 3/4" | 36 | 38,8 | 43,5 | 15 | 166 |
| QBRX100 | Q/BRX - Pièce de renvoi en acier inoxydable A316L | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 1" | 41,5 | 44,7 | 48 | 17,5 | 226 |
| QBRX114 | Q/BRX - Pièce de renvoi en acier inoxydable A316L | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 1"1/4 | 53 | 56,5 | 53 | 19,5 | 393 |
| QBRX112 | Q/BRX - Pièce de renvoi en acier inoxydable A316L | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 1"1/2 | 59 | 62,6 | 56 | 19,5 | 491 |
| QBRX200 | Q/BRX - Pièce de renvoi en acier inoxydable A316L | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 2" | 74 | 78,4 | 65,5 | 24 | 843 |
