Q/BBM-L PN10 SDR 11 - S5 - Spigot
Goujon à souder bout à bout à longue tige pour BBM-L PN10 SDR 11 - S5.
Série de raccords destinés à l'acheminement de fluides sous pression avec un système de joints à souder bout à bout.

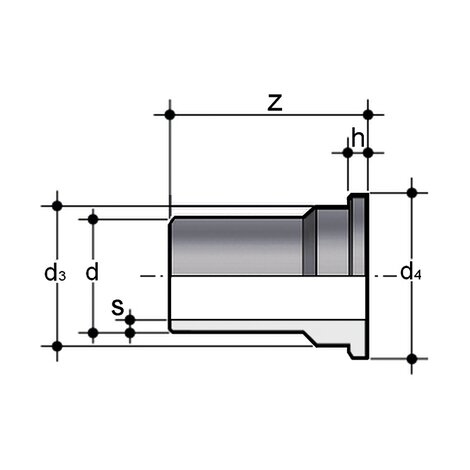

| Référence | Nom | info-bulle | Description du produit | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | Matц┐б╘riau | d | d3 | d4 | h | s | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QBBML11020 | Q/BBM-L PN10 SDR 11 - S5 - Spigot | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système de joints à souder bout à bout. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder bout à bout | PP-H | 20 | 27,4 | 30 | 5 | 1,9 | 95 | 20 |
| QBBML11025 | Q/BBM-L PN10 SDR 11 - S5 - Spigot | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système de joints à souder bout à bout. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder bout à bout | PP-H | 25 | 35,9 | 38,7 | 6 | 2,3 | 95 | 40 |
| QBBML11032 | Q/BBM-L PN10 SDR 11 - S5 - Spigot | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système de joints à souder bout à bout. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder bout à bout | PP-H | 32 | 41,4 | 44,6 | 6 | 2,9 | 95 | 45 |
| QBBML11040 | Q/BBM-L PN10 SDR 11 - S5 - Spigot | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système de joints à souder bout à bout. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder bout à bout | PP-H | 40 | 52,8 | 56,4 | 7 | 3,7 | 95 | 75 |
| QBBML11050 | Q/BBM-L PN10 SDR 11 - S5 - Spigot | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système de joints à souder bout à bout. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder bout à bout | PP-H | 50 | 58,8 | 62,5 | 7 | 4,6 | 95 | 110 |
| QBBML11063 | Q/BBM-L PN10 SDR 11 - S5 - Spigot | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système de joints à souder bout à bout. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder bout à bout | PP-H | 63 | 73,8 | 78,3 | 8 | 5,8 | 95 | 160 |
