PE 11.94.511
Q/BBE-C - Pièce de pignon avec tige courte
Mèche à queue courte pour le soudage bout à bout SDR 11 - S5.
Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion.

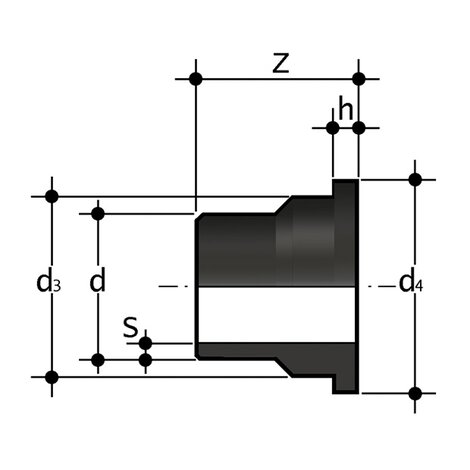

| Référence | Nom | info-bulle | Description du produit | product.detail.attribute.technicalFeatures | Tableau dimensionnel | Système | Catц┐б╘gorie | Famille | Matц┐б╘riau | d | Z | h | d3 | d4 | S | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QBBEC11020 | Q/BBE-C - Pièce de pignon avec tige courte | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | 20 | 54 | 5 | 27,4 | 30 | 1,9 | 12 |
| QBBEC11025 | Q/BBE-C - Pièce de pignon avec tige courte | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | 25 | 54 | 6 | 35,9 | 38,5 | 2,3 | 20 |
| QBBEC11032 | Q/BBE-C - Pièce de pignon avec tige courte | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | 32 | 54 | 6 | 41,4 | 44,5 | 2,9 | 25 |
| QBBEC11040 | Q/BBE-C - Pièce de pignon avec tige courte | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | 40 | 54 | 7 | 52,8 | 56,2 | 3,7 | 45 |
| QBBEC11050 | Q/BBE-C - Pièce de pignon avec tige courte | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | 50 | 54 | 7 | 58,8 | 62,2 | 4,6 | 53 |
| QBBEC11063 | Q/BBE-C - Pièce de pignon avec tige courte | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | 63 | 54 | 8 | 73,8 | 78,3 | 5,8 | 89 |
- Gamme de dimensions : d 12 à d 800 (mm)
- Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C
- Plage de température : -40 °C à 60 °C
- Normes d'accouplement - Normes de référence
- Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494
- Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150
- Critères de conception : UNI EN ISO 15494
- Méthodes d'essai et exigences : UNI EN ISO 15494
- Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3
- Matériau du raccord : PE-HD
- Matériau des joints : EPDM, FKM
