PFV_Fig.B

Raccords filetés.

Embout mâle fileté (Fig. B).

Série de raccords destinés au transport de fluides sous pression avec connexion filetée.
Immagine del tappo estremità maschio filettata PFV

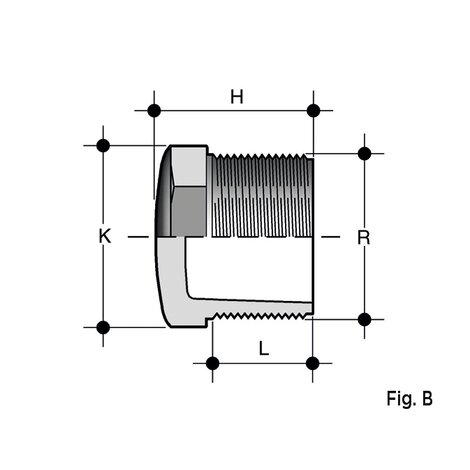

Disegno tecnico del tappo PFV (Fig. B)
Immagine del tappo estremità maschio filettata PFV
Disegno tecnico del tappo PFV (Fig. B)
Référence Nom info-bulle Description du produit Tableau dimensionnel Catégorie Système Catц┐б╘gorie Famille Matц┐б╘riau R PN E H K L g
PFV212 PFV_Fig.B - Série de raccords destinés au transport de fluides sous pression avec connexion filetée. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BSP PVC-U 2"1/2 16 - 61 80 30,2 180
PFV300 PFV_Fig.B - Série de raccords destinés au transport de fluides sous pression avec connexion filetée. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BSP PVC-U 3" 16 - 71 93 33,3 245
PFV400 PFV_Fig.B - Série de raccords destinés au transport de fluides sous pression avec connexion filetée. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BSP PVC-U 4" 16 - 87 118 39,3 550
