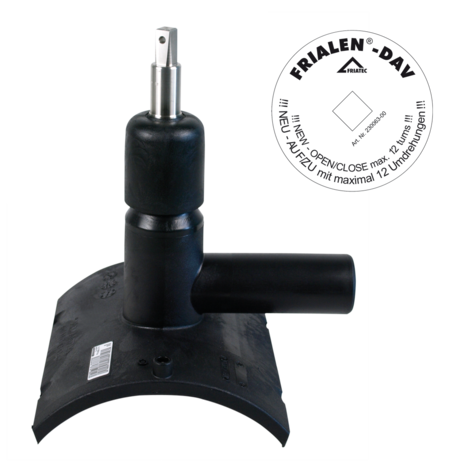

Vanne de prise de pression Top-Loading, SDR 11

PE 100-RC SDR 11

Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz)

Référence	Nom	info-bulle	Code produit d'origine	Article	Poids brut	QuantitИ de boНtes	d₁	d₂	Quantité par palette	t	rgb	Poids [kg]	Prix 1	BX	Prix ??VK	product.detail.attribute.peh	SKU Status	variant	DN_WG	Champs non mappИs Json	Fiche technique Texte 2	Fiche technique Texte 1	Titre du tableau	hwg	Titre	Marque	Matц┐б╘riau	qwProduct	qwSolution	Productbrand	Accessoires qw	Pilotage eau/gaz	Produit Plage	Categories	Diamètre de perçage Ø da	Z₁	Z₂	d1	Tournants ouvert/fermé	B
616464	Vanne de prise de pression Top-Loading, SDR 11	-	84818079	616464	21,749	1	250-315	63	56	117	RL5	2,300	946,30	7	1.107,18	1	Webanzeige, PK_EMEA, PK_PL_INF, DN_INF	616464-10	PEJEL	{"Appel d'offres_Text" :"Caractéristiques:<\P>Pour une adaptation variable à tous les diamètres de tuyaux de d 250 - d 400.<\P>Sortie d 63, autres tailles de sortie variables avec des manchons de réduction (pt. 3).<\/li>Conducteurs chauffants intégrés et exposés dans la zone de soudage en selle pour un transfert de chaleur direct sur la surface de soudage du tube.<\/li>Compensation de température (adaptation du temps de soudage à la température ambiante)<\/li>Codage à barres pour la traçabilité automatique des composants.Traçabilité (Traceability)<\/li>Composant compact, corps solide moulé par injection en une seule pièce<\/li>Corps de vanne en PE 100<\/li>Tige en acier inoxydable<\/li>Pas de risque de corrosion resp. pas de mesures coûteuses de protection contre la corrosion nécessaires<\/li>Perçage ultérieur possible via la tringlerie à partir du capuchon de route<\/li>Ouverture/fermeture complète de la vanne avec env. 10 tours<\/li>Foret, vanne et tige en acier inoxydable résistant à la corrosion.<\/li>Foret rotatif, faible couple de rotation, perçage rapide et sans copeaux garanti, même pour les grandes dimensions<\/li>Perçage absolument sans fuite et sans copeaux sous pression jusqu'à 16 bar (eau) ou 10 bar (gaz)<\/li>Pas de secousses (sauts) du foret - perçage régulier possible avec une clé à eau standard<\/li>Système triple pour l'étanchéité interne par rapport à la conduite de raccordement domestique<\/li>Système triple pour l'étanchéité externe par rapport à la conduite de raccordement domestique<\/li> Système triple pour l'étanchéité externe par rapport à la conduite de raccordement domestique<\/li> <\/li>Butées de perçage fixes vers le bas et vers le haut - longueur de perçage maximale définie et retour sécurisé du foret<\/li>Résistance des butées supérieure et inférieure> 150 Nm<\/li>Pas d'appareil de perçage externe nécessaire<\/li>La bague racleuse au niveau du passage de tige empêche la pénétration de saletés dans la zone d'étanchéité<\/li>Eléments de fixation prémontés et imperdables pour un montage facile et rapide.Montage simple - même dans les tranchées - sans outils spéciaux<\/li>Conducteurs chauffants intégrés et exposés dans la zone de soudage en selle pour une transmission directe de la chaleur à la surface de soudage du tube.<\/li>Zone de soudage extra large<\/li>Compensation de température (adaptation du temps de soudage à la température ambiante)<\/li>Codage à barres pour la traçabilité automatique des composants (Traceability)<\/li>LongueurLongueur du raccord de sortie dimensionnée pour deux soudures<\/li>Tige de montage DBS pour ouverture de clé SW14 spécialement adaptée au DAV<\/li>Emballage individuel dans un sachet plastique <\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW selon VP 304 (gaz) ou W336 (eau)<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Selles de prise de pression \/ Tapping Tees", "qw_measurement_system" : "métrique"}	Domaine d'utilisationLa vanne de prise de pression FRIALEN DAV-TL est utilisée comme robinetterie de dérivation pour les conduites sans pression et sous pression pour une adaptation variable à tous les diamètres de tuyaux dans la plage indiquée.La vanne de prise de pression FRIALEN peut être soudée avec des tubes des niveaux SDR 11 à 17.6.Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit.Autres dimensions de sortie avec manchons de réduction MR.Instructions de traitementLe raccordement de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec la vanne de prise de pression FRIALEN s'effectue par soudage FRIALEN - de manière étanche et par adhérence longitudinale. Le dispositif de serrage FRIATOP de FRIALEN est nécessaire pour le montage.La selle et le raccord de départ sont préparés selon les exigences générales de montage (voir "Instructions de montage" pour "FRIALEN XL - Technique des tubes de grand diamètre et relining de réseau de tubes") (enlever/nettoyer la peau d'oxyde, fixer l'élément sur le tube à l'aide du dispositif de fixation FRIATOP de FRIALEN).	De bonnes raisons pour choisir la vanne de prise de pression FRIALEN DAV-TL :Seulement 10 tours pour l'actionnement complet "ouverture/fermeture".Mise en service simplifiée grâce aux faibles forces de perçageSoudage et perçage de la conduite principale sous la pression de service maximale admissible gaz/eauComposant compact en matière plastiqueUnité prémontée sans pièces à perdreAucune mesure de protection contre la corrosion nécessaireTige de commande en acier inoxydablePerçage sans copeaux grâce à la mèche rotative en acier inoxydablePositionnement sûr de la pièce de tuyau poinçonnée dans le foretButée supérieure et inférieure solide pour le foretLongueur de l'embout de sortie dimensionnée pour 2 souduresVanne d'arrêt de service sans entretien, actionnable avec une tige (par ex. FRIALEN EBS)Code-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)	PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz)	INF	Vanne de prise de pression Top-Loading, SDR 11	FRIATEC	PE 100-RC	Tapping tees	Water Distribution, Gas Distribution	FRIALEN	8a8a80ed1be99e32011be99e697f7bb0, 8a8a88d66fd2621801701aebcea81fa7	-	Accessoires de sécurité FRIALEN	Colliers de prise en charge FRIALEN	30	42	176	250-315	10	220
616465	Vanne de prise de pression Top-Loading, SDR 11	-	84818079	616465	18,228	1	355-400	63	56	117	RL5	2,470	967,10	7	1.131,51	1	Webanzeige, PK_EMEA, PK_PL_INF, DN_INF	616465-10	PEJEL	{"Appel d'offres_Text" :"Caractéristiques:<\P>Pour une adaptation variable à tous les diamètres de tuyaux de d 250 - d 400.<\P>Sortie d 63, autres tailles de sortie variables avec des manchons de réduction (pt. 3).<\/li>Conducteurs chauffants intégrés et exposés dans la zone de soudage en selle pour un transfert de chaleur direct sur la surface de soudage du tube.<\/li>Compensation de température (adaptation du temps de soudage à la température ambiante)<\/li>Codage à barres pour la traçabilité automatique des composants.Traçabilité (Traceability)<\/li>Composant compact, corps solide moulé par injection en une seule pièce<\/li>Corps de vanne en PE 100<\/li>Tige en acier inoxydable<\/li>Pas de risque de corrosion resp. pas de mesures coûteuses de protection contre la corrosion nécessaires<\/li>Perçage ultérieur possible via la tringlerie à partir du capuchon de route<\/li>Ouverture/fermeture complète de la vanne avec env. 10 tours<\/li>Foret, vanne et tige en acier inoxydable résistant à la corrosion.<\/li>Foret rotatif, faible couple de rotation, perçage rapide et sans copeaux garanti, même pour les grandes dimensions<\/li>Perçage absolument sans fuite et sans copeaux sous pression jusqu'à 16 bar (eau) ou 10 bar (gaz)<\/li>Pas de secousses (sauts) du foret - perçage régulier possible avec une clé à eau standard<\/li>Système triple pour l'étanchéité interne par rapport à la conduite de raccordement domestique<\/li>Système triple pour l'étanchéité externe par rapport à la conduite de raccordement domestique<\/li> Système triple pour l'étanchéité externe par rapport à la conduite de raccordement domestique<\/li> <\/li>Butées de perçage fixes vers le bas et vers le haut - longueur de perçage maximale définie et retour sécurisé du foret<\/li>Résistance des butées supérieure et inférieure> 150 Nm<\/li>Pas d'appareil de perçage externe nécessaire<\/li>La bague racleuse au niveau du passage de tige empêche la pénétration de saletés dans la zone d'étanchéité<\/li>Eléments de fixation prémontés et imperdables pour un montage facile et rapide.Montage simple - même dans les tranchées - sans outils spéciaux<\/li>Conducteurs chauffants intégrés et exposés dans la zone de soudage en selle pour une transmission directe de la chaleur à la surface de soudage du tube.<\/li>Zone de soudage extra large<\/li>Compensation de température (adaptation du temps de soudage à la température ambiante)<\/li>Codage à barres pour la traçabilité automatique des composants (Traceability)<\/li>LongueurLongueur du raccord de sortie dimensionnée pour deux soudures<\/li>Tige de montage DBS pour ouverture de clé SW14 spécialement adaptée au DAV<\/li>Emballage individuel dans un sachet plastique <\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW selon VP 304 (gaz) ou W336 (eau)<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Selles de prise de pression \/ Tapping Tees", "qw_measurement_system" : "métrique"}	Domaine d'utilisationLa vanne de prise de pression FRIALEN DAV-TL est utilisée comme robinetterie de dérivation pour les conduites sans pression et sous pression pour une adaptation variable à tous les diamètres de tuyaux dans la plage indiquée.La vanne de prise de pression FRIALEN peut être soudée avec des tubes des niveaux SDR 11 à 17.6.Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit.Autres dimensions de sortie avec manchons de réduction MR.Instructions de traitementLe raccordement de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec la vanne de prise de pression FRIALEN s'effectue par soudage FRIALEN - de manière étanche et par adhérence longitudinale. Le dispositif de serrage FRIATOP de FRIALEN est nécessaire pour le montage.La selle et le raccord de départ sont préparés selon les exigences générales de montage (voir "Instructions de montage" pour "FRIALEN XL - Technique des tubes de grand diamètre et relining de réseau de tubes") (enlever/nettoyer la peau d'oxyde, fixer l'élément sur le tube à l'aide du dispositif de fixation FRIATOP de FRIALEN).	De bonnes raisons pour choisir la vanne de prise de pression FRIALEN DAV-TL :Seulement 10 tours pour l'actionnement complet "ouverture/fermeture".Mise en service simplifiée grâce aux faibles forces de perçageSoudage et perçage de la conduite principale sous la pression de service maximale admissible gaz/eauComposant compact en matière plastiqueUnité prémontée sans pièces à perdreAucune mesure de protection contre la corrosion nécessaireTige de commande en acier inoxydablePerçage sans copeaux grâce à la mèche rotative en acier inoxydablePositionnement sûr de la pièce de tuyau poinçonnée dans le foretButée supérieure et inférieure solide pour le foretLongueur de l'embout de sortie dimensionnée pour 2 souduresVanne d'arrêt de service sans entretien, actionnable avec une tige (par ex. FRIALEN EBS)Code-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)	PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz)	INF	Vanne de prise de pression Top-Loading, SDR 11	FRIATEC	PE 100-RC	Tapping tees	Water Distribution, Gas Distribution	FRIALEN	8a8a80ed1be99e32011be99e697f7bb0, 8a8a88d66fd2621801701aebcea81fa7	-	Accessoires de sécurité FRIALEN	Colliers de prise en charge FRIALEN	30	42	176	355-400	10	220

Domaine d'utilisation

La vanne de prise de pression FRIALEN DAV-TL est utilisée comme robinetterie de dérivation pour les conduites sans pression et sous pression pour une adaptation variable à tous les diamètres de tuyaux dans la plage indiquée.

La vanne de prise de pression FRIALEN peut être soudée avec des tubes des niveaux SDR 11 à 17.6.

Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit.

Autres dimensions de sortie avec manchons de réduction MR.

Instructions de traitement

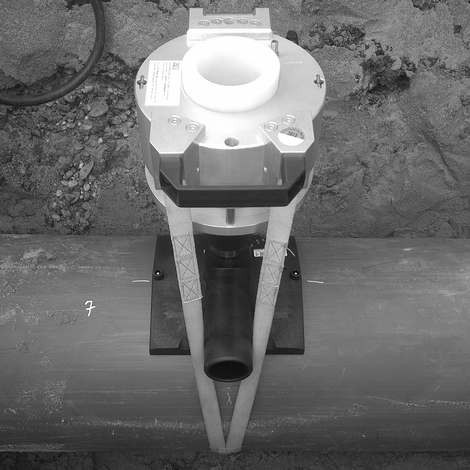

Le raccordement de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec la vanne de prise de pression FRIALEN s'effectue par soudage FRIALEN - de manière étanche et par adhérence longitudinale. Le dispositif de serrage FRIATOP de FRIALEN est nécessaire pour le montage.

La selle et le raccord de départ sont préparés selon les exigences générales de montage (voir "Instructions de montage" pour "FRIALEN XL - Technique des tubes de grand diamètre et relining de réseau de tubes") (enlever/nettoyer la peau d'oxyde, fixer l'élément sur le tube à l'aide du dispositif de fixation FRIATOP de FRIALEN).

De bonnes raisons pour choisir la vanne de prise de pression FRIALEN DAV-TL :

Seulement 10 tours pour l'actionnement complet "ouverture/fermeture".

Mise en service simplifiée grâce aux faibles forces de perçage

Soudage et perçage de la conduite principale sous la pression de service maximale admissible gaz/eau

Composant compact en matière plastique

Unité prémontée sans pièces à perdre

Aucune mesure de protection contre la corrosion nécessaire

Tige de commande en acier inoxydable

Perçage sans copeaux grâce à la mèche rotative en acier inoxydable

Positionnement sûr de la pièce de tuyau poinçonnée dans le foret

Butée supérieure et inférieure solide pour le foret

Longueur de l'embout de sortie dimensionnée pour 2 soudures

Vanne d'arrêt de service sans entretien, actionnable avec une tige (par ex. FRIALEN EBS)

Code-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)
