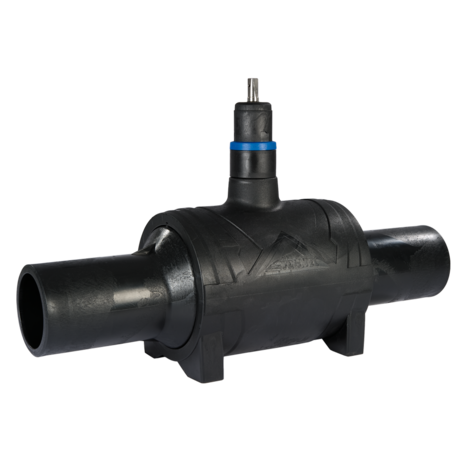

Vanne d'arrêt en PE sans perte de débit

PE 100 SDR 11

Pression de service maximale admissible 16 bar (eau)

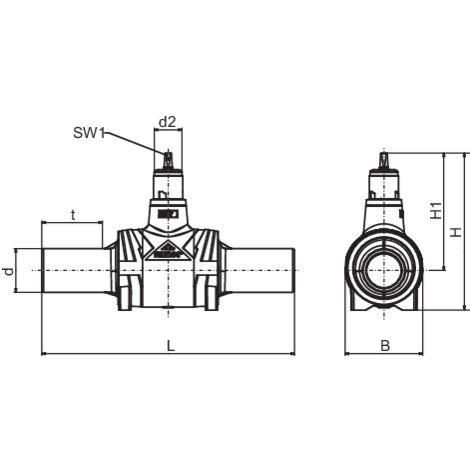

Référence	Nom	info-bulle	Code produit d'origine	Article	Poids brut	QuantitИ de boНtes	d₂	d	h1	Quantité par palette	t	rgb	Poids [kg]	Prix 1	BX	Prix ??VK	product.detail.attribute.peh	Bof	SKU Status	variant	DN_WG	Champs non mappИs Json	Fiche technique Texte 2	Fiche technique Texte 1	Titre du tableau	hwg	Titre	Marque	Matц┐б╘riau	qwProduct	qwSolution	Productbrand	Accessoires qw	qwYoutube	Pilotage eau/gaz	Produit Plage	Categories	H	SW₁	Tournants ouvert/fermé	B
616293	Vanne d'arrêt en PE sans perte de débit	-	84818069	616293	15,23	1	80	90	335	8	158	RL6	13,900	724,50	1	847,67	1	stck	Webanzeige, PK_EMEA, PK_PL_INF, DN_INF	616293-10	PEJEL	{"Ausschreibung_Text" :"FRIALOC vannes d'arrêt en PE pour les conduites d'alimentation en eau selon la norme DIN EN 805, resp. DVGW W400 Système "Vanne à clapet" <\/P> <\/P>Caractéristiques :<\/li>Dimensionnement PE 100 \/ SDR 11<\/li>Pression de service maximale admissible PN\/PFA 16 bar (eau)<\/li>Passage dans le même tube SDR11 (jusqu'à d 180), rabattu, <\/li>Pertes de pression particulièrement faibles <\/li>Mécanisme à deux clapets pour unetion fiable dans toutes les conditions de fonctionnement<\/li>Vannes papillon de haute qualité en polyamide<\/li> La vanne "respirante" s'adapte de manière flexible au contour du corps<\/li>Etanchéité progressive : Pression d'appui augmentant avec la pression interne grâce aux clapets d'arrêt flexibles<\/li>Pas de mesures de protection contre la corrosion nécessaires, car le corps et les extrémités à souder sont en PE-HD, la tige en acier inoxydable <\/li>Boîtieruse et les composants sont reliés de manière homogène et indissociable, pas de liaison mécanique <\/li>Raccord de tuyau selon EN12201-2 pour un montage homogène en termes de matériaux avec des raccords de serpentin. Autres possibilités de montage avec des brides à souder ou. technique de raccordement mécanique<\/li>Tubulure de raccordement extra longue dimensionnée pour 2 soudures (jusqu'à d 180)<\/li>Rinçage forcé : Pas de zones mortes, pas d'eau stagnante<\/li>Surface d'étanchéité minimisée, croissance microbiologique réduite <\/li>Joint de contour en EPDM relié de manière indissociable au clapet<\/li>Faible couple d'actionnement même à pleine pression différentielle <\/li>Usure prouvéeEntraînement à faible usure<\/li>Peu de tours pour l'actionnement (9 à 14)<\/li>Butées métalliques fixes (400Nm) de l'entraînement<\/li>Codage à barres pour la traçabilité automatique des composants (Traceability). Les données de fabrication et de contrôle sont enregistrées pour chaque composant individuel. Archivage des données pendant 10 ans. <\/li>Marquage permanent sur la bague d'identification avec numéro de composant individuel pour la traçabilité jusqu'au numéro de lot des composants et des données de contrôle <\/li>Chaque vanne est soumise à un test d'étanchéité, de résistance et de fonctionnement.<\/li>Faible poids<\/li>Construction sans entretien<\/li>Stabilité dans le fond de la fouille grâce à une grande surface d'appui.\\/li>Emballage individuel dans un carton de transport<\/li> Contour spécial pour une liaison résistante à la traction et étanche aux salissures avec le \t tube à douille du FRIALEN-FBS<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certificats KTW et homologation W270 disponibles <\/li>Certification DVGW selon DVGW W364 <\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"}	Domaine d'utilisation / ApplicationFRIALOC est utilisé comme robinetterie d'arrêt dans les systèmes de conduites de la distribution d'eau. Le passage libre du robinet d'arrêt en PE ne présente pas de rétrécissement par rapport au tube de raccordement SDR 11. L'actionnement s'effectue à partir du capuchon de rue via la tringlerie d'actionnement adaptée FBS. Grâce au mécanisme d'arrêt innovant, l'actionnement se fait en quelques tours et sans grand effort. Pour plus d'informations, voir cette fiche technique p.2 ou la fiche technique des kits de montage FRIALEN FBS fiche technique n° 63/07.Marque d'homologation DVGW délivrée : DW-6210BT0171. Veuillez tenir compte des marquages obligatoires directement sur le produit.da: diamètre de perçage max. de l'appareil de perçage externe.Instructions de mise en œuvreLe robinet d'arrêt FRIALOC est intégré de manière homogène dans la conduite PE par des raccords de sécurité FRIALEN au moyen du soudage FRIALEN. Des joints, des transitions de matériaux ou des liaisons mécaniques ne sont pas nécessaires à cet effet. L'assemblage homogène est durablement étanche et résistant aux forces longitudinales. Une protection contre la corrosion n'est pas nécessaire. Il est également possible de l'intégrer dans des réseaux de tuyaux existants en d'autres matériaux, par exemple au moyen de brides.Veuillez respecter les consignes de montage de l'armature d'arrêt FRIALOC dans les instructions de montage : Raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225.	De bonnes raisons pour le FRIALOC :FRIALOC permet de réaliser des conduites en PE entièrement soudées et homogènes, sans brides ni transitions de matériaux.Typiquement PE : pas de corrosion, pas d'incrustationMécanisme innovant à deux clapets pour une fermeture fiable dans toutes les conditions de serviceEntraînement à faible usure prouvé lors d'essais d'endurance par 2500 cycles d'essais dynamiquesHygiène : pas de zones mortes, pas d'eau stagnante, surface d'étanchéité minimiséeMatériaux métalliques résistants à la corrosionFaibles forces d'actionnement, fonctionnement aisé même à pleine pression différentielleHydraulique optimale grâce au passage à l'identique du tube, pas de rétrécissement (jusqu'à d180)Peu de rotations pour ouvrir/fermerNette économie de poids par rapport aux vannes métalliquesStabilité dans le fond de la tranchée grâce à une grande surface d'appuiLongueur des tubulures de raccordement d 90-d 180 conçue pour deux soudures, peut être raccourcie pour une construction compacteContour spécial pour un raccordement résistant à la traction et étanche à la saleté au tube fourreau du FRIALEN-FBSchaque vanne est contrôlée en usine après le montageLes données de fabrication sont enregistrées, archivées et peuvent être documentées au moyen d'un code-barres de traçabilité.	PE 100 SDR 11Pression de service maximale admissible 16 bar (eau)	INF	Vanne d'arrêt en PE sans perte de débit	FRIATEC	PE 100	Valves	Water Distribution	FRIALEN	8a8a80ed1be99e32011be99e789235f0	TIH81zZS0uk	-	Accessoires de sécurité FRIALEN	Vannes FRIALEN	450	19	9	225
616294	Vanne d'arrêt en PE sans perte de débit	-	84818069	616294	15,53	1	80	110	335	8	164	RL6	14,200	834,50	1	976,37	1	stck	Webanzeige, PK_EMEA, PK_PL_INF, DN_INF	616294-10	PEJEL	{"Ausschreibung_Text" :"FRIALOC vannes d'arrêt en PE pour les conduites d'alimentation en eau selon la norme DIN EN 805, resp. DVGW W400 Système "Vanne à clapet" <\/P> <\/P>Caractéristiques :<\/li>Dimensionnement PE 100 \/ SDR 11<\/li>Pression de service maximale admissible PN\/PFA 16 bar (eau)<\/li>Passage dans le même tube SDR11 (jusqu'à d 180), rabattu, <\/li>Pertes de pression particulièrement faibles <\/li>Mécanisme à deux clapets pour unetion fiable dans toutes les conditions de fonctionnement<\/li>Vannes papillon de haute qualité en polyamide<\/li> La vanne "respirante" s'adapte de manière flexible au contour du corps<\/li>Etanchéité progressive : Pression d'appui augmentant avec la pression interne grâce aux clapets d'arrêt flexibles<\/li>Pas de mesures de protection contre la corrosion nécessaires, car le corps et les extrémités à souder sont en PE-HD, la tige en acier inoxydable <\/li>Boîtieruse et les composants sont reliés de manière homogène et indissociable, pas de liaison mécanique <\/li>Raccord de tuyau selon EN12201-2 pour un montage homogène en termes de matériaux avec des raccords de serpentin. Autres possibilités de montage avec des brides à souder ou. technique de raccordement mécanique<\/li>Tubulure de raccordement extra longue dimensionnée pour 2 soudures (jusqu'à d 180)<\/li>Rinçage forcé : Pas de zones mortes, pas d'eau stagnante<\/li>Surface d'étanchéité minimisée, croissance microbiologique réduite <\/li>Joint de contour en EPDM relié de manière indissociable au clapet<\/li>Faible couple d'actionnement même à pleine pression différentielle <\/li>Usure prouvéeEntraînement à faible usure<\/li>Peu de tours pour l'actionnement (9 à 14)<\/li>Butées métalliques fixes (400Nm) de l'entraînement<\/li>Codage à barres pour la traçabilité automatique des composants (Traceability). Les données de fabrication et de contrôle sont enregistrées pour chaque composant individuel. Archivage des données pendant 10 ans. <\/li>Marquage permanent sur la bague d'identification avec numéro de composant individuel pour la traçabilité jusqu'au numéro de lot des composants et des données de contrôle <\/li>Chaque vanne est soumise à un test d'étanchéité, de résistance et de fonctionnement.<\/li>Faible poids<\/li>Construction sans entretien<\/li>Stabilité dans le fond de la fouille grâce à une grande surface d'appui.\\/li>Emballage individuel dans un carton de transport<\/li> Contour spécial pour une liaison résistante à la traction et étanche aux salissures avec le \t tube à douille du FRIALEN-FBS<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certificats KTW et homologation W270 disponibles <\/li>Certification DVGW selon DVGW W364 <\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"}	Domaine d'utilisation / ApplicationFRIALOC est utilisé comme robinetterie d'arrêt dans les systèmes de conduites de la distribution d'eau. Le passage libre du robinet d'arrêt en PE ne présente pas de rétrécissement par rapport au tube de raccordement SDR 11. L'actionnement s'effectue à partir du capuchon de rue via la tringlerie d'actionnement adaptée FBS. Grâce au mécanisme d'arrêt innovant, l'actionnement se fait en quelques tours et sans grand effort. Pour plus d'informations, voir cette fiche technique p.2 ou la fiche technique des kits de montage FRIALEN FBS fiche technique n° 63/07.Marque d'homologation DVGW délivrée : DW-6210BT0171. Veuillez tenir compte des marquages obligatoires directement sur le produit.da: diamètre de perçage max. de l'appareil de perçage externe.Instructions de mise en œuvreLe robinet d'arrêt FRIALOC est intégré de manière homogène dans la conduite PE par des raccords de sécurité FRIALEN au moyen du soudage FRIALEN. Des joints, des transitions de matériaux ou des liaisons mécaniques ne sont pas nécessaires à cet effet. L'assemblage homogène est durablement étanche et résistant aux forces longitudinales. Une protection contre la corrosion n'est pas nécessaire. Il est également possible de l'intégrer dans des réseaux de tuyaux existants en d'autres matériaux, par exemple au moyen de brides.Veuillez respecter les consignes de montage de l'armature d'arrêt FRIALOC dans les instructions de montage : Raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225.	De bonnes raisons pour le FRIALOC :FRIALOC permet de réaliser des conduites en PE entièrement soudées et homogènes, sans brides ni transitions de matériaux.Typiquement PE : pas de corrosion, pas d'incrustationMécanisme innovant à deux clapets pour une fermeture fiable dans toutes les conditions de serviceEntraînement à faible usure prouvé lors d'essais d'endurance par 2500 cycles d'essais dynamiquesHygiène : pas de zones mortes, pas d'eau stagnante, surface d'étanchéité minimiséeMatériaux métalliques résistants à la corrosionFaibles forces d'actionnement, fonctionnement aisé même à pleine pression différentielleHydraulique optimale grâce au passage à l'identique du tube, pas de rétrécissement (jusqu'à d180)Peu de rotations pour ouvrir/fermerNette économie de poids par rapport aux vannes métalliquesStabilité dans le fond de la tranchée grâce à une grande surface d'appuiLongueur des tubulures de raccordement d 90-d 180 conçue pour deux soudures, peut être raccourcie pour une construction compacteContour spécial pour un raccordement résistant à la traction et étanche à la saleté au tube fourreau du FRIALEN-FBSchaque vanne est contrôlée en usine après le montageLes données de fabrication sont enregistrées, archivées et peuvent être documentées au moyen d'un code-barres de traçabilité.	PE 100 SDR 11Pression de service maximale admissible 16 bar (eau)	INF	Vanne d'arrêt en PE sans perte de débit	FRIATEC	PE 100	Valves	Water Distribution	FRIALEN	8a8a80ed1be99e32011be99e789235f0	TIH81zZS0uk	-	Accessoires de sécurité FRIALEN	Vannes FRIALEN	450	19	9	225
616295	Vanne d'arrêt en PE sans perte de débit	-	84818069	616295	15,83	1	80	125	335	8	174	RL6	14,500	1.050,20	1	1.228,75	1	stck	Webanzeige, PK_EMEA, PK_PL_INF, DN_INF	616295-10	PEJEL	{"Ausschreibung_Text" :"FRIALOC vannes d'arrêt en PE pour les conduites d'alimentation en eau selon la norme DIN EN 805, resp. DVGW W400 Système "Vanne à clapet" <\/P> <\/P>Caractéristiques :<\/li>Dimensionnement PE 100 \/ SDR 11<\/li>Pression de service maximale admissible PN\/PFA 16 bar (eau)<\/li>Passage dans le même tube SDR11 (jusqu'à d 180), rabattu, <\/li>Pertes de pression particulièrement faibles <\/li>Mécanisme à deux clapets pour unetion fiable dans toutes les conditions de fonctionnement<\/li>Vannes papillon de haute qualité en polyamide<\/li> La vanne "respirante" s'adapte de manière flexible au contour du corps<\/li>Etanchéité progressive : Pression d'appui augmentant avec la pression interne grâce aux clapets d'arrêt flexibles<\/li>Pas de mesures de protection contre la corrosion nécessaires, car le corps et les extrémités à souder sont en PE-HD, la tige en acier inoxydable <\/li>Boîtieruse et les composants sont reliés de manière homogène et indissociable, pas de liaison mécanique <\/li>Raccord de tuyau selon EN12201-2 pour un montage homogène en termes de matériaux avec des raccords de serpentin. Autres possibilités de montage avec des brides à souder ou. technique de raccordement mécanique<\/li>Tubulure de raccordement extra longue dimensionnée pour 2 soudures (jusqu'à d 180)<\/li>Rinçage forcé : Pas de zones mortes, pas d'eau stagnante<\/li>Surface d'étanchéité minimisée, croissance microbiologique réduite <\/li>Joint de contour en EPDM relié de manière indissociable au clapet<\/li>Faible couple d'actionnement même à pleine pression différentielle <\/li>Usure prouvéeEntraînement à faible usure<\/li>Peu de tours pour l'actionnement (9 à 14)<\/li>Butées métalliques fixes (400Nm) de l'entraînement<\/li>Codage à barres pour la traçabilité automatique des composants (Traceability). Les données de fabrication et de contrôle sont enregistrées pour chaque composant individuel. Archivage des données pendant 10 ans. <\/li>Marquage permanent sur la bague d'identification avec numéro de composant individuel pour la traçabilité jusqu'au numéro de lot des composants et des données de contrôle <\/li>Chaque vanne est soumise à un test d'étanchéité, de résistance et de fonctionnement.<\/li>Faible poids<\/li>Construction sans entretien<\/li>Stabilité dans le fond de la fouille grâce à une grande surface d'appui.\\/li>Emballage individuel dans un carton de transport<\/li> Contour spécial pour une liaison résistante à la traction et étanche aux salissures avec le \t tube à douille du FRIALEN-FBS<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certificats KTW et homologation W270 disponibles <\/li>Certification DVGW selon DVGW W364 <\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"}	Domaine d'utilisation / ApplicationFRIALOC est utilisé comme robinetterie d'arrêt dans les systèmes de conduites de la distribution d'eau. Le passage libre du robinet d'arrêt en PE ne présente pas de rétrécissement par rapport au tube de raccordement SDR 11. L'actionnement s'effectue à partir du capuchon de rue via la tringlerie d'actionnement adaptée FBS. Grâce au mécanisme d'arrêt innovant, l'actionnement se fait en quelques tours et sans grand effort. Pour plus d'informations, voir cette fiche technique p.2 ou la fiche technique des kits de montage FRIALEN FBS fiche technique n° 63/07.Marque d'homologation DVGW délivrée : DW-6210BT0171. Veuillez tenir compte des marquages obligatoires directement sur le produit.da: diamètre de perçage max. de l'appareil de perçage externe.Instructions de mise en œuvreLe robinet d'arrêt FRIALOC est intégré de manière homogène dans la conduite PE par des raccords de sécurité FRIALEN au moyen du soudage FRIALEN. Des joints, des transitions de matériaux ou des liaisons mécaniques ne sont pas nécessaires à cet effet. L'assemblage homogène est durablement étanche et résistant aux forces longitudinales. Une protection contre la corrosion n'est pas nécessaire. Il est également possible de l'intégrer dans des réseaux de tuyaux existants en d'autres matériaux, par exemple au moyen de brides.Veuillez respecter les consignes de montage de l'armature d'arrêt FRIALOC dans les instructions de montage : Raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225.	De bonnes raisons pour le FRIALOC :FRIALOC permet de réaliser des conduites en PE entièrement soudées et homogènes, sans brides ni transitions de matériaux.Typiquement PE : pas de corrosion, pas d'incrustationMécanisme innovant à deux clapets pour une fermeture fiable dans toutes les conditions de serviceEntraînement à faible usure prouvé lors d'essais d'endurance par 2500 cycles d'essais dynamiquesHygiène : pas de zones mortes, pas d'eau stagnante, surface d'étanchéité minimiséeMatériaux métalliques résistants à la corrosionFaibles forces d'actionnement, fonctionnement aisé même à pleine pression différentielleHydraulique optimale grâce au passage à l'identique du tube, pas de rétrécissement (jusqu'à d180)Peu de rotations pour ouvrir/fermerNette économie de poids par rapport aux vannes métalliquesStabilité dans le fond de la tranchée grâce à une grande surface d'appuiLongueur des tubulures de raccordement d 90-d 180 conçue pour deux soudures, peut être raccourcie pour une construction compacteContour spécial pour un raccordement résistant à la traction et étanche à la saleté au tube fourreau du FRIALEN-FBSchaque vanne est contrôlée en usine après le montageLes données de fabrication sont enregistrées, archivées et peuvent être documentées au moyen d'un code-barres de traçabilité.	PE 100 SDR 11Pression de service maximale admissible 16 bar (eau)	INF	Vanne d'arrêt en PE sans perte de débit	FRIATEC	PE 100	Valves	Water Distribution	FRIALEN	8a8a80ed1be99e32011be99e789235f0	TIH81zZS0uk	-	Accessoires de sécurité FRIALEN	Vannes FRIALEN	450	19	9	225
616296	Vanne d'arrêt en PE sans perte de débit	-	84818069	616296	41,75	1	80	160	450	2	196	RL6	37,900	1.339,80	1	1.567,57	1	stck	Webanzeige, PK_EMEA, PK_PL_INF, DN_INF	616296-10	PEJEL	{"Ausschreibung_Text" :"FRIALOC vannes d'arrêt en PE pour les conduites d'alimentation en eau selon la norme DIN EN 805, resp. DVGW W400 Système "Vanne à clapet" <\/P> <\/P>Caractéristiques :<\/li>Dimensionnement PE 100 \/ SDR 11<\/li>Pression de service maximale admissible PN\/PFA 16 bar (eau)<\/li>Passage dans le même tube SDR11 (jusqu'à d 180), rabattu, <\/li>Pertes de pression particulièrement faibles <\/li>Mécanisme à deux clapets pour unetion fiable dans toutes les conditions de fonctionnement<\/li>Vannes papillon de haute qualité en polyamide<\/li> La vanne "respirante" s'adapte de manière flexible au contour du corps<\/li>Etanchéité progressive : Pression d'appui augmentant avec la pression interne grâce aux clapets d'arrêt flexibles<\/li>Pas de mesures de protection contre la corrosion nécessaires, car le corps et les extrémités à souder sont en PE-HD, la tige en acier inoxydable <\/li>Boîtieruse et les composants sont reliés de manière homogène et indissociable, pas de liaison mécanique <\/li>Raccord de tuyau selon EN12201-2 pour un montage homogène en termes de matériaux avec des raccords de serpentin. Autres possibilités de montage avec des brides à souder ou. technique de raccordement mécanique<\/li>Tubulure de raccordement extra longue dimensionnée pour 2 soudures (jusqu'à d 180)<\/li>Rinçage forcé : Pas de zones mortes, pas d'eau stagnante<\/li>Surface d'étanchéité minimisée, croissance microbiologique réduite <\/li>Joint de contour en EPDM relié de manière indissociable au clapet<\/li>Faible couple d'actionnement même à pleine pression différentielle <\/li>Usure prouvéeEntraînement à faible usure<\/li>Peu de tours pour l'actionnement (9 à 14)<\/li>Butées métalliques fixes (400Nm) de l'entraînement<\/li>Codage à barres pour la traçabilité automatique des composants (Traceability). Les données de fabrication et de contrôle sont enregistrées pour chaque composant individuel. Archivage des données pendant 10 ans. <\/li>Marquage permanent sur la bague d'identification avec numéro de composant individuel pour la traçabilité jusqu'au numéro de lot des composants et des données de contrôle <\/li>Chaque vanne est soumise à un test d'étanchéité, de résistance et de fonctionnement.<\/li>Faible poids<\/li>Construction sans entretien<\/li>Stabilité dans le fond de la fouille grâce à une grande surface d'appui.\\/li>Emballage individuel dans un carton de transport<\/li> Contour spécial pour une liaison résistante à la traction et étanche aux salissures avec le \t tube à douille du FRIALEN-FBS<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certificats KTW et homologation W270 disponibles <\/li>Certification DVGW selon DVGW W364 <\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"}	Domaine d'utilisation / ApplicationFRIALOC est utilisé comme robinetterie d'arrêt dans les systèmes de conduites de la distribution d'eau. Le passage libre du robinet d'arrêt en PE ne présente pas de rétrécissement par rapport au tube de raccordement SDR 11. L'actionnement s'effectue à partir du capuchon de rue via la tringlerie d'actionnement adaptée FBS. Grâce au mécanisme d'arrêt innovant, l'actionnement se fait en quelques tours et sans grand effort. Pour plus d'informations, voir cette fiche technique p.2 ou la fiche technique des kits de montage FRIALEN FBS fiche technique n° 63/07.Marque d'homologation DVGW délivrée : DW-6210BT0171. Veuillez tenir compte des marquages obligatoires directement sur le produit.da: diamètre de perçage max. de l'appareil de perçage externe.Instructions de mise en œuvreLe robinet d'arrêt FRIALOC est intégré de manière homogène dans la conduite PE par des raccords de sécurité FRIALEN au moyen du soudage FRIALEN. Des joints, des transitions de matériaux ou des liaisons mécaniques ne sont pas nécessaires à cet effet. L'assemblage homogène est durablement étanche et résistant aux forces longitudinales. Une protection contre la corrosion n'est pas nécessaire. Il est également possible de l'intégrer dans des réseaux de tuyaux existants en d'autres matériaux, par exemple au moyen de brides.Veuillez respecter les consignes de montage de l'armature d'arrêt FRIALOC dans les instructions de montage : Raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225.	De bonnes raisons pour le FRIALOC :FRIALOC permet de réaliser des conduites en PE entièrement soudées et homogènes, sans brides ni transitions de matériaux.Typiquement PE : pas de corrosion, pas d'incrustationMécanisme innovant à deux clapets pour une fermeture fiable dans toutes les conditions de serviceEntraînement à faible usure prouvé lors d'essais d'endurance par 2500 cycles d'essais dynamiquesHygiène : pas de zones mortes, pas d'eau stagnante, surface d'étanchéité minimiséeMatériaux métalliques résistants à la corrosionFaibles forces d'actionnement, fonctionnement aisé même à pleine pression différentielleHydraulique optimale grâce au passage à l'identique du tube, pas de rétrécissement (jusqu'à d180)Peu de rotations pour ouvrir/fermerNette économie de poids par rapport aux vannes métalliquesStabilité dans le fond de la tranchée grâce à une grande surface d'appuiLongueur des tubulures de raccordement d 90-d 180 conçue pour deux soudures, peut être raccourcie pour une construction compacteContour spécial pour un raccordement résistant à la traction et étanche à la saleté au tube fourreau du FRIALEN-FBSchaque vanne est contrôlée en usine après le montageLes données de fabrication sont enregistrées, archivées et peuvent être documentées au moyen d'un code-barres de traçabilité.	PE 100 SDR 11Pression de service maximale admissible 16 bar (eau)	INF	Vanne d'arrêt en PE sans perte de débit	FRIATEC	PE 100	Valves	Water Distribution	FRIALEN	8a8a80ed1be99e32011be99e789235f0	TIH81zZS0uk	-	Accessoires de sécurité FRIALEN	Vannes FRIALEN	608	19	14	330
616297	Vanne d'arrêt en PE sans perte de débit	-	84818069	616297	42,85	1	80	180	450	2	210	RL6	39,000	1.711,90	1	2.002,93	1	stck	Webanzeige, PK_EMEA, PK_PL_INF, DN_INF	616297-10	PEJEL	{"Ausschreibung_Text" :"FRIALOC vannes d'arrêt en PE pour les conduites d'alimentation en eau selon la norme DIN EN 805, resp. DVGW W400 Système "Vanne à clapet" <\/P> <\/P>Caractéristiques :<\/li>Dimensionnement PE 100 \/ SDR 11<\/li>Pression de service maximale admissible PN\/PFA 16 bar (eau)<\/li>Passage dans le même tube SDR11 (jusqu'à d 180), rabattu, <\/li>Pertes de pression particulièrement faibles <\/li>Mécanisme à deux clapets pour unetion fiable dans toutes les conditions de fonctionnement<\/li>Vannes papillon de haute qualité en polyamide<\/li> La vanne "respirante" s'adapte de manière flexible au contour du corps<\/li>Etanchéité progressive : Pression d'appui augmentant avec la pression interne grâce aux clapets d'arrêt flexibles<\/li>Pas de mesures de protection contre la corrosion nécessaires, car le corps et les extrémités à souder sont en PE-HD, la tige en acier inoxydable <\/li>Boîtieruse et les composants sont reliés de manière homogène et indissociable, pas de liaison mécanique <\/li>Raccord de tuyau selon EN12201-2 pour un montage homogène en termes de matériaux avec des raccords de serpentin. Autres possibilités de montage avec des brides à souder ou. technique de raccordement mécanique<\/li>Tubulure de raccordement extra longue dimensionnée pour 2 soudures (jusqu'à d 180)<\/li>Rinçage forcé : Pas de zones mortes, pas d'eau stagnante<\/li>Surface d'étanchéité minimisée, croissance microbiologique réduite <\/li>Joint de contour en EPDM relié de manière indissociable au clapet<\/li>Faible couple d'actionnement même à pleine pression différentielle <\/li>Usure prouvéeEntraînement à faible usure<\/li>Peu de tours pour l'actionnement (9 à 14)<\/li>Butées métalliques fixes (400Nm) de l'entraînement<\/li>Codage à barres pour la traçabilité automatique des composants (Traceability). Les données de fabrication et de contrôle sont enregistrées pour chaque composant individuel. Archivage des données pendant 10 ans. <\/li>Marquage permanent sur la bague d'identification avec numéro de composant individuel pour la traçabilité jusqu'au numéro de lot des composants et des données de contrôle <\/li>Chaque vanne est soumise à un test d'étanchéité, de résistance et de fonctionnement.<\/li>Faible poids<\/li>Construction sans entretien<\/li>Stabilité dans le fond de la fouille grâce à une grande surface d'appui.\\/li>Emballage individuel dans un carton de transport<\/li> Contour spécial pour une liaison résistante à la traction et étanche aux salissures avec le \t tube à douille du FRIALEN-FBS<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certificats KTW et homologation W270 disponibles <\/li>Certification DVGW selon DVGW W364 <\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"}	Domaine d'utilisation / ApplicationFRIALOC est utilisé comme robinetterie d'arrêt dans les systèmes de conduites de la distribution d'eau. Le passage libre du robinet d'arrêt en PE ne présente pas de rétrécissement par rapport au tube de raccordement SDR 11. L'actionnement s'effectue à partir du capuchon de rue via la tringlerie d'actionnement adaptée FBS. Grâce au mécanisme d'arrêt innovant, l'actionnement se fait en quelques tours et sans grand effort. Pour plus d'informations, voir cette fiche technique p.2 ou la fiche technique des kits de montage FRIALEN FBS fiche technique n° 63/07.Marque d'homologation DVGW délivrée : DW-6210BT0171. Veuillez tenir compte des marquages obligatoires directement sur le produit.da: diamètre de perçage max. de l'appareil de perçage externe.Instructions de mise en œuvreLe robinet d'arrêt FRIALOC est intégré de manière homogène dans la conduite PE par des raccords de sécurité FRIALEN au moyen du soudage FRIALEN. Des joints, des transitions de matériaux ou des liaisons mécaniques ne sont pas nécessaires à cet effet. L'assemblage homogène est durablement étanche et résistant aux forces longitudinales. Une protection contre la corrosion n'est pas nécessaire. Il est également possible de l'intégrer dans des réseaux de tuyaux existants en d'autres matériaux, par exemple au moyen de brides.Veuillez respecter les consignes de montage de l'armature d'arrêt FRIALOC dans les instructions de montage : Raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225.	De bonnes raisons pour le FRIALOC :FRIALOC permet de réaliser des conduites en PE entièrement soudées et homogènes, sans brides ni transitions de matériaux.Typiquement PE : pas de corrosion, pas d'incrustationMécanisme innovant à deux clapets pour une fermeture fiable dans toutes les conditions de serviceEntraînement à faible usure prouvé lors d'essais d'endurance par 2500 cycles d'essais dynamiquesHygiène : pas de zones mortes, pas d'eau stagnante, surface d'étanchéité minimiséeMatériaux métalliques résistants à la corrosionFaibles forces d'actionnement, fonctionnement aisé même à pleine pression différentielleHydraulique optimale grâce au passage à l'identique du tube, pas de rétrécissement (jusqu'à d180)Peu de rotations pour ouvrir/fermerNette économie de poids par rapport aux vannes métalliquesStabilité dans le fond de la tranchée grâce à une grande surface d'appuiLongueur des tubulures de raccordement d 90-d 180 conçue pour deux soudures, peut être raccourcie pour une construction compacteContour spécial pour un raccordement résistant à la traction et étanche à la saleté au tube fourreau du FRIALEN-FBSchaque vanne est contrôlée en usine après le montageLes données de fabrication sont enregistrées, archivées et peuvent être documentées au moyen d'un code-barres de traçabilité.	PE 100 SDR 11Pression de service maximale admissible 16 bar (eau)	INF	Vanne d'arrêt en PE sans perte de débit	FRIATEC	PE 100	Valves	Water Distribution	FRIALEN	8a8a80ed1be99e32011be99e789235f0	TIH81zZS0uk	-	Accessoires de sécurité FRIALEN	Vannes FRIALEN	608	19	14	330
616453	Vanne d'arrêt en PE sans perte de débit	-	84818069	616453	44,35	1	80	200	450	2	120	RL6	40,500	2.331,10	1	2.727,39	1	stck	Webanzeige, PK_EMEA, PK_PL_INF, DN_INF	616453-10	PEJEL	{"Ausschreibung_Text" :"FRIALOC vannes d'arrêt en PE pour les conduites d'alimentation en eau selon la norme DIN EN 805, resp. DVGW W400 Système "Vanne à clapet" <\/P> <\/P>Caractéristiques :<\/li>Dimensionnement PE 100 \/ SDR 11<\/li>Pression de service maximale admissible PN\/PFA 16 bar (eau)<\/li>Passage dans le même tube SDR11 (jusqu'à d 180), rabattu, <\/li>Pertes de pression particulièrement faibles <\/li>Mécanisme à deux clapets pour unetion fiable dans toutes les conditions de fonctionnement<\/li>Vannes papillon de haute qualité en polyamide<\/li> La vanne "respirante" s'adapte de manière flexible au contour du corps<\/li>Etanchéité progressive : Pression d'appui augmentant avec la pression interne grâce aux clapets d'arrêt flexibles<\/li>Pas de mesures de protection contre la corrosion nécessaires, car le corps et les extrémités à souder sont en PE-HD, la tige en acier inoxydable <\/li>Boîtieruse et les composants sont reliés de manière homogène et indissociable, pas de liaison mécanique <\/li>Raccord de tuyau selon EN12201-2 pour un montage homogène en termes de matériaux avec des raccords de serpentin. Autres possibilités de montage avec des brides à souder ou. technique de raccordement mécanique<\/li>Tubulure de raccordement extra longue dimensionnée pour 2 soudures (jusqu'à d 180)<\/li>Rinçage forcé : Pas de zones mortes, pas d'eau stagnante<\/li>Surface d'étanchéité minimisée, croissance microbiologique réduite <\/li>Joint de contour en EPDM relié de manière indissociable au clapet<\/li>Faible couple d'actionnement même à pleine pression différentielle <\/li>Usure prouvéeEntraînement à faible usure<\/li>Peu de tours pour l'actionnement (9 à 14)<\/li>Butées métalliques fixes (400Nm) de l'entraînement<\/li>Codage à barres pour la traçabilité automatique des composants (Traceability). Les données de fabrication et de contrôle sont enregistrées pour chaque composant individuel. Archivage des données pendant 10 ans. <\/li>Marquage permanent sur la bague d'identification avec numéro de composant individuel pour la traçabilité jusqu'au numéro de lot des composants et des données de contrôle <\/li>Chaque vanne est soumise à un test d'étanchéité, de résistance et de fonctionnement.<\/li>Faible poids<\/li>Construction sans entretien<\/li>Stabilité dans le fond de la fouille grâce à une grande surface d'appui.\\/li>Emballage individuel dans un carton de transport<\/li> Contour spécial pour une liaison résistante à la traction et étanche aux salissures avec le \t tube à douille du FRIALEN-FBS<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certificats KTW et homologation W270 disponibles <\/li>Certification DVGW selon DVGW W364 <\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"}	Domaine d'utilisation / ApplicationFRIALOC est utilisé comme robinetterie d'arrêt dans les systèmes de conduites de la distribution d'eau. Le passage libre du robinet d'arrêt en PE ne présente pas de rétrécissement par rapport au tube de raccordement SDR 11. L'actionnement s'effectue à partir du capuchon de rue via la tringlerie d'actionnement adaptée FBS. Grâce au mécanisme d'arrêt innovant, l'actionnement se fait en quelques tours et sans grand effort. Pour plus d'informations, voir cette fiche technique p.2 ou la fiche technique des kits de montage FRIALEN FBS fiche technique n° 63/07.Marque d'homologation DVGW délivrée : DW-6210BT0171. Veuillez tenir compte des marquages obligatoires directement sur le produit.da: diamètre de perçage max. de l'appareil de perçage externe.Instructions de mise en œuvreLe robinet d'arrêt FRIALOC est intégré de manière homogène dans la conduite PE par des raccords de sécurité FRIALEN au moyen du soudage FRIALEN. Des joints, des transitions de matériaux ou des liaisons mécaniques ne sont pas nécessaires à cet effet. L'assemblage homogène est durablement étanche et résistant aux forces longitudinales. Une protection contre la corrosion n'est pas nécessaire. Il est également possible de l'intégrer dans des réseaux de tuyaux existants en d'autres matériaux, par exemple au moyen de brides.Veuillez respecter les consignes de montage de l'armature d'arrêt FRIALOC dans les instructions de montage : Raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225.	De bonnes raisons pour le FRIALOC :FRIALOC permet de réaliser des conduites en PE entièrement soudées et homogènes, sans brides ni transitions de matériaux.Typiquement PE : pas de corrosion, pas d'incrustationMécanisme innovant à deux clapets pour une fermeture fiable dans toutes les conditions de serviceEntraînement à faible usure prouvé lors d'essais d'endurance par 2500 cycles d'essais dynamiquesHygiène : pas de zones mortes, pas d'eau stagnante, surface d'étanchéité minimiséeMatériaux métalliques résistants à la corrosionFaibles forces d'actionnement, fonctionnement aisé même à pleine pression différentielleHydraulique optimale grâce au passage à l'identique du tube, pas de rétrécissement (jusqu'à d180)Peu de rotations pour ouvrir/fermerNette économie de poids par rapport aux vannes métalliquesStabilité dans le fond de la tranchée grâce à une grande surface d'appuiLongueur des tubulures de raccordement d 90-d 180 conçue pour deux soudures, peut être raccourcie pour une construction compacteContour spécial pour un raccordement résistant à la traction et étanche à la saleté au tube fourreau du FRIALEN-FBSchaque vanne est contrôlée en usine après le montageLes données de fabrication sont enregistrées, archivées et peuvent être documentées au moyen d'un code-barres de traçabilité.	PE 100 SDR 11Pression de service maximale admissible 16 bar (eau)	INF	Vanne d'arrêt en PE sans perte de débit	FRIATEC	PE 100	Valves	Water Distribution	FRIALEN	8a8a80ed1be99e32011be99e789235f0	TIH81zZS0uk	-	Accessoires de sécurité FRIALEN	Vannes FRIALEN	608	19	14	330
616298	Vanne d'arrêt en PE sans perte de débit	-	84818069	616298	44,35	1	80	225	450	2	124	RL6	40,500	2.410,40	1	2.820,18	1	stck	Webanzeige, PK_EMEA, PK_PL_INF, DN_INF	616298-10	PEJEL	{"Ausschreibung_Text" :"FRIALOC vannes d'arrêt en PE pour les conduites d'alimentation en eau selon la norme DIN EN 805, resp. DVGW W400 Système "Vanne à clapet" <\/P> <\/P>Caractéristiques :<\/li>Dimensionnement PE 100 \/ SDR 11<\/li>Pression de service maximale admissible PN\/PFA 16 bar (eau)<\/li>Passage dans le même tube SDR11 (jusqu'à d 180), rabattu, <\/li>Pertes de pression particulièrement faibles <\/li>Mécanisme à deux clapets pour unetion fiable dans toutes les conditions de fonctionnement<\/li>Vannes papillon de haute qualité en polyamide<\/li> La vanne "respirante" s'adapte de manière flexible au contour du corps<\/li>Etanchéité progressive : Pression d'appui augmentant avec la pression interne grâce aux clapets d'arrêt flexibles<\/li>Pas de mesures de protection contre la corrosion nécessaires, car le corps et les extrémités à souder sont en PE-HD, la tige en acier inoxydable <\/li>Boîtieruse et les composants sont reliés de manière homogène et indissociable, pas de liaison mécanique <\/li>Raccord de tuyau selon EN12201-2 pour un montage homogène en termes de matériaux avec des raccords de serpentin. Autres possibilités de montage avec des brides à souder ou. technique de raccordement mécanique<\/li>Tubulure de raccordement extra longue dimensionnée pour 2 soudures (jusqu'à d 180)<\/li>Rinçage forcé : Pas de zones mortes, pas d'eau stagnante<\/li>Surface d'étanchéité minimisée, croissance microbiologique réduite <\/li>Joint de contour en EPDM relié de manière indissociable au clapet<\/li>Faible couple d'actionnement même à pleine pression différentielle <\/li>Usure prouvéeEntraînement à faible usure<\/li>Peu de tours pour l'actionnement (9 à 14)<\/li>Butées métalliques fixes (400Nm) de l'entraînement<\/li>Codage à barres pour la traçabilité automatique des composants (Traceability). Les données de fabrication et de contrôle sont enregistrées pour chaque composant individuel. Archivage des données pendant 10 ans. <\/li>Marquage permanent sur la bague d'identification avec numéro de composant individuel pour la traçabilité jusqu'au numéro de lot des composants et des données de contrôle <\/li>Chaque vanne est soumise à un test d'étanchéité, de résistance et de fonctionnement.<\/li>Faible poids<\/li>Construction sans entretien<\/li>Stabilité dans le fond de la fouille grâce à une grande surface d'appui.\\/li>Emballage individuel dans un carton de transport<\/li> Contour spécial pour une liaison résistante à la traction et étanche aux salissures avec le \t tube à douille du FRIALEN-FBS<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certificats KTW et homologation W270 disponibles <\/li>Certification DVGW selon DVGW W364 <\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"}	Domaine d'utilisation / ApplicationFRIALOC est utilisé comme robinetterie d'arrêt dans les systèmes de conduites de la distribution d'eau. Le passage libre du robinet d'arrêt en PE ne présente pas de rétrécissement par rapport au tube de raccordement SDR 11. L'actionnement s'effectue à partir du capuchon de rue via la tringlerie d'actionnement adaptée FBS. Grâce au mécanisme d'arrêt innovant, l'actionnement se fait en quelques tours et sans grand effort. Pour plus d'informations, voir cette fiche technique p.2 ou la fiche technique des kits de montage FRIALEN FBS fiche technique n° 63/07.Marque d'homologation DVGW délivrée : DW-6210BT0171. Veuillez tenir compte des marquages obligatoires directement sur le produit.da: diamètre de perçage max. de l'appareil de perçage externe.Instructions de mise en œuvreLe robinet d'arrêt FRIALOC est intégré de manière homogène dans la conduite PE par des raccords de sécurité FRIALEN au moyen du soudage FRIALEN. Des joints, des transitions de matériaux ou des liaisons mécaniques ne sont pas nécessaires à cet effet. L'assemblage homogène est durablement étanche et résistant aux forces longitudinales. Une protection contre la corrosion n'est pas nécessaire. Il est également possible de l'intégrer dans des réseaux de tuyaux existants en d'autres matériaux, par exemple au moyen de brides.Veuillez respecter les consignes de montage de l'armature d'arrêt FRIALOC dans les instructions de montage : Raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225.	De bonnes raisons pour le FRIALOC :FRIALOC permet de réaliser des conduites en PE entièrement soudées et homogènes, sans brides ni transitions de matériaux.Typiquement PE : pas de corrosion, pas d'incrustationMécanisme innovant à deux clapets pour une fermeture fiable dans toutes les conditions de serviceEntraînement à faible usure prouvé lors d'essais d'endurance par 2500 cycles d'essais dynamiquesHygiène : pas de zones mortes, pas d'eau stagnante, surface d'étanchéité minimiséeMatériaux métalliques résistants à la corrosionFaibles forces d'actionnement, fonctionnement aisé même à pleine pression différentielleHydraulique optimale grâce au passage à l'identique du tube, pas de rétrécissement (jusqu'à d180)Peu de rotations pour ouvrir/fermerNette économie de poids par rapport aux vannes métalliquesStabilité dans le fond de la tranchée grâce à une grande surface d'appuiLongueur des tubulures de raccordement d 90-d 180 conçue pour deux soudures, peut être raccourcie pour une construction compacteContour spécial pour un raccordement résistant à la traction et étanche à la saleté au tube fourreau du FRIALEN-FBSchaque vanne est contrôlée en usine après le montageLes données de fabrication sont enregistrées, archivées et peuvent être documentées au moyen d'un code-barres de traçabilité.	PE 100 SDR 11Pression de service maximale admissible 16 bar (eau)	INF	Vanne d'arrêt en PE sans perte de débit	FRIATEC	PE 100	Valves	Water Distribution	FRIALEN	8a8a80ed1be99e32011be99e789235f0	TIH81zZS0uk	-	Accessoires de sécurité FRIALEN	Vannes FRIALEN	608	19	14	330
616438	Vanne d'arrêt en PE sans perte de débit	-	84818069	616438	45,79	1	80	250	450	2	132	RL6	41,940	2.488,40	1	2.911,43	1	stck	Webanzeige, PK_EMEA, PK_PL_INF, DN_INF	616438-10	PEJEL	{"Ausschreibung_Text" :"FRIALOC vannes d'arrêt en PE pour les conduites d'alimentation en eau selon la norme DIN EN 805, resp. DVGW W400 Système "Vanne à clapet" <\/P> <\/P>Caractéristiques :<\/li>Dimensionnement PE 100 \/ SDR 11<\/li>Pression de service maximale admissible PN\/PFA 16 bar (eau)<\/li>Passage dans le même tube SDR11 (jusqu'à d 180), rabattu, <\/li>Pertes de pression particulièrement faibles <\/li>Mécanisme à deux clapets pour unetion fiable dans toutes les conditions de fonctionnement<\/li>Vannes papillon de haute qualité en polyamide<\/li> La vanne "respirante" s'adapte de manière flexible au contour du corps<\/li>Etanchéité progressive : Pression d'appui augmentant avec la pression interne grâce aux clapets d'arrêt flexibles<\/li>Pas de mesures de protection contre la corrosion nécessaires, car le corps et les extrémités à souder sont en PE-HD, la tige en acier inoxydable <\/li>Boîtieruse et les composants sont reliés de manière homogène et indissociable, pas de liaison mécanique <\/li>Raccord de tuyau selon EN12201-2 pour un montage homogène en termes de matériaux avec des raccords de serpentin. Autres possibilités de montage avec des brides à souder ou. technique de raccordement mécanique<\/li>Tubulure de raccordement extra longue dimensionnée pour 2 soudures (jusqu'à d 180)<\/li>Rinçage forcé : Pas de zones mortes, pas d'eau stagnante<\/li>Surface d'étanchéité minimisée, croissance microbiologique réduite <\/li>Joint de contour en EPDM relié de manière indissociable au clapet<\/li>Faible couple d'actionnement même à pleine pression différentielle <\/li>Usure prouvéeEntraînement à faible usure<\/li>Peu de tours pour l'actionnement (9 à 14)<\/li>Butées métalliques fixes (400Nm) de l'entraînement<\/li>Codage à barres pour la traçabilité automatique des composants (Traceability). Les données de fabrication et de contrôle sont enregistrées pour chaque composant individuel. Archivage des données pendant 10 ans. <\/li>Marquage permanent sur la bague d'identification avec numéro de composant individuel pour la traçabilité jusqu'au numéro de lot des composants et des données de contrôle <\/li>Chaque vanne est soumise à un test d'étanchéité, de résistance et de fonctionnement.<\/li>Faible poids<\/li>Construction sans entretien<\/li>Stabilité dans le fond de la fouille grâce à une grande surface d'appui.\\/li>Emballage individuel dans un carton de transport<\/li> Contour spécial pour une liaison résistante à la traction et étanche aux salissures avec le \t tube à douille du FRIALEN-FBS<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certificats KTW et homologation W270 disponibles <\/li>Certification DVGW selon DVGW W364 <\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"}	Domaine d'utilisation / ApplicationFRIALOC est utilisé comme robinetterie d'arrêt dans les systèmes de conduites de la distribution d'eau. Le passage libre du robinet d'arrêt en PE ne présente pas de rétrécissement par rapport au tube de raccordement SDR 11. L'actionnement s'effectue à partir du capuchon de rue via la tringlerie d'actionnement adaptée FBS. Grâce au mécanisme d'arrêt innovant, l'actionnement se fait en quelques tours et sans grand effort. Pour plus d'informations, voir cette fiche technique p.2 ou la fiche technique des kits de montage FRIALEN FBS fiche technique n° 63/07.Marque d'homologation DVGW délivrée : DW-6210BT0171. Veuillez tenir compte des marquages obligatoires directement sur le produit.da: diamètre de perçage max. de l'appareil de perçage externe.Instructions de mise en œuvreLe robinet d'arrêt FRIALOC est intégré de manière homogène dans la conduite PE par des raccords de sécurité FRIALEN au moyen du soudage FRIALEN. Des joints, des transitions de matériaux ou des liaisons mécaniques ne sont pas nécessaires à cet effet. L'assemblage homogène est durablement étanche et résistant aux forces longitudinales. Une protection contre la corrosion n'est pas nécessaire. Il est également possible de l'intégrer dans des réseaux de tuyaux existants en d'autres matériaux, par exemple au moyen de brides.Veuillez respecter les consignes de montage de l'armature d'arrêt FRIALOC dans les instructions de montage : Raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225.	De bonnes raisons pour le FRIALOC :FRIALOC permet de réaliser des conduites en PE entièrement soudées et homogènes, sans brides ni transitions de matériaux.Typiquement PE : pas de corrosion, pas d'incrustationMécanisme innovant à deux clapets pour une fermeture fiable dans toutes les conditions de serviceEntraînement à faible usure prouvé lors d'essais d'endurance par 2500 cycles d'essais dynamiquesHygiène : pas de zones mortes, pas d'eau stagnante, surface d'étanchéité minimiséeMatériaux métalliques résistants à la corrosionFaibles forces d'actionnement, fonctionnement aisé même à pleine pression différentielleHydraulique optimale grâce au passage à l'identique du tube, pas de rétrécissement (jusqu'à d180)Peu de rotations pour ouvrir/fermerNette économie de poids par rapport aux vannes métalliquesStabilité dans le fond de la tranchée grâce à une grande surface d'appuiLongueur des tubulures de raccordement d 90-d 180 conçue pour deux soudures, peut être raccourcie pour une construction compacteContour spécial pour un raccordement résistant à la traction et étanche à la saleté au tube fourreau du FRIALEN-FBSchaque vanne est contrôlée en usine après le montageLes données de fabrication sont enregistrées, archivées et peuvent être documentées au moyen d'un code-barres de traçabilité.	PE 100 SDR 11Pression de service maximale admissible 16 bar (eau)	INF	Vanne d'arrêt en PE sans perte de débit	FRIATEC	PE 100	Valves	Water Distribution	FRIALEN	8a8a80ed1be99e32011be99e789235f0	TIH81zZS0uk	-	Accessoires de sécurité FRIALEN	Vannes FRIALEN	608	19	14	330

Domaine d'utilisation / Application

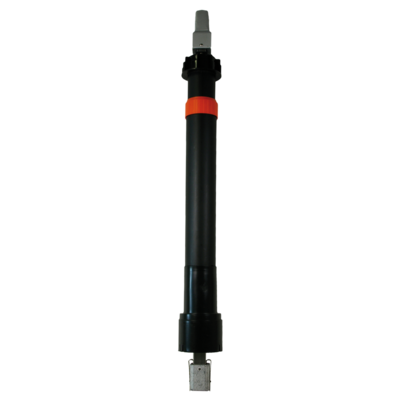

FRIALOC est utilisé comme robinetterie d'arrêt dans les systèmes de conduites de la distribution d'eau. Le passage libre du robinet d'arrêt en PE ne présente pas de rétrécissement par rapport au tube de raccordement SDR 11. L'actionnement s'effectue à partir du capuchon de rue via la tringlerie d'actionnement adaptée FBS. Grâce au mécanisme d'arrêt innovant, l'actionnement se fait en quelques tours et sans grand effort. Pour plus d'informations, voir cette fiche technique p.2 ou la fiche technique des kits de montage FRIALEN FBS fiche technique n° 63/07.

Marque d'homologation DVGW délivrée : DW-6210BT0171. Veuillez tenir compte des marquages obligatoires directement sur le produit.

_da: diamètre de perçage max. de l'appareil de perçage externe.

Instructions de mise en œuvre

Le robinet d'arrêt FRIALOC est intégré de manière homogène dans la conduite PE par des raccords de sécurité FRIALEN au moyen du soudage FRIALEN. Des joints, des transitions de matériaux ou des liaisons mécaniques ne sont pas nécessaires à cet effet. L'assemblage homogène est durablement étanche et résistant aux forces longitudinales. Une protection contre la corrosion n'est pas nécessaire. Il est également possible de l'intégrer dans des réseaux de tuyaux existants en d'autres matériaux, par exemple au moyen de brides.

Veuillez respecter les consignes de montage de l'armature d'arrêt FRIALOC dans les instructions de montage : Raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225.

De bonnes raisons pour le FRIALOC :

FRIALOC permet de réaliser des conduites en PE entièrement soudées et homogènes, sans brides ni transitions de matériaux.

Typiquement PE : pas de corrosion, pas d'incrustation

Mécanisme innovant à deux clapets pour une fermeture fiable dans toutes les conditions de service

Entraînement à faible usure prouvé lors d'essais d'endurance par 2500 cycles d'essais dynamiques

Hygiène : pas de zones mortes, pas d'eau stagnante, surface d'étanchéité minimisée

Matériaux métalliques résistants à la corrosion

Faibles forces d'actionnement, fonctionnement aisé même à pleine pression différentielle

Hydraulique optimale grâce au passage à l'identique du tube, pas de rétrécissement (jusqu'à d180)

Peu de rotations pour ouvrir/fermer

Nette économie de poids par rapport aux vannes métalliques

Stabilité dans le fond de la tranchée grâce à une grande surface d'appui

Longueur des tubulures de raccordement d 90-d 180 conçue pour deux soudures, peut être raccourcie pour une construction compacte

Contour spécial pour un raccordement résistant à la traction et étanche à la saleté au tube fourreau du FRIALEN-FBS

chaque vanne est contrôlée en usine après le montage

Les données de fabrication sont enregistrées, archivées et peuvent être documentées au moyen d'un code-barres de traçabilité.
