KH

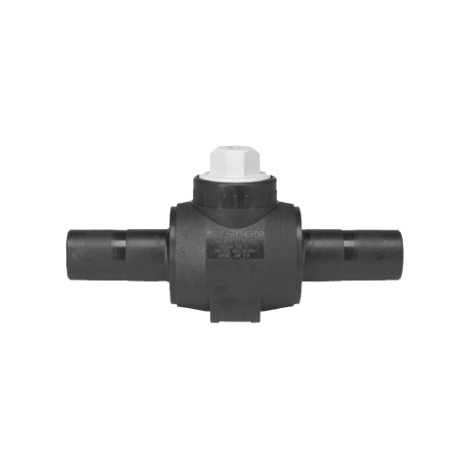

Vanne à bille pour gaz
Vanne à bille KH pour gaz
- gaz et H2
- Pression de service : MOP (gaz) 10 bar
- Matériau : PE 100
- Joint d'étanchéité : NBR
- Diamètre intérieur identique à celui du tube
- 1/4 de tour pour l'ouverture et la fermeture
- Marque de contrôle DVGW : DG-8631AU2251 et DG-8631AU2252
Remarque:
A partir du diamètre nominal d 50, il faut utiliser un KBS d 63 - d 225.
Il existe à cet effet une tige d'actionnement KBS adaptée pour les ouvertures de clé SW14 et SW30.
PE 100 SDR 11
Pression de service maximale admissible 10 bar (gaz)
| Référence | Nom | info-bulle | Code produit d'origine | Article | QuantitИ de boНtes | d1 | d | Quantité par palette | t | rgb | Poids |
Prix 1 | BX | Prix ??VK | h1 | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | Fiche technique Texte 2 | Fiche technique Texte 1 | Titre du tableau | hwg | Titre | Marque | Matц┐б╘riau | qwProduct | qwSolution | Productbrand | Accessoires qw | Pilotage eau/gaz | Produit Plage | Categories | H | SW1 | SW2 | d1 | h | product.detail.attribute.Artikelgruppe | product.detail.attribute.Group1Headline | product.detail.attribute.hierarchie1 | product.detail.attribute.hierarchie2 | product.detail.attribute.qw_measurement_system |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 616470 | Vanne à bille pour gaz | - | 84818081 | 616470 | 1 | 24 | 20 | 100 | 98 | RL5 | 0,620 | 190,40 | 1 | 222,78 | 88 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616470-10 | PEJEL | {"Artikelgruppe" :"Kugelhahn<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Ventilateurs \/ Valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes robinets à boisseau sphérique FRIALEN KH avec joint NBR sont utilisés comme robinetterie d'arrêt dans les conduites de gaz et d'eau (pas d'eau potable !) et les conduites d'air comprimé. Le passage du robinet (d1) correspond environ au diamètre intérieur de la tubulure SDR 11 sans rétrécissement.L'ouverture et la fermeture du robinet à boisseau sphérique FRIALEN s'effectuent par 1/4 de tour de l'élément de commande. La tringlerie d'actionnement FRIALEN KBS permet la commande à partir du capuchon de rue et est parfaitement adaptée au robinet à boisseau sphérique.Pour plus d'informations, voir cette fiche technique p.2 ou la fiche technique FRIALEN kits de montage KBS fiche technique n° 22/00.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17.6. Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit.Marques de contrôle DVGW délivrées : DG-8631AU2251 et DG-8631AU2252.Instructions de traitementLes extrémités à souder en PE des robinets à boisseau sphérique FRIALEN KH sont reliées à une canalisation PE-HD à l'aide de manchons, coudes ou pièces en T FRIALEN. Le soudage est effectué par soudage FRIALEN - étanche et résistant aux forces longitudinales.Les extrémités à souder sont réalisées selon les exigences générales de montage (voir "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225) (enlever/nettoyer la peau d'oxyde, etc.). Avant le soudage, le robinet à boisseau sphérique FRIALEN doit être orienté en fonction de l'actionnement prévu afin de garantir une assise correcte de la tringlerie d'actionnement FRIALEN KBS. | De bonnes raisons pour les robinets à boisseau sphérique FRIALEN KHLe robinet à boisseau sphérique FRIALEN permet d'obtenir un réseau de tuyaux PE-HD entièrement soudé, sans pièces de transition vers d'autres matériaux ou raccords à brides.Bonne aptitude au ramonage, car pas de rétrécissement du diamètre intérieurInsensible aux charges de flexion, car bille flottante, joints axiaux dans l'axe de la bille et regroupement du guidage et de l'étanchéité de la bille en une seule piècePas de dépôts sur les surfaces internes, insensible aux réactions chimiques et électriquesPertes de pression particulièrement faibles, vitesse d'écoulement optimalePas de travaux d'isolation longs et coûteuxFaible couple d'actionnementFaible poids, construction compacteLes embouts de sortie prolongés permettent de souder deux foisPosition ouverte et fermée avec une butée définie et solidement exécutéeActionnement par tringlerie télescopique KBSCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Vanne à bille pour gaz | FRIATEC | PE 100 | Valves | Gas Distribution | FRIALEN | 8a8a80ed1be99e32011be99e7b033a5b | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 138 | 50 x 50 | 20 | 24 | 40 | Kugelhahn</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN Sicherheitsfittings | FRIALEN Ventilateurs / Valves | métrique |
| 616471 | Vanne à bille pour gaz | - | 84818081 | 616471 | 1 | 24 | 25 | 170 | 98 | RL5 | 0,630 | 190,40 | 1 | 222,78 | 85,5 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616471-10 | PEJEL | {"Artikelgruppe" :"Kugelhahn<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Ventilateurs \/ Valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes robinets à boisseau sphérique FRIALEN KH avec joint NBR sont utilisés comme robinetterie d'arrêt dans les conduites de gaz et d'eau (pas d'eau potable !) et les conduites d'air comprimé. Le passage du robinet (d1) correspond environ au diamètre intérieur de la tubulure SDR 11 sans rétrécissement.L'ouverture et la fermeture du robinet à boisseau sphérique FRIALEN s'effectuent par 1/4 de tour de l'élément de commande. La tringlerie d'actionnement FRIALEN KBS permet la commande à partir du capuchon de rue et est parfaitement adaptée au robinet à boisseau sphérique.Pour plus d'informations, voir cette fiche technique p.2 ou la fiche technique FRIALEN kits de montage KBS fiche technique n° 22/00.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17.6. Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit.Marques de contrôle DVGW délivrées : DG-8631AU2251 et DG-8631AU2252.Instructions de traitementLes extrémités à souder en PE des robinets à boisseau sphérique FRIALEN KH sont reliées à une canalisation PE-HD à l'aide de manchons, coudes ou pièces en T FRIALEN. Le soudage est effectué par soudage FRIALEN - étanche et résistant aux forces longitudinales.Les extrémités à souder sont réalisées selon les exigences générales de montage (voir "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225) (enlever/nettoyer la peau d'oxyde, etc.). Avant le soudage, le robinet à boisseau sphérique FRIALEN doit être orienté en fonction de l'actionnement prévu afin de garantir une assise correcte de la tringlerie d'actionnement FRIALEN KBS. | De bonnes raisons pour les robinets à boisseau sphérique FRIALEN KHLe robinet à boisseau sphérique FRIALEN permet d'obtenir un réseau de tuyaux PE-HD entièrement soudé, sans pièces de transition vers d'autres matériaux ou raccords à brides.Bonne aptitude au ramonage, car pas de rétrécissement du diamètre intérieurInsensible aux charges de flexion, car bille flottante, joints axiaux dans l'axe de la bille et regroupement du guidage et de l'étanchéité de la bille en une seule piècePas de dépôts sur les surfaces internes, insensible aux réactions chimiques et électriquesPertes de pression particulièrement faibles, vitesse d'écoulement optimalePas de travaux d'isolation longs et coûteuxFaible couple d'actionnementFaible poids, construction compacteLes embouts de sortie prolongés permettent de souder deux foisPosition ouverte et fermée avec une butée définie et solidement exécutéeActionnement par tringlerie télescopique KBSCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Vanne à bille pour gaz | FRIATEC | PE 100 | Valves | Gas Distribution | FRIALEN | 8a8a80ed1be99e32011be99e7b033a5b | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 138 | 50 x 50 | 20 | 24 | 40 | Kugelhahn</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN Sicherheitsfittings | FRIALEN Ventilateurs / Valves | métrique |
| 616176 | Vanne à bille pour gaz | - | 84818081 | 616176 | 1 | 34 | 32 | 100 | 108 | RL5 | 0,870 | 340,80 | 1 | 398,74 | 92 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616176-10 | PEJEL | {"Artikelgruppe" :"Kugelhahn<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Ventilateurs \/ Valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes robinets à boisseau sphérique FRIALEN KH avec joint NBR sont utilisés comme robinetterie d'arrêt dans les conduites de gaz et d'eau (pas d'eau potable !) et les conduites d'air comprimé. Le passage du robinet (d1) correspond environ au diamètre intérieur de la tubulure SDR 11 sans rétrécissement.L'ouverture et la fermeture du robinet à boisseau sphérique FRIALEN s'effectuent par 1/4 de tour de l'élément de commande. La tringlerie d'actionnement FRIALEN KBS permet la commande à partir du capuchon de rue et est parfaitement adaptée au robinet à boisseau sphérique.Pour plus d'informations, voir cette fiche technique p.2 ou la fiche technique FRIALEN kits de montage KBS fiche technique n° 22/00.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17.6. Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit.Marques de contrôle DVGW délivrées : DG-8631AU2251 et DG-8631AU2252.Instructions de traitementLes extrémités à souder en PE des robinets à boisseau sphérique FRIALEN KH sont reliées à une canalisation PE-HD à l'aide de manchons, coudes ou pièces en T FRIALEN. Le soudage est effectué par soudage FRIALEN - étanche et résistant aux forces longitudinales.Les extrémités à souder sont réalisées selon les exigences générales de montage (voir "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225) (enlever/nettoyer la peau d'oxyde, etc.). Avant le soudage, le robinet à boisseau sphérique FRIALEN doit être orienté en fonction de l'actionnement prévu afin de garantir une assise correcte de la tringlerie d'actionnement FRIALEN KBS. | De bonnes raisons pour les robinets à boisseau sphérique FRIALEN KHLe robinet à boisseau sphérique FRIALEN permet d'obtenir un réseau de tuyaux PE-HD entièrement soudé, sans pièces de transition vers d'autres matériaux ou raccords à brides.Bonne aptitude au ramonage, car pas de rétrécissement du diamètre intérieurInsensible aux charges de flexion, car bille flottante, joints axiaux dans l'axe de la bille et regroupement du guidage et de l'étanchéité de la bille en une seule piècePas de dépôts sur les surfaces internes, insensible aux réactions chimiques et électriquesPertes de pression particulièrement faibles, vitesse d'écoulement optimalePas de travaux d'isolation longs et coûteuxFaible couple d'actionnementFaible poids, construction compacteLes embouts de sortie prolongés permettent de souder deux foisPosition ouverte et fermée avec une butée définie et solidement exécutéeActionnement par tringlerie télescopique KBSCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Vanne à bille pour gaz | FRIATEC | PE 100 | Valves | Gas Distribution | FRIALEN | 8a8a80ed1be99e32011be99e7b033a5b | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 156 | 50 x 50 | 20 | 34 | 48 | Kugelhahn</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN Sicherheitsfittings | FRIALEN Ventilateurs / Valves | métrique |
| 616177 | Vanne à bille pour gaz | - | 84818081 | 616177 | 1 | 34 | 40 | 100 | 108 | RL5 | 0,900 | 428,50 | 1 | 501,35 | 88 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616177-10 | PEJEL | {"Artikelgruppe" :"Kugelhahn<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Ventilateurs \/ Valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes robinets à boisseau sphérique FRIALEN KH avec joint NBR sont utilisés comme robinetterie d'arrêt dans les conduites de gaz et d'eau (pas d'eau potable !) et les conduites d'air comprimé. Le passage du robinet (d1) correspond environ au diamètre intérieur de la tubulure SDR 11 sans rétrécissement.L'ouverture et la fermeture du robinet à boisseau sphérique FRIALEN s'effectuent par 1/4 de tour de l'élément de commande. La tringlerie d'actionnement FRIALEN KBS permet la commande à partir du capuchon de rue et est parfaitement adaptée au robinet à boisseau sphérique.Pour plus d'informations, voir cette fiche technique p.2 ou la fiche technique FRIALEN kits de montage KBS fiche technique n° 22/00.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17.6. Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit.Marques de contrôle DVGW délivrées : DG-8631AU2251 et DG-8631AU2252.Instructions de traitementLes extrémités à souder en PE des robinets à boisseau sphérique FRIALEN KH sont reliées à une canalisation PE-HD à l'aide de manchons, coudes ou pièces en T FRIALEN. Le soudage est effectué par soudage FRIALEN - étanche et résistant aux forces longitudinales.Les extrémités à souder sont réalisées selon les exigences générales de montage (voir "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225) (enlever/nettoyer la peau d'oxyde, etc.). Avant le soudage, le robinet à boisseau sphérique FRIALEN doit être orienté en fonction de l'actionnement prévu afin de garantir une assise correcte de la tringlerie d'actionnement FRIALEN KBS. | De bonnes raisons pour les robinets à boisseau sphérique FRIALEN KHLe robinet à boisseau sphérique FRIALEN permet d'obtenir un réseau de tuyaux PE-HD entièrement soudé, sans pièces de transition vers d'autres matériaux ou raccords à brides.Bonne aptitude au ramonage, car pas de rétrécissement du diamètre intérieurInsensible aux charges de flexion, car bille flottante, joints axiaux dans l'axe de la bille et regroupement du guidage et de l'étanchéité de la bille en une seule piècePas de dépôts sur les surfaces internes, insensible aux réactions chimiques et électriquesPertes de pression particulièrement faibles, vitesse d'écoulement optimalePas de travaux d'isolation longs et coûteuxFaible couple d'actionnementFaible poids, construction compacteLes embouts de sortie prolongés permettent de souder deux foisPosition ouverte et fermée avec une butée définie et solidement exécutéeActionnement par tringlerie télescopique KBSCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Vanne à bille pour gaz | FRIATEC | PE 100 | Valves | Gas Distribution | FRIALEN | 8a8a80ed1be99e32011be99e7b033a5b | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 156 | 50 x 50 | 20 | 34 | 48 | Kugelhahn</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN Sicherheitsfittings | FRIALEN Ventilateurs / Valves | métrique |
| 616178 | Vanne à bille pour gaz | - | 84818081 | 616178 | 1 | 51 | 50 | 50 | 129 | RL5 | 2,380 | 428,50 | 1 | 501,35 | 109 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616178-10 | PEJEL | {"Artikelgruppe" :"Kugelhahn<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Ventilateurs \/ Valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes robinets à boisseau sphérique FRIALEN KH avec joint NBR sont utilisés comme robinetterie d'arrêt dans les conduites de gaz et d'eau (pas d'eau potable !) et les conduites d'air comprimé. Le passage du robinet (d1) correspond environ au diamètre intérieur de la tubulure SDR 11 sans rétrécissement.L'ouverture et la fermeture du robinet à boisseau sphérique FRIALEN s'effectuent par 1/4 de tour de l'élément de commande. La tringlerie d'actionnement FRIALEN KBS permet la commande à partir du capuchon de rue et est parfaitement adaptée au robinet à boisseau sphérique.Pour plus d'informations, voir cette fiche technique p.2 ou la fiche technique FRIALEN kits de montage KBS fiche technique n° 22/00.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17.6. Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit.Marques de contrôle DVGW délivrées : DG-8631AU2251 et DG-8631AU2252.Instructions de traitementLes extrémités à souder en PE des robinets à boisseau sphérique FRIALEN KH sont reliées à une canalisation PE-HD à l'aide de manchons, coudes ou pièces en T FRIALEN. Le soudage est effectué par soudage FRIALEN - étanche et résistant aux forces longitudinales.Les extrémités à souder sont réalisées selon les exigences générales de montage (voir "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225) (enlever/nettoyer la peau d'oxyde, etc.). Avant le soudage, le robinet à boisseau sphérique FRIALEN doit être orienté en fonction de l'actionnement prévu afin de garantir une assise correcte de la tringlerie d'actionnement FRIALEN KBS. | De bonnes raisons pour les robinets à boisseau sphérique FRIALEN KHLe robinet à boisseau sphérique FRIALEN permet d'obtenir un réseau de tuyaux PE-HD entièrement soudé, sans pièces de transition vers d'autres matériaux ou raccords à brides.Bonne aptitude au ramonage, car pas de rétrécissement du diamètre intérieurInsensible aux charges de flexion, car bille flottante, joints axiaux dans l'axe de la bille et regroupement du guidage et de l'étanchéité de la bille en une seule piècePas de dépôts sur les surfaces internes, insensible aux réactions chimiques et électriquesPertes de pression particulièrement faibles, vitesse d'écoulement optimalePas de travaux d'isolation longs et coûteuxFaible couple d'actionnementFaible poids, construction compacteLes embouts de sortie prolongés permettent de souder deux foisPosition ouverte et fermée avec une butée définie et solidement exécutéeActionnement par tringlerie télescopique KBSCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Vanne à bille pour gaz | FRIATEC | PE 100 | Valves | Gas Distribution | FRIALEN | 8a8a80ed1be99e32011be99e7b033a5b | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 204 | 50 x 50 | 25 | 51 | 70 | Kugelhahn</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN Sicherheitsfittings | FRIALEN Ventilateurs / Valves | métrique |
| 616179 | Vanne à bille pour gaz | - | 84818081 | 616179 | 1 | 51 | 63 | 50 | 134 | RL5 | 2,500 | 735,60 | 1 | 860,67 | 104,5 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616179-10 | PEJEL | {"Artikelgruppe" :"Kugelhahn<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Ventilateurs \/ Valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes robinets à boisseau sphérique FRIALEN KH avec joint NBR sont utilisés comme robinetterie d'arrêt dans les conduites de gaz et d'eau (pas d'eau potable !) et les conduites d'air comprimé. Le passage du robinet (d1) correspond environ au diamètre intérieur de la tubulure SDR 11 sans rétrécissement.L'ouverture et la fermeture du robinet à boisseau sphérique FRIALEN s'effectuent par 1/4 de tour de l'élément de commande. La tringlerie d'actionnement FRIALEN KBS permet la commande à partir du capuchon de rue et est parfaitement adaptée au robinet à boisseau sphérique.Pour plus d'informations, voir cette fiche technique p.2 ou la fiche technique FRIALEN kits de montage KBS fiche technique n° 22/00.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17.6. Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit.Marques de contrôle DVGW délivrées : DG-8631AU2251 et DG-8631AU2252.Instructions de traitementLes extrémités à souder en PE des robinets à boisseau sphérique FRIALEN KH sont reliées à une canalisation PE-HD à l'aide de manchons, coudes ou pièces en T FRIALEN. Le soudage est effectué par soudage FRIALEN - étanche et résistant aux forces longitudinales.Les extrémités à souder sont réalisées selon les exigences générales de montage (voir "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225) (enlever/nettoyer la peau d'oxyde, etc.). Avant le soudage, le robinet à boisseau sphérique FRIALEN doit être orienté en fonction de l'actionnement prévu afin de garantir une assise correcte de la tringlerie d'actionnement FRIALEN KBS. | De bonnes raisons pour les robinets à boisseau sphérique FRIALEN KHLe robinet à boisseau sphérique FRIALEN permet d'obtenir un réseau de tuyaux PE-HD entièrement soudé, sans pièces de transition vers d'autres matériaux ou raccords à brides.Bonne aptitude au ramonage, car pas de rétrécissement du diamètre intérieurInsensible aux charges de flexion, car bille flottante, joints axiaux dans l'axe de la bille et regroupement du guidage et de l'étanchéité de la bille en une seule piècePas de dépôts sur les surfaces internes, insensible aux réactions chimiques et électriquesPertes de pression particulièrement faibles, vitesse d'écoulement optimalePas de travaux d'isolation longs et coûteuxFaible couple d'actionnementFaible poids, construction compacteLes embouts de sortie prolongés permettent de souder deux foisPosition ouverte et fermée avec une butée définie et solidement exécutéeActionnement par tringlerie télescopique KBSCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Vanne à bille pour gaz | FRIATEC | PE 100 | Valves | Gas Distribution | FRIALEN | 8a8a80ed1be99e32011be99e7b033a5b | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 206 | 50 x 50 | 25 | 51 | 70 | Kugelhahn</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN Sicherheitsfittings | FRIALEN Ventilateurs / Valves | métrique |
| 616180 | Vanne à bille pour gaz | - | 84818081 | 616180 | 1 | 98 | 90 | 18 | 173 | RL5 | 7,150 | 968,60 | 1 | 1.133,28 | 130 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616180-10 | PEJEL | {"Artikelgruppe" :"Kugelhahn<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Ventilateurs \/ Valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes robinets à boisseau sphérique FRIALEN KH avec joint NBR sont utilisés comme robinetterie d'arrêt dans les conduites de gaz et d'eau (pas d'eau potable !) et les conduites d'air comprimé. Le passage du robinet (d1) correspond environ au diamètre intérieur de la tubulure SDR 11 sans rétrécissement.L'ouverture et la fermeture du robinet à boisseau sphérique FRIALEN s'effectuent par 1/4 de tour de l'élément de commande. La tringlerie d'actionnement FRIALEN KBS permet la commande à partir du capuchon de rue et est parfaitement adaptée au robinet à boisseau sphérique.Pour plus d'informations, voir cette fiche technique p.2 ou la fiche technique FRIALEN kits de montage KBS fiche technique n° 22/00.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17.6. Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit.Marques de contrôle DVGW délivrées : DG-8631AU2251 et DG-8631AU2252.Instructions de traitementLes extrémités à souder en PE des robinets à boisseau sphérique FRIALEN KH sont reliées à une canalisation PE-HD à l'aide de manchons, coudes ou pièces en T FRIALEN. Le soudage est effectué par soudage FRIALEN - étanche et résistant aux forces longitudinales.Les extrémités à souder sont réalisées selon les exigences générales de montage (voir "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225) (enlever/nettoyer la peau d'oxyde, etc.). Avant le soudage, le robinet à boisseau sphérique FRIALEN doit être orienté en fonction de l'actionnement prévu afin de garantir une assise correcte de la tringlerie d'actionnement FRIALEN KBS. | De bonnes raisons pour les robinets à boisseau sphérique FRIALEN KHLe robinet à boisseau sphérique FRIALEN permet d'obtenir un réseau de tuyaux PE-HD entièrement soudé, sans pièces de transition vers d'autres matériaux ou raccords à brides.Bonne aptitude au ramonage, car pas de rétrécissement du diamètre intérieurInsensible aux charges de flexion, car bille flottante, joints axiaux dans l'axe de la bille et regroupement du guidage et de l'étanchéité de la bille en une seule piècePas de dépôts sur les surfaces internes, insensible aux réactions chimiques et électriquesPertes de pression particulièrement faibles, vitesse d'écoulement optimalePas de travaux d'isolation longs et coûteuxFaible couple d'actionnementFaible poids, construction compacteLes embouts de sortie prolongés permettent de souder deux foisPosition ouverte et fermée avec une butée définie et solidement exécutéeActionnement par tringlerie télescopique KBSCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Vanne à bille pour gaz | FRIATEC | PE 100 | Valves | Gas Distribution | FRIALEN | 8a8a80ed1be99e32011be99e7b033a5b | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 293 | 50 x 50 | 25 | 98 | 118 | Kugelhahn</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN Sicherheitsfittings | FRIALEN Ventilateurs / Valves | métrique |
| 616181 | Vanne à bille pour gaz | - | 84818081 | 616181 | 1 | 98 | 110 | 18 | 173 | RL5 | 7,460 | 968,60 | 1 | 1.133,28 | 120 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616181-10 | PEJEL | {"Artikelgruppe" :"Kugelhahn<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Ventilateurs \/ Valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes robinets à boisseau sphérique FRIALEN KH avec joint NBR sont utilisés comme robinetterie d'arrêt dans les conduites de gaz et d'eau (pas d'eau potable !) et les conduites d'air comprimé. Le passage du robinet (d1) correspond environ au diamètre intérieur de la tubulure SDR 11 sans rétrécissement.L'ouverture et la fermeture du robinet à boisseau sphérique FRIALEN s'effectuent par 1/4 de tour de l'élément de commande. La tringlerie d'actionnement FRIALEN KBS permet la commande à partir du capuchon de rue et est parfaitement adaptée au robinet à boisseau sphérique.Pour plus d'informations, voir cette fiche technique p.2 ou la fiche technique FRIALEN kits de montage KBS fiche technique n° 22/00.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17.6. Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit.Marques de contrôle DVGW délivrées : DG-8631AU2251 et DG-8631AU2252.Instructions de traitementLes extrémités à souder en PE des robinets à boisseau sphérique FRIALEN KH sont reliées à une canalisation PE-HD à l'aide de manchons, coudes ou pièces en T FRIALEN. Le soudage est effectué par soudage FRIALEN - étanche et résistant aux forces longitudinales.Les extrémités à souder sont réalisées selon les exigences générales de montage (voir "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225) (enlever/nettoyer la peau d'oxyde, etc.). Avant le soudage, le robinet à boisseau sphérique FRIALEN doit être orienté en fonction de l'actionnement prévu afin de garantir une assise correcte de la tringlerie d'actionnement FRIALEN KBS. | De bonnes raisons pour les robinets à boisseau sphérique FRIALEN KHLe robinet à boisseau sphérique FRIALEN permet d'obtenir un réseau de tuyaux PE-HD entièrement soudé, sans pièces de transition vers d'autres matériaux ou raccords à brides.Bonne aptitude au ramonage, car pas de rétrécissement du diamètre intérieurInsensible aux charges de flexion, car bille flottante, joints axiaux dans l'axe de la bille et regroupement du guidage et de l'étanchéité de la bille en une seule piècePas de dépôts sur les surfaces internes, insensible aux réactions chimiques et électriquesPertes de pression particulièrement faibles, vitesse d'écoulement optimalePas de travaux d'isolation longs et coûteuxFaible couple d'actionnementFaible poids, construction compacteLes embouts de sortie prolongés permettent de souder deux foisPosition ouverte et fermée avec une butée définie et solidement exécutéeActionnement par tringlerie télescopique KBSCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Vanne à bille pour gaz | FRIATEC | PE 100 | Valves | Gas Distribution | FRIALEN | 8a8a80ed1be99e32011be99e7b033a5b | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 293 | 50 x 50 | 25 | 98 | 118 | Kugelhahn</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN Sicherheitsfittings | FRIALEN Ventilateurs / Valves | métrique |
| 616182 | Vanne à bille pour gaz | - | 84818081 | 616182 | 1 | 98 | 125 | 18 | 173 | RL5 | 7,640 | 1.088,10 | 1 | 1.273,08 | 112,5 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616182-10 | PEJEL | {"Artikelgruppe" :"Kugelhahn<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Ventilateurs \/ Valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes robinets à boisseau sphérique FRIALEN KH avec joint NBR sont utilisés comme robinetterie d'arrêt dans les conduites de gaz et d'eau (pas d'eau potable !) et les conduites d'air comprimé. Le passage du robinet (d1) correspond environ au diamètre intérieur de la tubulure SDR 11 sans rétrécissement.L'ouverture et la fermeture du robinet à boisseau sphérique FRIALEN s'effectuent par 1/4 de tour de l'élément de commande. La tringlerie d'actionnement FRIALEN KBS permet la commande à partir du capuchon de rue et est parfaitement adaptée au robinet à boisseau sphérique.Pour plus d'informations, voir cette fiche technique p.2 ou la fiche technique FRIALEN kits de montage KBS fiche technique n° 22/00.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17.6. Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit.Marques de contrôle DVGW délivrées : DG-8631AU2251 et DG-8631AU2252.Instructions de traitementLes extrémités à souder en PE des robinets à boisseau sphérique FRIALEN KH sont reliées à une canalisation PE-HD à l'aide de manchons, coudes ou pièces en T FRIALEN. Le soudage est effectué par soudage FRIALEN - étanche et résistant aux forces longitudinales.Les extrémités à souder sont réalisées selon les exigences générales de montage (voir "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225) (enlever/nettoyer la peau d'oxyde, etc.). Avant le soudage, le robinet à boisseau sphérique FRIALEN doit être orienté en fonction de l'actionnement prévu afin de garantir une assise correcte de la tringlerie d'actionnement FRIALEN KBS. | De bonnes raisons pour les robinets à boisseau sphérique FRIALEN KHLe robinet à boisseau sphérique FRIALEN permet d'obtenir un réseau de tuyaux PE-HD entièrement soudé, sans pièces de transition vers d'autres matériaux ou raccords à brides.Bonne aptitude au ramonage, car pas de rétrécissement du diamètre intérieurInsensible aux charges de flexion, car bille flottante, joints axiaux dans l'axe de la bille et regroupement du guidage et de l'étanchéité de la bille en une seule piècePas de dépôts sur les surfaces internes, insensible aux réactions chimiques et électriquesPertes de pression particulièrement faibles, vitesse d'écoulement optimalePas de travaux d'isolation longs et coûteuxFaible couple d'actionnementFaible poids, construction compacteLes embouts de sortie prolongés permettent de souder deux foisPosition ouverte et fermée avec une butée définie et solidement exécutéeActionnement par tringlerie télescopique KBSCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Vanne à bille pour gaz | FRIATEC | PE 100 | Valves | Gas Distribution | FRIALEN | 8a8a80ed1be99e32011be99e7b033a5b | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 293 | 50 x 50 | 25 | 98 | 118 | Kugelhahn</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN Sicherheitsfittings | FRIALEN Ventilateurs / Valves | métrique |
Domaine d'utilisation
Les robinets à boisseau sphérique FRIALEN KH avec joint NBR sont utilisés comme robinetterie d'arrêt dans les conduites de gaz et d'eau (pas d'eau potable !) et les conduites d'air comprimé.
Le passage du robinet (d1) correspond environ au diamètre intérieur de la tubulure SDR 11 sans rétrécissement.
L'ouverture et la fermeture du robinet à boisseau sphérique FRIALEN s'effectuent par 1/4 de tour de l'élément de commande. La tringlerie d'actionnement FRIALEN KBS permet la commande à partir du capuchon de rue et est parfaitement adaptée au robinet à boisseau sphérique.
Pour plus d'informations, voir cette fiche technique p.2 ou la fiche technique FRIALEN kits de montage KBS fiche technique n° 22/00.
Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17.6. Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit.
Marques de contrôle DVGW délivrées : DG-8631AU2251 et DG-8631AU2252.
Instructions de traitement
Les extrémités à souder en PE des robinets à boisseau sphérique FRIALEN KH sont reliées à une canalisation PE-HD à l'aide de manchons, coudes ou pièces en T FRIALEN.
Le soudage est effectué par soudage FRIALEN - étanche et résistant aux forces longitudinales.
Les extrémités à souder sont réalisées selon les exigences générales de montage (voir "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225) (enlever/nettoyer la peau d'oxyde, etc.).
Avant le soudage, le robinet à boisseau sphérique FRIALEN doit être orienté en fonction de l'actionnement prévu afin de garantir une assise correcte de la tringlerie d'actionnement FRIALEN KBS.
De bonnes raisons pour les robinets à boisseau sphérique FRIALEN KH
- Le robinet à boisseau sphérique FRIALEN permet d'obtenir un réseau de tuyaux PE-HD entièrement soudé, sans pièces de transition vers d'autres matériaux ou raccords à brides.
- Bonne aptitude au ramonage, car pas de rétrécissement du diamètre intérieur
- Insensible aux charges de flexion, car bille flottante, joints axiaux dans l'axe de la bille et regroupement du guidage et de l'étanchéité de la bille en une seule pièce
- Pas de dépôts sur les surfaces internes, insensible aux réactions chimiques et électriques
- Pertes de pression particulièrement faibles, vitesse d'écoulement optimale
- Pas de travaux d'isolation longs et coûteux
- Faible couple d'actionnement
- Faible poids, construction compacte
- Les embouts de sortie prolongés permettent de souder deux fois
- Position ouverte et fermée avec une butée définie et solidement exécutée
- Actionnement par tringlerie télescopique KBS
- Code-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)
