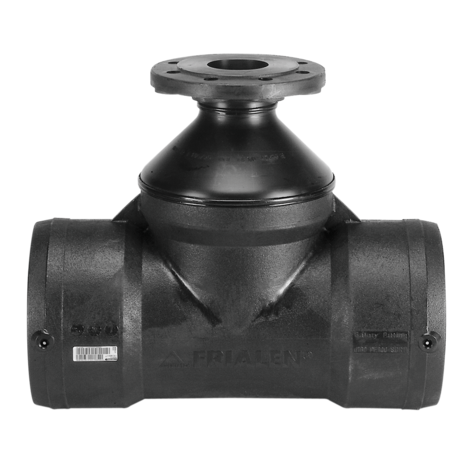

Té à bride, SDR 11 / SDR 17

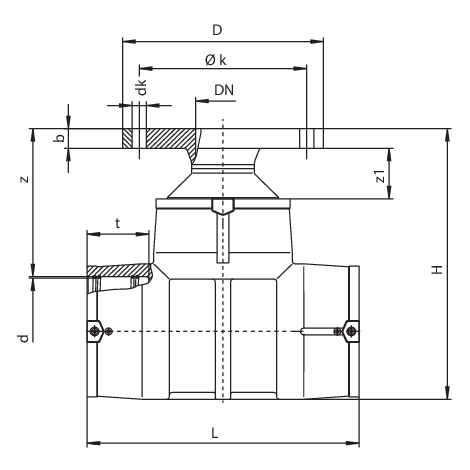

Référence	Nom	info-bulle	Code produit d'origine	Article	Poids brut	QuantitИ de boНtes	D	d	Quantité par palette	t	rgb	Poids [kg]	Prix 1	BX	Prix ??VK	product.detail.attribute.peh	SKU Status	variant	DN_WG	Champs non mappИs Json	Fiche technique Texte 2	Fiche technique Texte 1	hwg	Titre	Marque	Matц┐б╘riau	qwProduct	qwSolution	Productbrand	Pilotage eau/gaz	Produit Plage	Categories	Application	H	z	Z₁	dk
615590	Té à bride, SDR 11 / SDR 17	-	73071910	615590	21,666	1	204	110	32	87	RL9	5,170	1.120,90	4	1.311,47	1	Webanzeige, PK_EMEA, PK_PL_INF, DN_INF	615590-10	PEJEL	{"Groupe d'articles" :"Tés<\N/P>", "Group1Headline" :"PE 100-RC SDR 11<\N/P>Pression de service : PFA (eau) 16 bar<\N/P>", "Group2Headline" :"PE 100-RC SDR 17 <\/P>Pression de service maximale admissible 10 bar (eau)<\/P>", "hierarchie1" : "FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Raccords \/ Shapes", "qw_measurement_system" : "métrique"}	Domaine d'utilisationLe raccord en T à bride FRIALEN est utilisé pour le passage de tuyaux en PE-HD sur des tuyaux ou des robinetteries en matériaux métalliques. Le domaine d'application principal du raccord en T à bride FRIALEN est le raccordement à la bouche d'incendie. Pour une conduite de dérivation en DN 80, il est possible de brider directement un robinet d'arrêt. D'autres diamètres nominaux peuvent également être réalisés avec le Té FRIALEN1) en combinaison avec la réduction de bride FRIALEN FLR ou, en cas d'égalité des diamètres nominaux, par la bride à souder FRIALEN EFL2).Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marque de contrôle DVGW délivrée : DV-8606AU2249.Instructions de mise en œuvreLe raccord en T à bride n'est monté qu'à l'état hors pression. Les préparatifs pour le soudage FRIALEN (deux opérations de soudage) du té dans le sens de la traversée avec des tuyaux PE-HD (marquer la profondeur d'insertion, enlever la peau d'oxyde, nettoyer, etc.) figurent dans les instructions de montage FRIALEN. Les dimensions des raccords à bride sont conformes à la norme DIN EN 1092-1.Des rondelles supplémentaires pour les vis de la bride sont nécessaires.Tous les joints profilés ou plats disponibles dans le commerce peuvent être utilisés. Les couples de serrage des vis des fabricants de joints doivent être respectés. Nous recommandons les joints profilés de type G-St.1) voir fiche technique n° 102) voir fiche technique n° 46	De bonnes raisons pour le raccord en T à bride FLT de FRIALEN :élément compact en PE-HD pour le raccordement direct de robinets et de prises d'eau à bridecombinaison fabriquée en usine de la pièce en T FRIALEN, de la réduction et de la bride à souder (bride fixe)position de montage au choix (verticale ou horizontale)intérieur de la réduction lisse et sans bourrelet de soudurepas de "comportement d'écoulement à froid" sur la bride grâce à la conception constructivedimensions réduites en hauteur et en longueursolution extrêmement économiqueTé avec filaments chauffants exposés pour une transmission optimale de la chaleur, grande profondeur d'insertion, zones de soudage extra larges ainsi que zones froides empêchant l'écoulement de la fusion sur les faces frontales et au milieuCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)	INF	Té à bride, SDR 11 / SDR 17	FRIATEC	PE 100-RC	Shapes	Water Distribution, Sewage, Stormwater Management	FRIALEN	-	Accessoires de sécurité FRIALEN	Raccords FRIALEN	Gestion des eaux pluviales, Eaux usées	316	190	42	17
615591	Té à bride, SDR 11 / SDR 17	-	73071910	615591	17,446	1	204	125	24	87	RL9	5,490	1.281,20	3	1.499,02	1	Webanzeige, PK_EMEA, PK_PL_INF, DN_INF	615591-10	PEJEL	{"Groupe d'articles" :"Tés<\N/P>", "Group1Headline" :"PE 100-RC SDR 11<\N/P>Pression de service : PFA (eau) 16 bar<\N/P>", "Group2Headline" :"PE 100-RC SDR 17 <\/P>Pression de service maximale admissible 10 bar (eau)<\/P>", "hierarchie1" : "FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Raccords \/ Shapes", "qw_measurement_system" : "métrique"}	Domaine d'utilisationLe raccord en T à bride FRIALEN est utilisé pour le passage de tuyaux en PE-HD sur des tuyaux ou des robinetteries en matériaux métalliques. Le domaine d'application principal du raccord en T à bride FRIALEN est le raccordement à la bouche d'incendie. Pour une conduite de dérivation en DN 80, il est possible de brider directement un robinet d'arrêt. D'autres diamètres nominaux peuvent également être réalisés avec le Té FRIALEN1) en combinaison avec la réduction de bride FRIALEN FLR ou, en cas d'égalité des diamètres nominaux, par la bride à souder FRIALEN EFL2).Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marque de contrôle DVGW délivrée : DV-8606AU2249.Instructions de mise en œuvreLe raccord en T à bride n'est monté qu'à l'état hors pression. Les préparatifs pour le soudage FRIALEN (deux opérations de soudage) du té dans le sens de la traversée avec des tuyaux PE-HD (marquer la profondeur d'insertion, enlever la peau d'oxyde, nettoyer, etc.) figurent dans les instructions de montage FRIALEN. Les dimensions des raccords à bride sont conformes à la norme DIN EN 1092-1.Des rondelles supplémentaires pour les vis de la bride sont nécessaires.Tous les joints profilés ou plats disponibles dans le commerce peuvent être utilisés. Les couples de serrage des vis des fabricants de joints doivent être respectés. Nous recommandons les joints profilés de type G-St.1) voir fiche technique n° 102) voir fiche technique n° 46	De bonnes raisons pour le raccord en T à bride FLT de FRIALEN :élément compact en PE-HD pour le raccordement direct de robinets et de prises d'eau à bridecombinaison fabriquée en usine de la pièce en T FRIALEN, de la réduction et de la bride à souder (bride fixe)position de montage au choix (verticale ou horizontale)intérieur de la réduction lisse et sans bourrelet de soudurepas de "comportement d'écoulement à froid" sur la bride grâce à la conception constructivedimensions réduites en hauteur et en longueursolution extrêmement économiqueTé avec filaments chauffants exposés pour une transmission optimale de la chaleur, grande profondeur d'insertion, zones de soudage extra larges ainsi que zones froides empêchant l'écoulement de la fusion sur les faces frontales et au milieuCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)	INF	Té à bride, SDR 11 / SDR 17	FRIATEC	PE 100-RC	Shapes	Water Distribution, Sewage, Stormwater Management	FRIALEN	-	Accessoires de sécurité FRIALEN	Raccords FRIALEN	Gestion des eaux pluviales, Eaux usées	343	190	45	17
615592	Té à bride, SDR 11 / SDR 17	-	73071910	615592	17,094	1	204	160	16	96	RL9	8,050	1.483,30	2	1.735,47	1	Webanzeige, PK_EMEA, PK_PL_INF, DN_INF	615592-10	PEJEL	{"Groupe d'articles" :"Tés<\N/P>", "Group1Headline" :"PE 100-RC SDR 11<\N/P>Pression de service : PFA (eau) 16 bar<\N/P>", "Group2Headline" :"PE 100-RC SDR 17 <\/P>Pression de service maximale admissible 10 bar (eau)<\/P>", "hierarchie1" : "FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Raccords \/ Shapes", "qw_measurement_system" : "métrique"}	Domaine d'utilisationLe raccord en T à bride FRIALEN est utilisé pour le passage de tuyaux en PE-HD sur des tuyaux ou des robinetteries en matériaux métalliques. Le domaine d'application principal du raccord en T à bride FRIALEN est le raccordement à la bouche d'incendie. Pour une conduite de dérivation en DN 80, il est possible de brider directement un robinet d'arrêt. D'autres diamètres nominaux peuvent également être réalisés avec le Té FRIALEN1) en combinaison avec la réduction de bride FRIALEN FLR ou, en cas d'égalité des diamètres nominaux, par la bride à souder FRIALEN EFL2).Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marque de contrôle DVGW délivrée : DV-8606AU2249.Instructions de mise en œuvreLe raccord en T à bride n'est monté qu'à l'état hors pression. Les préparatifs pour le soudage FRIALEN (deux opérations de soudage) du té dans le sens de la traversée avec des tuyaux PE-HD (marquer la profondeur d'insertion, enlever la peau d'oxyde, nettoyer, etc.) figurent dans les instructions de montage FRIALEN. Les dimensions des raccords à bride sont conformes à la norme DIN EN 1092-1.Des rondelles supplémentaires pour les vis de la bride sont nécessaires.Tous les joints profilés ou plats disponibles dans le commerce peuvent être utilisés. Les couples de serrage des vis des fabricants de joints doivent être respectés. Nous recommandons les joints profilés de type G-St.1) voir fiche technique n° 102) voir fiche technique n° 46	De bonnes raisons pour le raccord en T à bride FLT de FRIALEN :élément compact en PE-HD pour le raccordement direct de robinets et de prises d'eau à bridecombinaison fabriquée en usine de la pièce en T FRIALEN, de la réduction et de la bride à souder (bride fixe)position de montage au choix (verticale ou horizontale)intérieur de la réduction lisse et sans bourrelet de soudurepas de "comportement d'écoulement à froid" sur la bride grâce à la conception constructivedimensions réduites en hauteur et en longueursolution extrêmement économiqueTé avec filaments chauffants exposés pour une transmission optimale de la chaleur, grande profondeur d'insertion, zones de soudage extra larges ainsi que zones froides empêchant l'écoulement de la fusion sur les faces frontales et au milieuCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)	INF	Té à bride, SDR 11 / SDR 17	FRIATEC	PE 100-RC	Shapes	Water Distribution, Sewage, Stormwater Management	FRIALEN	-	Accessoires de sécurité FRIALEN	Raccords FRIALEN	Gestion des eaux pluviales, Eaux usées	390	210	50	17
615910	Té à bride, SDR 11 / SDR 17	-	73071910	615910	10,994	1	204	180	8	103	RL9	10,000	1.946,10	1	2.276,95	1	Webanzeige, PK_EMEA, PK_PL_INF, DN_INF	615910-10	PEJEL	{"Groupe d'articles" :"Tés<\N/P>", "Group1Headline" :"PE 100-RC SDR 11<\N/P>Pression de service : PFA (eau) 16 bar<\N/P>", "Group2Headline" :"PE 100-RC SDR 17 <\/P>Pression de service maximale admissible 10 bar (eau)<\/P>", "hierarchie1" : "FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Raccords \/ Shapes", "qw_measurement_system" : "métrique"}	Domaine d'utilisationLe raccord en T à bride FRIALEN est utilisé pour le passage de tuyaux en PE-HD sur des tuyaux ou des robinetteries en matériaux métalliques. Le domaine d'application principal du raccord en T à bride FRIALEN est le raccordement à la bouche d'incendie. Pour une conduite de dérivation en DN 80, il est possible de brider directement un robinet d'arrêt. D'autres diamètres nominaux peuvent également être réalisés avec le Té FRIALEN1) en combinaison avec la réduction de bride FRIALEN FLR ou, en cas d'égalité des diamètres nominaux, par la bride à souder FRIALEN EFL2).Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marque de contrôle DVGW délivrée : DV-8606AU2249.Instructions de mise en œuvreLe raccord en T à bride n'est monté qu'à l'état hors pression. Les préparatifs pour le soudage FRIALEN (deux opérations de soudage) du té dans le sens de la traversée avec des tuyaux PE-HD (marquer la profondeur d'insertion, enlever la peau d'oxyde, nettoyer, etc.) figurent dans les instructions de montage FRIALEN. Les dimensions des raccords à bride sont conformes à la norme DIN EN 1092-1.Des rondelles supplémentaires pour les vis de la bride sont nécessaires.Tous les joints profilés ou plats disponibles dans le commerce peuvent être utilisés. Les couples de serrage des vis des fabricants de joints doivent être respectés. Nous recommandons les joints profilés de type G-St.1) voir fiche technique n° 102) voir fiche technique n° 46	De bonnes raisons pour le raccord en T à bride FLT de FRIALEN :élément compact en PE-HD pour le raccordement direct de robinets et de prises d'eau à bridecombinaison fabriquée en usine de la pièce en T FRIALEN, de la réduction et de la bride à souder (bride fixe)position de montage au choix (verticale ou horizontale)intérieur de la réduction lisse et sans bourrelet de soudurepas de "comportement d'écoulement à froid" sur la bride grâce à la conception constructivedimensions réduites en hauteur et en longueursolution extrêmement économiqueTé avec filaments chauffants exposés pour une transmission optimale de la chaleur, grande profondeur d'insertion, zones de soudage extra larges ainsi que zones froides empêchant l'écoulement de la fusion sur les faces frontales et au milieuCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)	INF	Té à bride, SDR 11 / SDR 17	FRIATEC	PE 100-RC	Shapes	Water Distribution, Sewage, Stormwater Management	FRIALEN	-	Accessoires de sécurité FRIALEN	Raccords FRIALEN	Gestion des eaux pluviales, Eaux usées	416	210	-	17

Référence	Nom	info-bulle	Code produit d'origine	Article	Poids brut	QuantitИ de boНtes	D	d	Quantité par palette	t	rgb	Poids [kg]	Prix 1	BX	Prix ??VK	product.detail.attribute.peh	SKU Status	variant	DN_WG	Champs non mappИs Json	Fiche technique Texte 2	Fiche technique Texte 1	hwg	Titre	Marque	Matц┐б╘riau	qwProduct	qwSolution	Productbrand	Pilotage eau/gaz	Produit Plage	Categories	Application	H	z	dk
616031	Té à bride, SDR 11 / SDR 17	-	73071910	616031	33,69	1	204	225	4	118	RL9	15,420	2.421,50	2	2.833,15	1	Webanzeige, PK_EMEA, PK_PL_INF, DN_INF	616031-66	PEJEL	{"Groupe d'articles" :"Tés<\N/P>", "Group1Headline" :"PE 100-RC SDR 11<\N/P>Pression de service : PFA (eau) 16 bar<\N/P>", "Group2Headline" :"PE 100-RC SDR 17 <\/P>Pression de service maximale admissible 10 bar (eau)<\/P>", "hierarchie1" : "FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Raccords \/ Shapes", "qw_measurement_system" : "métrique"}	Domaine d'utilisationLe raccord en T à bride FRIALEN est utilisé pour le passage de tuyaux en PE-HD sur des tuyaux ou des robinetteries en matériaux métalliques. Le domaine d'application principal du raccord en T à bride FRIALEN est le raccordement à la bouche d'incendie. Pour une conduite de dérivation en DN 80, il est possible de brider directement un robinet d'arrêt. D'autres diamètres nominaux peuvent également être réalisés avec le Té FRIALEN1) en combinaison avec la réduction de bride FRIALEN FLR ou, en cas d'égalité des diamètres nominaux, par la bride à souder FRIALEN EFL2).Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marque de contrôle DVGW délivrée : DV-8606AU2249.Instructions de mise en œuvreLe raccord en T à bride n'est monté qu'à l'état hors pression. Les préparatifs pour le soudage FRIALEN (deux opérations de soudage) du té dans le sens de la traversée avec des tuyaux PE-HD (marquer la profondeur d'insertion, enlever la peau d'oxyde, nettoyer, etc.) figurent dans les instructions de montage FRIALEN. Les dimensions des raccords à bride sont conformes à la norme DIN EN 1092-1.Des rondelles supplémentaires pour les vis de la bride sont nécessaires.Tous les joints profilés ou plats disponibles dans le commerce peuvent être utilisés. Les couples de serrage des vis des fabricants de joints doivent être respectés. Nous recommandons les joints profilés de type G-St.1) voir fiche technique n° 102) voir fiche technique n° 46	De bonnes raisons pour le raccord en T à bride FLT de FRIALEN :élément compact en PE-HD pour le raccordement direct de robinets et de prises d'eau à bridecombinaison fabriquée en usine de la pièce en T FRIALEN, de la réduction et de la bride à souder (bride fixe)position de montage au choix (verticale ou horizontale)intérieur de la réduction lisse et sans bourrelet de soudurepas de "comportement d'écoulement à froid" sur la bride grâce à la conception constructivedimensions réduites en hauteur et en longueursolution extrêmement économiqueTé avec filaments chauffants exposés pour une transmission optimale de la chaleur, grande profondeur d'insertion, zones de soudage extra larges ainsi que zones froides empêchant l'écoulement de la fusion sur les faces frontales et au milieuCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)	INF	Té à bride, SDR 11 / SDR 17	FRIATEC	PE 100-RC	Shapes	Water Distribution, Sewage, Stormwater Management	FRIALEN	-	Accessoires de sécurité FRIALEN	Raccords FRIALEN	Gestion des eaux pluviales, Eaux usées	465	210	17

Domaine d'utilisation

Le raccord en T à bride FRIALEN est utilisé pour le passage de tuyaux en PE-HD sur des tuyaux ou des robinetteries en matériaux métalliques. Le domaine d'application principal du raccord en T à bride FRIALEN est le raccordement à la bouche d'incendie. Pour une conduite de dérivation en DN 80, il est possible de brider directement un robinet d'arrêt. D'autres diamètres nominaux peuvent également être réalisés avec le ^Té FRIALEN1) en combinaison avec la réduction de bride FRIALEN FLR ou, en cas d'égalité des diamètres nominaux, par la bride à souder FRIALEN ^EFL2).

Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marque de contrôle DVGW délivrée : DV-8606AU2249.

Instructions de mise en œuvre

Le raccord en T à bride n'est monté qu'à l'état hors pression. Les préparatifs pour le soudage FRIALEN (deux opérations de soudage) du té dans le sens de la traversée avec des tuyaux PE-HD (marquer la profondeur d'insertion, enlever la peau d'oxyde, nettoyer, etc.) figurent dans les instructions de montage FRIALEN.

Les dimensions des raccords à bride sont conformes à la norme DIN EN 1092-1.

Des rondelles supplémentaires pour les vis de la bride sont nécessaires.

Tous les joints profilés ou plats disponibles dans le commerce peuvent être utilisés. Les couples de serrage des vis des fabricants de joints doivent être respectés. Nous recommandons les joints profilés de type G-St.

1) voir fiche technique n° 10

2) voir fiche technique n° 46

De bonnes raisons pour le raccord en T à bride FLT de FRIALEN :

élément compact en PE-HD pour le raccordement direct de robinets et de prises d'eau à bride

combinaison fabriquée en usine de la pièce en T FRIALEN, de la réduction et de la bride à souder (bride fixe)

position de montage au choix (verticale ou horizontale)

intérieur de la réduction lisse et sans bourrelet de soudure

pas de "comportement d'écoulement à froid" sur la bride grâce à la conception constructive

dimensions réduites en hauteur et en longueur

solution extrêmement économique

Té avec filaments chauffants exposés pour une transmission optimale de la chaleur, grande profondeur d'insertion, zones de soudage extra larges ainsi que zones froides empêchant l'écoulement de la fusion sur les faces frontales et au milieu

Code-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)
