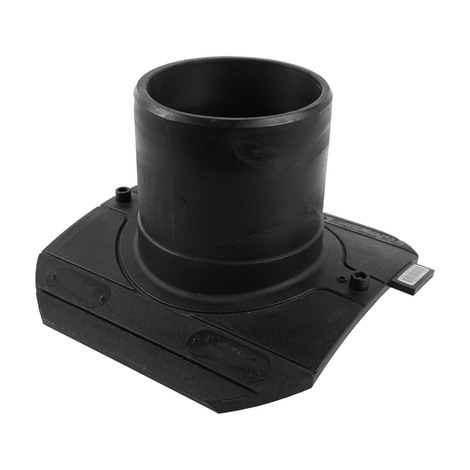

Selle d'égout à emboîtement, chargement par le haut, SDR 17
Collier de prise en charge des eaux usées, chargement par le haut ASA UNI, SDR 17
- Pour le raccordement d'un tuyau de dérivation sur des tuyaux en PE sans pression ou sous pression de service
- Composant compact en HD-PE avec technologie de sécurité
- Embout de sortie pour le traitement avec les coupleurs FRIAFIT AM
- Pour une adaptation variable à tous les diamètres de tuyaux dans la plage spécifiée au moyen d'un dispositif de serrage
- Avec indicateur de goupille pour le contrôle visuel de la fusion
Remarque:
Ne peut être utilisé qu'avec le dispositif de serrage UNITOP (N° de commande 613385) et l'adaptateur de serrage pour la sortie SDR 17 (N° de commande 613839).
Pour un taraudage sans pression, nous recommandons notre équipement de forage FWAB (N° de commande 613838).
PE 100-RC
Pression de service maximale admissible 2,5 bar (eaux usées)

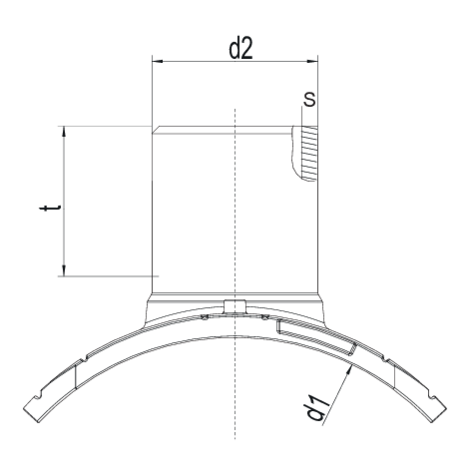

| Référence | Nom | info-bulle | Code produit d'origine | Article | Poids brut | QuantitИ de boНtes | d1 | d2 | Quantité par palette | rgb | Poids |
Prix 1 | BX | Prix ??VK | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | Fiche technique Texte 2 | Fiche technique Texte 1 | Titre du tableau | hwg | Titre | Marque | Matц┐б╘riau | qwProduct | qwSolution | Productbrand | Accessoires qw | Produit Plage | Application |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 682639 | Selle d'égout à emboîtement, chargement par le haut, SDR 17 | - | 39174000 | 682639 | 9,244 | 1 | 630-900 | 160 | 40 | RF6 | 1,570 | 833,00 | 5 | 974,61 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 682639-20 | PEJEL | {"Ausschreibung_Text" :"Attributs<\N/P>Raccord compact en HD-PE <\N/li>Résistant à la corrosion <\N/li>Faible encombrement pour faciliter l'installation<\N/li>Intégration directe des tuyaux de raccordement sans décalage perturbateur ni obstruction à l'écoulement <\N/li>Serpentin chauffant exposé et fixe sans gaine PE dans la zone de fusion de la selle pour un transfert de chaleur direct à la surface de fusion du tuyau <\N/li> L'embout de sortie d 160 offre un passage nivelé lors de l'utilisation de tuyaux SDR 17\N/17.La surface de fusion du tuyau est ainsi directement chauffée <\/li>L'embout de sortie d 160 offre un passage nivelé lors de l'utilisation de tuyaux SDR 17/17.6<\/li>Pour le traitement avec les coupleurs FRIAFIT AM ou les coudes ABM\/ABMS<\/li>Zones de fusion extra larges<\/li>Zones froides extra longues au niveau de l'emboîtement pour une meilleure résistance à la chaleur<\/li> <\/li>.zones froides extra-longues au niveau de la selle pour empêcher l'écoulement du matériau en fusion<\/li>Adapté à tous les diamètres de tubes dans la gamme donnée en utilisant l'unité de serrage UNITOP<\/li>Taraudage en conditions non pressurisées avec le kit de taraudage FWAB XL \/ FWAB ASA <\/li>Codes-barres pour une fusion entièrement automatisée<\/li>Le code-barres permet la traçabilité automatique du raccord<\/li>Traitement des raccords conformément à la norme DVS 2207-1<\/li>Contacts de sécurité pour les connexions fixes et isolées à l'équipement de fusion<\/li>Compensation de température (ajustement automatique du temps de fusion à la température ambiante)<\/li>Identification du lot par estampillage indélébile<\/li>Emballage individuel dans un sachet en feuille<\/li>DIN EN 10204 3.1 certificat de contrôle sur demande<\/li>Pression de service maximale 2,5 bar (eaux usées)<\/li><\/ul>", "Group1Headline" :"PE 100-RC<\/P>Pression de service maximale admissible 2,5 bar (eaux usées)<\/P>", "hierarchie1" : "FRIAFIT système d'égouts", "hierarchie2" : "FRIAFIT programme de base", "qw_measurement_system" : "metric"} | Domaines d'applicationAu lieu d'intégrer une pièce en T coûteuse, une dérivation ou un évent peut être créé très confortablement à l'aide de l'embout à collerette SA-UNI de FRIALEN. La sortie de l'emboîtement peut être fusionnée avec les coupleurs MB ou UB de FRIALEN.Instructions de montageLa selle est serrée sur le tuyau à l'aide du dispositif de serrage UNITOP (voir la gamme de produits FRIATOOLS). Le dispositif de serrage UNITOP est un outil universel pour toutes les dimensions SA-UNI. Veuillez lire les instructions de montage et d'utilisation du dispositif de serrage UNITOP.La fusion des tuyaux de distribution HD-PE et des raccords domestiques avec les colliers de serrage FRIALEN SA-UNI se fait par FRIALEN-fusing - étanche et résistant dans le sens de la longueur.La selle et l'embout de sortie doivent être préparés conformément aux instructions générales de montage (voir les instructions de montage FRIALEN-XL pour la pose de gros tuyaux et le regarnissage de réseaux de canalisations). Pour ce faire, il faut enlever la peau d'oxyde et nettoyer le tuyau recouvert par la selle.Pour le taraudage de tuyaux sans pression, veuillez utiliser l'appareil de taraudage FRIATOOLSFRIATOOLS FWAB XL. Veuillez consulter les instructions de montage et d'utilisation de l'appareil de forage FWAB XL / FWAB ASA. La fusion et le taraudage de tubes sous pression sont possibles avec des appareils de taraudage spéciaux. Veuillez contacter nos ingénieurs d'application. | Bonnes raisons d'utiliser la selle à emboîtement FRIALENFRIALEN SA-UNI :Construction compacteSelle HD-PE avec élément chauffant apparent pour un transfert de chaleur optimalFaibles forces de taraudageTaraudage sans bavure et presque affleurant pour des performances hydrauliques maximalesPossibilité de taraudage sans fuite grâce à un élément d'obturationZone de fusion extra large Code-barres supplémentaire pour la traçabilité du raccord souterrain (Traceability-Coding)Avant de tarauder le tuyau, un test d'étanchéité peut être effectué avec l'appareil de test de pression (FWDPA SA).Contacts électriques à l'épreuve du toucherAssemblage facile et sûr par chargement par le haut avec le dispositif de serrage UNITOP.Indicateurs de fusion pour un contrôle visuel de la fusionMarquage durable des lotsEmballage individuel pour la protection contre la saleté | PE 100-RCPression de service maximale admissible 2,5 bar (eaux usées) | INF | Selle d'égout à emboîtement, chargement par le haut, SDR 17 | FRIATEC | PE 100-RC | Saddles | Sewage, Stormwater Management | FRIAFIT | 8a8a88d64f2155c201515d7abddb4fae | Système d'égouts FRIAFIT | Eaux usées, Gestion des eaux pluviales |
Domaines d'application
Au lieu d'intégrer une pièce en T coûteuse, une dérivation ou un évent peut être créé très confortablement à l'aide de l'embout à collerette SA-UNI de FRIALEN. La sortie de l'emboîtement peut être fusionnée avec les coupleurs MB ou UB de FRIALEN.
Instructions de montage
La selle est serrée sur le tuyau à l'aide du dispositif de serrage UNITOP (voir la gamme de produits FRIATOOLS). Le dispositif de serrage UNITOP est un outil universel pour toutes les dimensions SA-UNI. Veuillez lire les instructions de montage et d'utilisation du dispositif de serrage UNITOP.
La fusion des tuyaux de distribution HD-PE et des raccords domestiques avec les colliers de serrage FRIALEN SA-UNI se fait par FRIALEN-fusing - étanche et résistant dans le sens de la longueur.
La selle et l'embout de sortie doivent être préparés conformément aux instructions générales de montage (voir les instructions de montage FRIALEN-XL pour la pose de gros tuyaux et le regarnissage de réseaux de canalisations). Pour ce faire, il faut enlever la peau d'oxyde et nettoyer le tuyau recouvert par la selle.

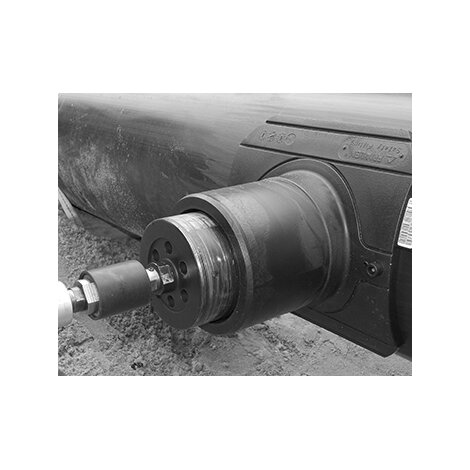

Pour le taraudage de tuyaux sans pression, veuillez utiliser l'appareil de taraudage FRIATOOLS
FRIATOOLS FWAB XL. Veuillez consulter les instructions de montage et d'utilisation de l'appareil de forage FWAB XL / FWAB ASA. La fusion et le taraudage de tubes sous pression sont possibles avec des appareils de taraudage spéciaux. Veuillez contacter nos ingénieurs d'application.
Bonnes raisons d'utiliser la selle à emboîtement FRIALEN
FRIALEN SA-UNI :
- Construction compacte
- Selle HD-PE avec élément chauffant apparent pour un transfert de chaleur optimal
- Faibles forces de taraudage
- Taraudage sans bavure et presque affleurant pour des performances hydrauliques maximales
- Possibilité de taraudage sans fuite grâce à un élément d'obturation
- Zone de fusion extra large
- Code-barres supplémentaire pour la traçabilité du raccord souterrain (Traceability-Coding)
- Avant de tarauder le tuyau, un test d'étanchéité peut être effectué avec l'appareil de test de pression (FWDPA SA).
- Contacts électriques à l'épreuve du toucher
- Assemblage facile et sûr par chargement par le haut avec le dispositif de serrage UNITOP.
- Indicateurs de fusion pour un contrôle visuel de la fusion
- Marquage durable des lots
- Emballage individuel pour la protection contre la saleté
