SA

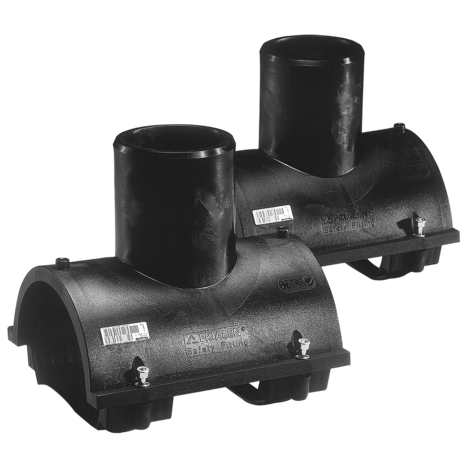

Selle avec extrémité en pointe, SDR 11
Sellette avec embout SA SDR 11
- Gaz, eau et H2
- Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar
- Matériau : PE 100-RC
- Elément de selle avec collier
- Perçage possible sous pression
- Technologie de sécurité
- Marque de contrôle DVGW : DV-8601AU2248 et DV-8606AU2249.
Remarque:
Pour le perçage sans pression, il existe notre appareil de perçage FWAB.
Pour le perçage sous pression, nous recommandons l'appareil de perçage de la société Hütz & Baumgarten (www.huetz-baumgarten.de).
En cas de besoin, veuillez vous adresser à notre service technique d'application.
PE 100-RC SDR 11
Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz)

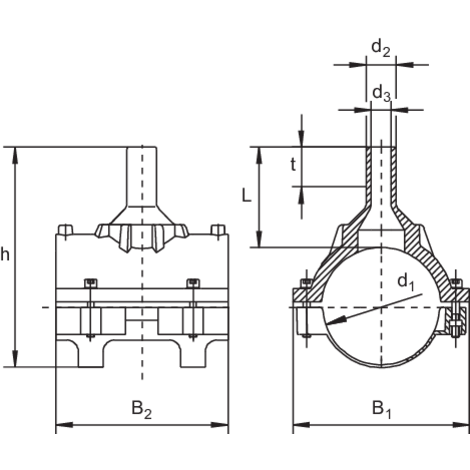

| Référence | Nom | info-bulle | Code produit d'origine | Article | Poids brut | QuantitИ de boНtes | d1 | d2 | Quantité par palette | t | rgb | Poids |
Prix 1 | BX | B1 | Prix ??VK | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | Fiche technique Texte 2 | Fiche technique Texte 1 | Titre du tableau | hwg | Titre | Marque | Matц┐б╘riau | qwProduct | qwSolution | Productbrand | Pilotage eau/gaz | Produit Plage | Categories | Application | Diamètre de perçage Ø da | d1 | d3 | h | noteEnum | product.detail.attribute.Artikelgruppe | product.detail.attribute.Group1Headline | product.detail.attribute.hierarchie1 | product.detail.attribute.hierarchie2 | product.detail.attribute.qw_measurement_system |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 612757 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 612757 | 7,174 | 1 | 63 | 32 | 360 | 44 | RL4 | 0,340 | 150,40 | 20 | 108 | 175,99 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612757-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 20 | 63 | 22 | 171 | 1 | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 612759 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 612759 | 7,794 | 20 | 63 | 50 | 360 | 55 | RL4 | 0,370 | 150,40 | 20 | 108 | 175,99 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612759-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 36 | 63 | 37 | 184 | 1 | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 615020 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 615020 | 6,939 | 15 | 75 | 50 | 270 | 55 | RL4 | 0,430 | 152,10 | 15 | 110 | 177,97 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615020-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 36 | 75 | 38 | 167 | 1 | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 615285 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 615285 | 15,034 | 1 | 90 | 32 | 160 | 44 | RL4 | 0,710 | 163,00 | 20 | 155 | 190,72 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615285-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 20 | 90 | 21 | 207 | - | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 612819 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 612819 | 15,734 | 1 | 90 | 63 | 160 | 63 | RL4 | 0,740 | 163,00 | 20 | 155 | 190,72 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612819-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 46 | 90 | 50 | 207 | - | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 615334 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 615334 | 10,798 | 1 | 110 | 32 | 96 | 51 | RL4 | 0,820 | 169,70 | 12 | 178 | 198,57 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615334-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 20 | 110 | 24 | 238 | - | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 615031 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 615031 | 10,714 | 1 | 110 | 50 | 96 | 60 | RL4 | 0,810 | 169,70 | 12 | 178 | 198,57 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615031-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 36 | 110 | 39 | 245 | - | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 612760 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 612760 | 11,23 | 1 | 110 | 63 | 96 | 81 | RL4 | 0,860 | 169,70 | 12 | 178 | 198,57 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612760-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 46 | 110 | 49 | 263 | - | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 615411 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 615411 | 12,562 | 1 | 110 | 90 | 96 | 79 | RL4 | 0,970 | 209,00 | 12 | 165 | 244,54 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615411-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 65 | 110 | 70 | 228 | - | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 615087 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 615087 | 12,334 | 1 | 125 | 32 | 96 | 44 | RL4 | 0,950 | 179,70 | 12 | 190 | 210,27 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615087-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 20 | 125 | 21 | 248 | - | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 612761 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 612761 | 12,874 | 1 | 125 | 63 | 96 | 63 | RL4 | 0,990 | 179,70 | 12 | 190 | 210,27 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612761-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 46 | 125 | 47 | 248 | - | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 615412 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 615412 | 13,954 | 1 | 125 | 90 | 96 | 79 | RL4 | 1,080 | 260,80 | 12 | 185 | 305,15 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615412-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 65 | 125 | 70 | 243 | - | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 615584 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 615584 | 12,494 | 1 | 125 | 110 | 80 | 82 | RL4 | 1,150 | 260,80 | 10 | 185 | 305,15 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615584-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 84 | 125 | 86 | 243 | - | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 612886 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 612886 | 12,506 | 1 | 160 | 32 | 64 | 44 | RL4 | 1,440 | 257,50 | 8 | 223 | 301,28 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612886-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 20 | 160 | 21 | 289 | - | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 612762 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 612762 | 10,102 | 1 | 160 | 63 | 48 | 63 | RL4 | 1,520 | 257,50 | 6 | 223 | 301,28 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612762-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 46 | 160 | 47 | 303 | - | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 615413 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 615413 | 3,808 | 1 | 160 | 90 | 36 | 79 | RL4 | 1,640 | 290,30 | 2 | 223 | 339,67 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615413-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 65 | 160 | 70 | 303 | - | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 615739 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 615739 | 4,064 | 1 | 160 | 110 | 36 | 82 | RL4 | 1,770 | 306,20 | 2 | 223 | 358,28 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615739-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 84 | 160 | 86 | 303 | - | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 615585 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 615585 | 4,298 | 2 | 160 | 125 | 36 | 87 | RL4 | 1,890 | 337,70 | 2 | 223 | 395,12 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615585-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 95 | 160 | 98 | 303 | 1 | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 612763 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 612763 | 8,11 | 6 | 180 | 63 | 48 | 63 | RL4 | 1,190 | 278,10 | 6 | 240 | 325,39 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612763-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 46 | 180 | 47 | 291 | 1 | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 615414 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 615414 | 4,174 | 1 | 180 | 90 | 36 | 79 | RL4 | 1,820 | 306,20 | 2 | 241 | 358,28 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615414-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 65 | 180 | 70 | 312 | - | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 615948 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 615948 | 4,448 | 2 | 180 | 110 | 36 | 82 | RL4 | 1,960 | 330,20 | 2 | 241 | 386,36 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615948-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 84 | 180 | 86 | 319 | 1 | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 615740 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 615740 | 4,75 | 2 | 180 | 125 | 36 | 87 | RL4 | 2,110 | 342,50 | 2 | 241 | 400,74 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615740-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 95 | 180 | 98 | 324 | 1 | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 612764 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 612764 | 6,874 | 5 | 200 | 63 | 40 | 63 | RL4 | 1,180 | 285,10 | 5 | 250 | 333,58 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612764-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 46 | 200 | 47 | 311 | 1 | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 612765 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 612765 | 7,044 | 1 | 225 | 63 | 40 | 63 | RL4 | 1,210 | 333,20 | 5 | 255 | 389,86 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612765-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 46 | 225 | 47 | 336 | - | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 615415 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 615415 | 10,784 | 1 | 225 | 90 | 40 | 79 | RL4 | 1,960 | 337,70 | 5 | 284 | 395,12 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615415-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 65 | 225 | 70 | 358 | - | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 616044 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 616044 | 11,369 | 1 | 225 | 110 | 40 | 82 | RL4 | 2,080 | 359,20 | 5 | 284 | 420,28 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616044-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 84 | 225 | 86 | 368 | - | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 616045 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 616045 | 9,954 | 1 | 225 | 125 | 32 | 87 | RL4 | 2,240 | 372,00 | 4 | 284 | 435,25 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616045-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 95 | 225 | 97 | 374 | - | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
| 616046 | Selle avec extrémité en pointe, SDR 11 | - | 39174000 | 616046 | 11,314 | 1 | 225 | 160 | 32 | 98 | RL4 | 2,580 | 404,20 | 4 | 284 | 472,93 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616046-10 | PEJEL | {"Artikelgruppe" :"Selles<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN selles \/ Saddles", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application. | De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :construction compacteélément chauffant exposé pour une transmission optimale de la chaleurunité pré-assemblée sans pièces perdablesPerçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + BaumgartenFaibles forces de perçagePerçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximalePerçage sans fuite possible grâce à un élément de blocageLarge zone de soudageCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Selle avec extrémité en pointe, SDR 11 | FRIATEC | PE 100-RC | Saddles | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers FRIALEN | Eaux usées | 123 | 225 | 125 | 385 | - | Selles</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN selles / Saddles | métrique |
Domaine d'utilisation
Les colliers de manchons FRIALEN SA sont utilisés pour le perçage de conduites de gaz et d'eau sans pression ainsi que pour l'évacuation des eaux sous pression. La conduite de raccordement est reliée à la tubulure de départ par des manchons FRIALEN UB.
Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes des niveaux SDR 11 à 17.6. Les raccords en forme de selle d 63 ne sont transformables qu'avec des tubes de niveau SDR 11. Épaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248 et DV-8606AU2249.
Instructions de traitement
Le soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec le collier de manchon FRIALEN s'effectue par soudage FRIALEN - de manière étanche et avec une force longitudinale.
La selle et la tubulure de départ sont préparées (enlever/nettoyer la peau d'oxyde du tuyau) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225).
Perçage sans copeaux à l'état hors pression jusqu'à Ø 46 mm, de Ø 65 à Ø 123 mm avec copeaux extrêmement réduits à l'aide de l'appareil de perçage de la société Hütz + Baumgarten (www.huetz-baumgarten.de).
Pour les tuyaux en état sans pression, les SA peuvent être utilisés comme pièce en T avec sortie réduite.
Pour le perçage de la conduite principale sous pression de service, veuillez prendre contact avec notre service technique d'application.
De bonnes raisons pour choisir les colliers de serrage à manchon FRIALEN SA :
- construction compacte
- élément chauffant exposé pour une transmission optimale de la chaleur
- unité pré-assemblée sans pièces perdables
- Perçage pratiquement sans copeaux grâce à l'équipement de perçage de la société Hütz + Baumgarten
- Faibles forces de perçage
- Perçage sans bavures et pratiquement sans décrochements pour une performance hydraulique maximale
- Perçage sans fuite possible grâce à un élément de blocage
- Large zone de soudage
- Code-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)
