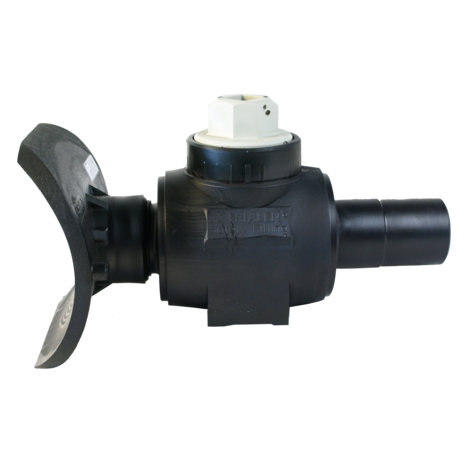

Robinet à boisseau sphérique de perçage Top-Loading pour gaz pour le perçage latéral sous pression
Robinet à boisseau sphérique de perçage AKHP TL pour gaz
- gaz et H2
- Pression de service : MOP (gaz) 10 bar
- Matériau : PE 100
- Joint d'étanchéité : NBR
- 1/4 de tour pour l'ouverture et la fermeture
- Sellette de chargement par le haut
- Technologie de sécurité
- Marque de contrôle DVGW : DG-8631AU2252 et DG-8631AU2253
Remarque:
Uniquement utilisable avec le dispositif de serrage FRIATOP (réf. 613350).
Il existe à cet effet une tige de commande KBS adaptée pour les ouvertures de clé SW14 et SW30.
Pour le perçage sous pression, nous recommandons l'appareil de perçage de la société Hütz & Baumgarten (www.huetz-baumgarten.de).
Pour les diamètres nominaux de 450 à 560, il ne convient que pour SDR17.
PE 100 SDR 11
Pression de service maximale admissible 10 bar (gaz)

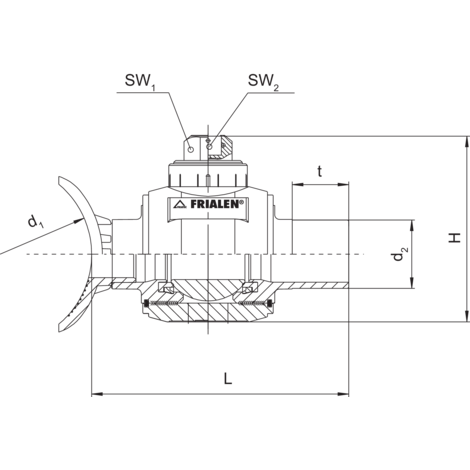

| Référence | Nom | info-bulle | Code produit d'origine | Article | Poids brut | QuantitИ de boНtes | d1 | d2 | Quantité par palette | t | rgb | Poids |
Prix 1 | BX | Prix ??VK | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | Fiche technique Texte 2 | Fiche technique Texte 1 | Titre du tableau | hwg | Titre | Marque | Matц┐б╘riau | qwProduct | qwSolution | Productbrand | Accessoires qw | Pilotage eau/gaz | Produit Plage | Categories | Diamètre de perçage Ø da | H | SW1 | SW2 | d1 | noteEnum | product.detail.attribute.Artikelgruppe | product.detail.attribute.Group1Headline | product.detail.attribute.hierarchie1 | product.detail.attribute.hierarchie2 | product.detail.attribute.qw_measurement_system |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 615526 | Robinet à boisseau sphérique de perçage Top-Loading pour gaz pour le perçage latéral sous pression | - | 84818081 | 615526 | 18,874 | 1 | 250-450 (- 560) | 90 | 32 | 90 | RL5 | 4,470 | 1.870,30 | 4 | 2.188,25 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615526-10 | PEJEL | {"Artikelgruppe" :"Kugelhahn<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Ventilateurs \/ Valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLe robinet à boisseau sphérique de perçage FRIALEN, entièrement en PE-HD, permet de percer latéralement une conduite principale en PE-HD en cas d'utilisation sous pression de gaz et d'eau (pas d'eau potable !) - sans fuite de gaz ou d'eau.Marques de contrôle DVGW AKHP-TL délivrées : DG-8631AU2252 et DG-8631AU2253.Pour le perçage sous pression, nous recommandons l'équipement de perçage de la société Hütz + Baumgarten.Respecter les consignes relatives à l'équipement de perçage !Instructions de mise en œuvrePréparation des surfaces à souder (enlever/nettoyer la peau d'oxyde). Pour ce modèle, la pièce moulée en forme de selle est appliquée sur le tube PE-HD à l'aide du dispositif de serrage FRIATOP (voir liste Technique des appareils). Veuillez lire les "Instructions de montage et d'utilisation pour le dispositif de fixation FRIATOP". Le soudage est effectué de manière étanche et avec une force longitudinale par l'appareil de soudage FRIAMAT.Perçage du tube PE-HD sous pression de serviceNous recommandons pour cela l'équipement de perçage de la société Hütz + Baumgarten. Il est fixé à l'extrémité libre du robinet à boisseau sphérique, le perçage du tube PE-HD s'effectue à travers le robinet à boisseau sphérique ouvert et ne présente aucune fuite. | Actionnement de l'organe de fermetureDepuis le capuchon de route grâce au kit de montage télescopique KBS.De bonnes raisons pour choisir le robinet à boisseau sphérique de perçage FRIALEN :La soudure et le perçage sous pression permettent d'éviter des coupures coûteuses et une alimentation de secours pendant l'intégration.La pose de la conduite principale et de la conduite de raccordement se fait au même niveau, ce qui présente des avantages lors de la planification.Les travaux de génie civil et d'intégration sont réduits au minimumLe robinet à boisseau sphérique peut être utilisé comme organe d'arrêt dans le raccordementEst universellement utilisable sur les grands diamètres de tuyaux PE-HD d 250-450 (560). D'où une rentabilité supplémentaire grâce à une utilisation réduite de matériaux et à un stockage nettement moins important chez les fournisseurs et dans le commerce.Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Robinet à boisseau sphérique de perçage Top-Loading pour gaz pour le perçage latéral sous pression | FRIATEC | PE 100 | Valves | Gas Distribution | FRIALEN | 8a8a80ed1be99e32011be99e697f7bb0, 8a8a80ed1be99e32011be99e7b033a5b | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 60 | 240 | 50 x 50 | 25 | 250-450 (- 560) | 1 | Kugelhahn</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN Sicherheitsfittings | FRIALEN Ventilateurs / Valves | métrique |
Domaine d'utilisation
Le robinet à boisseau sphérique de perçage FRIALEN, entièrement en PE-HD, permet de percer latéralement une conduite principale en PE-HD en cas d'utilisation sous pression de gaz et d'eau (pas d'eau potable !) - sans fuite de gaz ou d'eau.
Marques de contrôle DVGW AKHP-TL délivrées : DG-8631AU2252 et DG-8631AU2253.
Pour le perçage sous pression, nous recommandons l'équipement de perçage de la société Hütz + Baumgarten.
Respecter les consignes relatives à l'équipement de perçage !
Instructions de mise en œuvre
Préparation des surfaces à souder (enlever/nettoyer la peau d'oxyde). Pour ce modèle, la pièce moulée en forme de selle est appliquée sur le tube PE-HD à l'aide du dispositif de serrage FRIATOP (voir liste Technique des appareils). Veuillez lire les "Instructions de montage et d'utilisation pour le dispositif de fixation FRIATOP". Le soudage est effectué de manière étanche et avec une force longitudinale par l'appareil de soudage FRIAMAT.
Perçage du tube PE-HD sous pression de service
Nous recommandons pour cela l'équipement de perçage de la société Hütz + Baumgarten. Il est fixé à l'extrémité libre du robinet à boisseau sphérique, le perçage du tube PE-HD s'effectue à travers le robinet à boisseau sphérique ouvert et ne présente aucune fuite.
Actionnement de l'organe de fermeture
Depuis le capuchon de route grâce au kit de montage télescopique KBS.
De bonnes raisons pour choisir le robinet à boisseau sphérique de perçage FRIALEN :
- La soudure et le perçage sous pression permettent d'éviter des coupures coûteuses et une alimentation de secours pendant l'intégration.
- La pose de la conduite principale et de la conduite de raccordement se fait au même niveau, ce qui présente des avantages lors de la planification.
- Les travaux de génie civil et d'intégration sont réduits au minimum
- Le robinet à boisseau sphérique peut être utilisé comme organe d'arrêt dans le raccordement
- Est universellement utilisable sur les grands diamètres de tuyaux PE-HD d 250-450 (560). D'où une rentabilité supplémentaire grâce à une utilisation réduite de matériaux et à un stockage nettement moins important chez les fournisseurs et dans le commerce.
- Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)
