AKHP

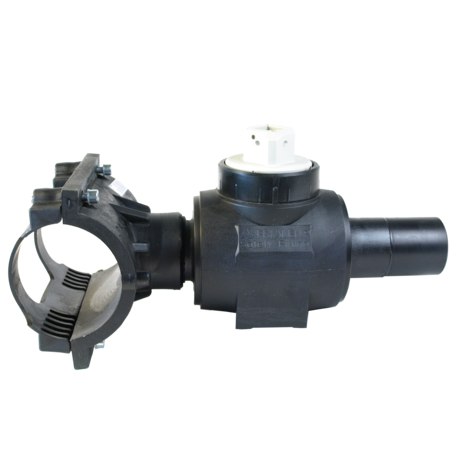

Robinet à boisseau sphérique de perçage pour gaz pour le perçage latéral sous pression
Robinet à boisseau sphérique de perçage AKHP pour gaz
- gaz et H2
- Pression de service : MOP (gaz) 10 bar
- Matériau : PE 100
- Joint d'étanchéité : NBR
- 1/4 de tour pour l'ouverture et la fermeture
- Elément de selle avec collier de serrage
- Technologie de sécurité
- Marque de contrôle DVGW : DG-8631AU2252 et DG-8631AU2253
Remarque:
Il existe à cet effet une tige de commande KBS adaptée pour les ouvertures de clé SW14 et SW30.
Pour le perçage sous pression, nous recommandons l'appareil de perçage de la société Hütz & Baumgarten (www.huetz-baumgarten.de).
PE 100 SDR 11
Pression de service maximale admissible 10 bar (gaz)

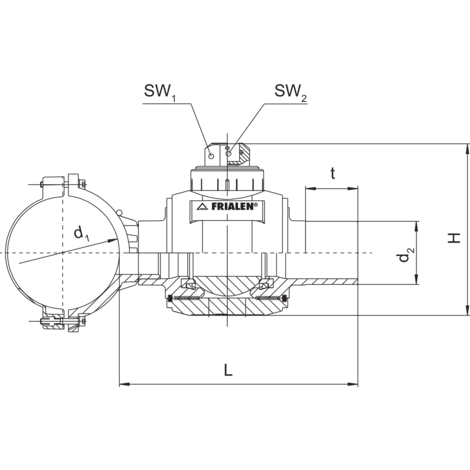

| Référence | Nom | info-bulle | Code produit d'origine | Article | Poids brut | QuantitИ de boНtes | d1 | d2 | Quantité par palette | t | rgb | Poids |
Prix 1 | BX | Prix ??VK | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | Fiche technique Texte 2 | Fiche technique Texte 1 | Titre du tableau | hwg | Titre | Marque | Matц┐б╘riau | qwProduct | qwSolution | Productbrand | Accessoires qw | Pilotage eau/gaz | Produit Plage | Categories | Diamètre de perçage Ø da | H | SW1 | SW2 | d1 | product.detail.attribute.Artikelgruppe | product.detail.attribute.Group1Headline | product.detail.attribute.hierarchie1 | product.detail.attribute.hierarchie2 | product.detail.attribute.qw_measurement_system | noteEnum |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 615427 | Robinet à boisseau sphérique de perçage pour gaz pour le perçage latéral sous pression | - | 84818081 | 615427 | 19,426 | 1 | 110 | 63 | 48 | 110 | RL5 | 3,080 | 1.305,70 | 6 | 1.527,68 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615427-10 | PEJEL | {"Artikelgruppe" :"Kugelhahn<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Ventilateurs \/ Valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLe robinet à boisseau sphérique de perçage FRIALEN, entièrement en PE-HD, permet de percer latéralement une conduite principale en PE-HD utilisée sous pression de gaz et d'eau (pas d'eau potable !) - sans fuite de gaz ou d'eau.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Marque de contrôle DVGW AKHP délivrée : DG-8631AU2252 et DG-8631AU2253.Instructions de traitementAprès avoir enlevé la peau d'oxyde et nettoyé les surfaces du tube et du collier à souder, le robinet à boisseau sphérique de perçage est vissé fermement sur le tube PE-HD à l'aide d'un sous-collier et soudé à celui-ci (voir la notice de montage des raccords FRIALEN).Perçage du tube PE-HD sous pression de serviceNous recommandons pour cela l'équipement de perçage de la société Hütz + Baumgarten. Il est fixé à l'extrémité libre soudée du robinet à boisseau sphérique, le perçage du tube PE-HD s'effectue à travers le robinet à boisseau sphérique ouvert et ne présente pas de fuites. | Actionnement de l'organe de fermetureDepuis le capuchon de route grâce au kit de montage télescopique KBS.De bonnes raisons pour choisir le robinet à boisseau sphérique de perçage FRIALEN :La soudure et le perçage sous pression permettent d'éviter des coupures coûteuses et une alimentation de secours pendant l'intégration.La pose de la conduite principale et de la conduite de raccordement se fait au même niveau, ce qui présente des avantages lors de la planification.Les travaux de génie civil et d'intégration sont réduits au minimumLe robinet à boisseau sphérique peut être utilisé comme organe d'arrêt dans le raccordementCode-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Robinet à boisseau sphérique de perçage pour gaz pour le perçage latéral sous pression | FRIATEC | PE 100 | Valves | Gas Distribution | FRIALEN | 8a8a80ed1be99e32011be99e7b033a5b | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 42 | 180 | 50 x 50 | 25 | 110 | Kugelhahn</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN Sicherheitsfittings | FRIALEN Ventilateurs / Valves | métrique | - |
| 615428 | Robinet à boisseau sphérique de perçage pour gaz pour le perçage latéral sous pression | - | 84818081 | 615428 | 19,666 | 1 | 110 | 90 | 32 | 90 | RL5 | 4,670 | 1.654,20 | 4 | 1.935,43 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615428-10 | PEJEL | {"Artikelgruppe" :"Kugelhahn<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Ventilateurs \/ Valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLe robinet à boisseau sphérique de perçage FRIALEN, entièrement en PE-HD, permet de percer latéralement une conduite principale en PE-HD utilisée sous pression de gaz et d'eau (pas d'eau potable !) - sans fuite de gaz ou d'eau.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Marque de contrôle DVGW AKHP délivrée : DG-8631AU2252 et DG-8631AU2253.Instructions de traitementAprès avoir enlevé la peau d'oxyde et nettoyé les surfaces du tube et du collier à souder, le robinet à boisseau sphérique de perçage est vissé fermement sur le tube PE-HD à l'aide d'un sous-collier et soudé à celui-ci (voir la notice de montage des raccords FRIALEN).Perçage du tube PE-HD sous pression de serviceNous recommandons pour cela l'équipement de perçage de la société Hütz + Baumgarten. Il est fixé à l'extrémité libre soudée du robinet à boisseau sphérique, le perçage du tube PE-HD s'effectue à travers le robinet à boisseau sphérique ouvert et ne présente pas de fuites. | Actionnement de l'organe de fermetureDepuis le capuchon de route grâce au kit de montage télescopique KBS.De bonnes raisons pour choisir le robinet à boisseau sphérique de perçage FRIALEN :La soudure et le perçage sous pression permettent d'éviter des coupures coûteuses et une alimentation de secours pendant l'intégration.La pose de la conduite principale et de la conduite de raccordement se fait au même niveau, ce qui présente des avantages lors de la planification.Les travaux de génie civil et d'intégration sont réduits au minimumLe robinet à boisseau sphérique peut être utilisé comme organe d'arrêt dans le raccordementCode-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Robinet à boisseau sphérique de perçage pour gaz pour le perçage latéral sous pression | FRIATEC | PE 100 | Valves | Gas Distribution | FRIALEN | 8a8a80ed1be99e32011be99e7b033a5b | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 60 | 240 | 50 x 50 | 25 | 110 | Kugelhahn</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN Sicherheitsfittings | FRIALEN Ventilateurs / Valves | métrique | - |
| 615431 | Robinet à boisseau sphérique de perçage pour gaz pour le perçage latéral sous pression | - | 84818081 | 615431 | 20,138 | 1 | 125 | 90 | 32 | 90 | RL5 | 4,790 | 1.702,50 | 4 | 1.991,93 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615431-10 | PEJEL | {"Artikelgruppe" :"Kugelhahn<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Ventilateurs \/ Valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLe robinet à boisseau sphérique de perçage FRIALEN, entièrement en PE-HD, permet de percer latéralement une conduite principale en PE-HD utilisée sous pression de gaz et d'eau (pas d'eau potable !) - sans fuite de gaz ou d'eau.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Marque de contrôle DVGW AKHP délivrée : DG-8631AU2252 et DG-8631AU2253.Instructions de traitementAprès avoir enlevé la peau d'oxyde et nettoyé les surfaces du tube et du collier à souder, le robinet à boisseau sphérique de perçage est vissé fermement sur le tube PE-HD à l'aide d'un sous-collier et soudé à celui-ci (voir la notice de montage des raccords FRIALEN).Perçage du tube PE-HD sous pression de serviceNous recommandons pour cela l'équipement de perçage de la société Hütz + Baumgarten. Il est fixé à l'extrémité libre soudée du robinet à boisseau sphérique, le perçage du tube PE-HD s'effectue à travers le robinet à boisseau sphérique ouvert et ne présente pas de fuites. | Actionnement de l'organe de fermetureDepuis le capuchon de route grâce au kit de montage télescopique KBS.De bonnes raisons pour choisir le robinet à boisseau sphérique de perçage FRIALEN :La soudure et le perçage sous pression permettent d'éviter des coupures coûteuses et une alimentation de secours pendant l'intégration.La pose de la conduite principale et de la conduite de raccordement se fait au même niveau, ce qui présente des avantages lors de la planification.Les travaux de génie civil et d'intégration sont réduits au minimumLe robinet à boisseau sphérique peut être utilisé comme organe d'arrêt dans le raccordementCode-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Robinet à boisseau sphérique de perçage pour gaz pour le perçage latéral sous pression | FRIATEC | PE 100 | Valves | Gas Distribution | FRIALEN | 8a8a80ed1be99e32011be99e7b033a5b | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 60 | 240 | 50 x 50 | 25 | 125 | Kugelhahn</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN Sicherheitsfittings | FRIALEN Ventilateurs / Valves | métrique | - |
| 615433 | Robinet à boisseau sphérique de perçage pour gaz pour le perçage latéral sous pression | - | 84818081 | 615433 | 14,194 | 4 | 160 | 63 | 32 | 110 | RL5 | 3,300 | 1.323,30 | 4 | 1.548,26 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615433-10 | PEJEL | {"Artikelgruppe" :"Kugelhahn<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Ventilateurs \/ Valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLe robinet à boisseau sphérique de perçage FRIALEN, entièrement en PE-HD, permet de percer latéralement une conduite principale en PE-HD utilisée sous pression de gaz et d'eau (pas d'eau potable !) - sans fuite de gaz ou d'eau.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Marque de contrôle DVGW AKHP délivrée : DG-8631AU2252 et DG-8631AU2253.Instructions de traitementAprès avoir enlevé la peau d'oxyde et nettoyé les surfaces du tube et du collier à souder, le robinet à boisseau sphérique de perçage est vissé fermement sur le tube PE-HD à l'aide d'un sous-collier et soudé à celui-ci (voir la notice de montage des raccords FRIALEN).Perçage du tube PE-HD sous pression de serviceNous recommandons pour cela l'équipement de perçage de la société Hütz + Baumgarten. Il est fixé à l'extrémité libre soudée du robinet à boisseau sphérique, le perçage du tube PE-HD s'effectue à travers le robinet à boisseau sphérique ouvert et ne présente pas de fuites. | Actionnement de l'organe de fermetureDepuis le capuchon de route grâce au kit de montage télescopique KBS.De bonnes raisons pour choisir le robinet à boisseau sphérique de perçage FRIALEN :La soudure et le perçage sous pression permettent d'éviter des coupures coûteuses et une alimentation de secours pendant l'intégration.La pose de la conduite principale et de la conduite de raccordement se fait au même niveau, ce qui présente des avantages lors de la planification.Les travaux de génie civil et d'intégration sont réduits au minimumLe robinet à boisseau sphérique peut être utilisé comme organe d'arrêt dans le raccordementCode-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Robinet à boisseau sphérique de perçage pour gaz pour le perçage latéral sous pression | FRIATEC | PE 100 | Valves | Gas Distribution | FRIALEN | 8a8a80ed1be99e32011be99e7b033a5b | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 42 | 180 | 50 x 50 | 25 | 160 | Kugelhahn</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN Sicherheitsfittings | FRIALEN Ventilateurs / Valves | métrique | 1 |
| 615434 | Robinet à boisseau sphérique de perçage pour gaz pour le perçage latéral sous pression | - | 84818081 | 615434 | 20,854 | 1 | 160 | 90 | 32 | 90 | RL5 | 4,970 | 1.747,90 | 4 | 2.045,05 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615434-10 | PEJEL | {"Artikelgruppe" :"Kugelhahn<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Ventilateurs \/ Valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLe robinet à boisseau sphérique de perçage FRIALEN, entièrement en PE-HD, permet de percer latéralement une conduite principale en PE-HD utilisée sous pression de gaz et d'eau (pas d'eau potable !) - sans fuite de gaz ou d'eau.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Marque de contrôle DVGW AKHP délivrée : DG-8631AU2252 et DG-8631AU2253.Instructions de traitementAprès avoir enlevé la peau d'oxyde et nettoyé les surfaces du tube et du collier à souder, le robinet à boisseau sphérique de perçage est vissé fermement sur le tube PE-HD à l'aide d'un sous-collier et soudé à celui-ci (voir la notice de montage des raccords FRIALEN).Perçage du tube PE-HD sous pression de serviceNous recommandons pour cela l'équipement de perçage de la société Hütz + Baumgarten. Il est fixé à l'extrémité libre soudée du robinet à boisseau sphérique, le perçage du tube PE-HD s'effectue à travers le robinet à boisseau sphérique ouvert et ne présente pas de fuites. | Actionnement de l'organe de fermetureDepuis le capuchon de route grâce au kit de montage télescopique KBS.De bonnes raisons pour choisir le robinet à boisseau sphérique de perçage FRIALEN :La soudure et le perçage sous pression permettent d'éviter des coupures coûteuses et une alimentation de secours pendant l'intégration.La pose de la conduite principale et de la conduite de raccordement se fait au même niveau, ce qui présente des avantages lors de la planification.Les travaux de génie civil et d'intégration sont réduits au minimumLe robinet à boisseau sphérique peut être utilisé comme organe d'arrêt dans le raccordementCode-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Robinet à boisseau sphérique de perçage pour gaz pour le perçage latéral sous pression | FRIATEC | PE 100 | Valves | Gas Distribution | FRIALEN | 8a8a80ed1be99e32011be99e7b033a5b | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 60 | 240 | 50 x 50 | 25 | 160 | Kugelhahn</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN Sicherheitsfittings | FRIALEN Ventilateurs / Valves | métrique | - |
| 615437 | Robinet à boisseau sphérique de perçage pour gaz pour le perçage latéral sous pression | - | 84818081 | 615437 | 20,93 | 1 | 180 | 90 | 32 | 90 | RL5 | 4,990 | 1.756,10 | 4 | 2.054,65 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615437-10 | PEJEL | {"Artikelgruppe" :"Kugelhahn<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Ventilateurs \/ Valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLe robinet à boisseau sphérique de perçage FRIALEN, entièrement en PE-HD, permet de percer latéralement une conduite principale en PE-HD utilisée sous pression de gaz et d'eau (pas d'eau potable !) - sans fuite de gaz ou d'eau.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Marque de contrôle DVGW AKHP délivrée : DG-8631AU2252 et DG-8631AU2253.Instructions de traitementAprès avoir enlevé la peau d'oxyde et nettoyé les surfaces du tube et du collier à souder, le robinet à boisseau sphérique de perçage est vissé fermement sur le tube PE-HD à l'aide d'un sous-collier et soudé à celui-ci (voir la notice de montage des raccords FRIALEN).Perçage du tube PE-HD sous pression de serviceNous recommandons pour cela l'équipement de perçage de la société Hütz + Baumgarten. Il est fixé à l'extrémité libre soudée du robinet à boisseau sphérique, le perçage du tube PE-HD s'effectue à travers le robinet à boisseau sphérique ouvert et ne présente pas de fuites. | Actionnement de l'organe de fermetureDepuis le capuchon de route grâce au kit de montage télescopique KBS.De bonnes raisons pour choisir le robinet à boisseau sphérique de perçage FRIALEN :La soudure et le perçage sous pression permettent d'éviter des coupures coûteuses et une alimentation de secours pendant l'intégration.La pose de la conduite principale et de la conduite de raccordement se fait au même niveau, ce qui présente des avantages lors de la planification.Les travaux de génie civil et d'intégration sont réduits au minimumLe robinet à boisseau sphérique peut être utilisé comme organe d'arrêt dans le raccordementCode-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Robinet à boisseau sphérique de perçage pour gaz pour le perçage latéral sous pression | FRIATEC | PE 100 | Valves | Gas Distribution | FRIALEN | 8a8a80ed1be99e32011be99e7b033a5b | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 60 | 240 | 50 x 50 | 25 | 180 | Kugelhahn</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN Sicherheitsfittings | FRIALEN Ventilateurs / Valves | métrique | - |
| 615440 | Robinet à boisseau sphérique de perçage pour gaz pour le perçage latéral sous pression | - | 84818081 | 615440 | 20,97 | 1 | 225 | 90 | 32 | 90 | RL5 | 5,000 | 1.762,80 | 4 | 2.062,48 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615440-10 | PEJEL | {"Artikelgruppe" :"Kugelhahn<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Ventilateurs \/ Valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLe robinet à boisseau sphérique de perçage FRIALEN, entièrement en PE-HD, permet de percer latéralement une conduite principale en PE-HD utilisée sous pression de gaz et d'eau (pas d'eau potable !) - sans fuite de gaz ou d'eau.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Marque de contrôle DVGW AKHP délivrée : DG-8631AU2252 et DG-8631AU2253.Instructions de traitementAprès avoir enlevé la peau d'oxyde et nettoyé les surfaces du tube et du collier à souder, le robinet à boisseau sphérique de perçage est vissé fermement sur le tube PE-HD à l'aide d'un sous-collier et soudé à celui-ci (voir la notice de montage des raccords FRIALEN).Perçage du tube PE-HD sous pression de serviceNous recommandons pour cela l'équipement de perçage de la société Hütz + Baumgarten. Il est fixé à l'extrémité libre soudée du robinet à boisseau sphérique, le perçage du tube PE-HD s'effectue à travers le robinet à boisseau sphérique ouvert et ne présente pas de fuites. | Actionnement de l'organe de fermetureDepuis le capuchon de route grâce au kit de montage télescopique KBS.De bonnes raisons pour choisir le robinet à boisseau sphérique de perçage FRIALEN :La soudure et le perçage sous pression permettent d'éviter des coupures coûteuses et une alimentation de secours pendant l'intégration.La pose de la conduite principale et de la conduite de raccordement se fait au même niveau, ce qui présente des avantages lors de la planification.Les travaux de génie civil et d'intégration sont réduits au minimumLe robinet à boisseau sphérique peut être utilisé comme organe d'arrêt dans le raccordementCode-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Robinet à boisseau sphérique de perçage pour gaz pour le perçage latéral sous pression | FRIATEC | PE 100 | Valves | Gas Distribution | FRIALEN | 8a8a80ed1be99e32011be99e7b033a5b | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 60 | 240 | 50 x 50 | 25 | 225 | Kugelhahn</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN Sicherheitsfittings | FRIALEN Ventilateurs / Valves | métrique | - |
Domaine d'utilisation
Le robinet à boisseau sphérique de perçage FRIALEN, entièrement en PE-HD, permet de percer latéralement une conduite principale en PE-HD utilisée sous pression de gaz et d'eau (pas d'eau potable !) - sans fuite de gaz ou d'eau.
Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Marque de contrôle DVGW AKHP délivrée : DG-8631AU2252 et DG-8631AU2253.
Instructions de traitement
Après avoir enlevé la peau d'oxyde et nettoyé les surfaces du tube et du collier à souder, le robinet à boisseau sphérique de perçage est vissé fermement sur le tube PE-HD à l'aide d'un sous-collier et soudé à celui-ci (voir la notice de montage des raccords FRIALEN).
Perçage du tube PE-HD sous pression de service
Nous recommandons pour cela l'équipement de perçage de la société Hütz + Baumgarten. Il est fixé à l'extrémité libre soudée du robinet à boisseau sphérique, le perçage du tube PE-HD s'effectue à travers le robinet à boisseau sphérique ouvert et ne présente pas de fuites.
Actionnement de l'organe de fermeture
Depuis le capuchon de route grâce au kit de montage télescopique KBS.
De bonnes raisons pour choisir le robinet à boisseau sphérique de perçage FRIALEN :
- La soudure et le perçage sous pression permettent d'éviter des coupures coûteuses et une alimentation de secours pendant l'intégration.
- La pose de la conduite principale et de la conduite de raccordement se fait au même niveau, ce qui présente des avantages lors de la planification.
- Les travaux de génie civil et d'intégration sont réduits au minimum
- Le robinet à boisseau sphérique peut être utilisé comme organe d'arrêt dans le raccordement
- Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)
