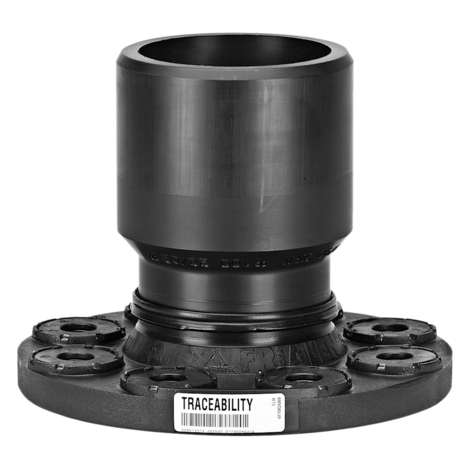

Réduction de la bride

PE 100-RC SDR 11

Pression de service maximale admissible 16 bar (eau)

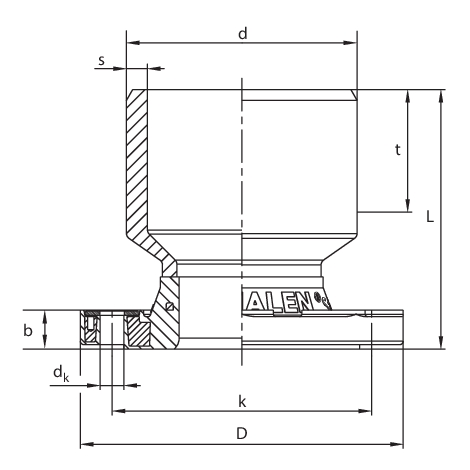

Référence	Nom	info-bulle	Code produit d'origine	Article	Poids brut	QuantitИ de boНtes	D	d	Quantité par palette	s	t	rgb	Poids [kg]	Prix 1	BX	Prix ??VK	product.detail.attribute.peh	SKU Status	variant	DN_WG	Champs non mappИs Json	Fiche technique Texte 2	Fiche technique Texte 1	Titre du tableau	hwg	Titre	Marque	Matц┐б╘riau	qwProduct	qwSolution	Productbrand	Pilotage eau/gaz	Produit Plage	Categories	Application	dk	b	product.detail.attribute.Ausschreibung_Text	product.detail.attribute.Group1Headline	product.detail.attribute.hierarchie1	product.detail.attribute.hierarchie2	product.detail.attribute.qw_measurement_system
616065	Réduction de la bride	-	73071910	616065	10,852	1	204	110	96	10	82	RL9	3,500	820,20	3	959,64	1	Webanzeige, PK_EMEA, PK_PL_INF, DN_INF	616065-10	PEJEL	{"Ausschreibung_Text" :"Caractéristiques :<\/P>Composant compact en PE-HD à souder dans le coude avec embase WF 90° ou pour le montage de la robinetterie<\/li>Réduction en PE-HD et bride à souder EFL comme pièce F homogène fabriquée en usine<\/li>Insert métallique dans la bride, donc pas d'écoulement à froid. <\/li>Codage à barres pour la traçabilité automatique des composants (Traceability)<\/li>Certification DVGW selon GW 335-2<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"}	Domaine d'applicationLa réduction de bride FRIALEN FLR est utilisée comme transition de matériaux. Des possibilités d'application particulières sont données par le raccordement direct dede vannes à brides dans des conduites de dérivation réduites en liaison avec une pièce en T FRIALEN ou un collier de manchon FRIALEN SAHydrante au coude FRIALEN avec embase WF 90° - d 110L'élément compact permet alors une exécution simple, rapide et économique du raccordement à bride réduit.Pour le raccordement vertical de bouches d'incendie avec équerre avec pied WF 90° ou pièces en T T, il faut tenir compte de la hauteur de recouvrement.Le comportement d'écoulement à froid connu du PE-HD dans la zone du raccord à bride est exclu par la conception constructive. Les mesures de protection contre la corrosion ne sont pas nécessaires pour la réduction de bride FLR.Instructions de mise en œuvreLe soudage de la tubulure s'effectue selon les instructions de montage FRIALEN. Exécution de la bride selon DIN EN 1092-1. Des rondelles sont nécessaires pour le vissage de la bride. Tous les joints profilés et plats disponibles dans le commerce peuvent être utilisés. Nous recommandons les joints profilés de type G-St. Pour les couples de serrage des vis, il convient de respecter les consignes du fabricant de joints.	De bonnes raisons pour la réduction de bride FRIALEN FLR :Composant compact pour la transition de matériaux et la réduction directeIntégration simple de la robinetteriebride fixe pour une grande stabilitéaucune mesure de protection contre la corrosion n'est nécessaire pour FLRmontage sûr des vis, pas de comportement d'écoulement à froid typique des matières plastiques grâce à une construction intelligenteTraçabilité de la pièce grâce au code-barres de traçabilité	PE 100-RC SDR 11Pression de service maximale admissible 16 bar (eau)	INF	Réduction de la bride	FRIATEC	PE 100-RC	Transition fittings	Water Distribution, Sewage, Stormwater Management	FRIALEN	-	Accessoires de sécurité FRIALEN	Raccords de transition FRIALEN	Gestion des eaux pluviales, Eaux usées	17	25	Caractéristiques :</P>Composant compact en PE-HD à souder dans le coude avec embase WF 90° ou pour le montage de la robinetterie</li>Réduction en PE-HD et bride à souder EFL comme pièce F homogène fabriquée en usine</li>Insert métallique dans la bride, donc pas d'écoulement à froid. </li>Codage à barres pour la traçabilité automatique des composants (Traceability)</li>Certification DVGW selon GW 335-2</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li></ul>	PE 100 SDR 11</P>Pression de service : PFA (eau) 16 bar</P>	FRIALEN raccords de sécurité	FRIALEN raccords de transition / Transition Fittings	métrique
616241	Réduction de la bride	-	73071910	616241	8,466	1	224	160	64	14,6	85	RL9	4,060	1.048,60	2	1.226,87	1	Webanzeige, PK_EMEA, PK_PL_INF, DN_INF	616241-10	PEJEL	{"Ausschreibung_Text" :"Caractéristiques :<\/P>Composant compact en PE-HD à souder dans le coude avec embase WF 90° ou pour le montage de la robinetterie<\/li>Réduction en PE-HD et bride à souder EFL comme pièce F homogène fabriquée en usine<\/li>Insert métallique dans la bride, donc pas d'écoulement à froid. <\/li>Codage à barres pour la traçabilité automatique des composants (Traceability)<\/li>Certification DVGW selon GW 335-2<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"}	Domaine d'applicationLa réduction de bride FRIALEN FLR est utilisée comme transition de matériaux. Des possibilités d'application particulières sont données par le raccordement direct dede vannes à brides dans des conduites de dérivation réduites en liaison avec une pièce en T FRIALEN ou un collier de manchon FRIALEN SAHydrante au coude FRIALEN avec embase WF 90° - d 110L'élément compact permet alors une exécution simple, rapide et économique du raccordement à bride réduit.Pour le raccordement vertical de bouches d'incendie avec équerre avec pied WF 90° ou pièces en T T, il faut tenir compte de la hauteur de recouvrement.Le comportement d'écoulement à froid connu du PE-HD dans la zone du raccord à bride est exclu par la conception constructive. Les mesures de protection contre la corrosion ne sont pas nécessaires pour la réduction de bride FLR.Instructions de mise en œuvreLe soudage de la tubulure s'effectue selon les instructions de montage FRIALEN. Exécution de la bride selon DIN EN 1092-1. Des rondelles sont nécessaires pour le vissage de la bride. Tous les joints profilés et plats disponibles dans le commerce peuvent être utilisés. Nous recommandons les joints profilés de type G-St. Pour les couples de serrage des vis, il convient de respecter les consignes du fabricant de joints.	De bonnes raisons pour la réduction de bride FRIALEN FLR :Composant compact pour la transition de matériaux et la réduction directeIntégration simple de la robinetteriebride fixe pour une grande stabilitéaucune mesure de protection contre la corrosion n'est nécessaire pour FLRmontage sûr des vis, pas de comportement d'écoulement à froid typique des matières plastiques grâce à une construction intelligenteTraçabilité de la pièce grâce au code-barres de traçabilité	PE 100-RC SDR 11Pression de service maximale admissible 16 bar (eau)	INF	Réduction de la bride	FRIATEC	PE 100-RC	Transition fittings	Water Distribution, Sewage, Stormwater Management	FRIALEN	-	Accessoires de sécurité FRIALEN	Raccords de transition FRIALEN	Gestion des eaux pluviales, Eaux usées	17	27	Caractéristiques :</P>Composant compact en PE-HD à souder dans le coude avec embase WF 90° ou pour le montage de la robinetterie</li>Réduction en PE-HD et bride à souder EFL comme pièce F homogène fabriquée en usine</li>Insert métallique dans la bride, donc pas d'écoulement à froid. </li>Codage à barres pour la traçabilité automatique des composants (Traceability)</li>Certification DVGW selon GW 335-2</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li></ul>	PE 100 SDR 11</P>Pression de service : PFA (eau) 16 bar</P>	FRIALEN raccords de sécurité	FRIALEN raccords de transition / Transition Fittings	métrique

Domaine d'application

La réduction de bride FRIALEN FLR est utilisée comme transition de matériaux. Des possibilités d'application particulières sont données par le raccordement direct de

de vannes à brides dans des conduites de dérivation réduites en liaison avec une pièce en T FRIALEN ou un collier de manchon FRIALEN SA

Hydrante au coude FRIALEN avec embase WF 90° - d 110

L'élément compact permet alors une exécution simple, rapide et économique du raccordement à bride réduit.

Pour le raccordement vertical de bouches d'incendie avec équerre avec pied WF 90° ou pièces en T T, il faut tenir compte de la hauteur de recouvrement.

Le comportement d'écoulement à froid connu du PE-HD dans la zone du raccord à bride est exclu par la conception constructive. Les mesures de protection contre la corrosion ne sont pas nécessaires pour la réduction de bride FLR.

Instructions de mise en œuvre

Le soudage de la tubulure s'effectue selon les instructions de montage FRIALEN. Exécution de la bride selon DIN EN 1092-1. Des rondelles sont nécessaires pour le vissage de la bride. Tous les joints profilés et plats disponibles dans le commerce peuvent être utilisés. Nous recommandons les joints profilés de type G-St. Pour les couples de serrage des vis, il convient de respecter les consignes du fabricant de joints.

De bonnes raisons pour la réduction de bride FRIALEN FLR :

Composant compact pour la transition de matériaux et la réduction directe

Intégration simple de la robinetterie

bride fixe pour une grande stabilité

aucune mesure de protection contre la corrosion n'est nécessaire pour FLR

montage sûr des vis, pas de comportement d'écoulement à froid typique des matières plastiques grâce à une construction intelligente

Traçabilité de la pièce grâce au code-barres de traçabilité
