USTRS

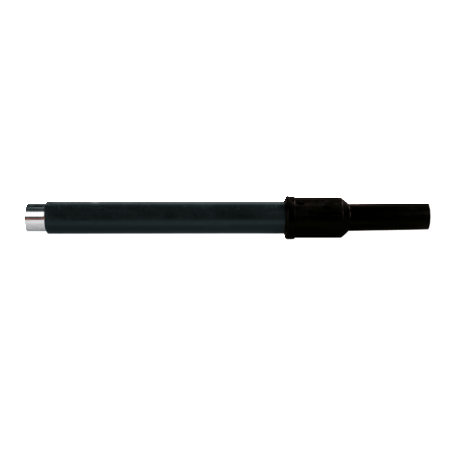

Raccord PE-HD extrémité pointue / tube acier
Raccord de transition PE-HD extrémité pointue/tube en acier USTRS
- Gaz
- Pression de service : MOP (gaz) 10 bar
- Matériau : PE 100 et acier (ISO 3183 / API5L)
Remarque:
A utiliser avec les manchons à souder UB.
Côté acier ancré dans le PE de manière indissociable et sans risque de torsion.
Lot de tubes en acier identifié par le changement de poinçon de l'embout du tube.
PE 100 SDR 11
Pression de service maximale admissible 10 bar (gaz)
| Référence | Nom | info-bulle | Code produit d'origine | Article | QuantitИ de boНtes | w | D | d | Quantité par palette | rgb | Poids |
Prix 1 | BX | Prix ??VK | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | Fiche technique Texte 2 | Fiche technique Texte 1 | Titre du tableau | hwg | Titre | Marque | qwProduct | qwSolution | Productbrand | dbPicture1 | Pilotage eau/gaz | segment | Type de produit 1 | Produit Plage | Categories | Application | A | Z | L1 | product.detail.attribute.Ausschreibung_Text | product.detail.attribute.Group1Headline | product.detail.attribute.hierarchie1 | product.detail.attribute.hierarchie2 | product.detail.attribute.qw_measurement_system | ean2 | ean1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 616632 | Raccord PE-HD extrémité pointue / tube acier | - | 73079980 | 616632 | 1 | 2,60 | 45 | 20 | 630 | RL10 | 0,450 | 100,20 | 21 | 117,25 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616632-18 | PEJEL | {"Ausschreibung_Text" :"Caractéristiques :<\/P>Dimensionnement PE 100\/ SDR 11 <\/li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion<\/li>Tube en acier pré-isolé par une gaine en PE <\/li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW selon DVGW VP 600<\/li><\/ul> <\/P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de transition FRIALEN USTRS sont des raccords de transition de matériaux pour le passage d'un tube en acier à une conduite en PE-HD. Le raccordement au raccord de tubulure de l'USTRS à la conduite PE-HD s'effectue avec les manchons FRIALEN. Le côté acier de l'USTRS est relié au tube en acier par soudage.L'extrémité soudée de la pièce de transition est réalisée selon la norme ASTM A106 et DIN EN ISO 3183.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marque de contrôle DVGW délivrée avec n° d'enregistrement :DG-7521CR0259DW-7511CR0156Embouts à souder selon la norme : ASTM A106, DIN EN ISO 3183 (w = épaisseur de paroi du tube en acier)Matériau Acier ISO 3183 / API5L.Instructions de mise en œuvreLes raccords de transition FRIALEN USTRS sont assemblés côté acier à l'aide de la soudure à l'arc. En raison de l'apport de chaleur, seul le soudage à l'arc est autorisé pour la soudure.Le côté PE-HD avec extrémité soudée est soudé par FRIALEN - de manière étanche et avec une force longitudinale. Le soudage du côté acier et du côté PE-HD est effectué selon les exigences générales de montage (voir "Pièces de transition" dans les "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution) (enlever la peau d'oxyde du tuyau / nettoyer, etc.). | De bonnes raisons pour les raccords de transition FRIALEN USTRS :Côté acier ancré dans le PE-HD de manière indissociable et sans risque de torsionFaible besoin d'isolation grâce au tube en acier revêtuCôté PE-HD avec extrémité à souder pour une mise en œuvre sans dispositifs de retenue, conçu pour les raccords à manchon FRIALENRaccord résistant à l'arrachement Construction compacteCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)Possibilité d'enlever la couche d'oxyde sur l'extrémité à souder en PE avec des appareils de pelage | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Raccord PE-HD extrémité pointue / tube acier | FRIATEC | Transition fittings | Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Approvisionnement en eau | 250 | 15 | 80 | Caractéristiques :</P>Dimensionnement PE 100/ SDR 11 </li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion</li>Tube en acier pré-isolé par une gaine en PE </li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW selon DVGW VP 600</li></ul> </P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | - | - |
| 616633 | Raccord PE-HD extrémité pointue / tube acier | - | 73079980 | 616633 | 1 | 2,60 | 45 | 25 | 630 | RL10 | 0,650 | 104,90 | 21 | 122,75 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616633-18 | PEJEL | {"Ausschreibung_Text" :"Caractéristiques :<\/P>Dimensionnement PE 100\/ SDR 11 <\/li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion<\/li>Tube en acier pré-isolé par une gaine en PE <\/li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW selon DVGW VP 600<\/li><\/ul> <\/P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de transition FRIALEN USTRS sont des raccords de transition de matériaux pour le passage d'un tube en acier à une conduite en PE-HD. Le raccordement au raccord de tubulure de l'USTRS à la conduite PE-HD s'effectue avec les manchons FRIALEN. Le côté acier de l'USTRS est relié au tube en acier par soudage.L'extrémité soudée de la pièce de transition est réalisée selon la norme ASTM A106 et DIN EN ISO 3183.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marque de contrôle DVGW délivrée avec n° d'enregistrement :DG-7521CR0259DW-7511CR0156Embouts à souder selon la norme : ASTM A106, DIN EN ISO 3183 (w = épaisseur de paroi du tube en acier)Matériau Acier ISO 3183 / API5L.Instructions de mise en œuvreLes raccords de transition FRIALEN USTRS sont assemblés côté acier à l'aide de la soudure à l'arc. En raison de l'apport de chaleur, seul le soudage à l'arc est autorisé pour la soudure.Le côté PE-HD avec extrémité soudée est soudé par FRIALEN - de manière étanche et avec une force longitudinale. Le soudage du côté acier et du côté PE-HD est effectué selon les exigences générales de montage (voir "Pièces de transition" dans les "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution) (enlever la peau d'oxyde du tuyau / nettoyer, etc.). | De bonnes raisons pour les raccords de transition FRIALEN USTRS :Côté acier ancré dans le PE-HD de manière indissociable et sans risque de torsionFaible besoin d'isolation grâce au tube en acier revêtuCôté PE-HD avec extrémité à souder pour une mise en œuvre sans dispositifs de retenue, conçu pour les raccords à manchon FRIALENRaccord résistant à l'arrachement Construction compacteCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)Possibilité d'enlever la couche d'oxyde sur l'extrémité à souder en PE avec des appareils de pelage | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Raccord PE-HD extrémité pointue / tube acier | FRIATEC | Transition fittings | Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Approvisionnement en eau | 285 | 35 | 90 | Caractéristiques :</P>Dimensionnement PE 100/ SDR 11 </li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion</li>Tube en acier pré-isolé par une gaine en PE </li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW selon DVGW VP 600</li></ul> </P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | - | - |
| 616634 | Raccord PE-HD extrémité pointue / tube acier | - | 73079980 | 616634 | 1 | 3,20 | 51 | 32 | 540 | RL10 | 1,010 | 124,70 | 18 | 145,92 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616634-18 | PEJEL | {"Ausschreibung_Text" :"Caractéristiques :<\/P>Dimensionnement PE 100\/ SDR 11 <\/li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion<\/li>Tube en acier pré-isolé par une gaine en PE <\/li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW selon DVGW VP 600<\/li><\/ul> <\/P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de transition FRIALEN USTRS sont des raccords de transition de matériaux pour le passage d'un tube en acier à une conduite en PE-HD. Le raccordement au raccord de tubulure de l'USTRS à la conduite PE-HD s'effectue avec les manchons FRIALEN. Le côté acier de l'USTRS est relié au tube en acier par soudage.L'extrémité soudée de la pièce de transition est réalisée selon la norme ASTM A106 et DIN EN ISO 3183.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marque de contrôle DVGW délivrée avec n° d'enregistrement :DG-7521CR0259DW-7511CR0156Embouts à souder selon la norme : ASTM A106, DIN EN ISO 3183 (w = épaisseur de paroi du tube en acier)Matériau Acier ISO 3183 / API5L.Instructions de mise en œuvreLes raccords de transition FRIALEN USTRS sont assemblés côté acier à l'aide de la soudure à l'arc. En raison de l'apport de chaleur, seul le soudage à l'arc est autorisé pour la soudure.Le côté PE-HD avec extrémité soudée est soudé par FRIALEN - de manière étanche et avec une force longitudinale. Le soudage du côté acier et du côté PE-HD est effectué selon les exigences générales de montage (voir "Pièces de transition" dans les "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution) (enlever la peau d'oxyde du tuyau / nettoyer, etc.). | De bonnes raisons pour les raccords de transition FRIALEN USTRS :Côté acier ancré dans le PE-HD de manière indissociable et sans risque de torsionFaible besoin d'isolation grâce au tube en acier revêtuCôté PE-HD avec extrémité à souder pour une mise en œuvre sans dispositifs de retenue, conçu pour les raccords à manchon FRIALENRaccord résistant à l'arrachement Construction compacteCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)Possibilité d'enlever la couche d'oxyde sur l'extrémité à souder en PE avec des appareils de pelage | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Raccord PE-HD extrémité pointue / tube acier | FRIATEC | Transition fittings | Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Approvisionnement en eau | 285 | 35 | 95 | Caractéristiques :</P>Dimensionnement PE 100/ SDR 11 </li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion</li>Tube en acier pré-isolé par une gaine en PE </li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW selon DVGW VP 600</li></ul> </P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | - | - |
| 616635 | Raccord PE-HD extrémité pointue / tube acier | - | 73079980 | 616635 | 1 | 3,20 | 63 | 40 | 360 | RL10 | 1,220 | 143,60 | 12 | 168,03 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616635-18 | PEJEL | {"Ausschreibung_Text" :"Caractéristiques :<\/P>Dimensionnement PE 100\/ SDR 11 <\/li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion<\/li>Tube en acier pré-isolé par une gaine en PE <\/li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW selon DVGW VP 600<\/li><\/ul> <\/P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de transition FRIALEN USTRS sont des raccords de transition de matériaux pour le passage d'un tube en acier à une conduite en PE-HD. Le raccordement au raccord de tubulure de l'USTRS à la conduite PE-HD s'effectue avec les manchons FRIALEN. Le côté acier de l'USTRS est relié au tube en acier par soudage.L'extrémité soudée de la pièce de transition est réalisée selon la norme ASTM A106 et DIN EN ISO 3183.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marque de contrôle DVGW délivrée avec n° d'enregistrement :DG-7521CR0259DW-7511CR0156Embouts à souder selon la norme : ASTM A106, DIN EN ISO 3183 (w = épaisseur de paroi du tube en acier)Matériau Acier ISO 3183 / API5L.Instructions de mise en œuvreLes raccords de transition FRIALEN USTRS sont assemblés côté acier à l'aide de la soudure à l'arc. En raison de l'apport de chaleur, seul le soudage à l'arc est autorisé pour la soudure.Le côté PE-HD avec extrémité soudée est soudé par FRIALEN - de manière étanche et avec une force longitudinale. Le soudage du côté acier et du côté PE-HD est effectué selon les exigences générales de montage (voir "Pièces de transition" dans les "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution) (enlever la peau d'oxyde du tuyau / nettoyer, etc.). | De bonnes raisons pour les raccords de transition FRIALEN USTRS :Côté acier ancré dans le PE-HD de manière indissociable et sans risque de torsionFaible besoin d'isolation grâce au tube en acier revêtuCôté PE-HD avec extrémité à souder pour une mise en œuvre sans dispositifs de retenue, conçu pour les raccords à manchon FRIALENRaccord résistant à l'arrachement Construction compacteCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)Possibilité d'enlever la couche d'oxyde sur l'extrémité à souder en PE avec des appareils de pelage | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Raccord PE-HD extrémité pointue / tube acier | FRIATEC | Transition fittings | Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Approvisionnement en eau | 285 | 35 | 100 | Caractéristiques :</P>Dimensionnement PE 100/ SDR 11 </li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion</li>Tube en acier pré-isolé par une gaine en PE </li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW selon DVGW VP 600</li></ul> </P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | 4024926649231 | 4024926649224 |
| 616636 | Raccord PE-HD extrémité pointue / tube acier | - | 73079980 | 616636 | 1 | 3,20 | 70 | 50 | 240 | RL10 | 1,450 | 150,40 | 8 | 175,99 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616636-18 | PEJEL | {"Ausschreibung_Text" :"Caractéristiques :<\/P>Dimensionnement PE 100\/ SDR 11 <\/li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion<\/li>Tube en acier pré-isolé par une gaine en PE <\/li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW selon DVGW VP 600<\/li><\/ul> <\/P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de transition FRIALEN USTRS sont des raccords de transition de matériaux pour le passage d'un tube en acier à une conduite en PE-HD. Le raccordement au raccord de tubulure de l'USTRS à la conduite PE-HD s'effectue avec les manchons FRIALEN. Le côté acier de l'USTRS est relié au tube en acier par soudage.L'extrémité soudée de la pièce de transition est réalisée selon la norme ASTM A106 et DIN EN ISO 3183.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marque de contrôle DVGW délivrée avec n° d'enregistrement :DG-7521CR0259DW-7511CR0156Embouts à souder selon la norme : ASTM A106, DIN EN ISO 3183 (w = épaisseur de paroi du tube en acier)Matériau Acier ISO 3183 / API5L.Instructions de mise en œuvreLes raccords de transition FRIALEN USTRS sont assemblés côté acier à l'aide de la soudure à l'arc. En raison de l'apport de chaleur, seul le soudage à l'arc est autorisé pour la soudure.Le côté PE-HD avec extrémité soudée est soudé par FRIALEN - de manière étanche et avec une force longitudinale. Le soudage du côté acier et du côté PE-HD est effectué selon les exigences générales de montage (voir "Pièces de transition" dans les "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution) (enlever la peau d'oxyde du tuyau / nettoyer, etc.). | De bonnes raisons pour les raccords de transition FRIALEN USTRS :Côté acier ancré dans le PE-HD de manière indissociable et sans risque de torsionFaible besoin d'isolation grâce au tube en acier revêtuCôté PE-HD avec extrémité à souder pour une mise en œuvre sans dispositifs de retenue, conçu pour les raccords à manchon FRIALENRaccord résistant à l'arrachement Construction compacteCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)Possibilité d'enlever la couche d'oxyde sur l'extrémité à souder en PE avec des appareils de pelage | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Raccord PE-HD extrémité pointue / tube acier | FRIATEC | Transition fittings | Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Approvisionnement en eau | 285 | 35 | 110 | Caractéristiques :</P>Dimensionnement PE 100/ SDR 11 </li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion</li>Tube en acier pré-isolé par une gaine en PE </li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW selon DVGW VP 600</li></ul> </P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | 4024926649262 | 4024926649255 |
| 616637 | Raccord PE-HD extrémité pointue / tube acier | - | 73079980 | 616637 | 1 | 3,60 | 89 | 63 | 216 | RL10 | 2,240 | 178,10 | 6 | 208,39 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616637-18 | PEJEL | {"Ausschreibung_Text" :"Caractéristiques :<\/P>Dimensionnement PE 100\/ SDR 11 <\/li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion<\/li>Tube en acier pré-isolé par une gaine en PE <\/li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW selon DVGW VP 600<\/li><\/ul> <\/P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de transition FRIALEN USTRS sont des raccords de transition de matériaux pour le passage d'un tube en acier à une conduite en PE-HD. Le raccordement au raccord de tubulure de l'USTRS à la conduite PE-HD s'effectue avec les manchons FRIALEN. Le côté acier de l'USTRS est relié au tube en acier par soudage.L'extrémité soudée de la pièce de transition est réalisée selon la norme ASTM A106 et DIN EN ISO 3183.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marque de contrôle DVGW délivrée avec n° d'enregistrement :DG-7521CR0259DW-7511CR0156Embouts à souder selon la norme : ASTM A106, DIN EN ISO 3183 (w = épaisseur de paroi du tube en acier)Matériau Acier ISO 3183 / API5L.Instructions de mise en œuvreLes raccords de transition FRIALEN USTRS sont assemblés côté acier à l'aide de la soudure à l'arc. En raison de l'apport de chaleur, seul le soudage à l'arc est autorisé pour la soudure.Le côté PE-HD avec extrémité soudée est soudé par FRIALEN - de manière étanche et avec une force longitudinale. Le soudage du côté acier et du côté PE-HD est effectué selon les exigences générales de montage (voir "Pièces de transition" dans les "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution) (enlever la peau d'oxyde du tuyau / nettoyer, etc.). | De bonnes raisons pour les raccords de transition FRIALEN USTRS :Côté acier ancré dans le PE-HD de manière indissociable et sans risque de torsionFaible besoin d'isolation grâce au tube en acier revêtuCôté PE-HD avec extrémité à souder pour une mise en œuvre sans dispositifs de retenue, conçu pour les raccords à manchon FRIALENRaccord résistant à l'arrachement Construction compacteCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)Possibilité d'enlever la couche d'oxyde sur l'extrémité à souder en PE avec des appareils de pelage | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Raccord PE-HD extrémité pointue / tube acier | FRIATEC | Transition fittings | Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Approvisionnement en eau | 275 | 35 | 110 | Caractéristiques :</P>Dimensionnement PE 100/ SDR 11 </li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion</li>Tube en acier pré-isolé par une gaine en PE </li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW selon DVGW VP 600</li></ul> </P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | - | - |
| 616638 | Raccord PE-HD extrémité pointue / tube acier | - | 73079980 | 616638 | 1 | 3,60 | 95 | 75 | 98 | RL10 | 2,950 | 370,50 | 2 | 433,50 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616638-18 | PEJEL | {"Ausschreibung_Text" :"Caractéristiques :<\/P>Dimensionnement PE 100\/ SDR 11 <\/li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion<\/li>Tube en acier pré-isolé par une gaine en PE <\/li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW selon DVGW VP 600<\/li><\/ul> <\/P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de transition FRIALEN USTRS sont des raccords de transition de matériaux pour le passage d'un tube en acier à une conduite en PE-HD. Le raccordement au raccord de tubulure de l'USTRS à la conduite PE-HD s'effectue avec les manchons FRIALEN. Le côté acier de l'USTRS est relié au tube en acier par soudage.L'extrémité soudée de la pièce de transition est réalisée selon la norme ASTM A106 et DIN EN ISO 3183.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marque de contrôle DVGW délivrée avec n° d'enregistrement :DG-7521CR0259DW-7511CR0156Embouts à souder selon la norme : ASTM A106, DIN EN ISO 3183 (w = épaisseur de paroi du tube en acier)Matériau Acier ISO 3183 / API5L.Instructions de mise en œuvreLes raccords de transition FRIALEN USTRS sont assemblés côté acier à l'aide de la soudure à l'arc. En raison de l'apport de chaleur, seul le soudage à l'arc est autorisé pour la soudure.Le côté PE-HD avec extrémité soudée est soudé par FRIALEN - de manière étanche et avec une force longitudinale. Le soudage du côté acier et du côté PE-HD est effectué selon les exigences générales de montage (voir "Pièces de transition" dans les "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution) (enlever la peau d'oxyde du tuyau / nettoyer, etc.). | De bonnes raisons pour les raccords de transition FRIALEN USTRS :Côté acier ancré dans le PE-HD de manière indissociable et sans risque de torsionFaible besoin d'isolation grâce au tube en acier revêtuCôté PE-HD avec extrémité à souder pour une mise en œuvre sans dispositifs de retenue, conçu pour les raccords à manchon FRIALENRaccord résistant à l'arrachement Construction compacteCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)Possibilité d'enlever la couche d'oxyde sur l'extrémité à souder en PE avec des appareils de pelage | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Raccord PE-HD extrémité pointue / tube acier | FRIATEC | Transition fittings | Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Approvisionnement en eau | 310 | 35 | 130 | Caractéristiques :</P>Dimensionnement PE 100/ SDR 11 </li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion</li>Tube en acier pré-isolé par une gaine en PE </li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW selon DVGW VP 600</li></ul> </P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | - | - |
| 616639 | Raccord PE-HD extrémité pointue / tube acier | - | 73079980 | 616639 | 1 | 4,00 | 117 | 90 | 98 | RL10 | 4,300 | 540,00 | 2 | 631,80 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616639-18 | PEJEL | {"Ausschreibung_Text" :"Caractéristiques :<\/P>Dimensionnement PE 100\/ SDR 11 <\/li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion<\/li>Tube en acier pré-isolé par une gaine en PE <\/li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW selon DVGW VP 600<\/li><\/ul> <\/P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de transition FRIALEN USTRS sont des raccords de transition de matériaux pour le passage d'un tube en acier à une conduite en PE-HD. Le raccordement au raccord de tubulure de l'USTRS à la conduite PE-HD s'effectue avec les manchons FRIALEN. Le côté acier de l'USTRS est relié au tube en acier par soudage.L'extrémité soudée de la pièce de transition est réalisée selon la norme ASTM A106 et DIN EN ISO 3183.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marque de contrôle DVGW délivrée avec n° d'enregistrement :DG-7521CR0259DW-7511CR0156Embouts à souder selon la norme : ASTM A106, DIN EN ISO 3183 (w = épaisseur de paroi du tube en acier)Matériau Acier ISO 3183 / API5L.Instructions de mise en œuvreLes raccords de transition FRIALEN USTRS sont assemblés côté acier à l'aide de la soudure à l'arc. En raison de l'apport de chaleur, seul le soudage à l'arc est autorisé pour la soudure.Le côté PE-HD avec extrémité soudée est soudé par FRIALEN - de manière étanche et avec une force longitudinale. Le soudage du côté acier et du côté PE-HD est effectué selon les exigences générales de montage (voir "Pièces de transition" dans les "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution) (enlever la peau d'oxyde du tuyau / nettoyer, etc.). | De bonnes raisons pour les raccords de transition FRIALEN USTRS :Côté acier ancré dans le PE-HD de manière indissociable et sans risque de torsionFaible besoin d'isolation grâce au tube en acier revêtuCôté PE-HD avec extrémité à souder pour une mise en œuvre sans dispositifs de retenue, conçu pour les raccords à manchon FRIALENRaccord résistant à l'arrachement Construction compacteCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)Possibilité d'enlever la couche d'oxyde sur l'extrémité à souder en PE avec des appareils de pelage | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Raccord PE-HD extrémité pointue / tube acier | FRIATEC | Transition fittings | Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Approvisionnement en eau | 310 | 45 | 140 | Caractéristiques :</P>Dimensionnement PE 100/ SDR 11 </li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion</li>Tube en acier pré-isolé par une gaine en PE </li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW selon DVGW VP 600</li></ul> </P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | - | - |
| 616640 | Raccord PE-HD extrémité pointue / tube acier | - | 73072980 | 616640 | 1 | 5,40 | 150 | 110 | 50 | RL10 | 7,100 | 660,50 | 2 | 772,79 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616640-18 | PEJEL | {"Ausschreibung_Text" :"Caractéristiques :<\/P>Dimensionnement PE 100\/ SDR 11 <\/li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion<\/li>Tube en acier pré-isolé par une gaine en PE <\/li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW selon DVGW VP 600<\/li><\/ul> <\/P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de transition FRIALEN USTRS sont des raccords de transition de matériaux pour le passage d'un tube en acier à une conduite en PE-HD. Le raccordement au raccord de tubulure de l'USTRS à la conduite PE-HD s'effectue avec les manchons FRIALEN. Le côté acier de l'USTRS est relié au tube en acier par soudage.L'extrémité soudée de la pièce de transition est réalisée selon la norme ASTM A106 et DIN EN ISO 3183.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marque de contrôle DVGW délivrée avec n° d'enregistrement :DG-7521CR0259DW-7511CR0156Embouts à souder selon la norme : ASTM A106, DIN EN ISO 3183 (w = épaisseur de paroi du tube en acier)Matériau Acier ISO 3183 / API5L.Instructions de mise en œuvreLes raccords de transition FRIALEN USTRS sont assemblés côté acier à l'aide de la soudure à l'arc. En raison de l'apport de chaleur, seul le soudage à l'arc est autorisé pour la soudure.Le côté PE-HD avec extrémité soudée est soudé par FRIALEN - de manière étanche et avec une force longitudinale. Le soudage du côté acier et du côté PE-HD est effectué selon les exigences générales de montage (voir "Pièces de transition" dans les "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution) (enlever la peau d'oxyde du tuyau / nettoyer, etc.). | De bonnes raisons pour les raccords de transition FRIALEN USTRS :Côté acier ancré dans le PE-HD de manière indissociable et sans risque de torsionFaible besoin d'isolation grâce au tube en acier revêtuCôté PE-HD avec extrémité à souder pour une mise en œuvre sans dispositifs de retenue, conçu pour les raccords à manchon FRIALENRaccord résistant à l'arrachement Construction compacteCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)Possibilité d'enlever la couche d'oxyde sur l'extrémité à souder en PE avec des appareils de pelage | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Raccord PE-HD extrémité pointue / tube acier | FRIATEC | Transition fittings | Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Approvisionnement en eau | 295 | 45 | 145 | Caractéristiques :</P>Dimensionnement PE 100/ SDR 11 </li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion</li>Tube en acier pré-isolé par une gaine en PE </li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW selon DVGW VP 600</li></ul> </P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | - | - |
| 616641 | Raccord PE-HD extrémité pointue / tube acier | - | 73079980 | 616641 | 1 | 5,40 | 150 | 125 | 50 | RL10 | 9,420 | 759,50 | 2 | 888,62 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616641-18 | PEJEL | {"Ausschreibung_Text" :"Caractéristiques :<\/P>Dimensionnement PE 100\/ SDR 11 <\/li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion<\/li>Tube en acier pré-isolé par une gaine en PE <\/li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW selon DVGW VP 600<\/li><\/ul> <\/P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de transition FRIALEN USTRS sont des raccords de transition de matériaux pour le passage d'un tube en acier à une conduite en PE-HD. Le raccordement au raccord de tubulure de l'USTRS à la conduite PE-HD s'effectue avec les manchons FRIALEN. Le côté acier de l'USTRS est relié au tube en acier par soudage.L'extrémité soudée de la pièce de transition est réalisée selon la norme ASTM A106 et DIN EN ISO 3183.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marque de contrôle DVGW délivrée avec n° d'enregistrement :DG-7521CR0259DW-7511CR0156Embouts à souder selon la norme : ASTM A106, DIN EN ISO 3183 (w = épaisseur de paroi du tube en acier)Matériau Acier ISO 3183 / API5L.Instructions de mise en œuvreLes raccords de transition FRIALEN USTRS sont assemblés côté acier à l'aide de la soudure à l'arc. En raison de l'apport de chaleur, seul le soudage à l'arc est autorisé pour la soudure.Le côté PE-HD avec extrémité soudée est soudé par FRIALEN - de manière étanche et avec une force longitudinale. Le soudage du côté acier et du côté PE-HD est effectué selon les exigences générales de montage (voir "Pièces de transition" dans les "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution) (enlever la peau d'oxyde du tuyau / nettoyer, etc.). | De bonnes raisons pour les raccords de transition FRIALEN USTRS :Côté acier ancré dans le PE-HD de manière indissociable et sans risque de torsionFaible besoin d'isolation grâce au tube en acier revêtuCôté PE-HD avec extrémité à souder pour une mise en œuvre sans dispositifs de retenue, conçu pour les raccords à manchon FRIALENRaccord résistant à l'arrachement Construction compacteCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)Possibilité d'enlever la couche d'oxyde sur l'extrémité à souder en PE avec des appareils de pelage | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Raccord PE-HD extrémité pointue / tube acier | FRIATEC | Transition fittings | Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Approvisionnement en eau | 295 | 45 | 150 | Caractéristiques :</P>Dimensionnement PE 100/ SDR 11 </li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion</li>Tube en acier pré-isolé par une gaine en PE </li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW selon DVGW VP 600</li></ul> </P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | - | - |
| 616642 | Raccord PE-HD extrémité pointue / tube acier | - | 73079980 | 616642 | 1 | 5,00 | 163 | 140 | 25 | RL10 | 8,000 | 863,80 | 1 | 1.010,66 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616642-18 | PEJEL | {"Ausschreibung_Text" :"Caractéristiques :<\/P>Dimensionnement PE 100\/ SDR 11 <\/li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion<\/li>Tube en acier pré-isolé par une gaine en PE <\/li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW selon DVGW VP 600<\/li><\/ul> <\/P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de transition FRIALEN USTRS sont des raccords de transition de matériaux pour le passage d'un tube en acier à une conduite en PE-HD. Le raccordement au raccord de tubulure de l'USTRS à la conduite PE-HD s'effectue avec les manchons FRIALEN. Le côté acier de l'USTRS est relié au tube en acier par soudage.L'extrémité soudée de la pièce de transition est réalisée selon la norme ASTM A106 et DIN EN ISO 3183.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marque de contrôle DVGW délivrée avec n° d'enregistrement :DG-7521CR0259DW-7511CR0156Embouts à souder selon la norme : ASTM A106, DIN EN ISO 3183 (w = épaisseur de paroi du tube en acier)Matériau Acier ISO 3183 / API5L.Instructions de mise en œuvreLes raccords de transition FRIALEN USTRS sont assemblés côté acier à l'aide de la soudure à l'arc. En raison de l'apport de chaleur, seul le soudage à l'arc est autorisé pour la soudure.Le côté PE-HD avec extrémité soudée est soudé par FRIALEN - de manière étanche et avec une force longitudinale. Le soudage du côté acier et du côté PE-HD est effectué selon les exigences générales de montage (voir "Pièces de transition" dans les "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution) (enlever la peau d'oxyde du tuyau / nettoyer, etc.). | De bonnes raisons pour les raccords de transition FRIALEN USTRS :Côté acier ancré dans le PE-HD de manière indissociable et sans risque de torsionFaible besoin d'isolation grâce au tube en acier revêtuCôté PE-HD avec extrémité à souder pour une mise en œuvre sans dispositifs de retenue, conçu pour les raccords à manchon FRIALENRaccord résistant à l'arrachement Construction compacteCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)Possibilité d'enlever la couche d'oxyde sur l'extrémité à souder en PE avec des appareils de pelage | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Raccord PE-HD extrémité pointue / tube acier | FRIATEC | Transition fittings | Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Approvisionnement en eau | 320 | 45 | 155 | Caractéristiques :</P>Dimensionnement PE 100/ SDR 11 </li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion</li>Tube en acier pré-isolé par une gaine en PE </li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW selon DVGW VP 600</li></ul> </P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | - | - |
| 616643 | Raccord PE-HD extrémité pointue / tube acier | - | 73079980 | 616643 | 1 | 5,00 | 210 | 160 | 25 | RL10 | 12,000 | 967,90 | 1 | 1.132,45 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616643-18 | PEJEL | {"Ausschreibung_Text" :"Caractéristiques :<\/P>Dimensionnement PE 100\/ SDR 11 <\/li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion<\/li>Tube en acier pré-isolé par une gaine en PE <\/li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW selon DVGW VP 600<\/li><\/ul> <\/P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de transition FRIALEN USTRS sont des raccords de transition de matériaux pour le passage d'un tube en acier à une conduite en PE-HD. Le raccordement au raccord de tubulure de l'USTRS à la conduite PE-HD s'effectue avec les manchons FRIALEN. Le côté acier de l'USTRS est relié au tube en acier par soudage.L'extrémité soudée de la pièce de transition est réalisée selon la norme ASTM A106 et DIN EN ISO 3183.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marque de contrôle DVGW délivrée avec n° d'enregistrement :DG-7521CR0259DW-7511CR0156Embouts à souder selon la norme : ASTM A106, DIN EN ISO 3183 (w = épaisseur de paroi du tube en acier)Matériau Acier ISO 3183 / API5L.Instructions de mise en œuvreLes raccords de transition FRIALEN USTRS sont assemblés côté acier à l'aide de la soudure à l'arc. En raison de l'apport de chaleur, seul le soudage à l'arc est autorisé pour la soudure.Le côté PE-HD avec extrémité soudée est soudé par FRIALEN - de manière étanche et avec une force longitudinale. Le soudage du côté acier et du côté PE-HD est effectué selon les exigences générales de montage (voir "Pièces de transition" dans les "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution) (enlever la peau d'oxyde du tuyau / nettoyer, etc.). | De bonnes raisons pour les raccords de transition FRIALEN USTRS :Côté acier ancré dans le PE-HD de manière indissociable et sans risque de torsionFaible besoin d'isolation grâce au tube en acier revêtuCôté PE-HD avec extrémité à souder pour une mise en œuvre sans dispositifs de retenue, conçu pour les raccords à manchon FRIALENRaccord résistant à l'arrachement Construction compacteCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)Possibilité d'enlever la couche d'oxyde sur l'extrémité à souder en PE avec des appareils de pelage | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Raccord PE-HD extrémité pointue / tube acier | FRIATEC | Transition fittings | Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Approvisionnement en eau | 290 | 45 | 160 | Caractéristiques :</P>Dimensionnement PE 100/ SDR 11 </li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion</li>Tube en acier pré-isolé par une gaine en PE </li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW selon DVGW VP 600</li></ul> </P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | - | - |
| 616644 | Raccord PE-HD extrémité pointue / tube acier | - | 73079980 | 616644 | 1 | 5,00 | 210 | 180 | 25 | RL10 | 11,000 | 1.413,50 | 1 | 1.653,80 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616644-18 | PEJEL | {"Ausschreibung_Text" :"Caractéristiques :<\/P>Dimensionnement PE 100\/ SDR 11 <\/li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion<\/li>Tube en acier pré-isolé par une gaine en PE <\/li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW selon DVGW VP 600<\/li><\/ul> <\/P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de transition FRIALEN USTRS sont des raccords de transition de matériaux pour le passage d'un tube en acier à une conduite en PE-HD. Le raccordement au raccord de tubulure de l'USTRS à la conduite PE-HD s'effectue avec les manchons FRIALEN. Le côté acier de l'USTRS est relié au tube en acier par soudage.L'extrémité soudée de la pièce de transition est réalisée selon la norme ASTM A106 et DIN EN ISO 3183.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marque de contrôle DVGW délivrée avec n° d'enregistrement :DG-7521CR0259DW-7511CR0156Embouts à souder selon la norme : ASTM A106, DIN EN ISO 3183 (w = épaisseur de paroi du tube en acier)Matériau Acier ISO 3183 / API5L.Instructions de mise en œuvreLes raccords de transition FRIALEN USTRS sont assemblés côté acier à l'aide de la soudure à l'arc. En raison de l'apport de chaleur, seul le soudage à l'arc est autorisé pour la soudure.Le côté PE-HD avec extrémité soudée est soudé par FRIALEN - de manière étanche et avec une force longitudinale. Le soudage du côté acier et du côté PE-HD est effectué selon les exigences générales de montage (voir "Pièces de transition" dans les "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution) (enlever la peau d'oxyde du tuyau / nettoyer, etc.). | De bonnes raisons pour les raccords de transition FRIALEN USTRS :Côté acier ancré dans le PE-HD de manière indissociable et sans risque de torsionFaible besoin d'isolation grâce au tube en acier revêtuCôté PE-HD avec extrémité à souder pour une mise en œuvre sans dispositifs de retenue, conçu pour les raccords à manchon FRIALENRaccord résistant à l'arrachement Construction compacteCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)Possibilité d'enlever la couche d'oxyde sur l'extrémité à souder en PE avec des appareils de pelage | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Raccord PE-HD extrémité pointue / tube acier | FRIATEC | Transition fittings | Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Approvisionnement en eau | 290 | 45 | 170 | Caractéristiques :</P>Dimensionnement PE 100/ SDR 11 </li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion</li>Tube en acier pré-isolé par une gaine en PE </li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW selon DVGW VP 600</li></ul> </P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | - | - |
| 616645 | Raccord PE-HD extrémité pointue / tube acier | - | 73079980 | 616645 | 1 | 6,30 | 259 | 200 | 16 | RL10 | 17,500 | 1.435,00 | 1 | 1.678,95 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616645-18 | PEJEL | {"Ausschreibung_Text" :"Caractéristiques :<\/P>Dimensionnement PE 100\/ SDR 11 <\/li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion<\/li>Tube en acier pré-isolé par une gaine en PE <\/li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW selon DVGW VP 600<\/li><\/ul> <\/P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de transition FRIALEN USTRS sont des raccords de transition de matériaux pour le passage d'un tube en acier à une conduite en PE-HD. Le raccordement au raccord de tubulure de l'USTRS à la conduite PE-HD s'effectue avec les manchons FRIALEN. Le côté acier de l'USTRS est relié au tube en acier par soudage.L'extrémité soudée de la pièce de transition est réalisée selon la norme ASTM A106 et DIN EN ISO 3183.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marque de contrôle DVGW délivrée avec n° d'enregistrement :DG-7521CR0259DW-7511CR0156Embouts à souder selon la norme : ASTM A106, DIN EN ISO 3183 (w = épaisseur de paroi du tube en acier)Matériau Acier ISO 3183 / API5L.Instructions de mise en œuvreLes raccords de transition FRIALEN USTRS sont assemblés côté acier à l'aide de la soudure à l'arc. En raison de l'apport de chaleur, seul le soudage à l'arc est autorisé pour la soudure.Le côté PE-HD avec extrémité soudée est soudé par FRIALEN - de manière étanche et avec une force longitudinale. Le soudage du côté acier et du côté PE-HD est effectué selon les exigences générales de montage (voir "Pièces de transition" dans les "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution) (enlever la peau d'oxyde du tuyau / nettoyer, etc.). | De bonnes raisons pour les raccords de transition FRIALEN USTRS :Côté acier ancré dans le PE-HD de manière indissociable et sans risque de torsionFaible besoin d'isolation grâce au tube en acier revêtuCôté PE-HD avec extrémité à souder pour une mise en œuvre sans dispositifs de retenue, conçu pour les raccords à manchon FRIALENRaccord résistant à l'arrachement Construction compacteCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)Possibilité d'enlever la couche d'oxyde sur l'extrémité à souder en PE avec des appareils de pelage | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Raccord PE-HD extrémité pointue / tube acier | FRIATEC | Transition fittings | Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Approvisionnement en eau | 300 | 45 | 155 | Caractéristiques :</P>Dimensionnement PE 100/ SDR 11 </li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion</li>Tube en acier pré-isolé par une gaine en PE </li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW selon DVGW VP 600</li></ul> </P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | - | - |
| 616646 | Raccord PE-HD extrémité pointue / tube acier | - | 73079980 | 616646 | 1 | 6,30 | 259 | 225 | 16 | RL10 | 18,000 | 1.496,70 | 1 | 1.751,15 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616646-18 | PEJEL | {"Ausschreibung_Text" :"Caractéristiques :<\/P>Dimensionnement PE 100\/ SDR 11 <\/li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion<\/li>Tube en acier pré-isolé par une gaine en PE <\/li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW selon DVGW VP 600<\/li><\/ul> <\/P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de transition FRIALEN USTRS sont des raccords de transition de matériaux pour le passage d'un tube en acier à une conduite en PE-HD. Le raccordement au raccord de tubulure de l'USTRS à la conduite PE-HD s'effectue avec les manchons FRIALEN. Le côté acier de l'USTRS est relié au tube en acier par soudage.L'extrémité soudée de la pièce de transition est réalisée selon la norme ASTM A106 et DIN EN ISO 3183.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marque de contrôle DVGW délivrée avec n° d'enregistrement :DG-7521CR0259DW-7511CR0156Embouts à souder selon la norme : ASTM A106, DIN EN ISO 3183 (w = épaisseur de paroi du tube en acier)Matériau Acier ISO 3183 / API5L.Instructions de mise en œuvreLes raccords de transition FRIALEN USTRS sont assemblés côté acier à l'aide de la soudure à l'arc. En raison de l'apport de chaleur, seul le soudage à l'arc est autorisé pour la soudure.Le côté PE-HD avec extrémité soudée est soudé par FRIALEN - de manière étanche et avec une force longitudinale. Le soudage du côté acier et du côté PE-HD est effectué selon les exigences générales de montage (voir "Pièces de transition" dans les "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution) (enlever la peau d'oxyde du tuyau / nettoyer, etc.). | De bonnes raisons pour les raccords de transition FRIALEN USTRS :Côté acier ancré dans le PE-HD de manière indissociable et sans risque de torsionFaible besoin d'isolation grâce au tube en acier revêtuCôté PE-HD avec extrémité à souder pour une mise en œuvre sans dispositifs de retenue, conçu pour les raccords à manchon FRIALENRaccord résistant à l'arrachement Construction compacteCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)Possibilité d'enlever la couche d'oxyde sur l'extrémité à souder en PE avec des appareils de pelage | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Raccord PE-HD extrémité pointue / tube acier | FRIATEC | Transition fittings | Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Approvisionnement en eau | 300 | 45 | 145 | Caractéristiques :</P>Dimensionnement PE 100/ SDR 11 </li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion</li>Tube en acier pré-isolé par une gaine en PE </li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW selon DVGW VP 600</li></ul> </P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | - | - |
| 616647 | Raccord PE-HD extrémité pointue / tube acier | - | 73079980 | 616647 | 1 | 6,30 | 324 | 250 | 8 | RL10 | 27,000 | 1.784,10 | 1 | 2.087,41 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616647-18 | PEJEL | {"Ausschreibung_Text" :"Caractéristiques :<\/P>Dimensionnement PE 100\/ SDR 11 <\/li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion<\/li>Tube en acier pré-isolé par une gaine en PE <\/li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW selon DVGW VP 600<\/li><\/ul> <\/P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de transition FRIALEN USTRS sont des raccords de transition de matériaux pour le passage d'un tube en acier à une conduite en PE-HD. Le raccordement au raccord de tubulure de l'USTRS à la conduite PE-HD s'effectue avec les manchons FRIALEN. Le côté acier de l'USTRS est relié au tube en acier par soudage.L'extrémité soudée de la pièce de transition est réalisée selon la norme ASTM A106 et DIN EN ISO 3183.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marque de contrôle DVGW délivrée avec n° d'enregistrement :DG-7521CR0259DW-7511CR0156Embouts à souder selon la norme : ASTM A106, DIN EN ISO 3183 (w = épaisseur de paroi du tube en acier)Matériau Acier ISO 3183 / API5L.Instructions de mise en œuvreLes raccords de transition FRIALEN USTRS sont assemblés côté acier à l'aide de la soudure à l'arc. En raison de l'apport de chaleur, seul le soudage à l'arc est autorisé pour la soudure.Le côté PE-HD avec extrémité soudée est soudé par FRIALEN - de manière étanche et avec une force longitudinale. Le soudage du côté acier et du côté PE-HD est effectué selon les exigences générales de montage (voir "Pièces de transition" dans les "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution) (enlever la peau d'oxyde du tuyau / nettoyer, etc.). | De bonnes raisons pour les raccords de transition FRIALEN USTRS :Côté acier ancré dans le PE-HD de manière indissociable et sans risque de torsionFaible besoin d'isolation grâce au tube en acier revêtuCôté PE-HD avec extrémité à souder pour une mise en œuvre sans dispositifs de retenue, conçu pour les raccords à manchon FRIALENRaccord résistant à l'arrachement Construction compacteCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)Possibilité d'enlever la couche d'oxyde sur l'extrémité à souder en PE avec des appareils de pelage | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Raccord PE-HD extrémité pointue / tube acier | FRIATEC | Transition fittings | Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Approvisionnement en eau | 300 | 45 | 140 | Caractéristiques :</P>Dimensionnement PE 100/ SDR 11 </li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion</li>Tube en acier pré-isolé par une gaine en PE </li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW selon DVGW VP 600</li></ul> </P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | - | - |
| 616648 | Raccord PE-HD extrémité pointue / tube acier | - | 73079980 | 616648 | 1 | 6,30 | 324 | 280 | 8 | RL10 | 31,000 | 1.896,90 | 1 | 2.219,39 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616648-18 | PEJEL | {"Ausschreibung_Text" :"Caractéristiques :<\/P>Dimensionnement PE 100\/ SDR 11 <\/li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion<\/li>Tube en acier pré-isolé par une gaine en PE <\/li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW selon DVGW VP 600<\/li><\/ul> <\/P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de transition FRIALEN USTRS sont des raccords de transition de matériaux pour le passage d'un tube en acier à une conduite en PE-HD. Le raccordement au raccord de tubulure de l'USTRS à la conduite PE-HD s'effectue avec les manchons FRIALEN. Le côté acier de l'USTRS est relié au tube en acier par soudage.L'extrémité soudée de la pièce de transition est réalisée selon la norme ASTM A106 et DIN EN ISO 3183.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marque de contrôle DVGW délivrée avec n° d'enregistrement :DG-7521CR0259DW-7511CR0156Embouts à souder selon la norme : ASTM A106, DIN EN ISO 3183 (w = épaisseur de paroi du tube en acier)Matériau Acier ISO 3183 / API5L.Instructions de mise en œuvreLes raccords de transition FRIALEN USTRS sont assemblés côté acier à l'aide de la soudure à l'arc. En raison de l'apport de chaleur, seul le soudage à l'arc est autorisé pour la soudure.Le côté PE-HD avec extrémité soudée est soudé par FRIALEN - de manière étanche et avec une force longitudinale. Le soudage du côté acier et du côté PE-HD est effectué selon les exigences générales de montage (voir "Pièces de transition" dans les "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution) (enlever la peau d'oxyde du tuyau / nettoyer, etc.). | De bonnes raisons pour les raccords de transition FRIALEN USTRS :Côté acier ancré dans le PE-HD de manière indissociable et sans risque de torsionFaible besoin d'isolation grâce au tube en acier revêtuCôté PE-HD avec extrémité à souder pour une mise en œuvre sans dispositifs de retenue, conçu pour les raccords à manchon FRIALENRaccord résistant à l'arrachement Construction compacteCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)Possibilité d'enlever la couche d'oxyde sur l'extrémité à souder en PE avec des appareils de pelage | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Raccord PE-HD extrémité pointue / tube acier | FRIATEC | Transition fittings | Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Approvisionnement en eau | 300 | 45 | 160 | Caractéristiques :</P>Dimensionnement PE 100/ SDR 11 </li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion</li>Tube en acier pré-isolé par une gaine en PE </li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW selon DVGW VP 600</li></ul> </P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | - | - |
| 616649 | Raccord PE-HD extrémité pointue / tube acier | - | 73079980 | 616649 | 1 | 8,80 | 368 | 315 | 6 | RL10 | 46,500 | 2.792,10 | 1 | 3.266,76 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616649-18 | PEJEL | {"Ausschreibung_Text" :"Caractéristiques :<\/P>Dimensionnement PE 100\/ SDR 11 <\/li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion<\/li>Tube en acier pré-isolé par une gaine en PE <\/li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW selon DVGW VP 600<\/li><\/ul> <\/P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de transition FRIALEN USTRS sont des raccords de transition de matériaux pour le passage d'un tube en acier à une conduite en PE-HD. Le raccordement au raccord de tubulure de l'USTRS à la conduite PE-HD s'effectue avec les manchons FRIALEN. Le côté acier de l'USTRS est relié au tube en acier par soudage.L'extrémité soudée de la pièce de transition est réalisée selon la norme ASTM A106 et DIN EN ISO 3183.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marque de contrôle DVGW délivrée avec n° d'enregistrement :DG-7521CR0259DW-7511CR0156Embouts à souder selon la norme : ASTM A106, DIN EN ISO 3183 (w = épaisseur de paroi du tube en acier)Matériau Acier ISO 3183 / API5L.Instructions de mise en œuvreLes raccords de transition FRIALEN USTRS sont assemblés côté acier à l'aide de la soudure à l'arc. En raison de l'apport de chaleur, seul le soudage à l'arc est autorisé pour la soudure.Le côté PE-HD avec extrémité soudée est soudé par FRIALEN - de manière étanche et avec une force longitudinale. Le soudage du côté acier et du côté PE-HD est effectué selon les exigences générales de montage (voir "Pièces de transition" dans les "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution) (enlever la peau d'oxyde du tuyau / nettoyer, etc.). | De bonnes raisons pour les raccords de transition FRIALEN USTRS :Côté acier ancré dans le PE-HD de manière indissociable et sans risque de torsionFaible besoin d'isolation grâce au tube en acier revêtuCôté PE-HD avec extrémité à souder pour une mise en œuvre sans dispositifs de retenue, conçu pour les raccords à manchon FRIALENRaccord résistant à l'arrachement Construction compacteCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)Possibilité d'enlever la couche d'oxyde sur l'extrémité à souder en PE avec des appareils de pelage | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Raccord PE-HD extrémité pointue / tube acier | FRIATEC | Transition fittings | Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Approvisionnement en eau | 315 | 45 | 220 | Caractéristiques :</P>Dimensionnement PE 100/ SDR 11 </li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion</li>Tube en acier pré-isolé par une gaine en PE </li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW selon DVGW VP 600</li></ul> </P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | - | - |
| 616650 | Raccord PE-HD extrémité pointue / tube acier | - | 73079980 | 616650 | 1 | 8,80 | 368 | 355 | 6 | RL10 | 48,000 | 3.042,00 | 1 | 3.559,13 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616650-18 | PEJEL | {"Ausschreibung_Text" :"Caractéristiques :<\/P>Dimensionnement PE 100\/ SDR 11 <\/li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion<\/li>Tube en acier pré-isolé par une gaine en PE <\/li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW selon DVGW VP 600<\/li><\/ul> <\/P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de transition FRIALEN USTRS sont des raccords de transition de matériaux pour le passage d'un tube en acier à une conduite en PE-HD. Le raccordement au raccord de tubulure de l'USTRS à la conduite PE-HD s'effectue avec les manchons FRIALEN. Le côté acier de l'USTRS est relié au tube en acier par soudage.L'extrémité soudée de la pièce de transition est réalisée selon la norme ASTM A106 et DIN EN ISO 3183.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marque de contrôle DVGW délivrée avec n° d'enregistrement :DG-7521CR0259DW-7511CR0156Embouts à souder selon la norme : ASTM A106, DIN EN ISO 3183 (w = épaisseur de paroi du tube en acier)Matériau Acier ISO 3183 / API5L.Instructions de mise en œuvreLes raccords de transition FRIALEN USTRS sont assemblés côté acier à l'aide de la soudure à l'arc. En raison de l'apport de chaleur, seul le soudage à l'arc est autorisé pour la soudure.Le côté PE-HD avec extrémité soudée est soudé par FRIALEN - de manière étanche et avec une force longitudinale. Le soudage du côté acier et du côté PE-HD est effectué selon les exigences générales de montage (voir "Pièces de transition" dans les "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution) (enlever la peau d'oxyde du tuyau / nettoyer, etc.). | De bonnes raisons pour les raccords de transition FRIALEN USTRS :Côté acier ancré dans le PE-HD de manière indissociable et sans risque de torsionFaible besoin d'isolation grâce au tube en acier revêtuCôté PE-HD avec extrémité à souder pour une mise en œuvre sans dispositifs de retenue, conçu pour les raccords à manchon FRIALENRaccord résistant à l'arrachement Construction compacteCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)Possibilité d'enlever la couche d'oxyde sur l'extrémité à souder en PE avec des appareils de pelage | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Raccord PE-HD extrémité pointue / tube acier | FRIATEC | Transition fittings | Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Approvisionnement en eau | 315 | 45 | 260 | Caractéristiques :</P>Dimensionnement PE 100/ SDR 11 </li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion</li>Tube en acier pré-isolé par une gaine en PE </li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW selon DVGW VP 600</li></ul> </P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | - | - |
| 616651 | Raccord PE-HD extrémité pointue / tube acier | - | 73079980 | 616651 | 1 | 8,80 | 475 | 400 | 3 | RL10 | 83,200 | 6.281,50 | 1 | 7.349,33 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616651-18 | PEJEL | {"Ausschreibung_Text" :"Caractéristiques :<\/P>Dimensionnement PE 100\/ SDR 11 <\/li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion<\/li>Tube en acier pré-isolé par une gaine en PE <\/li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW selon DVGW VP 600<\/li><\/ul> <\/P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de transition FRIALEN USTRS sont des raccords de transition de matériaux pour le passage d'un tube en acier à une conduite en PE-HD. Le raccordement au raccord de tubulure de l'USTRS à la conduite PE-HD s'effectue avec les manchons FRIALEN. Le côté acier de l'USTRS est relié au tube en acier par soudage.L'extrémité soudée de la pièce de transition est réalisée selon la norme ASTM A106 et DIN EN ISO 3183.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marque de contrôle DVGW délivrée avec n° d'enregistrement :DG-7521CR0259DW-7511CR0156Embouts à souder selon la norme : ASTM A106, DIN EN ISO 3183 (w = épaisseur de paroi du tube en acier)Matériau Acier ISO 3183 / API5L.Instructions de mise en œuvreLes raccords de transition FRIALEN USTRS sont assemblés côté acier à l'aide de la soudure à l'arc. En raison de l'apport de chaleur, seul le soudage à l'arc est autorisé pour la soudure.Le côté PE-HD avec extrémité soudée est soudé par FRIALEN - de manière étanche et avec une force longitudinale. Le soudage du côté acier et du côté PE-HD est effectué selon les exigences générales de montage (voir "Pièces de transition" dans les "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution) (enlever la peau d'oxyde du tuyau / nettoyer, etc.). | De bonnes raisons pour les raccords de transition FRIALEN USTRS :Côté acier ancré dans le PE-HD de manière indissociable et sans risque de torsionFaible besoin d'isolation grâce au tube en acier revêtuCôté PE-HD avec extrémité à souder pour une mise en œuvre sans dispositifs de retenue, conçu pour les raccords à manchon FRIALENRaccord résistant à l'arrachement Construction compacteCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)Possibilité d'enlever la couche d'oxyde sur l'extrémité à souder en PE avec des appareils de pelage | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Raccord PE-HD extrémité pointue / tube acier | FRIATEC | Transition fittings | Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Approvisionnement en eau | 350 | 45 | 190 | Caractéristiques :</P>Dimensionnement PE 100/ SDR 11 </li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion</li>Tube en acier pré-isolé par une gaine en PE </li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW selon DVGW VP 600</li></ul> </P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | - | - |
| 616652 | Raccord PE-HD extrémité pointue / tube acier | - | 73079980 | 616652 | 1 | 10,00 | 590 | 500 | 2 | RL10 | 127,500 | 12.280,00 | 1 | 14.367,55 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616652-18 | PEJEL | {"Ausschreibung_Text" :"Caractéristiques :<\/P>Dimensionnement PE 100\/ SDR 11 <\/li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion<\/li>Tube en acier pré-isolé par une gaine en PE <\/li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW selon DVGW VP 600<\/li><\/ul> <\/P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de transition FRIALEN USTRS sont des raccords de transition de matériaux pour le passage d'un tube en acier à une conduite en PE-HD. Le raccordement au raccord de tubulure de l'USTRS à la conduite PE-HD s'effectue avec les manchons FRIALEN. Le côté acier de l'USTRS est relié au tube en acier par soudage.L'extrémité soudée de la pièce de transition est réalisée selon la norme ASTM A106 et DIN EN ISO 3183.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marque de contrôle DVGW délivrée avec n° d'enregistrement :DG-7521CR0259DW-7511CR0156Embouts à souder selon la norme : ASTM A106, DIN EN ISO 3183 (w = épaisseur de paroi du tube en acier)Matériau Acier ISO 3183 / API5L.Instructions de mise en œuvreLes raccords de transition FRIALEN USTRS sont assemblés côté acier à l'aide de la soudure à l'arc. En raison de l'apport de chaleur, seul le soudage à l'arc est autorisé pour la soudure.Le côté PE-HD avec extrémité soudée est soudé par FRIALEN - de manière étanche et avec une force longitudinale. Le soudage du côté acier et du côté PE-HD est effectué selon les exigences générales de montage (voir "Pièces de transition" dans les "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution) (enlever la peau d'oxyde du tuyau / nettoyer, etc.). | De bonnes raisons pour les raccords de transition FRIALEN USTRS :Côté acier ancré dans le PE-HD de manière indissociable et sans risque de torsionFaible besoin d'isolation grâce au tube en acier revêtuCôté PE-HD avec extrémité à souder pour une mise en œuvre sans dispositifs de retenue, conçu pour les raccords à manchon FRIALENRaccord résistant à l'arrachement Construction compacteCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)Possibilité d'enlever la couche d'oxyde sur l'extrémité à souder en PE avec des appareils de pelage | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Raccord PE-HD extrémité pointue / tube acier | FRIATEC | Transition fittings | Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Approvisionnement en eau | 350 | 50 | 365 | Caractéristiques :</P>Dimensionnement PE 100/ SDR 11 </li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion</li>Tube en acier pré-isolé par une gaine en PE </li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW selon DVGW VP 600</li></ul> </P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | - | - |
| 616653 | Raccord PE-HD extrémité pointue / tube acier | - | 73079980 | 616653 | 1 | 12,70 | 735 | 630 | 2 | Z99 | 242,000 | -1,00 | 1 | -1,00 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616653-18 | PEJEL | {"Ausschreibung_Text" :"Caractéristiques :<\/P>Dimensionnement PE 100\/ SDR 11 <\/li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion<\/li>Tube en acier pré-isolé par une gaine en PE <\/li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW selon DVGW VP 600<\/li><\/ul> <\/P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de transition FRIALEN USTRS sont des raccords de transition de matériaux pour le passage d'un tube en acier à une conduite en PE-HD. Le raccordement au raccord de tubulure de l'USTRS à la conduite PE-HD s'effectue avec les manchons FRIALEN. Le côté acier de l'USTRS est relié au tube en acier par soudage.L'extrémité soudée de la pièce de transition est réalisée selon la norme ASTM A106 et DIN EN ISO 3183.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marque de contrôle DVGW délivrée avec n° d'enregistrement :DG-7521CR0259DW-7511CR0156Embouts à souder selon la norme : ASTM A106, DIN EN ISO 3183 (w = épaisseur de paroi du tube en acier)Matériau Acier ISO 3183 / API5L.Instructions de mise en œuvreLes raccords de transition FRIALEN USTRS sont assemblés côté acier à l'aide de la soudure à l'arc. En raison de l'apport de chaleur, seul le soudage à l'arc est autorisé pour la soudure.Le côté PE-HD avec extrémité soudée est soudé par FRIALEN - de manière étanche et avec une force longitudinale. Le soudage du côté acier et du côté PE-HD est effectué selon les exigences générales de montage (voir "Pièces de transition" dans les "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution) (enlever la peau d'oxyde du tuyau / nettoyer, etc.). | De bonnes raisons pour les raccords de transition FRIALEN USTRS :Côté acier ancré dans le PE-HD de manière indissociable et sans risque de torsionFaible besoin d'isolation grâce au tube en acier revêtuCôté PE-HD avec extrémité à souder pour une mise en œuvre sans dispositifs de retenue, conçu pour les raccords à manchon FRIALENRaccord résistant à l'arrachement Construction compacteCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)Possibilité d'enlever la couche d'oxyde sur l'extrémité à souder en PE avec des appareils de pelage | PE 100 SDR 11Pression de service maximale admissible 10 bar (gaz) | INF | Raccord PE-HD extrémité pointue / tube acier | FRIATEC | Transition fittings | Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Approvisionnement en eau | 360 | 50 | 430 | Caractéristiques :</P>Dimensionnement PE 100/ SDR 11 </li>Côté acier ancré dans le PE-HD de manière indissociable et résistante à la torsion</li>Tube en acier pré-isolé par une gaine en PE </li>Code-barres pour la sécurité de l'installationpour la traçabilité automatique des composants (Traceability)</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW selon DVGW VP 600</li></ul> </P>En option : lot de tubes en acier traçable par changement de poinçon sur l'embout du tube</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | - | - |
Domaine d'utilisation
Les raccords de transition FRIALEN USTRS sont des raccords de transition de matériaux pour le passage d'un tube en acier à une conduite en PE-HD. Le raccordement au raccord de tubulure de l'USTRS à la conduite PE-HD s'effectue avec les manchons FRIALEN. Le côté acier de l'USTRS est relié au tube en acier par soudage.
L'extrémité soudée de la pièce de transition est réalisée selon la norme ASTM A106 et DIN EN ISO 3183.
Veuillez tenir compte des marquages obligatoires directement sur le produit.
Marque de contrôle DVGW délivrée avec n° d'enregistrement :
- DG-7521CR0259
- DW-7511CR0156
Embouts à souder selon la norme : ASTM A106, DIN EN ISO 3183 (w = épaisseur de paroi du tube en acier)
Matériau Acier ISO 3183 / API5L.
Instructions de mise en œuvre
Les raccords de transition FRIALEN USTRS sont assemblés côté acier à l'aide de la soudure à l'arc. En raison de l'apport de chaleur, seul le soudage à l'arc est autorisé pour la soudure.
Le côté PE-HD avec extrémité soudée est soudé par FRIALEN - de manière étanche et avec une force longitudinale.
Le soudage du côté acier et du côté PE-HD est effectué selon les exigences générales de montage (voir "Pièces de transition" dans les "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement et de distribution) (enlever la peau d'oxyde du tuyau / nettoyer, etc.).
De bonnes raisons pour les raccords de transition FRIALEN USTRS :
- Côté acier ancré dans le PE-HD de manière indissociable et sans risque de torsion
- Faible besoin d'isolation grâce au tube en acier revêtu
- Côté PE-HD avec extrémité à souder pour une mise en œuvre sans dispositifs de retenue, conçu pour les raccords à manchon FRIALEN
- Raccord résistant à l'arrachement
- Construction compacte
- Code-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)
- Possibilité d'enlever la couche d'oxyde sur l'extrémité à souder en PE avec des appareils de pelage
