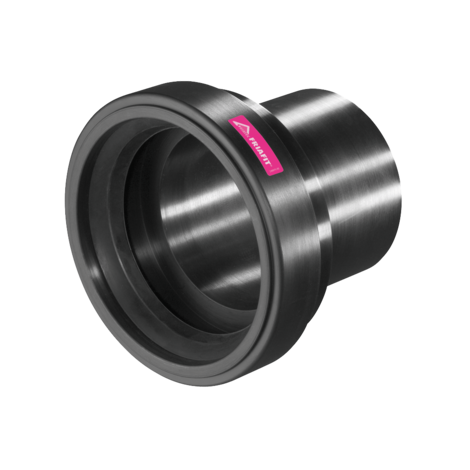

Raccord de transition PE - argile
Raccord de transition PE - terre cuite USTZ
- Transfert continu de matériaux des tuyaux HD-PE (SDR 33 - 17) vers les tuyaux en terre cuite (bout mâle).
- Le côté HD-PE peut être fusionné avec le coupleur FRIAFIT AM, le coude ABM/ABMS ou avec les selles d'égout FRIAFIT ASA VL.
- Côté argile comme coupleur avec joint à lèvres SBR avec grande profondeur d'insertion.
PE 100
Pression d'essai maximale admissible 0,5 bar selon DIN EN 1610
| Référence | Nom | info-bulle | Code produit d'origine | Article | Poids brut | QuantitИ de boНtes | d | Quantité par palette | t | rgb | Poids |
Prix 1 | BX | Prix ??VK | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | Fiche technique Texte 2 | Fiche technique Texte 1 | Titre du tableau | hwg | Titre | Marque | Matц┐б╘riau | qwProduct | qwSolution | Productbrand | Produit Plage | Application | DN |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 682623 | Raccord de transition PE - argile | - | 39174000 | 682623 | 2,954 | 1 | 160 | 36 | 70 | RF7 | 1,210 | 365,80 | 2 | 428,00 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 682623-20 | PEJEL | {"Ausschreibung_Text" :"Attributs<\N/P>Composant HD-PE résistant à la corrosion<\N/li>Le côté HD-PE peut être fusionné avec le coupleur FRIAFIT AM, les coudes ABM\N/ABMS ou avec la sortie de la selle d'égout ASA VL<\N/li>Côté grès comme coupleur à emboîtement avec joint à lèvre SBR et grande profondeur d'insertion <\N/li>Transition douce du matériau dans le sens de l'écoulement à travers les tuyaux PE SDR 17-33 PE <\N-li><\N-ul>", "Group1Headline" :"PE 100<\/P>Pression d'essai maximale admissible 0.5 bar selon DIN EN 1610<\/P>", "hierarchie1" : "FRIAFIT système d'assainissement", "hierarchie2" : "FRIAFIT programme de base", "qw_measurement_system" : "metric"} | Les systèmes de canalisations d'égouts sont des actifs de grande valeur qui doivent être maintenus pendant longtemps. Les exigences croissantes imposées aux réseaux d'égouts publics requièrent des matériaux qui répondent à ces critères. Les tuyaux d'égout en HD-PE sont fusionnés depuis de nombreuses années avec le système d'égout FRIAFIT HD-PE de manière étanche, frictionnelle et à l'épreuve des racines.DOMAINES D'APPLICATIONL'adaptateur FRIAFIT USTZ sert à raccorder sans problème les tuyaux HD-PE (rapport d'épaisseur de paroi de SDR 33 à SDR 17) et les tuyaux en grès dans les branchements.REMARQUES SUR LE TRAITEMENTLe soudage de la partie mâle de l'adaptateur USTZ avec un coupleur FRIAFIT AM d 160 ou une selle d'égout FRIAFIT ASA-TL, sortie d 160, s'effectue selon la méthode de fusion FRIAFIT - étanche et avec une force axiale.L'embout USTZ est préparé (élimination de la couche d'oxyde/nettoyage) conformément aux instructions générales d'installation (voir les "instructions d'installation" du système d'égout FRIAFIT). Le tuyau en grès est inséré dans le côté où se trouve le raccord à emboîter.Ce dernier est doté d'un joint à lèvres SBR et d'une grande profondeur d'insertion pour un guidage sûr du tuyau. | BONNES RAISONS POUR L'ADAPTATEUR FRIAFIT USTZ :Partie mâleGarantit une connexion étanche et parfaitement enracinée avec la force axialeFRIAFIT fusion pour le raccordement de l'USTZ avec le coupleur AM ou la sellette de service ASA-TLLiaison harmonieuse entre les matériaux lors de l'utilisation de tuyaux HD-PE SDR 33 - SDR 17, pas de dépôt dans la zone du joint, pas d'obstruction de l'écoulementPièce à emboîterGuidage sûr du tuyau en grès grâce à une grande profondeur d'insertionJoint à lèvres SBR conforme à la norme EN 681-1Raccord normalisé entre les matériauxAssemblage simple des tuyaux en grès | PE 100Pression d'essai maximale admissible 0,5 bar selon DIN EN 1610 | INF | Raccord de transition PE - argile | FRIATEC | PE 100 | Shapes | Sewage, Stormwater Management | FRIAFIT | Système d'égouts FRIAFIT | Eaux usées, Gestion des eaux pluviales | 150 |
Les systèmes de canalisations d'égouts sont des actifs de grande valeur qui doivent être maintenus pendant longtemps. Les exigences croissantes imposées aux réseaux d'égouts publics requièrent des matériaux qui répondent à ces critères. Les tuyaux d'égout en HD-PE sont fusionnés depuis de nombreuses années avec le système d'égout FRIAFIT HD-PE de manière étanche, frictionnelle et à l'épreuve des racines.
DOMAINES D'APPLICATION
L'adaptateur FRIAFIT USTZ sert à raccorder sans problème les tuyaux HD-PE (rapport d'épaisseur de paroi de SDR 33 à SDR 17) et les tuyaux en grès dans les branchements.
REMARQUES SUR LE TRAITEMENT
Le soudage de la partie mâle de l'adaptateur USTZ avec un coupleur FRIAFIT AM d 160 ou une selle d'égout FRIAFIT ASA-TL, sortie d 160, s'effectue selon la méthode de fusion FRIAFIT - étanche et avec une force axiale.
L'embout USTZ est préparé (élimination de la couche d'oxyde/nettoyage) conformément aux instructions générales d'installation (voir les "instructions d'installation" du système d'égout FRIAFIT). Le tuyau en grès est inséré dans le côté où se trouve le raccord à emboîter.
Ce dernier est doté d'un joint à lèvres SBR et d'une grande profondeur d'insertion pour un guidage sûr du tuyau.
BONNES RAISONS POUR L'ADAPTATEUR FRIAFIT USTZ :
Partie mâle
Garantit une connexion étanche et parfaitement enracinée avec la force axiale
FRIAFIT fusion pour le raccordement de l'USTZ avec le coupleur AM ou la sellette de service ASA-TL
Liaison harmonieuse entre les matériaux lors de l'utilisation de tuyaux HD-PE SDR 33 - SDR 17, pas de dépôt dans la zone du joint, pas d'obstruction de l'écoulement
Pièce à emboîter
Guidage sûr du tuyau en grès grâce à une grande profondeur d'insertion
Joint à lèvres SBR conforme à la norme EN 681-1
Raccord normalisé entre les matériaux
Assemblage simple des tuyaux en grès
