DAA TL
Raccord de prise de pression Top-Loading, SDR 11

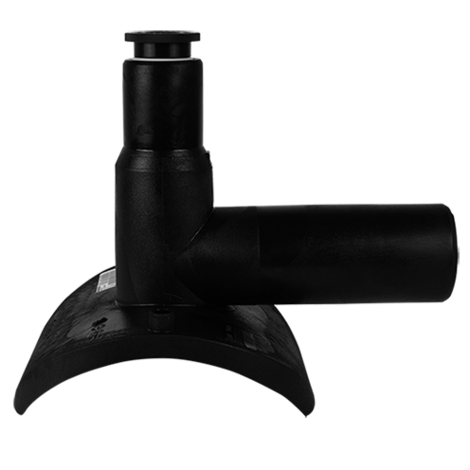

Armature de prise de pression Top-Loading DAA TL SDR 11
- Gaz et eau
- Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar
- Matériau : PE 100
- Possibilité de serrage universel (Top-Loading) :

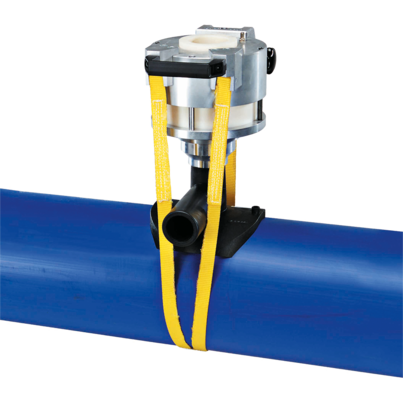

- Serrage sûr avec FRIATOP
- Adaptation universelle au diamètre du tube
- Contrôle d'étanchéité possible avant le perçage
- Foret intégré avec butée supérieure et inférieure
- Bouchon de fermeture avec joint torique d'étanchéité interne
- Technologie de sécurité
- Marque de contrôle DVGW : DV-8606AU2249 et DV-8611AU2250
Remarque:
Ne peut être mis en œuvre qu'avec le dispositif de serrage FRIATOP (réf. 613350).

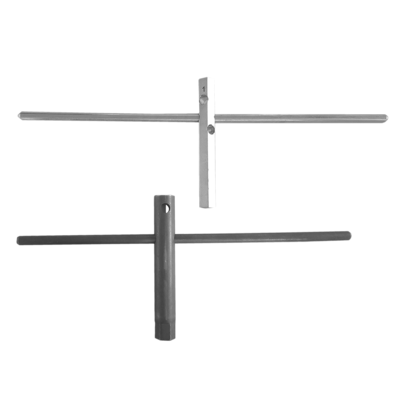

Utiliser une seule clé de commande FWSS SW 19 (réf. 613250) pour toutes les dimensions.

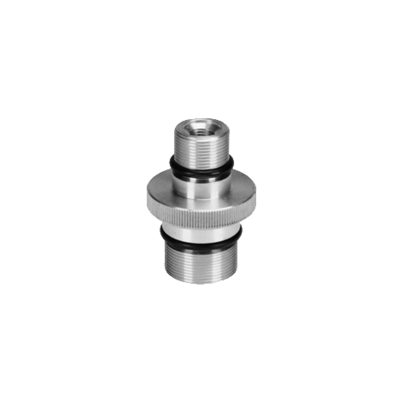

Il existe un adaptateur de test de pression FWDPA adapté au DAA TL (réf. 613595).
De la dimension nominale d 355 à d 400, le DAA TL ne convient que pour les tuyaux SDR 17.

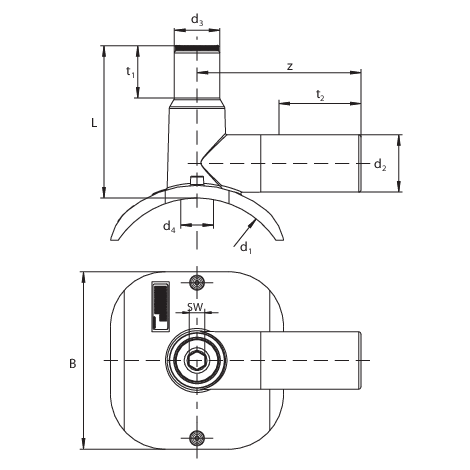

PE 100 SDR 11
Pression de service maximale admissible 16 bar (eau) / 10 bar (gaz)
| Référence | Nom | info-bulle | Code produit d'origine | Article | Poids brut | QuantitИ de boНtes | d1 | d2 | Quantité par palette | rgb | Poids |
Prix 1 | BX | Prix ??VK | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | Fiche technique Texte 2 | Fiche technique Texte 1 | Titre du tableau | textUnderTableDataSheetText | hwg | Titre | keywords | Marque | Matц┐б╘riau | qwProduct | qwSolution | Productbrand | Accessoires qw | Pilotage eau/gaz | Produit Plage | Categories | Diamètre de perçage Ø da | t1 | z | t2 | d1 | d3 | B |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 615339 | Raccord de prise de pression Top-Loading, SDR 11 | - | 39174000 | 615339 | 6,31 | 1 | 250-315 (- 400) | 63 | 72 | RL5 | 1,450 | 533,50 | 4 | 624,20 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615339-10 | PEJEL | {"Appel d'offres_Text" :"Caractéristiques:<\N/P>Conducteurs chauffants intégrés et exposés dans la zone de soudage en selle pour un transfert de chaleur direct sur la surface de soudage du tube.<\/li>Très grande surface de soudage <\/li>Compensation de température (adaptation du temps de soudage à la température ambiante)<\/li>Code-barres pour la traçabilité automatique des composants (Traceability)<\/li>Pour une adaptation variable à tous les diamètres de tubes de d 250 - d 400\/ 63.<\\/li>D'autres tailles de sortie peuvent être fabriquées de manière variable avec des manchons de réduction.<\\/li>Dimensionnement SDR 11\/ PE 100<\/li>H2 ready 100. Nos produits sont adaptés à l'utilisation de 100% d'hydrogène jusqu'à MOP 10 bar. Confirmé par le certificat d'essai du DBI - Gastechnisches Institut GmbH <\/li>Composant compact, corps solide moulé par injection en une seule pièce <\/li>Montage rapide du DAA à l'aide d'un collier de serrage avec levier de serrage rapide, sans outil supplémentaire<\/li>Le DAA est une unité, avec des éléments de fixation imperdables montés sur la pièce<\/li>Le collier de serrage est élastique, couvre de manière sûre de grandes dimensions et permet un montage rapide.tolérances des tubes, ovalisations jusqu'à 1,5%, tubes expansés jusqu'à 3% (jusqu'à d 160) et jusqu'à 2% (> d 160) et assure une montée en pression optimale et régulière de la masse fondue pendant le soudage <\\/li>Conducteurs chauffants intégrés et exposés dans la selle de soudagezone de soudage pour une transmission directe de la chaleur à la surface de soudage du tube<\/li>Très grande surface de soudage<\\/li>Code-barres exposé sur le levier de serrage rapide, pour une saisie facile des données de soudage avec un crayon de lecture ou un scanner<\\/li>Compensation de température (adaptation du temps de soudage).<\/li>Codage à barres pour la traçabilité automatique des composants (Traceability)<\/li>Contacts de sécurité pour la fixation et le contact avec la pièce à souder.Raccordement sûr des appareils de soudage<\/li>Indicateurs de soudage pour la preuve visuelle du soudage effectué<\/li>Foret en métal résistant à la corrosion :Convient à l'eau potable<\/li>Possibilité d'arrêt provisoire de l'exploitation<\/li>Pas de secousses (sauts) du foret<\/li>Foret poinçonneur rotatif, faible couple, perçage rapide, même pour les grandes dimensions, les grands<\/li><\/ul><\/li>Perçage absolument sans copeaux<\/li>Positionnement sûr et durable de la pièce tubulaire découpée dans le foret<\/li>Foret en dehors du débit de fluide, faible perte de pression<\/li>Perçage sans fuite sous pression jusqu'à 16 bar (eau) ou 10 bar (gaz) sans outil supplémentaire<\/li>Butées de perçage fixes vers le bas et vers le haut - longueur de perçage maximale ainsi définie et retour sécurisé du foret<\/li>Foret avec limiteur de couple intégré pour la protection contre les surcharges, l'endommagement des composants et l'usure des outils.<\/li>Une clé à douille hexagonale SW 17 pour le perçage de toutes les dimensions et pour le montage du bouchon fileté<\/li>Longueur de la tubulure de sortie dimensionnée pour 2 soudures <\/li>tubulure de sortie comme tubulure pour<\/li>Bouchon de fermeture pressé radialement avec un joint torique d'étanchéité intérieur, assure une étanchéité fiable par rapport au diamètre intérieur sur le dôme de perçage <\/li>Pas de joint élastomère en contact direct avec le fluide en écoulement<\/li>Pour une sécurité d'accès durable, le dôme de perçage peut être fermé par soudage.d'un bouchon FRIALEN DK d 50 (protection d'accès finale)<\/li>Il existe un adaptateur d'essai de pression FWDPA pour DAA RED SNAP (réf.-<\/li>Emballage individuel dans un sachet en plastique<\/li>Marquage permanent du lot<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li><\/ul>"} | Domaines d'utilisationLes robinets de prise de pression FRIALEN DAA TL et DAA TL RE sont utilisés comme robinets de dérivation pour les conduites sans pression et sous pression pour une adaptation variable à tous les diamètres de tuyaux dans la plage indiquée.Les tubulures de départ sont préparées pour recevoir des contrôleurs de débit de gaz. Autres dimensions de départ avec manchons de réduction MR.Instructions de traitementLe soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec l'armature de prise de pression FRIALEN s'effectue par soudage FRIALEN - de manière étanche et par adhérence longitudinale.La selle et le raccord de départ sont préparés (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225 ainsi que FRIALEN Grossrohrtechnik et Rohrnetz-Relining).Le montage du raccord de prise de pression FRIALEN DAA TL et DAA TL RE sur la conduite de distribution PE-HD s'effectue à l'aide du dispositif de serrage FRIATOP de FRIALEN (voir mode d'emploi FRIATOOLS "Dispositif de serrage FRIATOP").Le contrôle d'étanchéité est possible avant le perçage. Adaptateur d'essai de pression FWDPA et clé de commande FWSS pour le perçage, voir liste de prix FRIATOOLS). | De bonnes raisons pour choisir les robinets de prise de pression FRIALEN DAA TL et DAA TL RE :Construction compacteSerrage simple et fiable de la pièce à l'aide du dispositif de serrage FRIATOPUnité pré-assemblée sans pièces à perdreContrôle d'étanchéité possible avant le perçagePerçage sans copeauxPerçage sans fuite de la conduite de gaz jusqu'à une pression de service de 10 barsFaible effort lors du perçagePositionnement sûr de la pièce de tuyau découpée dans le foretGuidage du foret dans une douille filetée métalliqueButée supérieure et inférieure solide pour le foretLarge zone de soudureDôme de l'armature soudable après le perçage avec capuchon de fermeture FRIALEN K, sans risque d'accèsLongueur de la tubulure de départ dimensionnée pour 2 souduresCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 16 bar (eau) / 10 bar (gaz) | d1: d 250 à d 315 pour les tuyaux SDR 11 et 17 ;d1: d 355 et d 400 pour les tuyaux SDR 17Autres dimensions de sortie avec manchons de réduction MR | INF | Raccord de prise de pression Top-Loading, SDR 11 | Raccord de sortie, robinetterie de prise de pression | FRIATEC | PE 100-RC | Tapping tees | Water Distribution, Gas Distribution | FRIALEN | 8a8a80ed1be99e32011be99e697f7bb0, 8a8a80ed1be99e32011be99e69bd7cc5, 8a8a80ed1be99e32011be99e69cd7d01 | - | Accessoires de sécurité FRIALEN | Colliers de prise en charge FRIALEN | 30 | 58 | 180 | 118 | 250-315 (- 400) | 50 | 195 |
d1: d 250 à d 315 pour les tuyaux SDR 11 et 17 ;
d1: d 355 et d 400 pour les tuyaux SDR 17
Autres dimensions de sortie avec manchons de réduction MR
Domaines d'utilisation
Les robinets de prise de pression FRIALEN DAA TL et DAA TL RE sont utilisés comme robinets de dérivation pour les conduites sans pression et sous pression pour une adaptation variable à tous les diamètres de tuyaux dans la plage indiquée.
Les tubulures de départ sont préparées pour recevoir des contrôleurs de débit de gaz. Autres dimensions de départ avec manchons de réduction MR.
Instructions de traitement
Le soudage de la conduite de distribution en PE-HD et de la conduite de raccordement domestique en PE-HD avec l'armature de prise de pression FRIALEN s'effectue par soudage FRIALEN - de manière étanche et par adhérence longitudinale.
La selle et le raccord de départ sont préparés (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage" pour les raccords de sécurité FRIALEN pour conduites de raccordement domestique et de distribution jusqu'à d 225 ainsi que FRIALEN Grossrohrtechnik et Rohrnetz-Relining).

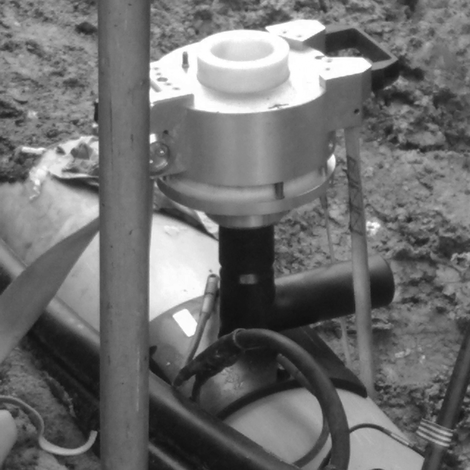

Le montage du raccord de prise de pression FRIALEN DAA TL et DAA TL RE sur la conduite de distribution PE-HD s'effectue à l'aide du dispositif de serrage FRIATOP de FRIALEN (voir mode d'emploi FRIATOOLS "Dispositif de serrage FRIATOP").
Le contrôle d'étanchéité est possible avant le perçage. Adaptateur d'essai de pression FWDPA et clé de commande FWSS pour le perçage, voir liste de prix FRIATOOLS).
De bonnes raisons pour choisir les robinets de prise de pression FRIALEN DAA TL et DAA TL RE :
- Construction compacte
- Serrage simple et fiable de la pièce à l'aide du dispositif de serrage FRIATOP
- Unité pré-assemblée sans pièces à perdre
- Contrôle d'étanchéité possible avant le perçage
- Perçage sans copeaux
- Perçage sans fuite de la conduite de gaz jusqu'à une pression de service de 10 bars
- Faible effort lors du perçage
- Positionnement sûr de la pièce de tuyau découpée dans le foret
- Guidage du foret dans une douille filetée métallique
- Butée supérieure et inférieure solide pour le foret
- Large zone de soudure
- Dôme de l'armature soudable après le perçage avec capuchon de fermeture FRIALEN K, sans risque d'accès
- Longueur de la tubulure de départ dimensionnée pour 2 soudures
- Code-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)
