PE 100-RC SDR 11
Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz)
| Référence | Nom | info-bulle | Code produit d'origine | Article | Poids brut | QuantitИ de boНtes | d | Quantité par palette | rgb | Poids |
Prix 1 | BX | Prix ??VK | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | Fiche technique Texte 2 | Fiche technique Texte 1 | Titre du tableau | hwg | Titre | Marque | Matц┐б╘riau | qwProduct | qwSolution | Productbrand | Pilotage eau/gaz | Produit Plage | Categories | t1 | t2 | B | product.detail.attribute.Artikelgruppe | product.detail.attribute.Group1Headline | product.detail.attribute.hierarchie1 | product.detail.attribute.hierarchie2 | product.detail.attribute.qw_measurement_system |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

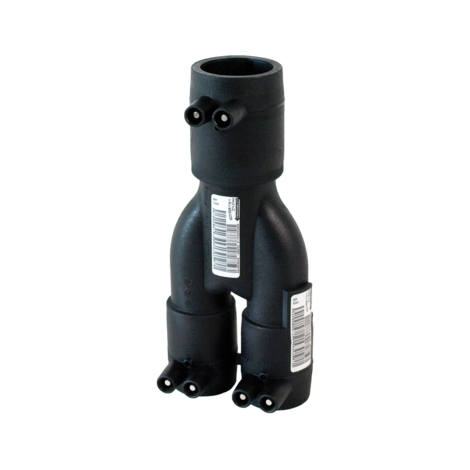

| 640034 | Pièce en Y, SDR 11 | - | 39174000 | 640034 | 6,806 | 1 | 32-32-40 | 504 | RG4 | 0,230 | 95,60 | 28 | 111,87 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 640034 | PEJEL | {"Artikelgruppe" :"Pièce en Y<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLes pièces en Y FRIALEN sont utilisées pour réunir des tubes de sondes géothermiques afin de pouvoir commuter deux ou plusieurs circuits de sondes via un organe d'arrêt ou pour réaliser rapidement et efficacement un raccordement direct à la pompe à chaleur. Les pièces en Y FRIALEN possèdent un contour intérieur lisse et hydrauliquement optimisé pour des conditions d'écoulement optimales.Les pièces FRIALEN Y et YS peuvent être soudées avec des tubes en PE 100, PE 100 Plus Geo CR ou PE 100-RC des niveaux SDR 11 à 17.6.Signe SKZ A 500 (SKZ HR 3.26)Instructions de mise en œuvreLe raccordement des tuyaux avec les pièces en Y FRIALEN s'effectue par soudage FRIALEN de manière étanche et par adhérence longitudinale.Les extrémités à souder en PE des pièces YS sont, comme les conduites de sonde et de raccordement en PE 100 ou PE 100 plus Geo CR ou PE 100-RC, préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour les raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225) et reliées par ex. avec un coude FRIALEN 90°. | Beaucoup de bonnes raisons pour les pièces en Y FRIALEN :rallonge de manchon de 8 mm pour plus de sécurité lors de la transformation de produits en couronne grâce à de longues zones de guidage et de maintienfaible encombrement grâce à une construction compacteréduction du temps de montage grâce aux manchons à souder intégrés, avec une sécurité de traitement accrueliaison étanche, par adhérence longitudinalefilament chauffant dégagé et solidement ancré pour une transmission directe de la chaleur au tubestabilité maximale grâce aux grandes épaisseurs de paroiindicateur de soudage pour un contrôle visuel de la soudurecode-barres pour le soudage entièrement automatique avec des tubes PE-HD de SDR 11 à SDR 17.6 en tenant compte de la température ambiante (compensation de température)utilisation flexible grâce à la version pièce en Y (3 x manchon) ou pièce en YS (2 x manchon, 1 x embout de tuyau)code-barres supplémentaire pour la traçabilité de l'élément (Traceability-Coding)identification durable des lotsemballage individuel en film plastique adapté au chantier pour la protection contre les impuretéscontacts protégés contre les contacts accidentelsfaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudage | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Pièce en Y, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | 50 | 56 | 92 | Pièce en Y</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN Raccords de sécurité | FRIALEN Raccords / Shapes | métrique |
| 640036 | Pièce en Y, SDR 11 | - | 39174000 | 640036 | 7,014 | 1 | 40-40-50 | 324 | RG4 | 0,360 | 103,80 | 18 | 121,46 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 640036 | PEJEL | {"Artikelgruppe" :"Pièce en Y<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLes pièces en Y FRIALEN sont utilisées pour réunir des tubes de sondes géothermiques afin de pouvoir commuter deux ou plusieurs circuits de sondes via un organe d'arrêt ou pour réaliser rapidement et efficacement un raccordement direct à la pompe à chaleur. Les pièces en Y FRIALEN possèdent un contour intérieur lisse et hydrauliquement optimisé pour des conditions d'écoulement optimales.Les pièces FRIALEN Y et YS peuvent être soudées avec des tubes en PE 100, PE 100 Plus Geo CR ou PE 100-RC des niveaux SDR 11 à 17.6.Signe SKZ A 500 (SKZ HR 3.26)Instructions de mise en œuvreLe raccordement des tuyaux avec les pièces en Y FRIALEN s'effectue par soudage FRIALEN de manière étanche et par adhérence longitudinale.Les extrémités à souder en PE des pièces YS sont, comme les conduites de sonde et de raccordement en PE 100 ou PE 100 plus Geo CR ou PE 100-RC, préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour les raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225) et reliées par ex. avec un coude FRIALEN 90°. | Beaucoup de bonnes raisons pour les pièces en Y FRIALEN :rallonge de manchon de 8 mm pour plus de sécurité lors de la transformation de produits en couronne grâce à de longues zones de guidage et de maintienfaible encombrement grâce à une construction compacteréduction du temps de montage grâce aux manchons à souder intégrés, avec une sécurité de traitement accrueliaison étanche, par adhérence longitudinalefilament chauffant dégagé et solidement ancré pour une transmission directe de la chaleur au tubestabilité maximale grâce aux grandes épaisseurs de paroiindicateur de soudage pour un contrôle visuel de la soudurecode-barres pour le soudage entièrement automatique avec des tubes PE-HD de SDR 11 à SDR 17.6 en tenant compte de la température ambiante (compensation de température)utilisation flexible grâce à la version pièce en Y (3 x manchon) ou pièce en YS (2 x manchon, 1 x embout de tuyau)code-barres supplémentaire pour la traçabilité de l'élément (Traceability-Coding)identification durable des lotsemballage individuel en film plastique adapté au chantier pour la protection contre les impuretéscontacts protégés contre les contacts accidentelsfaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudage | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Pièce en Y, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | 56 | 60 | 115 | Pièce en Y</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN Raccords de sécurité | FRIALEN Raccords / Shapes | métrique |
Domaines d'utilisation
Les pièces en Y FRIALEN sont utilisées pour réunir des tubes de sondes géothermiques afin de pouvoir commuter deux ou plusieurs circuits de sondes via un organe d'arrêt ou pour réaliser rapidement et efficacement un raccordement direct à la pompe à chaleur. Les pièces en Y FRIALEN possèdent un contour intérieur lisse et hydrauliquement optimisé pour des conditions d'écoulement optimales.
Les pièces FRIALEN Y et YS peuvent être soudées avec des tubes en PE 100, PE 100 Plus Geo CR ou PE 100-RC des niveaux SDR 11 à 17.6.
Signe SKZ A 500 (SKZ HR 3.26)
Instructions de mise en œuvre
Le raccordement des tuyaux avec les pièces en Y FRIALEN s'effectue par soudage FRIALEN de manière étanche et par adhérence longitudinale.
Les extrémités à souder en PE des pièces YS sont, comme les conduites de sonde et de raccordement en PE 100 ou PE 100 plus Geo CR ou PE 100-RC, préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour les raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225) et reliées par ex. avec un coude FRIALEN 90°.
Beaucoup de bonnes raisons pour les pièces en Y FRIALEN :
- rallonge de manchon de 8 mm pour plus de sécurité lors de la transformation de produits en couronne grâce à de longues zones de guidage et de maintien
- faible encombrement grâce à une construction compacte
- réduction du temps de montage grâce aux manchons à souder intégrés, avec une sécurité de traitement accrue
- liaison étanche, par adhérence longitudinale
- filament chauffant dégagé et solidement ancré pour une transmission directe de la chaleur au tube
- stabilité maximale grâce aux grandes épaisseurs de paroi
- indicateur de soudage pour un contrôle visuel de la soudure
- code-barres pour le soudage entièrement automatique avec des tubes PE-HD de SDR 11 à SDR 17.6 en tenant compte de la température ambiante (compensation de température)
- utilisation flexible grâce à la version pièce en Y (3 x manchon) ou pièce en YS (2 x manchon, 1 x embout de tuyau)
- code-barres supplémentaire pour la traçabilité de l'élément (Traceability-Coding)
- identification durable des lots
- emballage individuel en film plastique adapté au chantier pour la protection contre les impuretés
- contacts protégés contre les contacts accidentels
- faible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudage
