UB SDR 7,4

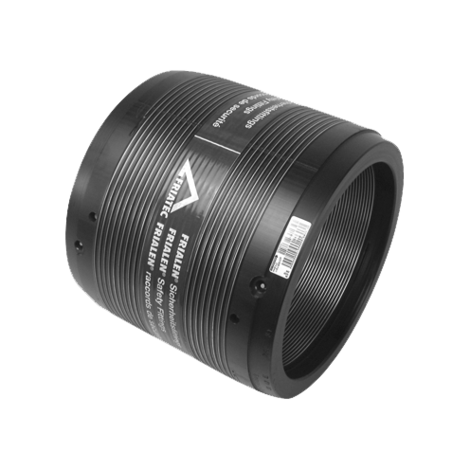

Manchon sans butée, SDR 7,4
Manchon à souder UB SDR 7,4 sans butée
- Eau
- Pression de service : PFA (eau) 25 bar
- Matériau : PE 100-RC jusqu'à d 180, PE 100 à partir de d 180
- Technologie de sécurité
- Grande profondeur d'insertion pour un bon guidage du tube (aucun dispositif de maintien nécessaire)
- Zone de soudage séparée à partir de d 280
- Marque de contrôle DVGW : DV-8606AU2249 et DV-8611AU2250
- FM Approvals Class : 1613 (d 90 - d 355)
Remarque :
A partir du diamètre nominal 280, avec technologie de préchauffage et zone de soudage séparée.
PE 100-RC / PE 100 SDR 7,4
Pression de service maximale autorisée 25 bar (eau)
| Référence | Nom | info-bulle | Code produit d'origine | Article | Poids brut | QuantitИ de boНtes | D | d | Quantité par palette | t | rgb | Poids |
Prix 1 | BX | Prix ??VK | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | Fiche technique Texte 2 | Fiche technique Texte 1 | Titre du tableau | hwg | Titre | Marque | Matц┐б╘riau | qwProduct | qwSolution | Productbrand | dbPicture1 | Pilotage eau/gaz | segment | Type de produit 1 | Produit Plage | Categories | Application | h | B | noteEnum |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 616270 | Manchon sans butée, SDR 7,4 | - | 39174000 | 616270 | 16,954 | 1 | 117 | 90 | 240 | 69 | RL5 | 0,540 | 66,10 | 30 | 77,35 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616270-10 | PEJEL | {"Groupe d'articles" :"Manchons électrosoudables<\N/P>", "Série" : "UB", "Group1Headline" :"PE 100 SDR 7,4<\N/P>Pression de service : PFA (eau) 25 bar<\/P>", "hierarchie1" : "FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Manchons \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLes manchons FRIALEN UB SDR 7,4 et UB SDR 9 sont utilisés pour les raccords de tuyaux lors de la pose en ligne. Des domaines d'application supplémentaires sont :Intégration de pièces d'ajustement dans une conduite existante, réparationRaccordement à des conduites avec des points fixes ou des points de contrainte.Les raccords de sécurité FRIALEN UB SDR 7,4 peuvent être soudés avec des tubes des niveaux SDR 7,4 - 11. Mise en œuvre d'autres niveaux SDR sur demande.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marques de contrôle DVGW délivrées : DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le manchon FRIALEN UB SDR 7,4 ou UB SDR 9 s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que les longueurs d'extrémité des armatures soient au moins égales à la moitié de la longueur du manchon.Pour l'élimination de la couche d'oxyde, il existe des appareils de pelage FWSG qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, un code-barres de préchauffage est utilisé pour les manchons UB SDR 7,4, d 280 - d 355 et les manchons SDR 9, d 400 - d 630 (voir la notice jointe au produit). | De bonnes raisons pour choisir le manchon FRIALEN UB SDR 7,4 et UB SDR 9 :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides extra larges sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureA partir de d 180 : armature extérieure pour une montée optimale de la pression de fusionÀ partir de d 280 UB SDR 7,4, à partir de d 400 UB SDR 9 : technique de préchauffage pour un pontage optimal de la fenteMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding). | PE 100-RC / PE 100 SDR 7,4Pression de service maximale autorisée 25 bar (eau) | INF | Manchon sans butée, SDR 7,4 | FRIATEC | PE 100-RC | Couplers | Water Distribution, Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau | 38 | 127 | - |
| 616271 | Manchon sans butée, SDR 7,4 | - | 39174000 | 616271 | 21,874 | 1 | 142 | 110 | 192 | 79 | RL5 | 0,870 | 80,40 | 24 | 94,08 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616271-10 | PEJEL | {"Groupe d'articles" :"Manchons électrosoudables<\N/P>", "Série" : "UB", "Group1Headline" :"PE 100 SDR 7,4<\N/P>Pression de service : PFA (eau) 25 bar<\/P>", "hierarchie1" : "FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Manchons \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLes manchons FRIALEN UB SDR 7,4 et UB SDR 9 sont utilisés pour les raccords de tuyaux lors de la pose en ligne. Des domaines d'application supplémentaires sont :Intégration de pièces d'ajustement dans une conduite existante, réparationRaccordement à des conduites avec des points fixes ou des points de contrainte.Les raccords de sécurité FRIALEN UB SDR 7,4 peuvent être soudés avec des tubes des niveaux SDR 7,4 - 11. Mise en œuvre d'autres niveaux SDR sur demande.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marques de contrôle DVGW délivrées : DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le manchon FRIALEN UB SDR 7,4 ou UB SDR 9 s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que les longueurs d'extrémité des armatures soient au moins égales à la moitié de la longueur du manchon.Pour l'élimination de la couche d'oxyde, il existe des appareils de pelage FWSG qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, un code-barres de préchauffage est utilisé pour les manchons UB SDR 7,4, d 280 - d 355 et les manchons SDR 9, d 400 - d 630 (voir la notice jointe au produit). | De bonnes raisons pour choisir le manchon FRIALEN UB SDR 7,4 et UB SDR 9 :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides extra larges sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureA partir de d 180 : armature extérieure pour une montée optimale de la pression de fusionÀ partir de d 280 UB SDR 7,4, à partir de d 400 UB SDR 9 : technique de préchauffage pour un pontage optimal de la fenteMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding). | PE 100-RC / PE 100 SDR 7,4Pression de service maximale autorisée 25 bar (eau) | INF | Manchon sans butée, SDR 7,4 | FRIATEC | PE 100-RC | Couplers | Water Distribution, Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau | 50 | 152 | - |
| 616272 | Manchon sans butée, SDR 7,4 | - | 39174000 | 616272 | 20,69 | 16 | 160 | 125 | 128 | 86 | RL5 | 1,240 | 107,10 | 16 | 125,32 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616272-10 | PEJEL | {"Groupe d'articles" :"Manchons électrosoudables<\N/P>", "Série" : "UB", "Group1Headline" :"PE 100 SDR 7,4<\N/P>Pression de service : PFA (eau) 25 bar<\/P>", "hierarchie1" : "FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Manchons \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLes manchons FRIALEN UB SDR 7,4 et UB SDR 9 sont utilisés pour les raccords de tuyaux lors de la pose en ligne. Des domaines d'application supplémentaires sont :Intégration de pièces d'ajustement dans une conduite existante, réparationRaccordement à des conduites avec des points fixes ou des points de contrainte.Les raccords de sécurité FRIALEN UB SDR 7,4 peuvent être soudés avec des tubes des niveaux SDR 7,4 - 11. Mise en œuvre d'autres niveaux SDR sur demande.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marques de contrôle DVGW délivrées : DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le manchon FRIALEN UB SDR 7,4 ou UB SDR 9 s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que les longueurs d'extrémité des armatures soient au moins égales à la moitié de la longueur du manchon.Pour l'élimination de la couche d'oxyde, il existe des appareils de pelage FWSG qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, un code-barres de préchauffage est utilisé pour les manchons UB SDR 7,4, d 280 - d 355 et les manchons SDR 9, d 400 - d 630 (voir la notice jointe au produit). | De bonnes raisons pour choisir le manchon FRIALEN UB SDR 7,4 et UB SDR 9 :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides extra larges sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureA partir de d 180 : armature extérieure pour une montée optimale de la pression de fusionÀ partir de d 280 UB SDR 7,4, à partir de d 400 UB SDR 9 : technique de préchauffage pour un pontage optimal de la fenteMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding). | PE 100-RC / PE 100 SDR 7,4Pression de service maximale autorisée 25 bar (eau) | INF | Manchon sans butée, SDR 7,4 | FRIATEC | PE 100-RC | Couplers | Water Distribution, Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau | 45 | 169 | 1 |
| 616273 | Manchon sans butée, SDR 7,4 | - | 39174000 | 616273 | 20,65 | 1 | 181 | 140 | 96 | 92 | RL5 | 1,640 | 128,70 | 12 | 150,60 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616273-10 | PEJEL | {"Groupe d'articles" :"Manchons électrosoudables<\N/P>", "Série" : "UB", "Group1Headline" :"PE 100 SDR 7,4<\N/P>Pression de service : PFA (eau) 25 bar<\/P>", "hierarchie1" : "FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Manchons \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLes manchons FRIALEN UB SDR 7,4 et UB SDR 9 sont utilisés pour les raccords de tuyaux lors de la pose en ligne. Des domaines d'application supplémentaires sont :Intégration de pièces d'ajustement dans une conduite existante, réparationRaccordement à des conduites avec des points fixes ou des points de contrainte.Les raccords de sécurité FRIALEN UB SDR 7,4 peuvent être soudés avec des tubes des niveaux SDR 7,4 - 11. Mise en œuvre d'autres niveaux SDR sur demande.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marques de contrôle DVGW délivrées : DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le manchon FRIALEN UB SDR 7,4 ou UB SDR 9 s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que les longueurs d'extrémité des armatures soient au moins égales à la moitié de la longueur du manchon.Pour l'élimination de la couche d'oxyde, il existe des appareils de pelage FWSG qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, un code-barres de préchauffage est utilisé pour les manchons UB SDR 7,4, d 280 - d 355 et les manchons SDR 9, d 400 - d 630 (voir la notice jointe au produit). | De bonnes raisons pour choisir le manchon FRIALEN UB SDR 7,4 et UB SDR 9 :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides extra larges sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureA partir de d 180 : armature extérieure pour une montée optimale de la pression de fusionÀ partir de d 280 UB SDR 7,4, à partir de d 400 UB SDR 9 : technique de préchauffage pour un pontage optimal de la fenteMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding). | PE 100-RC / PE 100 SDR 7,4Pression de service maximale autorisée 25 bar (eau) | INF | Manchon sans butée, SDR 7,4 | FRIATEC | PE 100-RC | Couplers | Water Distribution, Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau | 51 | 187 | - |
| 616274 | Manchon sans butée, SDR 7,4 | - | 39174000 | 616274 | 19,666 | 1 | 206 | 160 | 64 | 101 | RL5 | 2,340 | 145,20 | 8 | 169,90 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616274-10 | PEJEL | {"Groupe d'articles" :"Manchons électrosoudables<\N/P>", "Série" : "UB", "Group1Headline" :"PE 100 SDR 7,4<\N/P>Pression de service : PFA (eau) 25 bar<\/P>", "hierarchie1" : "FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Manchons \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLes manchons FRIALEN UB SDR 7,4 et UB SDR 9 sont utilisés pour les raccords de tuyaux lors de la pose en ligne. Des domaines d'application supplémentaires sont :Intégration de pièces d'ajustement dans une conduite existante, réparationRaccordement à des conduites avec des points fixes ou des points de contrainte.Les raccords de sécurité FRIALEN UB SDR 7,4 peuvent être soudés avec des tubes des niveaux SDR 7,4 - 11. Mise en œuvre d'autres niveaux SDR sur demande.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marques de contrôle DVGW délivrées : DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le manchon FRIALEN UB SDR 7,4 ou UB SDR 9 s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que les longueurs d'extrémité des armatures soient au moins égales à la moitié de la longueur du manchon.Pour l'élimination de la couche d'oxyde, il existe des appareils de pelage FWSG qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, un code-barres de préchauffage est utilisé pour les manchons UB SDR 7,4, d 280 - d 355 et les manchons SDR 9, d 400 - d 630 (voir la notice jointe au produit). | De bonnes raisons pour choisir le manchon FRIALEN UB SDR 7,4 et UB SDR 9 :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides extra larges sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureA partir de d 180 : armature extérieure pour une montée optimale de la pression de fusionÀ partir de d 280 UB SDR 7,4, à partir de d 400 UB SDR 9 : technique de préchauffage pour un pontage optimal de la fenteMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding). | PE 100-RC / PE 100 SDR 7,4Pression de service maximale autorisée 25 bar (eau) | INF | Manchon sans butée, SDR 7,4 | FRIATEC | PE 100-RC | Couplers | Water Distribution, Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau | 59 | 212 | - |
| 616282 | Manchon sans butée, SDR 7,4 | - | 39174000 | 616282 | 17,182 | 1 | 225 | 180 | 48 | 105 | RL5 | 2,700 | 273,80 | 6 | 320,36 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616282-10 | PEJEL | {"Groupe d'articles" :"Manchons électrosoudables<\N/P>", "Série" : "UB", "Group1Headline" :"PE 100 SDR 7,4<\N/P>Pression de service : PFA (eau) 25 bar<\/P>", "hierarchie1" : "FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Manchons \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLes manchons FRIALEN UB SDR 7,4 et UB SDR 9 sont utilisés pour les raccords de tuyaux lors de la pose en ligne. Des domaines d'application supplémentaires sont :Intégration de pièces d'ajustement dans une conduite existante, réparationRaccordement à des conduites avec des points fixes ou des points de contrainte.Les raccords de sécurité FRIALEN UB SDR 7,4 peuvent être soudés avec des tubes des niveaux SDR 7,4 - 11. Mise en œuvre d'autres niveaux SDR sur demande.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marques de contrôle DVGW délivrées : DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le manchon FRIALEN UB SDR 7,4 ou UB SDR 9 s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que les longueurs d'extrémité des armatures soient au moins égales à la moitié de la longueur du manchon.Pour l'élimination de la couche d'oxyde, il existe des appareils de pelage FWSG qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, un code-barres de préchauffage est utilisé pour les manchons UB SDR 7,4, d 280 - d 355 et les manchons SDR 9, d 400 - d 630 (voir la notice jointe au produit). | De bonnes raisons pour choisir le manchon FRIALEN UB SDR 7,4 et UB SDR 9 :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides extra larges sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureA partir de d 180 : armature extérieure pour une montée optimale de la pression de fusionÀ partir de d 280 UB SDR 7,4, à partir de d 400 UB SDR 9 : technique de préchauffage pour un pontage optimal de la fenteMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding). | PE 100-RC / PE 100 SDR 7,4Pression de service maximale autorisée 25 bar (eau) | INF | Manchon sans butée, SDR 7,4 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau | 63 | 225 | - |
| 616283 | Manchon sans butée, SDR 7,4 | - | 39174000 | 616283 | 7,716 | 1 | 250 | 200 | 36 | 112 | RL5 | 3,610 | 307,40 | 2 | 359,67 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616283-10 | PEJEL | {"Groupe d'articles" :"Manchons électrosoudables<\N/P>", "Série" : "UB", "Group1Headline" :"PE 100 SDR 7,4<\N/P>Pression de service : PFA (eau) 25 bar<\/P>", "hierarchie1" : "FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Manchons \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLes manchons FRIALEN UB SDR 7,4 et UB SDR 9 sont utilisés pour les raccords de tuyaux lors de la pose en ligne. Des domaines d'application supplémentaires sont :Intégration de pièces d'ajustement dans une conduite existante, réparationRaccordement à des conduites avec des points fixes ou des points de contrainte.Les raccords de sécurité FRIALEN UB SDR 7,4 peuvent être soudés avec des tubes des niveaux SDR 7,4 - 11. Mise en œuvre d'autres niveaux SDR sur demande.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marques de contrôle DVGW délivrées : DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le manchon FRIALEN UB SDR 7,4 ou UB SDR 9 s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que les longueurs d'extrémité des armatures soient au moins égales à la moitié de la longueur du manchon.Pour l'élimination de la couche d'oxyde, il existe des appareils de pelage FWSG qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, un code-barres de préchauffage est utilisé pour les manchons UB SDR 7,4, d 280 - d 355 et les manchons SDR 9, d 400 - d 630 (voir la notice jointe au produit). | De bonnes raisons pour choisir le manchon FRIALEN UB SDR 7,4 et UB SDR 9 :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides extra larges sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureA partir de d 180 : armature extérieure pour une montée optimale de la pression de fusionÀ partir de d 280 UB SDR 7,4, à partir de d 400 UB SDR 9 : technique de préchauffage pour un pontage optimal de la fenteMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding). | PE 100-RC / PE 100 SDR 7,4Pression de service maximale autorisée 25 bar (eau) | INF | Manchon sans butée, SDR 7,4 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau | 67 | 250 | - |
| 616284 | Manchon sans butée, SDR 7,4 | - | 39174000 | 616284 | - | 1 | 280 | 225 | 33 | 120 | RL5 | 4,900 | 306,20 | 1 | 358,28 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616284-10 | PEJEL | {"Groupe d'articles" :"Manchons électrosoudables<\N/P>", "Série" : "UB", "Group1Headline" :"PE 100 SDR 7,4<\N/P>Pression de service : PFA (eau) 25 bar<\/P>", "hierarchie1" : "FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Manchons \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLes manchons FRIALEN UB SDR 7,4 et UB SDR 9 sont utilisés pour les raccords de tuyaux lors de la pose en ligne. Des domaines d'application supplémentaires sont :Intégration de pièces d'ajustement dans une conduite existante, réparationRaccordement à des conduites avec des points fixes ou des points de contrainte.Les raccords de sécurité FRIALEN UB SDR 7,4 peuvent être soudés avec des tubes des niveaux SDR 7,4 - 11. Mise en œuvre d'autres niveaux SDR sur demande.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marques de contrôle DVGW délivrées : DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le manchon FRIALEN UB SDR 7,4 ou UB SDR 9 s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que les longueurs d'extrémité des armatures soient au moins égales à la moitié de la longueur du manchon.Pour l'élimination de la couche d'oxyde, il existe des appareils de pelage FWSG qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, un code-barres de préchauffage est utilisé pour les manchons UB SDR 7,4, d 280 - d 355 et les manchons SDR 9, d 400 - d 630 (voir la notice jointe au produit). | De bonnes raisons pour choisir le manchon FRIALEN UB SDR 7,4 et UB SDR 9 :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides extra larges sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureA partir de d 180 : armature extérieure pour une montée optimale de la pression de fusionÀ partir de d 280 UB SDR 7,4, à partir de d 400 UB SDR 9 : technique de préchauffage pour un pontage optimal de la fenteMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding). | PE 100-RC / PE 100 SDR 7,4Pression de service maximale autorisée 25 bar (eau) | INF | Manchon sans butée, SDR 7,4 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau | 73 | 280 | - |
| 616285 | Manchon sans butée, SDR 7,4 | - | 39174000 | 616285 | - | 1 | 315 | 250 | 24 | 123 | RL5 | 6,700 | 431,70 | 1 | 505,11 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616285-10 | PEJEL | {"Groupe d'articles" :"Manchons électrosoudables<\N/P>", "Série" : "UB", "Group1Headline" :"PE 100 SDR 7,4<\N/P>Pression de service : PFA (eau) 25 bar<\/P>", "hierarchie1" : "FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Manchons \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLes manchons FRIALEN UB SDR 7,4 et UB SDR 9 sont utilisés pour les raccords de tuyaux lors de la pose en ligne. Des domaines d'application supplémentaires sont :Intégration de pièces d'ajustement dans une conduite existante, réparationRaccordement à des conduites avec des points fixes ou des points de contrainte.Les raccords de sécurité FRIALEN UB SDR 7,4 peuvent être soudés avec des tubes des niveaux SDR 7,4 - 11. Mise en œuvre d'autres niveaux SDR sur demande.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marques de contrôle DVGW délivrées : DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le manchon FRIALEN UB SDR 7,4 ou UB SDR 9 s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que les longueurs d'extrémité des armatures soient au moins égales à la moitié de la longueur du manchon.Pour l'élimination de la couche d'oxyde, il existe des appareils de pelage FWSG qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, un code-barres de préchauffage est utilisé pour les manchons UB SDR 7,4, d 280 - d 355 et les manchons SDR 9, d 400 - d 630 (voir la notice jointe au produit). | De bonnes raisons pour choisir le manchon FRIALEN UB SDR 7,4 et UB SDR 9 :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides extra larges sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureA partir de d 180 : armature extérieure pour une montée optimale de la pression de fusionÀ partir de d 280 UB SDR 7,4, à partir de d 400 UB SDR 9 : technique de préchauffage pour un pontage optimal de la fenteMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding). | PE 100-RC / PE 100 SDR 7,4Pression de service maximale autorisée 25 bar (eau) | INF | Manchon sans butée, SDR 7,4 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau | 68 | 315 | - |
| 616286 | Manchon sans butée, SDR 7,4 | - | 39174000 | 616286 | - | 1 | 355 | 280 | 18 | 134 | RL5 | 9,300 | 607,90 | 1 | 711,26 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616286-10 | PEJEL | {"Groupe d'articles" :"Manchons électrosoudables<\N/P>", "Série" : "UB", "Group1Headline" :"PE 100 SDR 7,4<\N/P>Pression de service : PFA (eau) 25 bar<\/P>", "hierarchie1" : "FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Manchons \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLes manchons FRIALEN UB SDR 7,4 et UB SDR 9 sont utilisés pour les raccords de tuyaux lors de la pose en ligne. Des domaines d'application supplémentaires sont :Intégration de pièces d'ajustement dans une conduite existante, réparationRaccordement à des conduites avec des points fixes ou des points de contrainte.Les raccords de sécurité FRIALEN UB SDR 7,4 peuvent être soudés avec des tubes des niveaux SDR 7,4 - 11. Mise en œuvre d'autres niveaux SDR sur demande.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marques de contrôle DVGW délivrées : DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le manchon FRIALEN UB SDR 7,4 ou UB SDR 9 s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que les longueurs d'extrémité des armatures soient au moins égales à la moitié de la longueur du manchon.Pour l'élimination de la couche d'oxyde, il existe des appareils de pelage FWSG qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, un code-barres de préchauffage est utilisé pour les manchons UB SDR 7,4, d 280 - d 355 et les manchons SDR 9, d 400 - d 630 (voir la notice jointe au produit). | De bonnes raisons pour choisir le manchon FRIALEN UB SDR 7,4 et UB SDR 9 :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides extra larges sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureA partir de d 180 : armature extérieure pour une montée optimale de la pression de fusionÀ partir de d 280 UB SDR 7,4, à partir de d 400 UB SDR 9 : technique de préchauffage pour un pontage optimal de la fenteMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding). | PE 100-RC / PE 100 SDR 7,4Pression de service maximale autorisée 25 bar (eau) | INF | Manchon sans butée, SDR 7,4 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau | 84 | 355 | - |
| 616287 | Manchon sans butée, SDR 7,4 | - | 39174000 | 616287 | - | 1 | 400 | 315 | 18 | 142 | RL5 | 14,400 | 696,60 | 1 | 815,03 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616287-10 | PEJEL | {"Groupe d'articles" :"Manchons électrosoudables<\N/P>", "Série" : "UB", "Group1Headline" :"PE 100 SDR 7,4<\N/P>Pression de service : PFA (eau) 25 bar<\/P>", "hierarchie1" : "FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Manchons \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLes manchons FRIALEN UB SDR 7,4 et UB SDR 9 sont utilisés pour les raccords de tuyaux lors de la pose en ligne. Des domaines d'application supplémentaires sont :Intégration de pièces d'ajustement dans une conduite existante, réparationRaccordement à des conduites avec des points fixes ou des points de contrainte.Les raccords de sécurité FRIALEN UB SDR 7,4 peuvent être soudés avec des tubes des niveaux SDR 7,4 - 11. Mise en œuvre d'autres niveaux SDR sur demande.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marques de contrôle DVGW délivrées : DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le manchon FRIALEN UB SDR 7,4 ou UB SDR 9 s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que les longueurs d'extrémité des armatures soient au moins égales à la moitié de la longueur du manchon.Pour l'élimination de la couche d'oxyde, il existe des appareils de pelage FWSG qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, un code-barres de préchauffage est utilisé pour les manchons UB SDR 7,4, d 280 - d 355 et les manchons SDR 9, d 400 - d 630 (voir la notice jointe au produit). | De bonnes raisons pour choisir le manchon FRIALEN UB SDR 7,4 et UB SDR 9 :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides extra larges sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureA partir de d 180 : armature extérieure pour une montée optimale de la pression de fusionÀ partir de d 280 UB SDR 7,4, à partir de d 400 UB SDR 9 : technique de préchauffage pour un pontage optimal de la fenteMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding). | PE 100-RC / PE 100 SDR 7,4Pression de service maximale autorisée 25 bar (eau) | INF | Manchon sans butée, SDR 7,4 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau | 80 | 400 | 1 |
| 616288 | Manchon sans butée, SDR 7,4 | - | 39174000 | 616288 | - | 1 | 450 | 355 | 9 | 150 | RL5 | 16,700 | 1.167,30 | 1 | 1.365,75 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616288-10 | PEJEL | {"Groupe d'articles" :"Manchons électrosoudables<\N/P>", "Série" : "UB", "Group1Headline" :"PE 100 SDR 7,4<\N/P>Pression de service : PFA (eau) 25 bar<\/P>", "hierarchie1" : "FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Manchons \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLes manchons FRIALEN UB SDR 7,4 et UB SDR 9 sont utilisés pour les raccords de tuyaux lors de la pose en ligne. Des domaines d'application supplémentaires sont :Intégration de pièces d'ajustement dans une conduite existante, réparationRaccordement à des conduites avec des points fixes ou des points de contrainte.Les raccords de sécurité FRIALEN UB SDR 7,4 peuvent être soudés avec des tubes des niveaux SDR 7,4 - 11. Mise en œuvre d'autres niveaux SDR sur demande.Veuillez tenir compte des marquages obligatoires directement sur le produit.Marques de contrôle DVGW délivrées : DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le manchon FRIALEN UB SDR 7,4 ou UB SDR 9 s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que les longueurs d'extrémité des armatures soient au moins égales à la moitié de la longueur du manchon.Pour l'élimination de la couche d'oxyde, il existe des appareils de pelage FWSG qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, un code-barres de préchauffage est utilisé pour les manchons UB SDR 7,4, d 280 - d 355 et les manchons SDR 9, d 400 - d 630 (voir la notice jointe au produit). | De bonnes raisons pour choisir le manchon FRIALEN UB SDR 7,4 et UB SDR 9 :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides extra larges sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureA partir de d 180 : armature extérieure pour une montée optimale de la pression de fusionÀ partir de d 280 UB SDR 7,4, à partir de d 400 UB SDR 9 : technique de préchauffage pour un pontage optimal de la fenteMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding). | PE 100-RC / PE 100 SDR 7,4Pression de service maximale autorisée 25 bar (eau) | INF | Manchon sans butée, SDR 7,4 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau | 88 | 450 | 1 |
Domaines d'utilisation
Les manchons FRIALEN UB SDR 7,4 et UB SDR 9 sont utilisés pour les raccords de tuyaux lors de la pose en ligne. Des domaines d'application supplémentaires sont :
- Intégration de pièces d'ajustement dans une conduite existante, réparation
- Raccordement à des conduites avec des points fixes ou des points de contrainte.
Les raccords de sécurité FRIALEN UB SDR 7,4 peuvent être soudés avec des tubes des niveaux SDR 7,4 - 11. Mise en œuvre d'autres niveaux SDR sur demande.
Veuillez tenir compte des marquages obligatoires directement sur le produit.
Marques de contrôle DVGW délivrées : DV-8606AU2249 et DV-8611AU2250.
Instructions de traitement
Le soudage des extrémités de tuyaux avec le manchon FRIALEN UB SDR 7,4 ou UB SDR 9 s'effectue par soudage FRIALEN - étanche et à force longitudinale.
Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que les longueurs d'extrémité des armatures soient au moins égales à la moitié de la longueur du manchon.
Pour l'élimination de la couche d'oxyde, il existe des appareils de pelage FWSG qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage.
Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, un code-barres de préchauffage est utilisé pour les manchons UB SDR 7,4, d 280 - d 355 et les manchons SDR 9, d 400 - d 630 (voir la notice jointe au produit).
De bonnes raisons pour choisir le manchon FRIALEN UB SDR 7,4 et UB SDR 9 :
- Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)
- Zones de soudure extra larges
- Stabilité maximale grâce aux grandes épaisseurs de paroi
- Zones froides extra larges sur les faces frontales et au centre du manchon
- Filament chauffant exposé pour un transfert de chaleur direct sur le tube
- Faible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudage
- Contacts protégés contre les contacts accidentels
- Indicateurs de soudage pour un contrôle visuel de la soudure
- A partir de d 180 : armature extérieure pour une montée optimale de la pression de fusion
- À partir de d 280 UB SDR 7,4, à partir de d 400 UB SDR 9 : technique de préchauffage pour un pontage optimal de la fente
- Marquage durable des lots
- Emballage individuel pour la protection contre les impuretés
- Code-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding).
