UB SDR 17

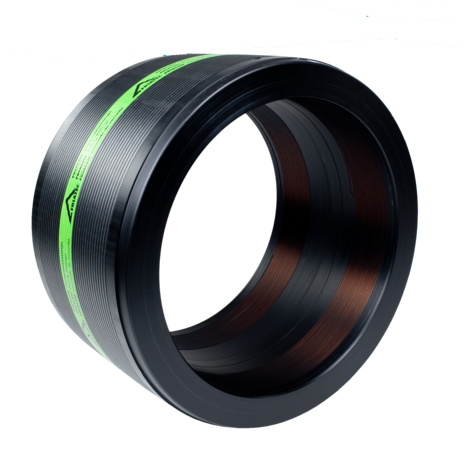

Manchon sans butée, SDR 17
Manchon à souder UB SDR 17 sans butée
- Gaz et eau
- Pression de service : MOP (gaz) 5 bar, PFA (eau) 10 bar
- Matériau : PE 100
- Technologie de sécurité
- Zone de soudage séparée à partir de d 400
- Grande profondeur d'insertion pour un bon guidage du tube (aucun dispositif de maintien nécessaire)
- Marque de contrôle DVGW : DV-8611AU2250 et DW-8610CN0420
Remarque
À partir du diamètre nominal 560 avec technologie de préchauffage et à partir du diamètre nominal 1000, il faut utiliser exclusivement un FRIAMAT XL, disponible en prêt sous la référence 613091.
PE 100 SDR 17
Pression de service maximale admissible 10 bar (eau) / 5 bar (gaz)
| Référence | Nom | info-bulle | Code produit d'origine | Article | Poids brut | QuantitИ de boНtes | D | d | Quantité par palette | t | rgb | Poids |
Prix 1 | BX | Prix ??VK | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | note | Fiche technique Texte 2 | Fiche technique Texte 1 | Titre du tableau | hwg | Titre | Marque | Matц┐б╘riau | qwProduct | qwSolution | Productbrand | Accessoires qw | dbPicture1 | Pilotage eau/gaz | segment | Type de produit 1 | Produit Plage | Categories | Application | h | B |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 616529 | Manchon sans butée, SDR 17 | - | 39174000 | 616529 | 8,62 | 1 | 356 | 315 | 18 | 140 | RL1 | 5,880 | 564,60 | 1 | 660,60 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616529-10 | PEJEL | {"Groupe d'articles" :"Manchons à souder électriques<\N/P>", "Série" : "UB", "Group1Headline" :"PE 100 SDR 17<\N/P>Pression de service : MOP (gaz) 5 bar, PFA (eau) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN manchons \/ couplers", "qw_measurement_system" : "métrique"} | 06-2022 Prix sur demande d 450+ | Domaines d'utilisationLe manchon FRIALEN UB est utilisé pour les raccords de tuyaux lors de la pose en ligne.Les autres domaines d'utilisation sont :intégration de pièces d'adaptation dans une conduite existanteRaccordement à des conduites avec des points fixes ou des points de contrainteArmature / étanchéification de dommages locaux sur les tuyauxArmature de points d'écrasement en cas de petites dimensions.Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées :DV-8611AU2250 et DW-8610CN0420Instructions de traitementLe soudage des extrémités de tuyaux avec le manchon FRIALEN UB s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que la longueur des tubulures des robinets soit au moins égale à la moitié de la longueur des manchons.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, on utilise un code-barres de préchauffage pour les manchons UB à partir de d 560 (voir la remarque dans l'emballage du manchon). Dans le processus de soudage en deux étapes des manchons UB à partir de d 1000, le préchauffage est déjà intégré.Pour l'élimination de la couche d'oxyde, des appareils de pelage FWSG sont disponibles, qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. Pour les grands manchons à partir de d 1000, il faut utiliser la puissante soudeuse FRIAMAT XL. FRIAMAT XL est universel et fonctionne avec une tension d'entrée de 400 V, une tension de sortie de 80 V maximum. | De bonnes raisons pour choisir le manchon FRIALEN UB : Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureÀ partir de d560 : Technique de préchauffage pour un pontage optimal de la fenteÀ partir de d315 : Armature extérieure pour une pression d'assemblage optimaleMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding). | PE 100 SDR 17Pression de service maximale admissible 10 bar (eau) / 5 bar (gaz) | INF | Manchon sans butée, SDR 17 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage, Stormwater Management, Power & Telecoms | FRIALEN | 8a8a80ed316ddaf40131700580655a51 | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau, Gestion des eaux pluviales, Eaux usées, Énergie et télécommunications | 72 | 358 |
| 616530 | Manchon sans butée, SDR 17 | - | 39174000 | 616530 | 10,34 | 1 | 400 | 355 | 18 | 145 | RL1 | 7,820 | 946,30 | 1 | 1.107,18 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616530-10 | PEJEL | {"Groupe d'articles" :"Manchons à souder électriques<\N/P>", "Série" : "UB", "Group1Headline" :"PE 100 SDR 17<\N/P>Pression de service : MOP (gaz) 5 bar, PFA (eau) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN manchons \/ couplers", "qw_measurement_system" : "métrique"} | 06-2022 Prix sur demande d 450+ | Domaines d'utilisationLe manchon FRIALEN UB est utilisé pour les raccords de tuyaux lors de la pose en ligne.Les autres domaines d'utilisation sont :intégration de pièces d'adaptation dans une conduite existanteRaccordement à des conduites avec des points fixes ou des points de contrainteArmature / étanchéification de dommages locaux sur les tuyauxArmature de points d'écrasement en cas de petites dimensions.Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées :DV-8611AU2250 et DW-8610CN0420Instructions de traitementLe soudage des extrémités de tuyaux avec le manchon FRIALEN UB s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que la longueur des tubulures des robinets soit au moins égale à la moitié de la longueur des manchons.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, on utilise un code-barres de préchauffage pour les manchons UB à partir de d 560 (voir la remarque dans l'emballage du manchon). Dans le processus de soudage en deux étapes des manchons UB à partir de d 1000, le préchauffage est déjà intégré.Pour l'élimination de la couche d'oxyde, des appareils de pelage FWSG sont disponibles, qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. Pour les grands manchons à partir de d 1000, il faut utiliser la puissante soudeuse FRIAMAT XL. FRIAMAT XL est universel et fonctionne avec une tension d'entrée de 400 V, une tension de sortie de 80 V maximum. | De bonnes raisons pour choisir le manchon FRIALEN UB : Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureÀ partir de d560 : Technique de préchauffage pour un pontage optimal de la fenteÀ partir de d315 : Armature extérieure pour une pression d'assemblage optimaleMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding). | PE 100 SDR 17Pression de service maximale admissible 10 bar (eau) / 5 bar (gaz) | INF | Manchon sans butée, SDR 17 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage, Stormwater Management, Power & Telecoms | FRIALEN | 8a8a80ed316ddaf40131700580655a51 | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau, Gestion des eaux pluviales, Eaux usées, Énergie et télécommunications | 70 | 402 |
| 616531 | Manchon sans butée, SDR 17 | - | 39174000 | 616531 | 12,84 | 1 | 450 | 400 | 9 | 150 | RL2 | 10,100 | 1.363,90 | 1 | 1.595,78 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616531-10 | PEJEL | {"Groupe d'articles" :"Manchons à souder électriques<\N/P>", "Série" : "UB", "Group1Headline" :"PE 100 SDR 17<\N/P>Pression de service : MOP (gaz) 5 bar, PFA (eau) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN manchons \/ couplers", "qw_measurement_system" : "métrique"} | 06-2022 Prix sur demande d 450+ | Domaines d'utilisationLe manchon FRIALEN UB est utilisé pour les raccords de tuyaux lors de la pose en ligne.Les autres domaines d'utilisation sont :intégration de pièces d'adaptation dans une conduite existanteRaccordement à des conduites avec des points fixes ou des points de contrainteArmature / étanchéification de dommages locaux sur les tuyauxArmature de points d'écrasement en cas de petites dimensions.Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées :DV-8611AU2250 et DW-8610CN0420Instructions de traitementLe soudage des extrémités de tuyaux avec le manchon FRIALEN UB s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que la longueur des tubulures des robinets soit au moins égale à la moitié de la longueur des manchons.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, on utilise un code-barres de préchauffage pour les manchons UB à partir de d 560 (voir la remarque dans l'emballage du manchon). Dans le processus de soudage en deux étapes des manchons UB à partir de d 1000, le préchauffage est déjà intégré.Pour l'élimination de la couche d'oxyde, des appareils de pelage FWSG sont disponibles, qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. Pour les grands manchons à partir de d 1000, il faut utiliser la puissante soudeuse FRIAMAT XL. FRIAMAT XL est universel et fonctionne avec une tension d'entrée de 400 V, une tension de sortie de 80 V maximum. | De bonnes raisons pour choisir le manchon FRIALEN UB : Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureÀ partir de d560 : Technique de préchauffage pour un pontage optimal de la fenteÀ partir de d315 : Armature extérieure pour une pression d'assemblage optimaleMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding). | PE 100 SDR 17Pression de service maximale admissible 10 bar (eau) / 5 bar (gaz) | INF | Manchon sans butée, SDR 17 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage, Stormwater Management, Power & Telecoms | FRIALEN | 8a8a80ed316ddaf40131700580655a51 | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau, Gestion des eaux pluviales, Eaux usées, Énergie et télécommunications | 78 | 452 |
| 616532 | Manchon sans butée, SDR 17 | - | 39174000 | 616532 | 15,565 | 1 | 506 | 450 | 4 | 160 | Z99 | 13,650 | -1,00 | 1 | -1,00 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616532-10 | PEJEL | {"Groupe d'articles" :"Manchons à souder électriques<\N/P>", "Série" : "UB", "Group1Headline" :"PE 100 SDR 17<\N/P>Pression de service : MOP (gaz) 5 bar, PFA (eau) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN manchons \/ couplers", "qw_measurement_system" : "métrique"} | 06-2022 Prix sur demande d 450+ | Domaines d'utilisationLe manchon FRIALEN UB est utilisé pour les raccords de tuyaux lors de la pose en ligne.Les autres domaines d'utilisation sont :intégration de pièces d'adaptation dans une conduite existanteRaccordement à des conduites avec des points fixes ou des points de contrainteArmature / étanchéification de dommages locaux sur les tuyauxArmature de points d'écrasement en cas de petites dimensions.Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées :DV-8611AU2250 et DW-8610CN0420Instructions de traitementLe soudage des extrémités de tuyaux avec le manchon FRIALEN UB s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que la longueur des tubulures des robinets soit au moins égale à la moitié de la longueur des manchons.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, on utilise un code-barres de préchauffage pour les manchons UB à partir de d 560 (voir la remarque dans l'emballage du manchon). Dans le processus de soudage en deux étapes des manchons UB à partir de d 1000, le préchauffage est déjà intégré.Pour l'élimination de la couche d'oxyde, des appareils de pelage FWSG sont disponibles, qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. Pour les grands manchons à partir de d 1000, il faut utiliser la puissante soudeuse FRIAMAT XL. FRIAMAT XL est universel et fonctionne avec une tension d'entrée de 400 V, une tension de sortie de 80 V maximum. | De bonnes raisons pour choisir le manchon FRIALEN UB : Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureÀ partir de d560 : Technique de préchauffage pour un pontage optimal de la fenteÀ partir de d315 : Armature extérieure pour une pression d'assemblage optimaleMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding). | PE 100 SDR 17Pression de service maximale admissible 10 bar (eau) / 5 bar (gaz) | INF | Manchon sans butée, SDR 17 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage, Stormwater Management, Power & Telecoms | FRIALEN | 8a8a80ed316ddaf40131700580655a51 | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau, Gestion des eaux pluviales, Eaux usées, Énergie et télécommunications | 87 | 508 |
| 616533 | Manchon sans butée, SDR 17 | - | 39174000 | 616533 | 20,165 | 1 | 562 | 500 | 4 | 175 | Z99 | 18,250 | -1,00 | 1 | -1,00 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616533-10 | PEJEL | {"Groupe d'articles" :"Manchons à souder électriques<\N/P>", "Série" : "UB", "Group1Headline" :"PE 100 SDR 17<\N/P>Pression de service : MOP (gaz) 5 bar, PFA (eau) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN manchons \/ couplers", "qw_measurement_system" : "métrique"} | 06-2022 Prix sur demande d 450+ | Domaines d'utilisationLe manchon FRIALEN UB est utilisé pour les raccords de tuyaux lors de la pose en ligne.Les autres domaines d'utilisation sont :intégration de pièces d'adaptation dans une conduite existanteRaccordement à des conduites avec des points fixes ou des points de contrainteArmature / étanchéification de dommages locaux sur les tuyauxArmature de points d'écrasement en cas de petites dimensions.Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées :DV-8611AU2250 et DW-8610CN0420Instructions de traitementLe soudage des extrémités de tuyaux avec le manchon FRIALEN UB s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que la longueur des tubulures des robinets soit au moins égale à la moitié de la longueur des manchons.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, on utilise un code-barres de préchauffage pour les manchons UB à partir de d 560 (voir la remarque dans l'emballage du manchon). Dans le processus de soudage en deux étapes des manchons UB à partir de d 1000, le préchauffage est déjà intégré.Pour l'élimination de la couche d'oxyde, des appareils de pelage FWSG sont disponibles, qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. Pour les grands manchons à partir de d 1000, il faut utiliser la puissante soudeuse FRIAMAT XL. FRIAMAT XL est universel et fonctionne avec une tension d'entrée de 400 V, une tension de sortie de 80 V maximum. | De bonnes raisons pour choisir le manchon FRIALEN UB : Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureÀ partir de d560 : Technique de préchauffage pour un pontage optimal de la fenteÀ partir de d315 : Armature extérieure pour une pression d'assemblage optimaleMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding). | PE 100 SDR 17Pression de service maximale admissible 10 bar (eau) / 5 bar (gaz) | INF | Manchon sans butée, SDR 17 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage, Stormwater Management, Power & Telecoms | FRIALEN | 8a8a80ed316ddaf40131700580655a51 | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau, Gestion des eaux pluviales, Eaux usées, Énergie et télécommunications | 85 | 564 |
| 615706 | Manchon sans butée, SDR 17 | - | 39174000 | 615706 | 27,65 | 1 | 630 | 560 | 2 | 190 | Z99 | 24,800 | -1,00 | 1 | -1,00 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF, PK_PL_IND, DN_IND | 615706-10 | PEJEL | {"Groupe d'articles" :"Manchons à souder électriques<\N/P>", "Série" : "UB", "Group1Headline" :"PE 100 SDR 17<\N/P>Pression de service : MOP (gaz) 5 bar, PFA (eau) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN manchons \/ couplers", "qw_measurement_system" : "métrique"} | 06-2022 Prix sur demande d 450+ | Domaines d'utilisationLe manchon FRIALEN UB est utilisé pour les raccords de tuyaux lors de la pose en ligne.Les autres domaines d'utilisation sont :intégration de pièces d'adaptation dans une conduite existanteRaccordement à des conduites avec des points fixes ou des points de contrainteArmature / étanchéification de dommages locaux sur les tuyauxArmature de points d'écrasement en cas de petites dimensions.Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées :DV-8611AU2250 et DW-8610CN0420Instructions de traitementLe soudage des extrémités de tuyaux avec le manchon FRIALEN UB s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que la longueur des tubulures des robinets soit au moins égale à la moitié de la longueur des manchons.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, on utilise un code-barres de préchauffage pour les manchons UB à partir de d 560 (voir la remarque dans l'emballage du manchon). Dans le processus de soudage en deux étapes des manchons UB à partir de d 1000, le préchauffage est déjà intégré.Pour l'élimination de la couche d'oxyde, des appareils de pelage FWSG sont disponibles, qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. Pour les grands manchons à partir de d 1000, il faut utiliser la puissante soudeuse FRIAMAT XL. FRIAMAT XL est universel et fonctionne avec une tension d'entrée de 400 V, une tension de sortie de 80 V maximum. | De bonnes raisons pour choisir le manchon FRIALEN UB : Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureÀ partir de d560 : Technique de préchauffage pour un pontage optimal de la fenteÀ partir de d315 : Armature extérieure pour une pression d'assemblage optimaleMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding). | PE 100 SDR 17Pression de service maximale admissible 10 bar (eau) / 5 bar (gaz) | INF | Manchon sans butée, SDR 17 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage, Stormwater Management, Power & Telecoms | FRIALEN | 8a8a80ed316ddaf40131700580655a51 | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau, Gestion des eaux pluviales, Eaux usées, Énergie et télécommunications | 77 | 632 |
| 615726 | Manchon sans butée, SDR 17 | - | 39174000 | 615726 | 37,72 | 1 | 710 | 630 | 2 | 210 | Z99 | 34,870 | -1,00 | 1 | -1,00 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF, PK_PL_IND, DN_IND | 615726-10 | PEJEL | {"Groupe d'articles" :"Manchons à souder électriques<\N/P>", "Série" : "UB", "Group1Headline" :"PE 100 SDR 17<\N/P>Pression de service : MOP (gaz) 5 bar, PFA (eau) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN manchons \/ couplers", "qw_measurement_system" : "métrique"} | 06-2022 Prix sur demande d 450+ | Domaines d'utilisationLe manchon FRIALEN UB est utilisé pour les raccords de tuyaux lors de la pose en ligne.Les autres domaines d'utilisation sont :intégration de pièces d'adaptation dans une conduite existanteRaccordement à des conduites avec des points fixes ou des points de contrainteArmature / étanchéification de dommages locaux sur les tuyauxArmature de points d'écrasement en cas de petites dimensions.Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées :DV-8611AU2250 et DW-8610CN0420Instructions de traitementLe soudage des extrémités de tuyaux avec le manchon FRIALEN UB s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que la longueur des tubulures des robinets soit au moins égale à la moitié de la longueur des manchons.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, on utilise un code-barres de préchauffage pour les manchons UB à partir de d 560 (voir la remarque dans l'emballage du manchon). Dans le processus de soudage en deux étapes des manchons UB à partir de d 1000, le préchauffage est déjà intégré.Pour l'élimination de la couche d'oxyde, des appareils de pelage FWSG sont disponibles, qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. Pour les grands manchons à partir de d 1000, il faut utiliser la puissante soudeuse FRIAMAT XL. FRIAMAT XL est universel et fonctionne avec une tension d'entrée de 400 V, une tension de sortie de 80 V maximum. | De bonnes raisons pour choisir le manchon FRIALEN UB : Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureÀ partir de d560 : Technique de préchauffage pour un pontage optimal de la fenteÀ partir de d315 : Armature extérieure pour une pression d'assemblage optimaleMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding). | PE 100 SDR 17Pression de service maximale admissible 10 bar (eau) / 5 bar (gaz) | INF | Manchon sans butée, SDR 17 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage, Stormwater Management, Power & Telecoms | FRIALEN | 8a8a80ed316ddaf40131700580655a51 | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau, Gestion des eaux pluviales, Eaux usées, Énergie et télécommunications | 101 | 712 |
| 615994 | Manchon sans butée, SDR 17 | - | 39174000 | 615994 | 55,5 | 1 | 800 | 710 | 2 | 221 | Z99 | 47,500 | -1,00 | 1 | -1,00 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF, PK_PL_IND, DN_IND | 615994-10 | PEJEL | {"Groupe d'articles" :"Manchons à souder électriques<\N/P>", "Série" : "UB", "Group1Headline" :"PE 100 SDR 17<\N/P>Pression de service : MOP (gaz) 5 bar, PFA (eau) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN manchons \/ couplers", "qw_measurement_system" : "métrique"} | 06-2022 Prix sur demande d 450+ | Domaines d'utilisationLe manchon FRIALEN UB est utilisé pour les raccords de tuyaux lors de la pose en ligne.Les autres domaines d'utilisation sont :intégration de pièces d'adaptation dans une conduite existanteRaccordement à des conduites avec des points fixes ou des points de contrainteArmature / étanchéification de dommages locaux sur les tuyauxArmature de points d'écrasement en cas de petites dimensions.Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées :DV-8611AU2250 et DW-8610CN0420Instructions de traitementLe soudage des extrémités de tuyaux avec le manchon FRIALEN UB s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que la longueur des tubulures des robinets soit au moins égale à la moitié de la longueur des manchons.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, on utilise un code-barres de préchauffage pour les manchons UB à partir de d 560 (voir la remarque dans l'emballage du manchon). Dans le processus de soudage en deux étapes des manchons UB à partir de d 1000, le préchauffage est déjà intégré.Pour l'élimination de la couche d'oxyde, des appareils de pelage FWSG sont disponibles, qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. Pour les grands manchons à partir de d 1000, il faut utiliser la puissante soudeuse FRIAMAT XL. FRIAMAT XL est universel et fonctionne avec une tension d'entrée de 400 V, une tension de sortie de 80 V maximum. | De bonnes raisons pour choisir le manchon FRIALEN UB : Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureÀ partir de d560 : Technique de préchauffage pour un pontage optimal de la fenteÀ partir de d315 : Armature extérieure pour une pression d'assemblage optimaleMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding). | PE 100 SDR 17Pression de service maximale admissible 10 bar (eau) / 5 bar (gaz) | INF | Manchon sans butée, SDR 17 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage, Stormwater Management, Power & Telecoms | FRIALEN | 8a8a80ed316ddaf40131700580655a51 | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau, Gestion des eaux pluviales, Eaux usées, Énergie et télécommunications | 112 | 802 |
| 616290 | Manchon sans butée, SDR 17 | - | 39174000 | 616290 | - | 1 | 900 | 800 | 1 | 250 | Z99 | 65,900 | -1,00 | 1 | -1,00 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF, PK_PL_IND, DN_IND | 616290-10 | PEJEL | {"Groupe d'articles" :"Manchons à souder électriques<\N/P>", "Série" : "UB", "Group1Headline" :"PE 100 SDR 17<\N/P>Pression de service : MOP (gaz) 5 bar, PFA (eau) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN manchons \/ couplers", "qw_measurement_system" : "métrique"} | 06-2022 Prix sur demande d 450+ | Domaines d'utilisationLe manchon FRIALEN UB est utilisé pour les raccords de tuyaux lors de la pose en ligne.Les autres domaines d'utilisation sont :intégration de pièces d'adaptation dans une conduite existanteRaccordement à des conduites avec des points fixes ou des points de contrainteArmature / étanchéification de dommages locaux sur les tuyauxArmature de points d'écrasement en cas de petites dimensions.Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées :DV-8611AU2250 et DW-8610CN0420Instructions de traitementLe soudage des extrémités de tuyaux avec le manchon FRIALEN UB s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que la longueur des tubulures des robinets soit au moins égale à la moitié de la longueur des manchons.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, on utilise un code-barres de préchauffage pour les manchons UB à partir de d 560 (voir la remarque dans l'emballage du manchon). Dans le processus de soudage en deux étapes des manchons UB à partir de d 1000, le préchauffage est déjà intégré.Pour l'élimination de la couche d'oxyde, des appareils de pelage FWSG sont disponibles, qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. Pour les grands manchons à partir de d 1000, il faut utiliser la puissante soudeuse FRIAMAT XL. FRIAMAT XL est universel et fonctionne avec une tension d'entrée de 400 V, une tension de sortie de 80 V maximum. | De bonnes raisons pour choisir le manchon FRIALEN UB : Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureÀ partir de d560 : Technique de préchauffage pour un pontage optimal de la fenteÀ partir de d315 : Armature extérieure pour une pression d'assemblage optimaleMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding). | PE 100 SDR 17Pression de service maximale admissible 10 bar (eau) / 5 bar (gaz) | INF | Manchon sans butée, SDR 17 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage, Stormwater Management, Power & Telecoms | FRIALEN | 8a8a80ed316ddaf40131700580655a51 | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau, Gestion des eaux pluviales, Eaux usées, Énergie et télécommunications | 137 | 902 |
| 616345 | Manchon sans butée, SDR 17 | - | 39174000 | 616345 | 101,1 | 1 | 1024 | 900 | 1 | 250 | Z99 | 91,500 | -1,00 | 1 | -1,00 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF, PK_PL_IND, DN_IND | 616345-10 | PEJEL | {"Groupe d'articles" :"Manchons à souder électriques<\N/P>", "Série" : "UB", "Group1Headline" :"PE 100 SDR 17<\N/P>Pression de service : MOP (gaz) 5 bar, PFA (eau) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN manchons \/ couplers", "qw_measurement_system" : "métrique"} | 06-2022 Prix sur demande d 450+ | Domaines d'utilisationLe manchon FRIALEN UB est utilisé pour les raccords de tuyaux lors de la pose en ligne.Les autres domaines d'utilisation sont :intégration de pièces d'adaptation dans une conduite existanteRaccordement à des conduites avec des points fixes ou des points de contrainteArmature / étanchéification de dommages locaux sur les tuyauxArmature de points d'écrasement en cas de petites dimensions.Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées :DV-8611AU2250 et DW-8610CN0420Instructions de traitementLe soudage des extrémités de tuyaux avec le manchon FRIALEN UB s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que la longueur des tubulures des robinets soit au moins égale à la moitié de la longueur des manchons.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, on utilise un code-barres de préchauffage pour les manchons UB à partir de d 560 (voir la remarque dans l'emballage du manchon). Dans le processus de soudage en deux étapes des manchons UB à partir de d 1000, le préchauffage est déjà intégré.Pour l'élimination de la couche d'oxyde, des appareils de pelage FWSG sont disponibles, qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. Pour les grands manchons à partir de d 1000, il faut utiliser la puissante soudeuse FRIAMAT XL. FRIAMAT XL est universel et fonctionne avec une tension d'entrée de 400 V, une tension de sortie de 80 V maximum. | De bonnes raisons pour choisir le manchon FRIALEN UB : Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureÀ partir de d560 : Technique de préchauffage pour un pontage optimal de la fenteÀ partir de d315 : Armature extérieure pour une pression d'assemblage optimaleMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding). | PE 100 SDR 17Pression de service maximale admissible 10 bar (eau) / 5 bar (gaz) | INF | Manchon sans butée, SDR 17 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage, Stormwater Management, Power & Telecoms | FRIALEN | 8a8a80ed316ddaf40131700580655a51 | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau, Gestion des eaux pluviales, Eaux usées, Énergie et télécommunications | 110 | 1026 |
| 616403 | Manchon sans butée, SDR 17 | - | 39174000 | 616403 | 127,87 | 1 | 1130 | 1000 | 1 | 305 | Z99 | 121,000 | -1,00 | 1 | -1,00 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF, PK_PL_IND, DN_IND | 616403-10 | PEJEL | {"Groupe d'articles" :"Manchons à souder électriques<\N/P>", "Série" : "UB", "Group1Headline" :"PE 100 SDR 17<\N/P>Pression de service : MOP (gaz) 5 bar, PFA (eau) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN manchons \/ couplers", "qw_measurement_system" : "métrique"} | 06-2022 Prix sur demande d 450+ | Domaines d'utilisationLe manchon FRIALEN UB est utilisé pour les raccords de tuyaux lors de la pose en ligne.Les autres domaines d'utilisation sont :intégration de pièces d'adaptation dans une conduite existanteRaccordement à des conduites avec des points fixes ou des points de contrainteArmature / étanchéification de dommages locaux sur les tuyauxArmature de points d'écrasement en cas de petites dimensions.Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées :DV-8611AU2250 et DW-8610CN0420Instructions de traitementLe soudage des extrémités de tuyaux avec le manchon FRIALEN UB s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que la longueur des tubulures des robinets soit au moins égale à la moitié de la longueur des manchons.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, on utilise un code-barres de préchauffage pour les manchons UB à partir de d 560 (voir la remarque dans l'emballage du manchon). Dans le processus de soudage en deux étapes des manchons UB à partir de d 1000, le préchauffage est déjà intégré.Pour l'élimination de la couche d'oxyde, des appareils de pelage FWSG sont disponibles, qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. Pour les grands manchons à partir de d 1000, il faut utiliser la puissante soudeuse FRIAMAT XL. FRIAMAT XL est universel et fonctionne avec une tension d'entrée de 400 V, une tension de sortie de 80 V maximum. | De bonnes raisons pour choisir le manchon FRIALEN UB : Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureÀ partir de d560 : Technique de préchauffage pour un pontage optimal de la fenteÀ partir de d315 : Armature extérieure pour une pression d'assemblage optimaleMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding). | PE 100 SDR 17Pression de service maximale admissible 10 bar (eau) / 5 bar (gaz) | INF | Manchon sans butée, SDR 17 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage, Stormwater Management, Power & Telecoms | FRIALEN | 8a8a80ed316ddaf40131700580655a51 | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau, Gestion des eaux pluviales, Eaux usées, Énergie et télécommunications | 129 | 1132 |
| 616416 | Manchon sans butée, SDR 17 | - | 39174000 | 616416 | 213,95 | 1 | 1356 | 1200 | 1 | 335 | Z99 | 205,000 | -1,00 | 1 | -1,00 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF, PK_PL_IND, DN_IND | 616416-10 | PEJEL | {"Groupe d'articles" :"Manchons à souder électriques<\N/P>", "Série" : "UB", "Group1Headline" :"PE 100 SDR 17<\N/P>Pression de service : MOP (gaz) 5 bar, PFA (eau) 10 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN manchons \/ couplers", "qw_measurement_system" : "métrique"} | 06-2022 Prix sur demande d 450+ | Domaines d'utilisationLe manchon FRIALEN UB est utilisé pour les raccords de tuyaux lors de la pose en ligne.Les autres domaines d'utilisation sont :intégration de pièces d'adaptation dans une conduite existanteRaccordement à des conduites avec des points fixes ou des points de contrainteArmature / étanchéification de dommages locaux sur les tuyauxArmature de points d'écrasement en cas de petites dimensions.Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées :DV-8611AU2250 et DW-8610CN0420Instructions de traitementLe soudage des extrémités de tuyaux avec le manchon FRIALEN UB s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que la longueur des tubulures des robinets soit au moins égale à la moitié de la longueur des manchons.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, on utilise un code-barres de préchauffage pour les manchons UB à partir de d 560 (voir la remarque dans l'emballage du manchon). Dans le processus de soudage en deux étapes des manchons UB à partir de d 1000, le préchauffage est déjà intégré.Pour l'élimination de la couche d'oxyde, des appareils de pelage FWSG sont disponibles, qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. Pour les grands manchons à partir de d 1000, il faut utiliser la puissante soudeuse FRIAMAT XL. FRIAMAT XL est universel et fonctionne avec une tension d'entrée de 400 V, une tension de sortie de 80 V maximum. | De bonnes raisons pour choisir le manchon FRIALEN UB : Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureÀ partir de d560 : Technique de préchauffage pour un pontage optimal de la fenteÀ partir de d315 : Armature extérieure pour une pression d'assemblage optimaleMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding). | PE 100 SDR 17Pression de service maximale admissible 10 bar (eau) / 5 bar (gaz) | INF | Manchon sans butée, SDR 17 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage, Stormwater Management, Power & Telecoms | FRIALEN | 8a8a80ed316ddaf40131700580655a51 | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau, Gestion des eaux pluviales, Eaux usées, Énergie et télécommunications | 155 | 1358 |
Domaines d'utilisation
Le manchon FRIALEN UB est utilisé pour les raccords de tuyaux lors de la pose en ligne.
Les autres domaines d'utilisation sont :
- intégration de pièces d'adaptation dans une conduite existante
- Raccordement à des conduites avec des points fixes ou des points de contrainte
- Armature / étanchéification de dommages locaux sur les tuyaux
- Armature de points d'écrasement en cas de petites dimensions.
Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées :
DV-8611AU2250 et DW-8610CN0420
Instructions de traitement
Le soudage des extrémités de tuyaux avec le manchon FRIALEN UB s'effectue par soudage FRIALEN - étanche et à force longitudinale.
Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour "FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225" et "FRIALEN-Großrohrtechnik und Rohrnetz-Relining"). Il faut veiller à ce que la longueur des tubulures des robinets soit au moins égale à la moitié de la longueur des manchons.
Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon et le tube, on utilise un code-barres de préchauffage pour les manchons UB à partir de d 560 (voir la remarque dans l'emballage du manchon). Dans le processus de soudage en deux étapes des manchons UB à partir de d 1000, le préchauffage est déjà intégré.
Pour l'élimination de la couche d'oxyde, des appareils de pelage FWSG sont disponibles, qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage.
Pour les grands manchons à partir de d 1000, il faut utiliser la puissante soudeuse FRIAMAT XL. FRIAMAT XL est universel et fonctionne avec une tension d'entrée de 400 V, une tension de sortie de 80 V maximum.
De bonnes raisons pour choisir le manchon FRIALEN UB :
- Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)
- Zones de soudure extra larges
- Stabilité maximale grâce aux grandes épaisseurs de paroi
- Zones froides sur les faces frontales et au centre du manchon
- Filament chauffant exposé pour un transfert de chaleur direct sur le tube
- Faible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudage
- Contacts protégés contre les contacts accidentels
- Indicateurs de soudage pour un contrôle visuel de la soudure
- À partir de d560 : Technique de préchauffage pour un pontage optimal de la fente
- À partir de d315 : Armature extérieure pour une pression d'assemblage optimale
- Marquage durable des lots
- Emballage individuel pour la protection contre les impuretés
- Code-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding).
