REM SDR 17

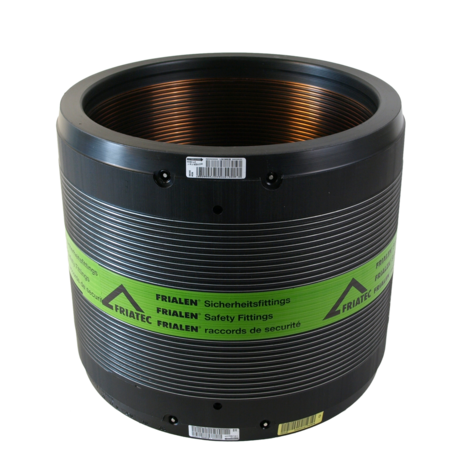

Manchon de réduction, SDR 17 pour relining
Manchon de réduction REM SDR 17 pour relining
- Gaz et eau
- Pression de service : MOP (gaz) 5 bar, PFA (eau) 10 bar
- Matériau : PE 100
- Une solution pour l'assainissement des tuyaux (relining)
- Technologie de sécurité
- Grande profondeur d'insertion pour un bon guidage du tube (aucun dispositif de maintien nécessaire)
- Zone de soudage séparée
- Technologie de préchauffage
PE 100 SDR 17
Pression de service maximale admissible 10 bar (eau) / 5 bar (gaz)
| Référence | Nom | info-bulle | Code produit d'origine | Article | Poids brut | QuantitИ de boНtes | D | d | Quantité par palette | t | rgb | Poids |
Prix 1 | BX | Prix ??VK | h1 | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | Fiche technique Texte 2 | Fiche technique Texte 1 | noteText | Titre du tableau | hwg | Titre | Marque | Matц┐б╘riau | qwProduct | qwSolution | Productbrand | dbPicture1 | Pilotage eau/gaz | segment | Type de produit 1 | Produit Plage | Categories | Application | h2 | B | noteEnum | product.detail.attribute.Artikelgruppe | product.detail.attribute.Group1Headline | product.detail.attribute.hierarchie1 | product.detail.attribute.hierarchie2 | product.detail.attribute.qw_measurement_system | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 615571 | Manchon de réduction, SDR 17 pour relining | - | 39174000 | 615571 | 19,498 | 12 | 190 | 160 | 96 | 90 | RL5 | 1,550 | 359,20 | 12 | 420,28 | 38 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615571-10 | PEJEL | {"Artikelgruppe" :"Manchons à souder électriques<\/P>", "Group1Headline" :"PE 100 SDR 17<\/P>Pression de service : MOP (gaz) 5 bar, PFA (eau) 10 bar<\/P>", "hierarchie1" :"FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Muffen \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'applicationLe manchon de transition de relining FRIALEN REM est utilisé pour la transition entre le tube de relining et le tube standard. Les domaines d'application supplémentaires sont :intégration de pièces d'adaptation dans une conduite existanteRaccordement à des conduites avec des points fixes ou des points de contrainte.Instructions de traitementLe soudage des extrémités de tube avec le manchon de transition FRIALEN Relining REM s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour les "raccords de sécurité FRIALEN"). Il faut veiller à ce que la longueur des tubulures des robinets soit au moins égale à la moitié de la longueur du manchon.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon de transition FRIALEN Relining REM et le tube, on utilise un code-barres de préchauffage pour manchon de transition REM d/DN 315/300 (voir la remarque dans l'emballage du manchon).Pour l'élimination de la couche d'oxyde, il existe des appareils de pelage FWSG qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. | De bonnes raisons pour choisir le manchon de transition FRIALEN Relining REM :Grande profondeur d'insertion pour un bon guidage du tube (pas besoin de dispositifs de maintien)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudured/DN 315/300 : technique de préchauffage pour un pontage optimal de la fented/DN 315/300 : armature extérieure pour une pression d'assemblage optimaleMarquage permanent des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | Fin de série | PE 100 SDR 17Pression de service maximale admissible 10 bar (eau) / 5 bar (gaz) | INF | Manchon de réduction, SDR 17 pour relining | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau, Eaux usées | 42 | 199 | 1 | Manchons à souder électriques</P> | PE 100 SDR 17</P>Pression de service : MOP (gaz) 5 bar, PFA (eau) 10 bar</P> | FRIALEN Sicherheitsfittings | FRIALEN Muffen / Couplers | métrique | 1 |
| 615576 | Manchon de réduction, SDR 17 pour relining | - | 39174000 | 615576 | 10,69 | 1 | 355 | 315 | 18 | 150 | RL5 | 7,950 | 1.417,40 | 1 | 1.658,37 | 78 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615576-10 | PEJEL | {"Artikelgruppe" :"Manchons à souder électriques<\/P>", "Group1Headline" :"PE 100 SDR 17<\/P>Pression de service : MOP (gaz) 5 bar, PFA (eau) 10 bar<\/P>", "hierarchie1" :"FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Muffen \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'applicationLe manchon de transition de relining FRIALEN REM est utilisé pour la transition entre le tube de relining et le tube standard. Les domaines d'application supplémentaires sont :intégration de pièces d'adaptation dans une conduite existanteRaccordement à des conduites avec des points fixes ou des points de contrainte.Instructions de traitementLe soudage des extrémités de tube avec le manchon de transition FRIALEN Relining REM s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour les "raccords de sécurité FRIALEN"). Il faut veiller à ce que la longueur des tubulures des robinets soit au moins égale à la moitié de la longueur du manchon.Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon de transition FRIALEN Relining REM et le tube, on utilise un code-barres de préchauffage pour manchon de transition REM d/DN 315/300 (voir la remarque dans l'emballage du manchon).Pour l'élimination de la couche d'oxyde, il existe des appareils de pelage FWSG qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. | De bonnes raisons pour choisir le manchon de transition FRIALEN Relining REM :Grande profondeur d'insertion pour un bon guidage du tube (pas besoin de dispositifs de maintien)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudured/DN 315/300 : technique de préchauffage pour un pontage optimal de la fented/DN 315/300 : armature extérieure pour une pression d'assemblage optimaleMarquage permanent des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | Fin de série | PE 100 SDR 17Pression de service maximale admissible 10 bar (eau) / 5 bar (gaz) | INF | Manchon de réduction, SDR 17 pour relining | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage | FRIALEN | - | - | INFRASTRUCTURES | Approvisionnement en eau | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Approvisionnement en eau, Eaux usées | 83 | 355 | - | Manchons à souder électriques</P> | PE 100 SDR 17</P>Pression de service : MOP (gaz) 5 bar, PFA (eau) 10 bar</P> | FRIALEN Sicherheitsfittings | FRIALEN Muffen / Couplers | métrique |
1 Fin de série
Domaines d'application
Le manchon de transition de relining FRIALEN REM est utilisé pour la transition entre le tube de relining et le tube standard.
Les domaines d'application supplémentaires sont :
- intégration de pièces d'adaptation dans une conduite existante
- Raccordement à des conduites avec des points fixes ou des points de contrainte.
Instructions de traitement
Le soudage des extrémités de tube avec le manchon de transition FRIALEN Relining REM s'effectue par soudage FRIALEN - étanche et à force longitudinale.
Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage pour les "raccords de sécurité FRIALEN"). Il faut veiller à ce que la longueur des tubulures des robinets soit au moins égale à la moitié de la longueur du manchon.
Pour compenser un espace annulaire plus important (> 1 mm, max. 3 mm) entre le manchon de transition FRIALEN Relining REM et le tube, on utilise un code-barres de préchauffage pour manchon de transition REM d/DN 315/300 (voir la remarque dans l'emballage du manchon).
Pour l'élimination de la couche d'oxyde, il existe des appareils de pelage FWSG qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage.
De bonnes raisons pour choisir le manchon de transition FRIALEN Relining REM :
- Grande profondeur d'insertion pour un bon guidage du tube (pas besoin de dispositifs de maintien)
- Zones de soudage extra larges
- Stabilité maximale grâce aux grandes épaisseurs de paroi
- Zones froides sur les faces frontales et au centre du manchon
- Filament chauffant exposé pour un transfert de chaleur direct sur le tube
- Faible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudage
- Contacts protégés contre les contacts accidentels
- Indicateurs de soudage pour un contrôle visuel de la soudure
- d/DN 315/300 : technique de préchauffage pour un pontage optimal de la fente
- d/DN 315/300 : armature extérieure pour une pression d'assemblage optimale
- Marquage permanent des lots
- Emballage individuel pour la protection contre les impuretés
- Code-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)
