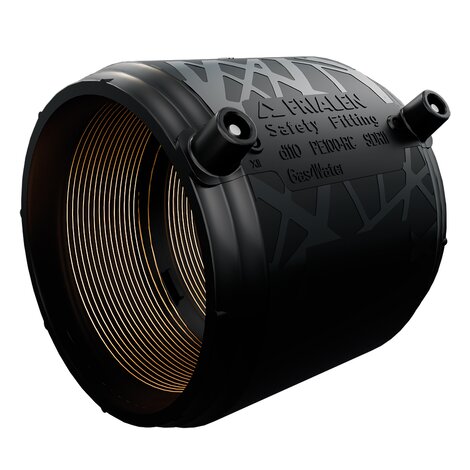

UB NXT SDR 11
Manchon avec butée amovible, SDR 11
Manchon à souder UB NXT SDR 11 avec butée
- Gaz, eau et H2
- Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar
- Matériau : PE 100-RC
- Butée facilement amovible
- Technologie de sécurité
- Grande profondeur d'insertion pour un bon guidage des tuyaux (aucun dispositif de maintien nécessaire)
- Marque de contrôle DVGW : DV-8601AU2248, DV-8606AU2249, DV-8611AU2250 et DW-8610CN04200
Remarque:
La disponibilité des articles doit être demandée individuellement pour les pays DACH, car ces pays seront convertis les uns après les autres en 2025/2026.
PE 100 SDR 11
Pression de service maximale admissible 16 bar (eau) / 10 bar (gaz)

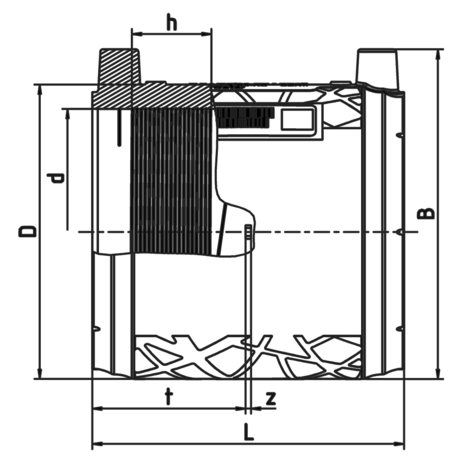

| Référence | Nom | info-bulle | Code produit d'origine | Article | QuantitИ de boНtes | D | d | t | rgb | Poids |
Prix 1 | Prix ??VK | newEnum | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | Fiche technique Texte 2 | Fiche technique Texte 1 | Titre du tableau | hwg | Titre | Marque | Matц┐б╘riau | qwProduct | qwSolution | Productbrand | Pilotage eau/gaz | Produit Plage | Categories | Application | ean2 | ean1 | z | h | B |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 617235 | Manchon avec butée amovible, SDR 11 | - | 39174000 | 617235 | 1 | 28 | 20 | 37 | Z99 | 0,030 | -1,00 | -1,00 | NEW | 1 | Webanzeige, PK_EMEA | 617235 | PEJEL | {"Artikelgruppe" :"Manchons à souder électriques<\N/P>", "Group1Headline" :"PE 100 SDR 11<\N/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\N/P>", "hierarchie1" :"FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Muffen \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe manchon FRIALEN UB NXT SDR11 est utilisé pour les raccords de tuyaux lors de la pose en ligne.Les domaines d'application supplémentaires sont :Raccords de tuyaux (gaz, eau et 100% H2)Remplacement de sections de tuyauxRaccordement ultérieur à un système de conduitesOption d'étanchéité en cas de petits dommages aux tuyauxInstructions de mise en œuvreLe soudage des extrémités de tubes avec le manchon FRIALEN UB NXT SDR11 s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées selon les exigences générales de montage (voir les instructions de montage pour les "raccords de sécurité FRIALEN").Pour cela, la couche d'oxyde de l'extrémité du tube doit être enlevée et la surface du tube nettoyée. Il faut veiller à ce que la longueur de la tubulure des robinets soit au moins égale à la moitié de la longueur du manchon. Le marquage de la zone de pelage est facilité par la nervure centrale.Pour l'élimination de la couche d'oxyde, FWSG dispose d'appareils de pelage qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. | De bonnes raisons pour choisir le manchon FRIALEN UB NXT SDR11 :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure maximiséesDesign de raccords de sécuritéEmpreintecarbone réduite de 25%.Zones froides sur les faces et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct dans la zone de soudageFaible consommation d'énergie et tension variableTolérances d'insertion optimisées pour un ajustement parfait et une manipulation aiséeContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureRepères angulaires et centraux pour une installation rapide et sûreMarquage permanent des lotsEmballage individuel pour une protection contre les impuretésCode-barres 2D pour la traçabilité du composant (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 16 bar (eau) / 10 bar (gaz) | INF | Manchon avec butée amovible, SDR 11 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage, Stormwater Management, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Eaux usées, Gestion des eaux pluviales, Énergie et télécommunications | 4024926649354 | 4024926649347 | 2 | 16,5 | 46,5 |
| 617236 | Manchon avec butée amovible, SDR 11 | - | 39174000 | 617236 | 1 | 33 | 25 | 39,5 | Z99 | 0,037 | -1,00 | -1,00 | NEW | 1 | Webanzeige, PK_EMEA | 617236 | PEJEL | {"Artikelgruppe" :"Manchons à souder électriques<\N/P>", "Group1Headline" :"PE 100 SDR 11<\N/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\N/P>", "hierarchie1" :"FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Muffen \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe manchon FRIALEN UB NXT SDR11 est utilisé pour les raccords de tuyaux lors de la pose en ligne.Les domaines d'application supplémentaires sont :Raccords de tuyaux (gaz, eau et 100% H2)Remplacement de sections de tuyauxRaccordement ultérieur à un système de conduitesOption d'étanchéité en cas de petits dommages aux tuyauxInstructions de mise en œuvreLe soudage des extrémités de tubes avec le manchon FRIALEN UB NXT SDR11 s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées selon les exigences générales de montage (voir les instructions de montage pour les "raccords de sécurité FRIALEN").Pour cela, la couche d'oxyde de l'extrémité du tube doit être enlevée et la surface du tube nettoyée. Il faut veiller à ce que la longueur de la tubulure des robinets soit au moins égale à la moitié de la longueur du manchon. Le marquage de la zone de pelage est facilité par la nervure centrale.Pour l'élimination de la couche d'oxyde, FWSG dispose d'appareils de pelage qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. | De bonnes raisons pour choisir le manchon FRIALEN UB NXT SDR11 :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure maximiséesDesign de raccords de sécuritéEmpreintecarbone réduite de 25%.Zones froides sur les faces et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct dans la zone de soudageFaible consommation d'énergie et tension variableTolérances d'insertion optimisées pour un ajustement parfait et une manipulation aiséeContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureRepères angulaires et centraux pour une installation rapide et sûreMarquage permanent des lotsEmballage individuel pour une protection contre les impuretésCode-barres 2D pour la traçabilité du composant (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 16 bar (eau) / 10 bar (gaz) | INF | Manchon avec butée amovible, SDR 11 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage, Stormwater Management, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Eaux usées, Gestion des eaux pluviales, Énergie et télécommunications | 4024926649385 | 4024926649378 | 2 | 18,2 | 51,5 |
| 617237 | Manchon avec butée amovible, SDR 11 | - | 39174000 | 617237 | 1 | 40 | 32 | 40 | Z99 | 0,044 | -1,00 | -1,00 | NEW | 1 | Webanzeige, PK_EMEA | 617237 | PEJEL | {"Artikelgruppe" :"Manchons à souder électriques<\N/P>", "Group1Headline" :"PE 100 SDR 11<\N/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\N/P>", "hierarchie1" :"FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Muffen \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe manchon FRIALEN UB NXT SDR11 est utilisé pour les raccords de tuyaux lors de la pose en ligne.Les domaines d'application supplémentaires sont :Raccords de tuyaux (gaz, eau et 100% H2)Remplacement de sections de tuyauxRaccordement ultérieur à un système de conduitesOption d'étanchéité en cas de petits dommages aux tuyauxInstructions de mise en œuvreLe soudage des extrémités de tubes avec le manchon FRIALEN UB NXT SDR11 s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées selon les exigences générales de montage (voir les instructions de montage pour les "raccords de sécurité FRIALEN").Pour cela, la couche d'oxyde de l'extrémité du tube doit être enlevée et la surface du tube nettoyée. Il faut veiller à ce que la longueur de la tubulure des robinets soit au moins égale à la moitié de la longueur du manchon. Le marquage de la zone de pelage est facilité par la nervure centrale.Pour l'élimination de la couche d'oxyde, FWSG dispose d'appareils de pelage qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. | De bonnes raisons pour choisir le manchon FRIALEN UB NXT SDR11 :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure maximiséesDesign de raccords de sécuritéEmpreintecarbone réduite de 25%.Zones froides sur les faces et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct dans la zone de soudageFaible consommation d'énergie et tension variableTolérances d'insertion optimisées pour un ajustement parfait et une manipulation aiséeContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureRepères angulaires et centraux pour une installation rapide et sûreMarquage permanent des lotsEmballage individuel pour une protection contre les impuretésCode-barres 2D pour la traçabilité du composant (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 16 bar (eau) / 10 bar (gaz) | INF | Manchon avec butée amovible, SDR 11 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage, Stormwater Management, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Eaux usées, Gestion des eaux pluviales, Énergie et télécommunications | 4024926649415 | 4024926649408 | 2 | 18,2 | 58,6 |
| 617238 | Manchon avec butée amovible, SDR 11 | - | 39174000 | 617238 | 1 | 49,5 | 40 | 40,5 | Z99 | 0,060 | -1,00 | -1,00 | NEW | 1 | Webanzeige, PK_EMEA | 617238 | PEJEL | {"Artikelgruppe" :"Manchons à souder électriques<\N/P>", "Group1Headline" :"PE 100 SDR 11<\N/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\N/P>", "hierarchie1" :"FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Muffen \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe manchon FRIALEN UB NXT SDR11 est utilisé pour les raccords de tuyaux lors de la pose en ligne.Les domaines d'application supplémentaires sont :Raccords de tuyaux (gaz, eau et 100% H2)Remplacement de sections de tuyauxRaccordement ultérieur à un système de conduitesOption d'étanchéité en cas de petits dommages aux tuyauxInstructions de mise en œuvreLe soudage des extrémités de tubes avec le manchon FRIALEN UB NXT SDR11 s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées selon les exigences générales de montage (voir les instructions de montage pour les "raccords de sécurité FRIALEN").Pour cela, la couche d'oxyde de l'extrémité du tube doit être enlevée et la surface du tube nettoyée. Il faut veiller à ce que la longueur de la tubulure des robinets soit au moins égale à la moitié de la longueur du manchon. Le marquage de la zone de pelage est facilité par la nervure centrale.Pour l'élimination de la couche d'oxyde, FWSG dispose d'appareils de pelage qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. | De bonnes raisons pour choisir le manchon FRIALEN UB NXT SDR11 :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure maximiséesDesign de raccords de sécuritéEmpreintecarbone réduite de 25%.Zones froides sur les faces et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct dans la zone de soudageFaible consommation d'énergie et tension variableTolérances d'insertion optimisées pour un ajustement parfait et une manipulation aiséeContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureRepères angulaires et centraux pour une installation rapide et sûreMarquage permanent des lotsEmballage individuel pour une protection contre les impuretésCode-barres 2D pour la traçabilité du composant (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 16 bar (eau) / 10 bar (gaz) | INF | Manchon avec butée amovible, SDR 11 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage, Stormwater Management, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Eaux usées, Gestion des eaux pluviales, Énergie et télécommunications | 4024926649446 | 4024926649439 | 2 | 18,5 | 67,4 |
| 617239 | Manchon avec butée amovible, SDR 11 | - | 39174000 | 617239 | 1 | 61,5 | 50 | 43 | Z99 | 0,088 | -1,00 | -1,00 | NEW | 1 | Webanzeige, PK_EMEA | 617239 | PEJEL | {"Artikelgruppe" :"Manchons à souder électriques<\N/P>", "Group1Headline" :"PE 100 SDR 11<\N/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\N/P>", "hierarchie1" :"FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Muffen \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe manchon FRIALEN UB NXT SDR11 est utilisé pour les raccords de tuyaux lors de la pose en ligne.Les domaines d'application supplémentaires sont :Raccords de tuyaux (gaz, eau et 100% H2)Remplacement de sections de tuyauxRaccordement ultérieur à un système de conduitesOption d'étanchéité en cas de petits dommages aux tuyauxInstructions de mise en œuvreLe soudage des extrémités de tubes avec le manchon FRIALEN UB NXT SDR11 s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées selon les exigences générales de montage (voir les instructions de montage pour les "raccords de sécurité FRIALEN").Pour cela, la couche d'oxyde de l'extrémité du tube doit être enlevée et la surface du tube nettoyée. Il faut veiller à ce que la longueur de la tubulure des robinets soit au moins égale à la moitié de la longueur du manchon. Le marquage de la zone de pelage est facilité par la nervure centrale.Pour l'élimination de la couche d'oxyde, FWSG dispose d'appareils de pelage qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. | De bonnes raisons pour choisir le manchon FRIALEN UB NXT SDR11 :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure maximiséesDesign de raccords de sécuritéEmpreintecarbone réduite de 25%.Zones froides sur les faces et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct dans la zone de soudageFaible consommation d'énergie et tension variableTolérances d'insertion optimisées pour un ajustement parfait et une manipulation aiséeContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureRepères angulaires et centraux pour une installation rapide et sûreMarquage permanent des lotsEmballage individuel pour une protection contre les impuretésCode-barres 2D pour la traçabilité du composant (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 16 bar (eau) / 10 bar (gaz) | INF | Manchon avec butée amovible, SDR 11 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage, Stormwater Management, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Eaux usées, Gestion des eaux pluviales, Énergie et télécommunications | 4024926649477 | 4024926649460 | 2 | 21,4 | 78,2 |
| 617240 | Manchon avec butée amovible, SDR 11 | - | 39174000 | 617240 | 1 | 77 | 63 | 46,5 | Z99 | 0,137 | -1,00 | -1,00 | NEW | 1 | Webanzeige, PK_EMEA | 617240 | PEJEL | {"Artikelgruppe" :"Manchons à souder électriques<\N/P>", "Group1Headline" :"PE 100 SDR 11<\N/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\N/P>", "hierarchie1" :"FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Muffen \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe manchon FRIALEN UB NXT SDR11 est utilisé pour les raccords de tuyaux lors de la pose en ligne.Les domaines d'application supplémentaires sont :Raccords de tuyaux (gaz, eau et 100% H2)Remplacement de sections de tuyauxRaccordement ultérieur à un système de conduitesOption d'étanchéité en cas de petits dommages aux tuyauxInstructions de mise en œuvreLe soudage des extrémités de tubes avec le manchon FRIALEN UB NXT SDR11 s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées selon les exigences générales de montage (voir les instructions de montage pour les "raccords de sécurité FRIALEN").Pour cela, la couche d'oxyde de l'extrémité du tube doit être enlevée et la surface du tube nettoyée. Il faut veiller à ce que la longueur de la tubulure des robinets soit au moins égale à la moitié de la longueur du manchon. Le marquage de la zone de pelage est facilité par la nervure centrale.Pour l'élimination de la couche d'oxyde, FWSG dispose d'appareils de pelage qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. | De bonnes raisons pour choisir le manchon FRIALEN UB NXT SDR11 :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure maximiséesDesign de raccords de sécuritéEmpreintecarbone réduite de 25%.Zones froides sur les faces et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct dans la zone de soudageFaible consommation d'énergie et tension variableTolérances d'insertion optimisées pour un ajustement parfait et une manipulation aiséeContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureRepères angulaires et centraux pour une installation rapide et sûreMarquage permanent des lotsEmballage individuel pour une protection contre les impuretésCode-barres 2D pour la traçabilité du composant (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 16 bar (eau) / 10 bar (gaz) | INF | Manchon avec butée amovible, SDR 11 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage, Stormwater Management, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Eaux usées, Gestion des eaux pluviales, Énergie et télécommunications | 4024926649507 | 4024926649491 | 2 | 23,5 | 92,4 |
| 617241 | Manchon avec butée amovible, SDR 11 | - | 39174000 | 617241 | 1 | 91 | 75 | 51,5 | Z99 | 0,203 | -1,00 | -1,00 | NEW | 1 | Webanzeige, PK_EMEA | 617241 | PEJEL | {"Artikelgruppe" :"Manchons à souder électriques<\N/P>", "Group1Headline" :"PE 100 SDR 11<\N/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\N/P>", "hierarchie1" :"FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Muffen \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe manchon FRIALEN UB NXT SDR11 est utilisé pour les raccords de tuyaux lors de la pose en ligne.Les domaines d'application supplémentaires sont :Raccords de tuyaux (gaz, eau et 100% H2)Remplacement de sections de tuyauxRaccordement ultérieur à un système de conduitesOption d'étanchéité en cas de petits dommages aux tuyauxInstructions de mise en œuvreLe soudage des extrémités de tubes avec le manchon FRIALEN UB NXT SDR11 s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées selon les exigences générales de montage (voir les instructions de montage pour les "raccords de sécurité FRIALEN").Pour cela, la couche d'oxyde de l'extrémité du tube doit être enlevée et la surface du tube nettoyée. Il faut veiller à ce que la longueur de la tubulure des robinets soit au moins égale à la moitié de la longueur du manchon. Le marquage de la zone de pelage est facilité par la nervure centrale.Pour l'élimination de la couche d'oxyde, FWSG dispose d'appareils de pelage qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. | De bonnes raisons pour choisir le manchon FRIALEN UB NXT SDR11 :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure maximiséesDesign de raccords de sécuritéEmpreintecarbone réduite de 25%.Zones froides sur les faces et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct dans la zone de soudageFaible consommation d'énergie et tension variableTolérances d'insertion optimisées pour un ajustement parfait et une manipulation aiséeContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureRepères angulaires et centraux pour une installation rapide et sûreMarquage permanent des lotsEmballage individuel pour une protection contre les impuretésCode-barres 2D pour la traçabilité du composant (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 16 bar (eau) / 10 bar (gaz) | INF | Manchon avec butée amovible, SDR 11 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage, Stormwater Management, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Eaux usées, Gestion des eaux pluviales, Énergie et télécommunications | 4024926649538 | 4024926649521 | 2 | 25,6 | 105,4 |
| 617242 | Manchon avec butée amovible, SDR 11 | - | 39174000 | 617242 | 1 | 109 | 90 | 56,8 | Z99 | 0,327 | -1,00 | -1,00 | NEW | 1 | Webanzeige, PK_EMEA | 617242 | PEJEL | {"Artikelgruppe" :"Manchons à souder électriques<\N/P>", "Group1Headline" :"PE 100 SDR 11<\N/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\N/P>", "hierarchie1" :"FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Muffen \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe manchon FRIALEN UB NXT SDR11 est utilisé pour les raccords de tuyaux lors de la pose en ligne.Les domaines d'application supplémentaires sont :Raccords de tuyaux (gaz, eau et 100% H2)Remplacement de sections de tuyauxRaccordement ultérieur à un système de conduitesOption d'étanchéité en cas de petits dommages aux tuyauxInstructions de mise en œuvreLe soudage des extrémités de tubes avec le manchon FRIALEN UB NXT SDR11 s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées selon les exigences générales de montage (voir les instructions de montage pour les "raccords de sécurité FRIALEN").Pour cela, la couche d'oxyde de l'extrémité du tube doit être enlevée et la surface du tube nettoyée. Il faut veiller à ce que la longueur de la tubulure des robinets soit au moins égale à la moitié de la longueur du manchon. Le marquage de la zone de pelage est facilité par la nervure centrale.Pour l'élimination de la couche d'oxyde, FWSG dispose d'appareils de pelage qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. | De bonnes raisons pour choisir le manchon FRIALEN UB NXT SDR11 :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure maximiséesDesign de raccords de sécuritéEmpreintecarbone réduite de 25%.Zones froides sur les faces et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct dans la zone de soudageFaible consommation d'énergie et tension variableTolérances d'insertion optimisées pour un ajustement parfait et une manipulation aiséeContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureRepères angulaires et centraux pour une installation rapide et sûreMarquage permanent des lotsEmballage individuel pour une protection contre les impuretésCode-barres 2D pour la traçabilité du composant (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 16 bar (eau) / 10 bar (gaz) | INF | Manchon avec butée amovible, SDR 11 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage, Stormwater Management, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Eaux usées, Gestion des eaux pluviales, Énergie et télécommunications | 4024926649569 | 4024926649552 | 2 | 29,5 | 122,2 |
| 617243 | Manchon avec butée amovible, SDR 11 | - | 39174000 | 617243 | 1 | 132,5 | 110 | 59 | Z99 | 0,480 | -1,00 | -1,00 | NEW | 1 | Webanzeige, PK_EMEA | 617243 | PEJEL | {"Artikelgruppe" :"Manchons à souder électriques<\N/P>", "Group1Headline" :"PE 100 SDR 11<\N/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\N/P>", "hierarchie1" :"FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Muffen \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe manchon FRIALEN UB NXT SDR11 est utilisé pour les raccords de tuyaux lors de la pose en ligne.Les domaines d'application supplémentaires sont :Raccords de tuyaux (gaz, eau et 100% H2)Remplacement de sections de tuyauxRaccordement ultérieur à un système de conduitesOption d'étanchéité en cas de petits dommages aux tuyauxInstructions de mise en œuvreLe soudage des extrémités de tubes avec le manchon FRIALEN UB NXT SDR11 s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées selon les exigences générales de montage (voir les instructions de montage pour les "raccords de sécurité FRIALEN").Pour cela, la couche d'oxyde de l'extrémité du tube doit être enlevée et la surface du tube nettoyée. Il faut veiller à ce que la longueur de la tubulure des robinets soit au moins égale à la moitié de la longueur du manchon. Le marquage de la zone de pelage est facilité par la nervure centrale.Pour l'élimination de la couche d'oxyde, FWSG dispose d'appareils de pelage qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. | De bonnes raisons pour choisir le manchon FRIALEN UB NXT SDR11 :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure maximiséesDesign de raccords de sécuritéEmpreintecarbone réduite de 25%.Zones froides sur les faces et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct dans la zone de soudageFaible consommation d'énergie et tension variableTolérances d'insertion optimisées pour un ajustement parfait et une manipulation aiséeContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureRepères angulaires et centraux pour une installation rapide et sûreMarquage permanent des lotsEmballage individuel pour une protection contre les impuretésCode-barres 2D pour la traçabilité du composant (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 16 bar (eau) / 10 bar (gaz) | INF | Manchon avec butée amovible, SDR 11 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage, Stormwater Management, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Eaux usées, Gestion des eaux pluviales, Énergie et télécommunications | 4024926649590 | 4024926649583 | 2 | 33,9 | 144 |
| 617244 | Manchon avec butée amovible, SDR 11 | - | 39174000 | 617244 | 1 | 150 | 125 | 71,5 | Z99 | 0,724 | -1,00 | -1,00 | NEW | 1 | Webanzeige, PK_EMEA | 617244 | PEJEL | {"Artikelgruppe" :"Manchons à souder électriques<\N/P>", "Group1Headline" :"PE 100 SDR 11<\N/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\N/P>", "hierarchie1" :"FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Muffen \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe manchon FRIALEN UB NXT SDR11 est utilisé pour les raccords de tuyaux lors de la pose en ligne.Les domaines d'application supplémentaires sont :Raccords de tuyaux (gaz, eau et 100% H2)Remplacement de sections de tuyauxRaccordement ultérieur à un système de conduitesOption d'étanchéité en cas de petits dommages aux tuyauxInstructions de mise en œuvreLe soudage des extrémités de tubes avec le manchon FRIALEN UB NXT SDR11 s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées selon les exigences générales de montage (voir les instructions de montage pour les "raccords de sécurité FRIALEN").Pour cela, la couche d'oxyde de l'extrémité du tube doit être enlevée et la surface du tube nettoyée. Il faut veiller à ce que la longueur de la tubulure des robinets soit au moins égale à la moitié de la longueur du manchon. Le marquage de la zone de pelage est facilité par la nervure centrale.Pour l'élimination de la couche d'oxyde, FWSG dispose d'appareils de pelage qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. | De bonnes raisons pour choisir le manchon FRIALEN UB NXT SDR11 :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure maximiséesDesign de raccords de sécuritéEmpreintecarbone réduite de 25%.Zones froides sur les faces et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct dans la zone de soudageFaible consommation d'énergie et tension variableTolérances d'insertion optimisées pour un ajustement parfait et une manipulation aiséeContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureRepères angulaires et centraux pour une installation rapide et sûreMarquage permanent des lotsEmballage individuel pour une protection contre les impuretésCode-barres 2D pour la traçabilité du composant (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 16 bar (eau) / 10 bar (gaz) | INF | Manchon avec butée amovible, SDR 11 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage, Stormwater Management, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Eaux usées, Gestion des eaux pluviales, Énergie et télécommunications | 4024926649620 | 4024926649613 | 2 | 35,6 | 160,4 |
| 617245 | Manchon avec butée amovible, SDR 11 | - | 39174000 | 617245 | 1 | 168 | 140 | 79 | Z99 | 0,993 | -1,00 | -1,00 | NEW | 1 | Webanzeige, PK_EMEA | 617245 | PEJEL | {"Artikelgruppe" :"Manchons à souder électriques<\N/P>", "Group1Headline" :"PE 100 SDR 11<\N/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\N/P>", "hierarchie1" :"FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Muffen \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe manchon FRIALEN UB NXT SDR11 est utilisé pour les raccords de tuyaux lors de la pose en ligne.Les domaines d'application supplémentaires sont :Raccords de tuyaux (gaz, eau et 100% H2)Remplacement de sections de tuyauxRaccordement ultérieur à un système de conduitesOption d'étanchéité en cas de petits dommages aux tuyauxInstructions de mise en œuvreLe soudage des extrémités de tubes avec le manchon FRIALEN UB NXT SDR11 s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées selon les exigences générales de montage (voir les instructions de montage pour les "raccords de sécurité FRIALEN").Pour cela, la couche d'oxyde de l'extrémité du tube doit être enlevée et la surface du tube nettoyée. Il faut veiller à ce que la longueur de la tubulure des robinets soit au moins égale à la moitié de la longueur du manchon. Le marquage de la zone de pelage est facilité par la nervure centrale.Pour l'élimination de la couche d'oxyde, FWSG dispose d'appareils de pelage qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. | De bonnes raisons pour choisir le manchon FRIALEN UB NXT SDR11 :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure maximiséesDesign de raccords de sécuritéEmpreintecarbone réduite de 25%.Zones froides sur les faces et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct dans la zone de soudageFaible consommation d'énergie et tension variableTolérances d'insertion optimisées pour un ajustement parfait et une manipulation aiséeContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureRepères angulaires et centraux pour une installation rapide et sûreMarquage permanent des lotsEmballage individuel pour une protection contre les impuretésCode-barres 2D pour la traçabilité du composant (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 16 bar (eau) / 10 bar (gaz) | INF | Manchon avec butée amovible, SDR 11 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage, Stormwater Management, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Eaux usées, Gestion des eaux pluviales, Énergie et télécommunications | 4024926649651 | 4024926649644 | 2 | 38,5 | 177 |
| 617246 | Manchon avec butée amovible, SDR 11 | - | 39174000 | 617246 | 1 | 192 | 160 | 87 | Z99 | 1,416 | -1,00 | -1,00 | NEW | 1 | Webanzeige, PK_EMEA | 617246 | PEJEL | {"Artikelgruppe" :"Manchons à souder électriques<\N/P>", "Group1Headline" :"PE 100 SDR 11<\N/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\N/P>", "hierarchie1" :"FRIALEN Sicherheitsfittings", "hierarchie2" : "FRIALEN Muffen \/ Couplers", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe manchon FRIALEN UB NXT SDR11 est utilisé pour les raccords de tuyaux lors de la pose en ligne.Les domaines d'application supplémentaires sont :Raccords de tuyaux (gaz, eau et 100% H2)Remplacement de sections de tuyauxRaccordement ultérieur à un système de conduitesOption d'étanchéité en cas de petits dommages aux tuyauxInstructions de mise en œuvreLe soudage des extrémités de tubes avec le manchon FRIALEN UB NXT SDR11 s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées selon les exigences générales de montage (voir les instructions de montage pour les "raccords de sécurité FRIALEN").Pour cela, la couche d'oxyde de l'extrémité du tube doit être enlevée et la surface du tube nettoyée. Il faut veiller à ce que la longueur de la tubulure des robinets soit au moins égale à la moitié de la longueur du manchon. Le marquage de la zone de pelage est facilité par la nervure centrale.Pour l'élimination de la couche d'oxyde, FWSG dispose d'appareils de pelage qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage. | De bonnes raisons pour choisir le manchon FRIALEN UB NXT SDR11 :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudure maximiséesDesign de raccords de sécuritéEmpreintecarbone réduite de 25%.Zones froides sur les faces et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct dans la zone de soudageFaible consommation d'énergie et tension variableTolérances d'insertion optimisées pour un ajustement parfait et une manipulation aiséeContacts protégés contre les contacts accidentelsIndicateurs de soudage pour un contrôle visuel de la soudureRepères angulaires et centraux pour une installation rapide et sûreMarquage permanent des lotsEmballage individuel pour une protection contre les impuretésCode-barres 2D pour la traçabilité du composant (Traceability-Coding) | PE 100 SDR 11Pression de service maximale admissible 16 bar (eau) / 10 bar (gaz) | INF | Manchon avec butée amovible, SDR 11 | FRIATEC | PE 100 | Couplers | Water Distribution, Gas Distribution, Sewage, Stormwater Management, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Eaux usées, Gestion des eaux pluviales, Énergie et télécommunications | 4024926649682 | 4024926649675 | 2 | 42,6 | 198,8 |
Domaines d'utilisation
Le manchon FRIALEN UB NXT SDR11 est utilisé pour les raccords de tuyaux lors de la pose en ligne.
Les domaines d'application supplémentaires sont :
- Raccords de tuyaux (gaz, eau et 100% H2)
- Remplacement de sections de tuyaux
- Raccordement ultérieur à un système de conduites
- Option d'étanchéité en cas de petits dommages aux tuyaux
Instructions de mise en œuvre
Le soudage des extrémités de tubes avec le manchon FRIALEN UB NXT SDR11 s'effectue par soudage FRIALEN - étanche et à force longitudinale.
Les extrémités des tubes sont préparées selon les exigences générales de montage (voir les instructions de montage pour les "raccords de sécurité FRIALEN").
Pour cela, la couche d'oxyde de l'extrémité du tube doit être enlevée et la surface du tube nettoyée. Il faut veiller à ce que la longueur de la tubulure des robinets soit au moins égale à la moitié de la longueur du manchon. Le marquage de la zone de pelage est facilité par la nervure centrale.
Pour l'élimination de la couche d'oxyde, FWSG dispose d'appareils de pelage qui permettent un enlèvement de copeaux régulier et une qualité reproductible de la préparation de la surface de soudage.
De bonnes raisons pour choisir le manchon FRIALEN UB NXT SDR11 :
- Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)
- Zones de soudure maximisées
- Design de raccords de sécurité
- Empreintecarbone réduite de 25%.
- Zones froides sur les faces et au centre du manchon
- Filament chauffant exposé pour un transfert de chaleur direct dans la zone de soudage
- Faible consommation d'énergie et tension variable
- Tolérances d'insertion optimisées pour un ajustement parfait et une manipulation aisée
- Contacts protégés contre les contacts accidentels
- Indicateurs de soudage pour un contrôle visuel de la soudure
- Repères angulaires et centraux pour une installation rapide et sûre
- Marquage permanent des lots
- Emballage individuel pour une protection contre les impuretés
- Code-barres 2D pour la traçabilité du composant (Traceability-Coding)
