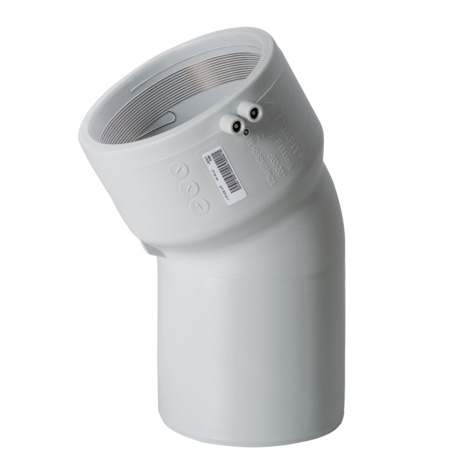

Coude d'égout (bout mâle d'un côté)

PE 100

Pression de service maximale admissible 2,5 bar

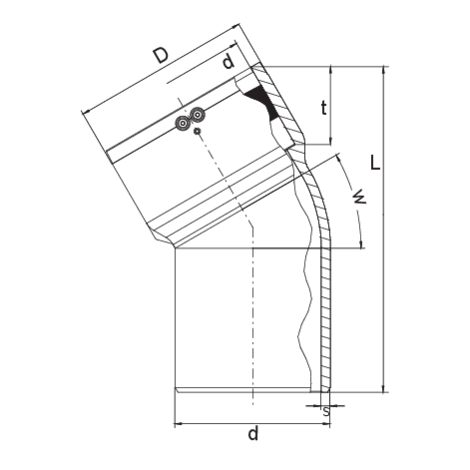

Référence	Nom	info-bulle	Code produit d'origine	Article	Poids brut	QuantitИ de boНtes	w	D	d	Quantité par palette	s	t	rgb	Poids [kg]	Prix 1	BX	Prix ??VK	product.detail.attribute.peh	SKU Status	variant	DN_WG	Champs non mappИs Json	Fiche technique Texte 2	Fiche technique Texte 1	Titre du tableau	hwg	Titre	Marque	Matц┐б╘riau	qwProduct	qwSolution	Productbrand	Produit Plage	Application	product.detail.attribute.Ausschreibung_Text	product.detail.attribute.Group1Headline	product.detail.attribute.hierarchie1	product.detail.attribute.hierarchie2	product.detail.attribute.qw_measurement_system
681103	Coude d'égout (bout mâle d'un côté)	-	39174000	681103	10,924	1	15°	185	160	48	9,5	92	RF5	1,660	191,20	6	223,72	1	Webanzeige, PK_EMEA, PK_PL_INF, DN_INF	681103-20	PEJEL	{"Ausschreibung_Text" :"Attributs<\/P>Conception I\/A : coupleur \/ extrémité mâle <\/li>Applications multiples ou combinaison avec le coude d'égout ABM pour des changements de direction universels<\/li>Conception compacte pour un faible encombrement<\/li>Coupleur à fusion intégré pour des temps de montage plus courts<\/li>Passage de niveau en combinaison avec des tuyaux de raccordement SDR 17\/17.6 tuyaux de raccordement, drainage sans obstruction<\/li>Composant HD-PE résistant à la corrosion (PE 100)<\/li>Surface interne brillante pour une inspection continue des composants avec des caméras<\/li>Géométrie de coude pour des propriétés hydrauliques optimisées <\/li>Serpentin de chauffage exposé, fixe, sans gaine PE, pour un transfert de chaleur optimal pendant la fusion : installation sans dispositif de maintien <\/li>temps de refroidissement courts<\/li><\/ul><\/li>temps de fusion courts<\/li>grande profondeur d'insertion<\/li>zone de fusion extra large<\/li>zones froides extra-longues avant et après la zone de fusion pour améliorer le cheminement du tube et empêcher l'écoulement de la matière en fusion <\/li>Codes-barres pour une fusion entièrement automatisée <\/li>Le code-barres permet la traçabilité automatique du raccord<\/li>Traitement des raccords conformément à la norme DVS 2207-1<\/li>Contacts de sécurité pour les connexions fixes et isolées à l'équipement de fusion <\/li>Indicateurs pour la vérification visuelle de la fusion<\/li>Compensation de température (ajustement automatique du temps de fusion à la température ambiante) <\/li>Identification du lot par estampillage indélébile<\/li>Emballage individuel dans un sac en feuille<\/li>DIN EN 10204 3.1 certificat de contrôle sur demande<\/li>Pression de service maximale 2,5 bar (eaux usées)<\/li><\/ul>", "Group1Headline" :"PE 100<\/P>Pression de service maximale admissible 2,5 bar<\/P>", "hierarchie1" : "FRIAFIT système d'égouts", "hierarchie2" : "FRIAFIT programme de base", "qw_measurement_system" : "metric"}	Les systèmes de canalisations d'égouts sont des actifs de grande valeur qui doivent être maintenus pendant longtemps. Les exigences croissantes auxquelles sont soumis les réseaux d'égouts publics requièrent des matériaux qui répondent à ces critères. Les tuyaux d'assainissement en PEHD sont fusionnés depuis de nombreuses années avec le système d'assainissement en PEHD FRIAFIT de manière étanche, frictionnelle et à l'épreuve des racines.Domaines d'applicationLes coudes FRIAFIT ABM et ABMS d 160/DN 150 sont utilisés pour le changement de direction dans les conduites d'évacuation des eaux usées et des eaux mixtes. Les types ABM (coupleur/coupleur) ou ABMS (coupleur/embout) et les angles de 15°, 30° et 45° permettent une configuration confortable de la tuyauterie. Des angles de 60°, 90° etc. peuvent être obtenus en utilisant plusieurs coudes. Le coude FRIAFIT ABMS est spécialement conçu pour être fusionné directement dans la selle d'égout FRIAFIT ASA-TL. Les coudes FRIAFIT ABM et ABMS ont un contour intérieur lisse et hydrauliquement optimisé pour l'évacuation des eaux usées et offrent un passage de plain-pied lorsqu'ils sont utilisés avecavec les tuyaux SDR 17/17.6. La surface brillante permet une vision optimale lors de l'inspection par caméra. Le matériau utilisé est stabilisé contre les rayons UV.Remarques sur la mise en oeuvreLe raccordement des tuyaux et raccords avec les coudes FRIAFIT par FRIAFIT fusion est étanche et verrouillé par friction. Les extrémités en PE du tuyau ou de la robinetterie sont préparées conformément aux exigences générales d'installation (voir les instructions de montage des coudes FRIAFIT).(voir les instructions de montage du système d'assainissement FRIAFIT) (enlever la couche d'oxyde/nettoyer). Pour les raccordements par emboîtement au niveau de l'embout du coude FRIAFIT ABMS, les profondeurs d'insertion et les éventuelles différences d'épaisseur de paroi doivent être respectées.d'insertion et les éventuelles différences d'épaisseur de paroi doivent être prises en compte.	Les bonnes raisons de choisir les coudes FRIAFIT ABM / ABMS- Faible encombrement grâce à une conception compacte- Réduction du temps d'installation grâce auxaux coupleurs à fusion intégrés- Profondeur importante des raccords pour un bon guidage dudu tuyau ou de l'embout (pas de dispositif de fixation nécessaire)- Raccordement étanche, verrouillé par friction et à l'épreuve des racines- Serpentin chauffant exposé et fixe pour un transfert direct de la chaleur au tuyau- Zones de fusion extra-larges- Profondeurs d'insertion extra-larges- Temps de fusion et de refroidissement courts- Indicateur de fusion pour un contrôle visuel de la fusion- Zones froides extra-longues avant et après la zone de fusion - Code-barres pour une fusion entièrement automatique avec des tuyaux PEHD de SDR 33 à SDR 17, en tenant compte de la température ambiante (compensation de la température).en tenant compte de la température ambiante (compensation de la température)- Surface intérieure lumineuse de la pièce pour une inspection continue par caméra- Contour interne optimisé sur le plan hydraulique grâce à une forme incurvée- Niveau en cas d'utilisation de tuyaux de raccordement SDR 17/17.6, pas d'obstruction de l'écoulement- Utilisation flexible grâce aux types ABM (coupleur/coupleur) ou ABMS (coupleur/embout de tuyauterie)- Angle de coude 15°, 30° et 45°.- D'autres angles de coude peuvent être obtenus en utilisant plusieurs coudes ou en combinant des coudes.	PE 100Pression de service maximale admissible 2,5 bar	INF	Coude d'égout (bout mâle d'un côté)	FRIATEC	PE 100	Shapes	Sewage, Stormwater Management	FRIAFIT	Système d'égouts FRIAFIT	Eaux usées, Gestion des eaux pluviales	Attributs</P>Conception I/A : coupleur / extrémité mâle </li>Applications multiples ou combinaison avec le coude d'égout ABM pour des changements de direction universels</li>Conception compacte pour un faible encombrement</li>Coupleur à fusion intégré pour des temps de montage plus courts</li>Passage de niveau en combinaison avec des tuyaux de raccordement SDR 17/17.6 tuyaux de raccordement, drainage sans obstruction</li>Composant HD-PE résistant à la corrosion (PE 100)</li>Surface interne brillante pour une inspection continue des composants avec des caméras</li>Géométrie de coude pour des propriétés hydrauliques optimisées </li>Serpentin de chauffage exposé, fixe, sans gaine PE, pour un transfert de chaleur optimal pendant la fusion : installation sans dispositif de maintien </li>temps de refroidissement courts</li></ul></li>temps de fusion courts</li>grande profondeur d'insertion</li>zone de fusion extra large</li>zones froides extra-longues avant et après la zone de fusion pour améliorer le cheminement du tube et empêcher l'écoulement de la matière en fusion </li>Codes-barres pour une fusion entièrement automatisée </li>Le code-barres permet la traçabilité automatique du raccord</li>Traitement des raccords conformément à la norme DVS 2207-1</li>Contacts de sécurité pour les connexions fixes et isolées à l'équipement de fusion </li>Indicateurs pour la vérification visuelle de la fusion</li>Compensation de température (ajustement automatique du temps de fusion à la température ambiante) </li>Identification du lot par estampillage indélébile</li>Emballage individuel dans un sac en feuille</li>DIN EN 10204 3.1 certificat de contrôle sur demande</li>Pression de service maximale 2,5 bar (eaux usées)</li></ul>	PE 100</P>Pression de service maximale admissible 2,5 bar</P>	FRIAFIT système d'égouts	FRIAFIT programme de base	metric
681104	Coude d'égout (bout mâle d'un côté)	-	39174000	681104	10,756	1	30°	185	160	48	9,5	92	RF5	1,630	191,20	6	223,72	1	Webanzeige, PK_EMEA, PK_PL_INF, DN_INF	681104-20	PEJEL	{"Ausschreibung_Text" :"Attributs<\/P>Conception I\/A : coupleur \/ extrémité mâle <\/li>Applications multiples ou combinaison avec le coude d'égout ABM pour des changements de direction universels<\/li>Conception compacte pour un faible encombrement<\/li>Coupleur à fusion intégré pour des temps de montage plus courts<\/li>Passage de niveau en combinaison avec des tuyaux de raccordement SDR 17\/17.6 tuyaux de raccordement, drainage sans obstruction<\/li>Composant HD-PE résistant à la corrosion (PE 100)<\/li>Surface interne brillante pour une inspection continue des composants avec des caméras<\/li>Géométrie de coude pour des propriétés hydrauliques optimisées <\/li>Serpentin de chauffage exposé, fixe, sans gaine PE, pour un transfert de chaleur optimal pendant la fusion : installation sans dispositif de maintien <\/li>temps de refroidissement courts<\/li><\/ul><\/li>temps de fusion courts<\/li>grande profondeur d'insertion<\/li>zone de fusion extra large<\/li>zones froides extra-longues avant et après la zone de fusion pour améliorer le cheminement du tube et empêcher l'écoulement de la matière en fusion <\/li>Codes-barres pour une fusion entièrement automatisée <\/li>Le code-barres permet la traçabilité automatique du raccord<\/li>Traitement des raccords conformément à la norme DVS 2207-1<\/li>Contacts de sécurité pour les connexions fixes et isolées à l'équipement de fusion <\/li>Indicateurs pour la vérification visuelle de la fusion<\/li>Compensation de température (ajustement automatique du temps de fusion à la température ambiante) <\/li>Identification du lot par estampillage indélébile<\/li>Emballage individuel dans un sac en feuille<\/li>DIN EN 10204 3.1 certificat de contrôle sur demande<\/li>Pression de service maximale 2,5 bar (eaux usées)<\/li><\/ul>", "Group1Headline" :"PE 100<\/P>Pression de service maximale admissible 2,5 bar<\/P>", "hierarchie1" : "FRIAFIT système d'égouts", "hierarchie2" : "FRIAFIT programme de base", "qw_measurement_system" : "metric"}	Les systèmes de canalisations d'égouts sont des actifs de grande valeur qui doivent être maintenus pendant longtemps. Les exigences croissantes auxquelles sont soumis les réseaux d'égouts publics requièrent des matériaux qui répondent à ces critères. Les tuyaux d'assainissement en PEHD sont fusionnés depuis de nombreuses années avec le système d'assainissement en PEHD FRIAFIT de manière étanche, frictionnelle et à l'épreuve des racines.Domaines d'applicationLes coudes FRIAFIT ABM et ABMS d 160/DN 150 sont utilisés pour le changement de direction dans les conduites d'évacuation des eaux usées et des eaux mixtes. Les types ABM (coupleur/coupleur) ou ABMS (coupleur/embout) et les angles de 15°, 30° et 45° permettent une configuration confortable de la tuyauterie. Des angles de 60°, 90° etc. peuvent être obtenus en utilisant plusieurs coudes. Le coude FRIAFIT ABMS est spécialement conçu pour être fusionné directement dans la selle d'égout FRIAFIT ASA-TL. Les coudes FRIAFIT ABM et ABMS ont un contour intérieur lisse et hydrauliquement optimisé pour l'évacuation des eaux usées et offrent un passage de plain-pied lorsqu'ils sont utilisés avecavec les tuyaux SDR 17/17.6. La surface brillante permet une vision optimale lors de l'inspection par caméra. Le matériau utilisé est stabilisé contre les rayons UV.Remarques sur la mise en oeuvreLe raccordement des tuyaux et raccords avec les coudes FRIAFIT par FRIAFIT fusion est étanche et verrouillé par friction. Les extrémités en PE du tuyau ou de la robinetterie sont préparées conformément aux exigences générales d'installation (voir les instructions de montage des coudes FRIAFIT).(voir les instructions de montage du système d'assainissement FRIAFIT) (enlever la couche d'oxyde/nettoyer). Pour les raccordements par emboîtement au niveau de l'embout du coude FRIAFIT ABMS, les profondeurs d'insertion et les éventuelles différences d'épaisseur de paroi doivent être respectées.d'insertion et les éventuelles différences d'épaisseur de paroi doivent être prises en compte.	Les bonnes raisons de choisir les coudes FRIAFIT ABM / ABMS- Faible encombrement grâce à une conception compacte- Réduction du temps d'installation grâce auxaux coupleurs à fusion intégrés- Profondeur importante des raccords pour un bon guidage dudu tuyau ou de l'embout (pas de dispositif de fixation nécessaire)- Raccordement étanche, verrouillé par friction et à l'épreuve des racines- Serpentin chauffant exposé et fixe pour un transfert direct de la chaleur au tuyau- Zones de fusion extra-larges- Profondeurs d'insertion extra-larges- Temps de fusion et de refroidissement courts- Indicateur de fusion pour un contrôle visuel de la fusion- Zones froides extra-longues avant et après la zone de fusion - Code-barres pour une fusion entièrement automatique avec des tuyaux PEHD de SDR 33 à SDR 17, en tenant compte de la température ambiante (compensation de la température).en tenant compte de la température ambiante (compensation de la température)- Surface intérieure lumineuse de la pièce pour une inspection continue par caméra- Contour interne optimisé sur le plan hydraulique grâce à une forme incurvée- Niveau en cas d'utilisation de tuyaux de raccordement SDR 17/17.6, pas d'obstruction de l'écoulement- Utilisation flexible grâce aux types ABM (coupleur/coupleur) ou ABMS (coupleur/embout de tuyauterie)- Angle de coude 15°, 30° et 45°.- D'autres angles de coude peuvent être obtenus en utilisant plusieurs coudes ou en combinant des coudes.	PE 100Pression de service maximale admissible 2,5 bar	INF	Coude d'égout (bout mâle d'un côté)	FRIATEC	PE 100	Shapes	Sewage, Stormwater Management	FRIAFIT	Système d'égouts FRIAFIT	Eaux usées, Gestion des eaux pluviales	Attributs</P>Conception I/A : coupleur / extrémité mâle </li>Applications multiples ou combinaison avec le coude d'égout ABM pour des changements de direction universels</li>Conception compacte pour un faible encombrement</li>Coupleur à fusion intégré pour des temps de montage plus courts</li>Passage de niveau en combinaison avec des tuyaux de raccordement SDR 17/17.6 tuyaux de raccordement, drainage sans obstruction</li>Composant HD-PE résistant à la corrosion (PE 100)</li>Surface interne brillante pour une inspection continue des composants avec des caméras</li>Géométrie de coude pour des propriétés hydrauliques optimisées </li>Serpentin de chauffage exposé, fixe, sans gaine PE, pour un transfert de chaleur optimal pendant la fusion : installation sans dispositif de maintien </li>temps de refroidissement courts</li></ul></li>temps de fusion courts</li>grande profondeur d'insertion</li>zone de fusion extra large</li>zones froides extra-longues avant et après la zone de fusion pour améliorer le cheminement du tube et empêcher l'écoulement de la matière en fusion </li>Codes-barres pour une fusion entièrement automatisée </li>Le code-barres permet la traçabilité automatique du raccord</li>Traitement des raccords conformément à la norme DVS 2207-1</li>Contacts de sécurité pour les connexions fixes et isolées à l'équipement de fusion </li>Indicateurs pour la vérification visuelle de la fusion</li>Compensation de température (ajustement automatique du temps de fusion à la température ambiante) </li>Identification du lot par estampillage indélébile</li>Emballage individuel dans un sac en feuille</li>DIN EN 10204 3.1 certificat de contrôle sur demande</li>Pression de service maximale 2,5 bar (eaux usées)</li></ul>	PE 100</P>Pression de service maximale admissible 2,5 bar</P>	FRIAFIT système d'égouts	FRIAFIT programme de base	metric
681105	Coude d'égout (bout mâle d'un côté)	-	39174000	681105	10,756	1	45°	185	160	48	9,5	92	RF5	1,630	191,20	6	223,72	1	Webanzeige, PK_EMEA, PK_PL_INF, DN_INF	681105-20	PEJEL	{"Ausschreibung_Text" :"Attributs<\/P>Conception I\/A : coupleur \/ extrémité mâle <\/li>Applications multiples ou combinaison avec le coude d'égout ABM pour des changements de direction universels<\/li>Conception compacte pour un faible encombrement<\/li>Coupleur à fusion intégré pour des temps de montage plus courts<\/li>Passage de niveau en combinaison avec des tuyaux de raccordement SDR 17\/17.6 tuyaux de raccordement, drainage sans obstruction<\/li>Composant HD-PE résistant à la corrosion (PE 100)<\/li>Surface interne brillante pour une inspection continue des composants avec des caméras<\/li>Géométrie de coude pour des propriétés hydrauliques optimisées <\/li>Serpentin de chauffage exposé, fixe, sans gaine PE, pour un transfert de chaleur optimal pendant la fusion : installation sans dispositif de maintien <\/li>temps de refroidissement courts<\/li><\/ul><\/li>temps de fusion courts<\/li>grande profondeur d'insertion<\/li>zone de fusion extra large<\/li>zones froides extra-longues avant et après la zone de fusion pour améliorer le cheminement du tube et empêcher l'écoulement de la matière en fusion <\/li>Codes-barres pour une fusion entièrement automatisée <\/li>Le code-barres permet la traçabilité automatique du raccord<\/li>Traitement des raccords conformément à la norme DVS 2207-1<\/li>Contacts de sécurité pour les connexions fixes et isolées à l'équipement de fusion <\/li>Indicateurs pour la vérification visuelle de la fusion<\/li>Compensation de température (ajustement automatique du temps de fusion à la température ambiante) <\/li>Identification du lot par estampillage indélébile<\/li>Emballage individuel dans un sac en feuille<\/li>DIN EN 10204 3.1 certificat de contrôle sur demande<\/li>Pression de service maximale 2,5 bar (eaux usées)<\/li><\/ul>", "Group1Headline" :"PE 100<\/P>Pression de service maximale admissible 2,5 bar<\/P>", "hierarchie1" : "FRIAFIT système d'égouts", "hierarchie2" : "FRIAFIT programme de base", "qw_measurement_system" : "metric"}	Les systèmes de canalisations d'égouts sont des actifs de grande valeur qui doivent être maintenus pendant longtemps. Les exigences croissantes auxquelles sont soumis les réseaux d'égouts publics requièrent des matériaux qui répondent à ces critères. Les tuyaux d'assainissement en PEHD sont fusionnés depuis de nombreuses années avec le système d'assainissement en PEHD FRIAFIT de manière étanche, frictionnelle et à l'épreuve des racines.Domaines d'applicationLes coudes FRIAFIT ABM et ABMS d 160/DN 150 sont utilisés pour le changement de direction dans les conduites d'évacuation des eaux usées et des eaux mixtes. Les types ABM (coupleur/coupleur) ou ABMS (coupleur/embout) et les angles de 15°, 30° et 45° permettent une configuration confortable de la tuyauterie. Des angles de 60°, 90° etc. peuvent être obtenus en utilisant plusieurs coudes. Le coude FRIAFIT ABMS est spécialement conçu pour être fusionné directement dans la selle d'égout FRIAFIT ASA-TL. Les coudes FRIAFIT ABM et ABMS ont un contour intérieur lisse et hydrauliquement optimisé pour l'évacuation des eaux usées et offrent un passage de plain-pied lorsqu'ils sont utilisés avecavec les tuyaux SDR 17/17.6. La surface brillante permet une vision optimale lors de l'inspection par caméra. Le matériau utilisé est stabilisé contre les rayons UV.Remarques sur la mise en oeuvreLe raccordement des tuyaux et raccords avec les coudes FRIAFIT par FRIAFIT fusion est étanche et verrouillé par friction. Les extrémités en PE du tuyau ou de la robinetterie sont préparées conformément aux exigences générales d'installation (voir les instructions de montage des coudes FRIAFIT).(voir les instructions de montage du système d'assainissement FRIAFIT) (enlever la couche d'oxyde/nettoyer). Pour les raccordements par emboîtement au niveau de l'embout du coude FRIAFIT ABMS, les profondeurs d'insertion et les éventuelles différences d'épaisseur de paroi doivent être respectées.d'insertion et les éventuelles différences d'épaisseur de paroi doivent être prises en compte.	Les bonnes raisons de choisir les coudes FRIAFIT ABM / ABMS- Faible encombrement grâce à une conception compacte- Réduction du temps d'installation grâce auxaux coupleurs à fusion intégrés- Profondeur importante des raccords pour un bon guidage dudu tuyau ou de l'embout (pas de dispositif de fixation nécessaire)- Raccordement étanche, verrouillé par friction et à l'épreuve des racines- Serpentin chauffant exposé et fixe pour un transfert direct de la chaleur au tuyau- Zones de fusion extra-larges- Profondeurs d'insertion extra-larges- Temps de fusion et de refroidissement courts- Indicateur de fusion pour un contrôle visuel de la fusion- Zones froides extra-longues avant et après la zone de fusion - Code-barres pour une fusion entièrement automatique avec des tuyaux PEHD de SDR 33 à SDR 17, en tenant compte de la température ambiante (compensation de la température).en tenant compte de la température ambiante (compensation de la température)- Surface intérieure lumineuse de la pièce pour une inspection continue par caméra- Contour interne optimisé sur le plan hydraulique grâce à une forme incurvée- Niveau en cas d'utilisation de tuyaux de raccordement SDR 17/17.6, pas d'obstruction de l'écoulement- Utilisation flexible grâce aux types ABM (coupleur/coupleur) ou ABMS (coupleur/embout de tuyauterie)- Angle de coude 15°, 30° et 45°.- D'autres angles de coude peuvent être obtenus en utilisant plusieurs coudes ou en combinant des coudes.	PE 100Pression de service maximale admissible 2,5 bar	INF	Coude d'égout (bout mâle d'un côté)	FRIATEC	PE 100	Shapes	Sewage, Stormwater Management	FRIAFIT	Système d'égouts FRIAFIT	Eaux usées, Gestion des eaux pluviales	Attributs</P>Conception I/A : coupleur / extrémité mâle </li>Applications multiples ou combinaison avec le coude d'égout ABM pour des changements de direction universels</li>Conception compacte pour un faible encombrement</li>Coupleur à fusion intégré pour des temps de montage plus courts</li>Passage de niveau en combinaison avec des tuyaux de raccordement SDR 17/17.6 tuyaux de raccordement, drainage sans obstruction</li>Composant HD-PE résistant à la corrosion (PE 100)</li>Surface interne brillante pour une inspection continue des composants avec des caméras</li>Géométrie de coude pour des propriétés hydrauliques optimisées </li>Serpentin de chauffage exposé, fixe, sans gaine PE, pour un transfert de chaleur optimal pendant la fusion : installation sans dispositif de maintien </li>temps de refroidissement courts</li></ul></li>temps de fusion courts</li>grande profondeur d'insertion</li>zone de fusion extra large</li>zones froides extra-longues avant et après la zone de fusion pour améliorer le cheminement du tube et empêcher l'écoulement de la matière en fusion </li>Codes-barres pour une fusion entièrement automatisée </li>Le code-barres permet la traçabilité automatique du raccord</li>Traitement des raccords conformément à la norme DVS 2207-1</li>Contacts de sécurité pour les connexions fixes et isolées à l'équipement de fusion </li>Indicateurs pour la vérification visuelle de la fusion</li>Compensation de température (ajustement automatique du temps de fusion à la température ambiante) </li>Identification du lot par estampillage indélébile</li>Emballage individuel dans un sac en feuille</li>DIN EN 10204 3.1 certificat de contrôle sur demande</li>Pression de service maximale 2,5 bar (eaux usées)</li></ul>	PE 100</P>Pression de service maximale admissible 2,5 bar</P>	FRIAFIT système d'égouts	FRIAFIT programme de base	metric

Les systèmes de canalisations d'égouts sont des actifs de grande valeur qui doivent être maintenus pendant longtemps. Les exigences croissantes auxquelles sont soumis les réseaux d'égouts publics requièrent des matériaux qui répondent à ces critères. Les tuyaux d'assainissement en PEHD sont fusionnés depuis de nombreuses années avec le système d'assainissement en PEHD FRIAFIT de manière étanche, frictionnelle et à l'épreuve des racines.

Domaines d'application

Les coudes FRIAFIT ABM et ABMS d 160/DN 150 sont utilisés pour le changement de direction dans les conduites d'évacuation des eaux usées et des eaux mixtes. Les types ABM (coupleur/coupleur) ou ABMS (coupleur/embout) et les angles de 15°, 30° et 45° permettent une configuration confortable de la tuyauterie. Des angles de 60°, 90° etc. peuvent être obtenus en utilisant plusieurs coudes. Le coude FRIAFIT ABMS est spécialement conçu pour être fusionné directement dans la selle d'égout FRIAFIT ASA-TL. Les coudes FRIAFIT ABM et ABMS ont un contour intérieur lisse et hydrauliquement optimisé pour l'évacuation des eaux usées et offrent un passage de plain-pied lorsqu'ils sont utilisés avec

avec les tuyaux SDR 17/17.6. La surface brillante permet une vision optimale lors de l'inspection par caméra. Le matériau utilisé est stabilisé contre les rayons UV.

Remarques sur la mise en oeuvre

Le raccordement des tuyaux et raccords avec les coudes FRIAFIT par FRIAFIT fusion est étanche et verrouillé par friction. Les extrémités en PE du tuyau ou de la robinetterie sont préparées conformément aux exigences générales d'installation (voir les instructions de montage des coudes FRIAFIT).

(voir les instructions de montage du système d'assainissement FRIAFIT) (enlever la couche d'oxyde/nettoyer). Pour les raccordements par emboîtement au niveau de l'embout du coude FRIAFIT ABMS, les profondeurs d'insertion et les éventuelles différences d'épaisseur de paroi doivent être respectées.

d'insertion et les éventuelles différences d'épaisseur de paroi doivent être prises en compte.

Les bonnes raisons de choisir les coudes FRIAFIT ABM / ABMS

- Faible encombrement grâce à une conception compacte

- Réduction du temps d'installation grâce aux

aux coupleurs à fusion intégrés

- Profondeur importante des raccords pour un bon guidage du

du tuyau ou de l'embout (pas de dispositif de fixation nécessaire)

- Raccordement étanche, verrouillé par friction et à l'épreuve des racines

- Serpentin chauffant exposé et fixe pour un transfert direct de la chaleur au tuyau

- Zones de fusion extra-larges

- Profondeurs d'insertion extra-larges

- Temps de fusion et de refroidissement courts

- Indicateur de fusion pour un contrôle visuel de la fusion

- Zones froides extra-longues avant et après la zone de fusion

- Code-barres pour une fusion entièrement automatique avec des tuyaux PEHD de SDR 33 à SDR 17, en tenant compte de la température ambiante (compensation de la température).

en tenant compte de la température ambiante (compensation de la température)

- Surface intérieure lumineuse de la pièce pour une inspection continue par caméra

- Contour interne optimisé sur le plan hydraulique grâce à une forme incurvée

- Niveau en cas d'utilisation de tuyaux de raccordement SDR 17/17.6, pas d'obstruction de l'écoulement

- Utilisation flexible grâce aux types ABM (coupleur/coupleur) ou ABMS (coupleur/embout de tuyauterie)

- Angle de coude 15°, 30° et 45°.

- D'autres angles de coude peuvent être obtenus en utilisant plusieurs coudes ou en combinant des coudes.
