PE 100-RC SDR 11
Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz)

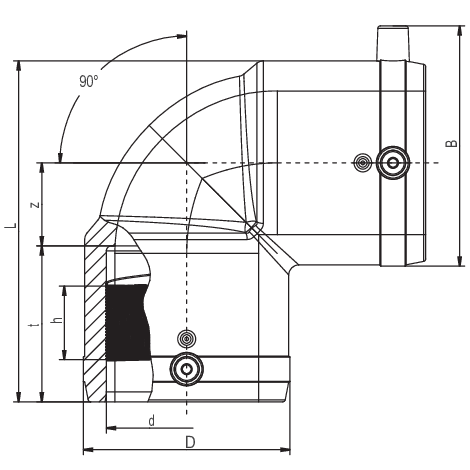

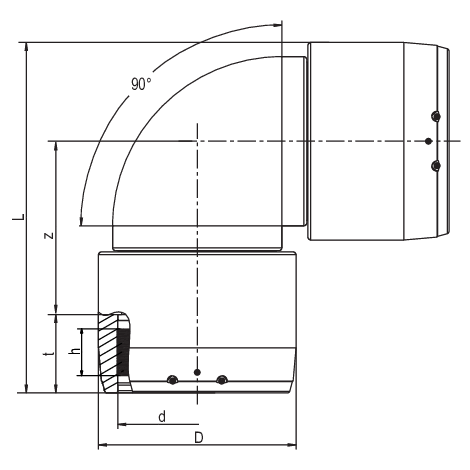

| Référence | Nom | info-bulle | Code produit d'origine | Article | QuantitИ de boНtes | D | d | Quantité par palette | t | rgb | Poids |
Prix 1 | BX | Prix ??VK | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | Fiche technique Texte 2 | Fiche technique Texte 1 | Titre du tableau | hwg | Titre | Marque | Matц┐б╘riau | qwProduct | qwSolution | Productbrand | Pilotage eau/gaz | Produit Plage | Categories | Application | product.detail.attribute.wiedemannArticle | z | h | B | product.detail.attribute.Articlegruppe | product.detail.attribute.Group1Headline | product.detail.attribute.hierarchie1 | product.detail.attribute.hierarchie2 | product.detail.attribute.qw_measurement_system | Poids brut | ean1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 616686 | Coude 90°, SDR 11 | - | 39174000 | 616686 | 1 | 28,5 | 20 | 3200 | 30 | RL4 | 0,040 | 38,70 | 200 | 45,30 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616686-17 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'applicationLe coude FRIALEN W90° est utilisé pour les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Pour W 90 > d 225 zones de soudage séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W90° s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage" pour la technique des gros tubes FRIALEN XL). | De bonnes raisons pour choisir le coude FRIALEN W90° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au milieu du manchon pour empêcher l'écoulement de la masse fondueFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour établir une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Coude 90°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | MBW90 | 12 | 16 | 41 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | - | - |
| 612091 | Coude 90°, SDR 11 | - | 39174000 | 612091 | 1 | 37 | 25 | 1920 | 40 | RL4 | 0,060 | 40,50 | 60 | 47,39 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612091-17 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'applicationLe coude FRIALEN W90° est utilisé pour les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Pour W 90 > d 225 zones de soudage séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W90° s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage" pour la technique des gros tubes FRIALEN XL). | De bonnes raisons pour choisir le coude FRIALEN W90° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au milieu du manchon pour empêcher l'écoulement de la masse fondueFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour établir une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Coude 90°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880245 | 15 | 19 | 54 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | - | - |
| 612093 | Coude 90°, SDR 11 | - | 39174000 | 612093 | 1 | 43 | 32 | 1600 | 44 | RL4 | 0,080 | 43,30 | 50 | 50,68 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612093-17 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'applicationLe coude FRIALEN W90° est utilisé pour les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Pour W 90 > d 225 zones de soudage séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W90° s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage" pour la technique des gros tubes FRIALEN XL). | De bonnes raisons pour choisir le coude FRIALEN W90° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au milieu du manchon pour empêcher l'écoulement de la masse fondueFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour établir une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Coude 90°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880246 | 16 | 21 | 61 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | - | - |
| 612095 | Coude 90°, SDR 11 | - | 39174000 | 612095 | 1 | 53 | 40 | 960 | 49 | RL4 | 0,120 | 51,20 | 30 | 59,92 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612095-17 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'applicationLe coude FRIALEN W90° est utilisé pour les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Pour W 90 > d 225 zones de soudage séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W90° s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage" pour la technique des gros tubes FRIALEN XL). | De bonnes raisons pour choisir le coude FRIALEN W90° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au milieu du manchon pour empêcher l'écoulement de la masse fondueFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour établir une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Coude 90°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880247 | 21 | 29 | 70 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | - | - |
| 612097 | Coude 90°, SDR 11 | - | 39174000 | 612097 | 1 | 66 | 50 | 640 | 55 | RL4 | 0,190 | 64,90 | 20 | 75,95 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612097-17 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'applicationLe coude FRIALEN W90° est utilisé pour les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Pour W 90 > d 225 zones de soudage séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W90° s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage" pour la technique des gros tubes FRIALEN XL). | De bonnes raisons pour choisir le coude FRIALEN W90° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au milieu du manchon pour empêcher l'écoulement de la masse fondueFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour établir une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Coude 90°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880248 | 26 | 32 | 81 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | - | - |
| 612099 | Coude 90°, SDR 11 | - | 39174000 | 612099 | 1 | 83 | 63 | 320 | 62 | RL4 | 0,340 | 74,30 | 10 | 86,94 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612099-17 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'applicationLe coude FRIALEN W90° est utilisé pour les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Pour W 90 > d 225 zones de soudage séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W90° s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage" pour la technique des gros tubes FRIALEN XL). | De bonnes raisons pour choisir le coude FRIALEN W90° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au milieu du manchon pour empêcher l'écoulement de la masse fondueFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour établir une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Coude 90°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880249 | 33 | 30 | 96 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | - | - |
| 612101 | Coude 90°, SDR 11 | - | 39174000 | 612101 | 1 | 96 | 75 | 216 | 70 | RL4 | 0,600 | 103,80 | 12 | 121,46 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612101-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'applicationLe coude FRIALEN W90° est utilisé pour les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Pour W 90 > d 225 zones de soudage séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W90° s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage" pour la technique des gros tubes FRIALEN XL). | De bonnes raisons pour choisir le coude FRIALEN W90° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au milieu du manchon pour empêcher l'écoulement de la masse fondueFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour établir une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Coude 90°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880250 | 53 | 37 | 111 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | 18 | 4024926653801 |
| 612103 | Coude 90°, SDR 11 | - | 39174000 | 612103 | 1 | 115 | 90 | 108 | 75 | RL4 | 0,960 | 133,60 | 18 | 156,33 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612103-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'applicationLe coude FRIALEN W90° est utilisé pour les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Pour W 90 > d 225 zones de soudage séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W90° s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage" pour la technique des gros tubes FRIALEN XL). | De bonnes raisons pour choisir le coude FRIALEN W90° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au milieu du manchon pour empêcher l'écoulement de la masse fondueFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour établir une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Coude 90°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880251 | 65 | 45 | 128 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | 17,28 | 4024926653542 |
| 612105 | Coude 90°, SDR 11 | - | 39174000 | 612105 | 1 | 138 | 110 | 80 | 81 | RL4 | 1,520 | 188,60 | 10 | 220,68 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612105-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'applicationLe coude FRIALEN W90° est utilisé pour les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Pour W 90 > d 225 zones de soudage séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W90° s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage" pour la technique des gros tubes FRIALEN XL). | De bonnes raisons pour choisir le coude FRIALEN W90° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au milieu du manchon pour empêcher l'écoulement de la masse fondueFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour établir une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Coude 90°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880252 | 84 | 50 | 150 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | 16,164 | - |
| 612107 | Coude 90°, SDR 11 | - | 39174000 | 612107 | 1 | 157 | 125 | 64 | 87 | RL4 | 2,030 | 262,70 | 8 | 307,38 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612107-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'applicationLe coude FRIALEN W90° est utilisé pour les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Pour W 90 > d 225 zones de soudage séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W90° s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage" pour la technique des gros tubes FRIALEN XL). | De bonnes raisons pour choisir le coude FRIALEN W90° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au milieu du manchon pour empêcher l'écoulement de la masse fondueFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour établir une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Coude 90°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880253 | 89 | 44 | 167 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | 17,234 | - |
| 615276 | Coude 90°, SDR 11 | - | 39174000 | 615276 | 1 | 207 | 160 | 24 | 92 | RL4 | 4,970 | 516,80 | 3 | 604,66 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615276-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'applicationLe coude FRIALEN W90° est utilisé pour les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Pour W 90 > d 225 zones de soudage séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W90° s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage" pour la technique des gros tubes FRIALEN XL). | De bonnes raisons pour choisir le coude FRIALEN W90° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au milieu du manchon pour empêcher l'écoulement de la masse fondueFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour établir une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Coude 90°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880254 | 133 | 44 | 210 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | 15,892 | - |
| 615689 | Coude 90°, SDR 11 | - | 39174000 | 615689 | 1 | 228 | 180 | 24 | 94 | RL4 | 5,690 | 655,40 | 3 | 766,84 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615689-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'applicationLe coude FRIALEN W90° est utilisé pour les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Pour W 90 > d 225 zones de soudage séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W90° s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage" pour la technique des gros tubes FRIALEN XL). | De bonnes raisons pour choisir le coude FRIALEN W90° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au milieu du manchon pour empêcher l'écoulement de la masse fondueFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour établir une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Coude 90°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880255 | 146 | 65 | 229 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | 18,064 | - |
| 616265 | Coude 90°, SDR 11 | - | 39174000 | 616265 | 1 | 254 | 200 | 16 | 106 | RL4 | 8,160 | 902,10 | 2 | 1.055,47 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616265-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'applicationLe coude FRIALEN W90° est utilisé pour les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Pour W 90 > d 225 zones de soudage séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W90° s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage" pour la technique des gros tubes FRIALEN XL). | De bonnes raisons pour choisir le coude FRIALEN W90° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au milieu du manchon pour empêcher l'écoulement de la masse fondueFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour établir une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Coude 90°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880256 | 159 | 54 | 256 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | 17,304 | - |
| 615690 | Coude 90°, SDR 11 | - | 39174000 | 615690 | 1 | 280 | 225 | 8 | 113 | RL4 | 10,110 | 1.105,20 | 1 | 1.293,10 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615690-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'applicationLe coude FRIALEN W90° est utilisé pour les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Pour W 90 > d 225 zones de soudage séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W90° s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage" pour la technique des gros tubes FRIALEN XL). | De bonnes raisons pour choisir le coude FRIALEN W90° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au milieu du manchon pour empêcher l'écoulement de la masse fondueFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour établir une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Coude 90°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880257 | 177 | 66 | 281 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | 11,098 | - |
| 616408 | Coude 90°, SDR 11 | - | 39174000 | 616408 | 1 | 310 | 250 | 6 | 128 | RL2 | 19,100 | 1.547,30 | 1 | 1.810,34 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616408-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'applicationLe coude FRIALEN W90° est utilisé pour les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Pour W 90 > d 225 zones de soudage séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W90° s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage" pour la technique des gros tubes FRIALEN XL). | De bonnes raisons pour choisir le coude FRIALEN W90° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au milieu du manchon pour empêcher l'écoulement de la masse fondueFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour établir une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Coude 90°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880258 | 251 | 80 | - | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | 21,53 | - |
| 616409 | Coude 90°, SDR 11 | - | 39174000 | 616409 | 1 | 350 | 280 | 2 | 139 | RL2 | 27,500 | 2.056,50 | 1 | 2.406,11 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616409-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'applicationLe coude FRIALEN W90° est utilisé pour les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Pour W 90 > d 225 zones de soudage séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W90° s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage" pour la technique des gros tubes FRIALEN XL). | De bonnes raisons pour choisir le coude FRIALEN W90° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au milieu du manchon pour empêcher l'écoulement de la masse fondueFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour établir une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Coude 90°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880259 | 307 | 84 | - | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | 30,6 | - |
| 616410 | Coude 90°, SDR 11 | - | 39174000 | 616410 | 1 | 396 | 315 | 2 | 150 | RL2 | 41,850 | 2.718,50 | 1 | 3.180,64 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616410-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'applicationLe coude FRIALEN W90° est utilisé pour les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Pour W 90 > d 225 zones de soudage séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W90° s'effectue par soudage FRIALEN - étanche et à force longitudinale.Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage" pour la technique des gros tubes FRIALEN XL). | De bonnes raisons pour choisir le coude FRIALEN W90° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au milieu du manchon pour empêcher l'écoulement de la masse fondueFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour établir une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Coude 90°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880260 | 329 | 80 | - | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | 45,67 | - |
Domaines d'application

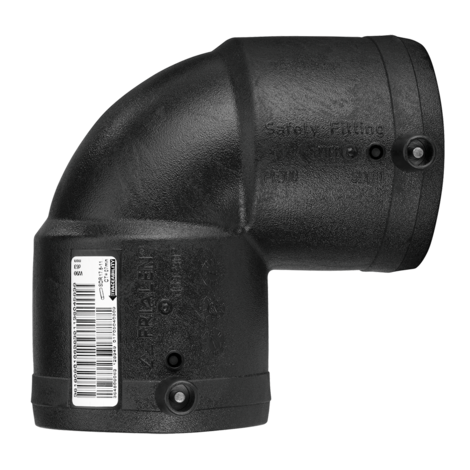

Le coude FRIALEN W90° est utilisé pour les changements de direction de canalisations en PE-HD.

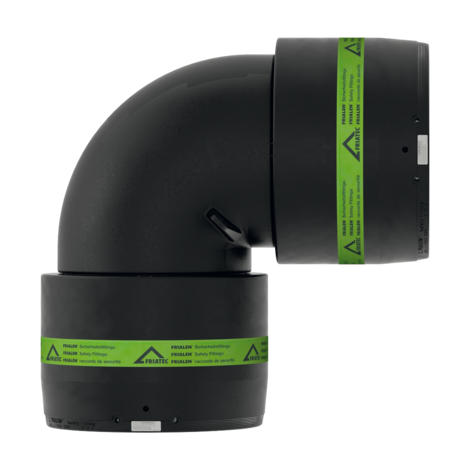

Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux de niveau SDR 11 à 17.6. Pour W 90 > d 225 zones de soudage séparées par côté de manchon.
Epaisseur de paroi minimale s min ≥ 3 mm.
Mise en œuvre d'autres niveaux SDR sur demande.
Veuillez tenir compte des marquages obligatoires directement sur le produit.
Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.
Instructions de traitement
Le soudage des extrémités de tuyaux avec le coude FRIALEN W90° s'effectue par soudage FRIALEN - étanche et à force longitudinale.
Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage" pour la technique des gros tubes FRIALEN XL).
De bonnes raisons pour choisir le coude FRIALEN W90° :
- Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)
- Zones de soudage extra larges
- Stabilité maximale grâce aux grandes épaisseurs de paroi
- Zones froides sur les faces frontales et au milieu du manchon pour empêcher l'écoulement de la masse fondue
- Filament chauffant exposé pour un transfert de chaleur direct sur le tube
- Faible espace annulaire pour établir une pression d'assemblage optimale dans la zone de soudage
- Contacts protégés contre les contacts accidentels
- Indicateur de soudage pour un contrôle visuel de la soudure
- Marquage permanent du lot
- Emballage individuel pour la protection contre les impuretés
- Code-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)
