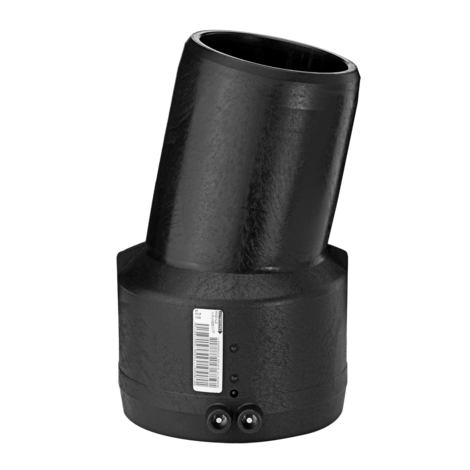

WS11 SDR 11
Coude 11° avec extrémité pointue, SDR 11
Coude WS11 SDR 11 avec extrémité pointue
- Gaz, eau et H2
- Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar
- Matériau : PE 100-RC
- Coude 11 degrés
- Changement de direction universel
- Combinaison multiple = angle de 22 degrés et 33 degrés réalisable.
- Technologie de sécurité
- Marque de contrôle DVGW : DV-8606AU2249
PE 100-RC SDR 11
Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz)
| Référence | Nom | info-bulle | Code produit d'origine | Article | Poids brut | QuantitИ de boНtes | D | d | Quantité par palette | rgb | Poids |
Prix 1 | BX | Prix ??VK | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | Fiche technique Texte 2 | Fiche technique Texte 1 | Titre du tableau | hwg | Titre | Marque | Matц┐б╘riau | qwProduct | qwSolution | Productbrand | Pilotage eau/gaz | Produit Plage | Categories | Application | product.detail.attribute.wiedemannArticle | ean1 | t1 | z | t2 | h | B | product.detail.attribute.Articlegruppe | product.detail.attribute.Group1Headline | product.detail.attribute.hierarchie1 | product.detail.attribute.hierarchie2 | product.detail.attribute.qw_measurement_system |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 616139 | Coude 11° avec extrémité pointue, SDR 11 | - | 39174000 | 616139 | 17,48 | 1 | 141 | 110 | 144 | RL9 | 0,920 | 157,30 | 8 | 184,06 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616139-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'applicationLe coude FRIALEN WS 11° est utilisé pour les changements de direction universels de canalisations PE-HD, même dans des espaces restreints. Grâce à des applications multiples, il est également possible d'obtenir des angles de 22°, 33°, etc... peuvent être atteints.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux des niveaux SDR 11 à 17.6. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marque de contrôle DVGW délivrée : DV-8606AU2249.Instructions de traitementLe soudage des extrémités de tube avec le coude FRIALEN WS 11° s'effectue par soudage FRIALEN - étanche et à force longitudinale. L'une des extrémités du tube est insérée et soudée dans le côté manchon du coude FRIALEN WS 11°, l'autre extrémité du tube est reliée et soudée à un manchon FRIALEN du côté de l'extrémité pointue du coude.Les extrémités des tuyaux sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225). | De bonnes raisons pour choisir l'équerre FRIALEN WS 11° :Changements de direction universels grâce à une utilisation multiple 11°/22°/33° ou 45° + 11° ...Flexibilité maximale lors du contournement d'obstacles et dans des espaces restreints grâce à la version avec manchon/extrémité pointueGrande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zone de soudage extra-large dans le manchonStabilité maximale grâce à une grande épaisseur de paroiZone froide à l'extrémité et au milieu du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Coude 11° avec extrémité pointue, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880218 | 4024926653726 | 79 | 14 | 82 | 32 | 151 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique |
| 616140 | Coude 11° avec extrémité pointue, SDR 11 | - | 39174000 | 616140 | 6,814 | 1 | 160 | 125 | 90 | RL9 | 1,260 | 216,10 | 5 | 252,85 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616140-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'applicationLe coude FRIALEN WS 11° est utilisé pour les changements de direction universels de canalisations PE-HD, même dans des espaces restreints. Grâce à des applications multiples, il est également possible d'obtenir des angles de 22°, 33°, etc... peuvent être atteints.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux des niveaux SDR 11 à 17.6. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marque de contrôle DVGW délivrée : DV-8606AU2249.Instructions de traitementLe soudage des extrémités de tube avec le coude FRIALEN WS 11° s'effectue par soudage FRIALEN - étanche et à force longitudinale. L'une des extrémités du tube est insérée et soudée dans le côté manchon du coude FRIALEN WS 11°, l'autre extrémité du tube est reliée et soudée à un manchon FRIALEN du côté de l'extrémité pointue du coude.Les extrémités des tuyaux sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225). | De bonnes raisons pour choisir l'équerre FRIALEN WS 11° :Changements de direction universels grâce à une utilisation multiple 11°/22°/33° ou 45° + 11° ...Flexibilité maximale lors du contournement d'obstacles et dans des espaces restreints grâce à la version avec manchon/extrémité pointueGrande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zone de soudage extra-large dans le manchonStabilité maximale grâce à une grande épaisseur de paroiZone froide à l'extrémité et au milieu du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Coude 11° avec extrémité pointue, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880219 | - | 84 | 15 | 87 | 34 | 168 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique |
| 616141 | Coude 11° avec extrémité pointue, SDR 11 | - | 39174000 | 616141 | 19,106 | 1 | 200 | 160 | 64 | RL9 | 2,270 | 413,40 | 8 | 483,69 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616141-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'applicationLe coude FRIALEN WS 11° est utilisé pour les changements de direction universels de canalisations PE-HD, même dans des espaces restreints. Grâce à des applications multiples, il est également possible d'obtenir des angles de 22°, 33°, etc... peuvent être atteints.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux des niveaux SDR 11 à 17.6. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marque de contrôle DVGW délivrée : DV-8606AU2249.Instructions de traitementLe soudage des extrémités de tube avec le coude FRIALEN WS 11° s'effectue par soudage FRIALEN - étanche et à force longitudinale. L'une des extrémités du tube est insérée et soudée dans le côté manchon du coude FRIALEN WS 11°, l'autre extrémité du tube est reliée et soudée à un manchon FRIALEN du côté de l'extrémité pointue du coude.Les extrémités des tuyaux sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225). | De bonnes raisons pour choisir l'équerre FRIALEN WS 11° :Changements de direction universels grâce à une utilisation multiple 11°/22°/33° ou 45° + 11° ...Flexibilité maximale lors du contournement d'obstacles et dans des espaces restreints grâce à la version avec manchon/extrémité pointueGrande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zone de soudage extra-large dans le manchonStabilité maximale grâce à une grande épaisseur de paroiZone froide à l'extrémité et au milieu du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Coude 11° avec extrémité pointue, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880220 | - | 93 | 20 | 98 | 50 | 206 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique |
| 616142 | Coude 11° avec extrémité pointue, SDR 11 | - | 39174000 | 616142 | 13,254 | 1 | 226 | 180 | 32 | RL9 | 3,070 | 535,40 | 4 | 626,43 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616142-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'applicationLe coude FRIALEN WS 11° est utilisé pour les changements de direction universels de canalisations PE-HD, même dans des espaces restreints. Grâce à des applications multiples, il est également possible d'obtenir des angles de 22°, 33°, etc... peuvent être atteints.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux des niveaux SDR 11 à 17.6. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marque de contrôle DVGW délivrée : DV-8606AU2249.Instructions de traitementLe soudage des extrémités de tube avec le coude FRIALEN WS 11° s'effectue par soudage FRIALEN - étanche et à force longitudinale. L'une des extrémités du tube est insérée et soudée dans le côté manchon du coude FRIALEN WS 11°, l'autre extrémité du tube est reliée et soudée à un manchon FRIALEN du côté de l'extrémité pointue du coude.Les extrémités des tuyaux sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225). | De bonnes raisons pour choisir l'équerre FRIALEN WS 11° :Changements de direction universels grâce à une utilisation multiple 11°/22°/33° ou 45° + 11° ...Flexibilité maximale lors du contournement d'obstacles et dans des espaces restreints grâce à la version avec manchon/extrémité pointueGrande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zone de soudage extra-large dans le manchonStabilité maximale grâce à une grande épaisseur de paroiZone froide à l'extrémité et au milieu du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Coude 11° avec extrémité pointue, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880221 | - | 100 | 22 | 105 | 50 | 230 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique |
| 616143 | Coude 11° avec extrémité pointue, SDR 11 | - | 39174000 | 616143 | 10,58 | 1 | 280 | 225 | 18 | RL9 | 5,290 | 922,30 | 2 | 1.079,10 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616143-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'applicationLe coude FRIALEN WS 11° est utilisé pour les changements de direction universels de canalisations PE-HD, même dans des espaces restreints. Grâce à des applications multiples, il est également possible d'obtenir des angles de 22°, 33°, etc... peuvent être atteints.Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux des niveaux SDR 11 à 17.6. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marque de contrôle DVGW délivrée : DV-8606AU2249.Instructions de traitementLe soudage des extrémités de tube avec le coude FRIALEN WS 11° s'effectue par soudage FRIALEN - étanche et à force longitudinale. L'une des extrémités du tube est insérée et soudée dans le côté manchon du coude FRIALEN WS 11°, l'autre extrémité du tube est reliée et soudée à un manchon FRIALEN du côté de l'extrémité pointue du coude.Les extrémités des tuyaux sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225). | De bonnes raisons pour choisir l'équerre FRIALEN WS 11° :Changements de direction universels grâce à une utilisation multiple 11°/22°/33° ou 45° + 11° ...Flexibilité maximale lors du contournement d'obstacles et dans des espaces restreints grâce à la version avec manchon/extrémité pointueGrande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zone de soudage extra-large dans le manchonStabilité maximale grâce à une grande épaisseur de paroiZone froide à l'extrémité et au milieu du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Coude 11° avec extrémité pointue, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880222 | 4024926653467 | 114 | 24 | 120 | 50 | 284 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique |
Domaines d'application
Le coude FRIALEN WS 11° est utilisé pour les changements de direction universels de canalisations PE-HD, même dans des espaces restreints. Grâce à des applications multiples, il est également possible d'obtenir des angles de 22°, 33°, etc... peuvent être atteints.
Les raccords de sécurité FRIALEN peuvent être soudés avec des tuyaux des niveaux SDR 11 à 17.6.
Autres niveaux SDR sur demande.
Veuillez tenir compte des marquages obligatoires directement sur le produit.
Marque de contrôle DVGW délivrée : DV-8606AU2249.
Instructions de traitement
Le soudage des extrémités de tube avec le coude FRIALEN WS 11° s'effectue par soudage FRIALEN - étanche et à force longitudinale. L'une des extrémités du tube est insérée et soudée dans le côté manchon du coude FRIALEN WS 11°, l'autre extrémité du tube est reliée et soudée à un manchon FRIALEN du côté de l'extrémité pointue du coude.
Les extrémités des tuyaux sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225).
De bonnes raisons pour choisir l'équerre FRIALEN WS 11° :
- Changements de direction universels grâce à une utilisation multiple 11°/22°/33° ou 45° + 11° ...
- Flexibilité maximale lors du contournement d'obstacles et dans des espaces restreints grâce à la version avec manchon/extrémité pointue
- Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)
- Zone de soudage extra-large dans le manchon
- Stabilité maximale grâce à une grande épaisseur de paroi
- Zone froide à l'extrémité et au milieu du manchon
- Filament chauffant exposé pour un transfert de chaleur direct sur le tube
- Faible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudage
- Contacts protégés contre les contacts accidentels
- Indicateur de soudage pour un contrôle visuel de la soudure
- Code-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)
