FRIASTOP M
Contrôleur de débit de gaz Sentry GS Système Maxitrol

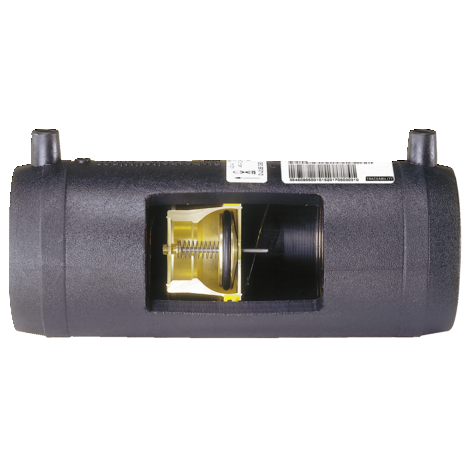

Contrôleur de débit de gaz FRIASTOP avec système Sentry GS de Maxitrol
- Gaz et H2 (100 %)
- Pression de service :
- Type Z et B MOP (gaz) 5 bar
- Type D MOP (gaz) 1 bar
- Matériau : PE 100-RC
- Dispositif de décharge pour les types D et Z
- Fonctionnement jusqu'à un mélange de 100 % d'hydrogène
- Technologie de sécurité
- Marques de contrôle DVGW : DV-8601AU2248 et DG-4360BO0438
Remarque:
Application 100 % hydrogène selon la réglementation actuelle.
PE 100-RC SDR 11
Pression de service maximale admissible Type Z, B : 5 bar (gaz), Type D : 1 bar (gaz)

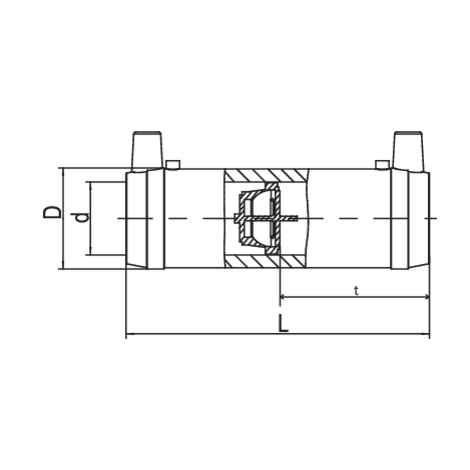

| Référence | Nom | info-bulle | Code produit d'origine | Article | QuantitИ de boНtes | D | d | Quantité par palette | t | rgb | Poids |
Prix 1 | BX | Prix ??VK | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | Fiche technique Texte 2 | Fiche technique Texte 1 | noteText | Titre du tableau | hwg | Titre | Marque | Matц┐б╘riau | qwProduct | qwSolution | Productbrand | Pilotage eau/gaz | Produit Plage | Categories | Pression de service |
VN | product.detail.attribute.Appel d'offres_Text | product.detail.attribute.Group1Headline | product.detail.attribute.hierarchie1 | product.detail.attribute.hierarchie2 | product.detail.attribute.qw_measurement_system | noteEnum | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 616187 | Contrôleur de débit de gaz Sentry GS Système Maxitrol | - | 84814090 | 616187 | 1 | 45 | 32 | 1280 | 65 | RL3 | 0,140 | 114,00 | 40 | 133,39 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616187-17 | PEJEL | {"Appel d'offres_Text" :"Manchon long FRIALONG avec contrôleur de débit de gaz intégré (Sentry GS) : FRIASTOP M, système Maxitrol (gaz)<\/P> <\/P>Caractéristiques:<\/P>Manchons à souder par filament chauffant en version longue FRIALONG avec dispositif de sécurité intégré qui empêche le débit de gaz en cas de détérioration du tuyau, par exemple. par exemple en raison de travaux d'excavation ou de forage, est automatiquement bloqué. Informations techniques et valeurs caractéristiques selon les indications du fabricant, voir également la fiche technique FRIALEN no. 49<\/li>Composant compact, liaison montée et testée en usine entre le manchon long FRIALONG et le contrôleur de débit de gaz<\/li><\/ul> <\/P>Manchon à souder à filament chauffant FRIALONG avec filaments chauffants exposés pour une transmission optimale de la chaleur.<\/li>Profondeur d'emboîtement extra-longue pour le guidage forcé des tubes<\/li>Zones de soudage extra-longues<\/li>Zones froides extra-longues sur les côtés frontaux et au centre pour éviter les fuites de matière fondue<\/li><\/ul>Autres caractéristiques :<\/P>Dimensionnement PE 100-RC\/ SDR 11<\/li>H2 ready 20. Ce produit est adapté à l'utilisation de 20% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH <\/li>Les deux côtés du tube peuvent être soudés en une seule opération<\/li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors de la soudure :Pose possible sans dispositif de maintien<\/li>Temps de refroidissement courts<\/li><\/ul><\/li>Emballage individuel dans un sachet en plastique avec instructions d'installation jointes Caractéristiques du produit, incl. Possibilité de fixation<\/li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante) <\/li>Marquage clair du sens de montage prescrit<\/li>Plaque signalétique avec indications de type selon DVGW-VP305-2<\/li>Code-barres pour le soudage entièrement automatisé<\/li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz<\/li>Toutes les informations peuvent être saisies dans la zone de contact.<\/li>Contacts de sécurité pour le raccordement fixe et sans contact des appareils de soudage<\/li>Traitement à très basse tension<\/li>SoudageIndicateurs pour la preuve visuelle du soudage effectué<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW FRIALONG selon, GW335 - B2<\/li>Certification DVGW contrôleur de débit de gaz selon VP305-2<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : Type Z, B : MOP (gaz) 5 bar, Type D : MOP (gaz) 1 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLe montage du FRIASTOPP s'effectue pour les conduites de gaz domestiques selon la fiche d'information DVGW G459-1 (12/03) pour des pressions de service de 25 mbar - 5 bar. Le FRIASTOPP est un dispositif de sécurité qui bloque automatiquement le flux de gaz en cas d'endommagement de la conduite, causé par exemple par des travaux de dragage ou de forage. Le FRIASTOPP s'installe de préférence dans la dérivation de la conduite principale vers la conduite domestique, juste après le robinet de prise de pression. Le choix du type Mertik Maxitrol se fait en fonction de la pression de service minimale du réseau et du débit requis en fonction de l'utilisateur.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17,6. Épaisseur de paroi minimale s min ≥ 3 mm. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : FRIALONG = DV-8601AU2248.Contrôleur de débit de gaz = DG-4360BO0438.Le type universel Z couvre de manière optimisée les exigences pratiques en matière de plage de pression de service et de débit requis. Le type Z dispose d'un orifice de décharge. Autres types sur demande.pmin - pmax: pression de service min. - max., ou pression d'entrée Maxitrol.VN: débit nominal à pmin - pmax, par rapport au gaz naturel d = 0,6 à l'état normal (1013,25 mbar, 15 °C) en m3/h.Type D, Z : Maxitrol avec dispositif de décharge, débit de décharge maximal D : 30 l/h à 100 mbar, Z : 30 l/h à 1 bar.Type B : Maxitrol sans dispositif de décharge, débit de fuite maximal : 3,0 l/h.Fonctionnement(voir également la fiche sur les caractéristiques techniques "Contrôleur de débit de gaz SENTRY GS pour conduites extérieures enterrées" de Maxitrol). Le FRIASTOPP est divisé en types D, B ou Z en fonction de la plage de pression du réseau. Il se ferme automatiquement en cas de débit de gaz défini, comme c'est typiquement le cas lorsque la conduite de gaz domestique est endommagée. L'interruption du flux de gaz est immédiate et brutale. Les types D et Z sont équipés d'un dispositif de décharge. La quantité de débordement qui se produit ici peut faire remonter la pression dans la conduite de gaz intacte, de sorte que le contrôleur de débit de gaz s'ouvre à nouveau automatiquement.Type D, Z : Maxitrol avec dispositif de décharge : les débits de décharge supérieurs à 30 l/h nécessitent des mesures de sécurité passives supplémentaires dans le bâtiment, conformément à DVGW-G459-1-B.Le type B sans orifice de décharge s'ouvre à nouveau en appliquant une contre-pression (environ la pression du réseau). Il n'est pas nécessaire de le rendre accessible à cet effet.Instructions de mise en œuvreLe FRIASTOPP doit être mis en œuvre conformément aux instructions de mise en service et d'installation jointes à chaque FRIASTOPP. Le refoulement de la ligne de gaz avec le FRIASTOPP est autorisé jusqu'à 10 bars d'air avec le contrôleur de débit de gaz ouvert.La pression du réseau d'utilisation de l'élément est indiquée sur la plaque signalétique :- plaque signalétique jaune (type Z) pour 35 mbar à 5 bar,- plaque signalétique orange (type D) pour 25 mbar à 1 bar,- plaque signalétique blanche (type B) pour 100 mbar à 5 bar. | L'utilisation de ce composant doit être signalée sur le dispositif d'arrêt principal de la maison (l'étiquette adhésive correspondante ou la carte d'identité est comprise dans la livraison). Le soudage du FRIASTOPP avec la conduite de raccordement domestique en PE-HD s'effectue par soudage FRIALEN - de manière étanche et par adhérence longitudinale.Le montage est préparé (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de branchement et de distribution jusqu'à d 225).De bonnes raisons pour le FRIASTOPP :Combinaison fabriquée en usine du manchon long FRIALEN FRIALONG et du contrôleur de débit de gaz Maxitrol.Le raccourcissement des zones froides par le GS intégré est plus que compensé par rapport au manchon standard.Sécurité de mise en œuvre accrue en cas d'utilisation de collets annulaires dans la zone de raccordement domestiqueLe filament chauffant exposé et les zones de soudure particulièrement larges permettent un transfert de chaleur optimal.Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)Le contrôleur de débit de gazest ajusté avec précision en usine (VN),a une faible perte de pression,est largement insensible à l'encrassement du gazest déjà utilisé des centaines de milliers de fois en Allemagne avec ce principe de fonctionnement.Possibilité d'augmenter la pression de la basse pression à la moyenne pression si le réseau est adapté.Type Z : utilisation universelle de 35 mbar à 5 bar, stockage simple, pas de risque de confusion, peu de formation nécessaire au sein de l'entreprise. | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11Pression de service maximale admissible Type Z, B : 5 bar (gaz), Type D : 1 bar (gaz) | INF | Contrôleur de débit de gaz Sentry GS Système Maxitrol | FRIATEC | PE 100-RC | Valves | Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 35 mbar - 5 bar | 17 - 40 | Manchon long FRIALONG avec contrôleur de débit de gaz intégré (Sentry GS) : FRIASTOP M, système Maxitrol (gaz)</P> </P>Caractéristiques:</P>Manchons à souder par filament chauffant en version longue FRIALONG avec dispositif de sécurité intégré qui empêche le débit de gaz en cas de détérioration du tuyau, par exemple. par exemple en raison de travaux d'excavation ou de forage, est automatiquement bloqué. Informations techniques et valeurs caractéristiques selon les indications du fabricant, voir également la fiche technique FRIALEN no. 49</li>Composant compact, liaison montée et testée en usine entre le manchon long FRIALONG et le contrôleur de débit de gaz</li></ul> </P>Manchon à souder à filament chauffant FRIALONG avec filaments chauffants exposés pour une transmission optimale de la chaleur.</li>Profondeur d'emboîtement extra-longue pour le guidage forcé des tubes</li>Zones de soudage extra-longues</li>Zones froides extra-longues sur les côtés frontaux et au centre pour éviter les fuites de matière fondue</li></ul>Autres caractéristiques :</P>Dimensionnement PE 100-RC/ SDR 11</li>H2 ready 20. Ce produit est adapté à l'utilisation de 20% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH </li>Les deux côtés du tube peuvent être soudés en une seule opération</li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors de la soudure :Pose possible sans dispositif de maintien</li>Temps de refroidissement courts</li></ul></li>Emballage individuel dans un sachet en plastique avec instructions d'installation jointes Caractéristiques du produit, incl. Possibilité de fixation</li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante) </li>Marquage clair du sens de montage prescrit</li>Plaque signalétique avec indications de type selon DVGW-VP305-2</li>Code-barres pour le soudage entièrement automatisé</li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz</li>Toutes les informations peuvent être saisies dans la zone de contact.</li>Contacts de sécurité pour le raccordement fixe et sans contact des appareils de soudage</li>Traitement à très basse tension</li>SoudageIndicateurs pour la preuve visuelle du soudage effectué</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW FRIALONG selon, GW335 - B2</li>Certification DVGW contrôleur de débit de gaz selon VP305-2</li></ul> | PE 100 SDR 11</P>Pression de service : Type Z, B : MOP (gaz) 5 bar, Type D : MOP (gaz) 1 bar</P> | FRIALEN raccords de sécurité | FRIALEN vannes / valves | métrique | - | |
| 616188 | Contrôleur de débit de gaz Sentry GS Système Maxitrol | - | 84814090 | 616188 | 30 | 54 | 40 | 960 | 71 | RL3 | 0,220 | 191,80 | 30 | 224,42 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616188-17 | PEJEL | {"Appel d'offres_Text" :"Manchon long FRIALONG avec contrôleur de débit de gaz intégré (Sentry GS) : FRIASTOP M, système Maxitrol (gaz)<\/P> <\/P>Caractéristiques:<\/P>Manchons à souder par filament chauffant en version longue FRIALONG avec dispositif de sécurité intégré qui empêche le débit de gaz en cas de détérioration du tuyau, par exemple. par exemple en raison de travaux d'excavation ou de forage, est automatiquement bloqué. Informations techniques et valeurs caractéristiques selon les indications du fabricant, voir également la fiche technique FRIALEN no. 49<\/li>Composant compact, liaison montée et testée en usine entre le manchon long FRIALONG et le contrôleur de débit de gaz<\/li><\/ul> <\/P>Manchon à souder à filament chauffant FRIALONG avec filaments chauffants exposés pour une transmission optimale de la chaleur.<\/li>Profondeur d'emboîtement extra-longue pour le guidage forcé des tubes<\/li>Zones de soudage extra-longues<\/li>Zones froides extra-longues sur les côtés frontaux et au centre pour éviter les fuites de matière fondue<\/li><\/ul>Autres caractéristiques :<\/P>Dimensionnement PE 100-RC\/ SDR 11<\/li>H2 ready 20. Ce produit est adapté à l'utilisation de 20% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH <\/li>Les deux côtés du tube peuvent être soudés en une seule opération<\/li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors de la soudure :Pose possible sans dispositif de maintien<\/li>Temps de refroidissement courts<\/li><\/ul><\/li>Emballage individuel dans un sachet en plastique avec instructions d'installation jointes Caractéristiques du produit, incl. Possibilité de fixation<\/li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante) <\/li>Marquage clair du sens de montage prescrit<\/li>Plaque signalétique avec indications de type selon DVGW-VP305-2<\/li>Code-barres pour le soudage entièrement automatisé<\/li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz<\/li>Toutes les informations peuvent être saisies dans la zone de contact.<\/li>Contacts de sécurité pour le raccordement fixe et sans contact des appareils de soudage<\/li>Traitement à très basse tension<\/li>SoudageIndicateurs pour la preuve visuelle du soudage effectué<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW FRIALONG selon, GW335 - B2<\/li>Certification DVGW contrôleur de débit de gaz selon VP305-2<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : Type Z, B : MOP (gaz) 5 bar, Type D : MOP (gaz) 1 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLe montage du FRIASTOPP s'effectue pour les conduites de gaz domestiques selon la fiche d'information DVGW G459-1 (12/03) pour des pressions de service de 25 mbar - 5 bar. Le FRIASTOPP est un dispositif de sécurité qui bloque automatiquement le flux de gaz en cas d'endommagement de la conduite, causé par exemple par des travaux de dragage ou de forage. Le FRIASTOPP s'installe de préférence dans la dérivation de la conduite principale vers la conduite domestique, juste après le robinet de prise de pression. Le choix du type Mertik Maxitrol se fait en fonction de la pression de service minimale du réseau et du débit requis en fonction de l'utilisateur.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17,6. Épaisseur de paroi minimale s min ≥ 3 mm. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : FRIALONG = DV-8601AU2248.Contrôleur de débit de gaz = DG-4360BO0438.Le type universel Z couvre de manière optimisée les exigences pratiques en matière de plage de pression de service et de débit requis. Le type Z dispose d'un orifice de décharge. Autres types sur demande.pmin - pmax: pression de service min. - max., ou pression d'entrée Maxitrol.VN: débit nominal à pmin - pmax, par rapport au gaz naturel d = 0,6 à l'état normal (1013,25 mbar, 15 °C) en m3/h.Type D, Z : Maxitrol avec dispositif de décharge, débit de décharge maximal D : 30 l/h à 100 mbar, Z : 30 l/h à 1 bar.Type B : Maxitrol sans dispositif de décharge, débit de fuite maximal : 3,0 l/h.Fonctionnement(voir également la fiche sur les caractéristiques techniques "Contrôleur de débit de gaz SENTRY GS pour conduites extérieures enterrées" de Maxitrol). Le FRIASTOPP est divisé en types D, B ou Z en fonction de la plage de pression du réseau. Il se ferme automatiquement en cas de débit de gaz défini, comme c'est typiquement le cas lorsque la conduite de gaz domestique est endommagée. L'interruption du flux de gaz est immédiate et brutale. Les types D et Z sont équipés d'un dispositif de décharge. La quantité de débordement qui se produit ici peut faire remonter la pression dans la conduite de gaz intacte, de sorte que le contrôleur de débit de gaz s'ouvre à nouveau automatiquement.Type D, Z : Maxitrol avec dispositif de décharge : les débits de décharge supérieurs à 30 l/h nécessitent des mesures de sécurité passives supplémentaires dans le bâtiment, conformément à DVGW-G459-1-B.Le type B sans orifice de décharge s'ouvre à nouveau en appliquant une contre-pression (environ la pression du réseau). Il n'est pas nécessaire de le rendre accessible à cet effet.Instructions de mise en œuvreLe FRIASTOPP doit être mis en œuvre conformément aux instructions de mise en service et d'installation jointes à chaque FRIASTOPP. Le refoulement de la ligne de gaz avec le FRIASTOPP est autorisé jusqu'à 10 bars d'air avec le contrôleur de débit de gaz ouvert.La pression du réseau d'utilisation de l'élément est indiquée sur la plaque signalétique :- plaque signalétique jaune (type Z) pour 35 mbar à 5 bar,- plaque signalétique orange (type D) pour 25 mbar à 1 bar,- plaque signalétique blanche (type B) pour 100 mbar à 5 bar. | L'utilisation de ce composant doit être signalée sur le dispositif d'arrêt principal de la maison (l'étiquette adhésive correspondante ou la carte d'identité est comprise dans la livraison). Le soudage du FRIASTOPP avec la conduite de raccordement domestique en PE-HD s'effectue par soudage FRIALEN - de manière étanche et par adhérence longitudinale.Le montage est préparé (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de branchement et de distribution jusqu'à d 225).De bonnes raisons pour le FRIASTOPP :Combinaison fabriquée en usine du manchon long FRIALEN FRIALONG et du contrôleur de débit de gaz Maxitrol.Le raccourcissement des zones froides par le GS intégré est plus que compensé par rapport au manchon standard.Sécurité de mise en œuvre accrue en cas d'utilisation de collets annulaires dans la zone de raccordement domestiqueLe filament chauffant exposé et les zones de soudure particulièrement larges permettent un transfert de chaleur optimal.Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)Le contrôleur de débit de gazest ajusté avec précision en usine (VN),a une faible perte de pression,est largement insensible à l'encrassement du gazest déjà utilisé des centaines de milliers de fois en Allemagne avec ce principe de fonctionnement.Possibilité d'augmenter la pression de la basse pression à la moyenne pression si le réseau est adapté.Type Z : utilisation universelle de 35 mbar à 5 bar, stockage simple, pas de risque de confusion, peu de formation nécessaire au sein de l'entreprise. | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11Pression de service maximale admissible Type Z, B : 5 bar (gaz), Type D : 1 bar (gaz) | INF | Contrôleur de débit de gaz Sentry GS Système Maxitrol | FRIATEC | PE 100-RC | Valves | Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 35 mbar - 5 bar | 26 - 62 | Manchon long FRIALONG avec contrôleur de débit de gaz intégré (Sentry GS) : FRIASTOP M, système Maxitrol (gaz)</P> </P>Caractéristiques:</P>Manchons à souder par filament chauffant en version longue FRIALONG avec dispositif de sécurité intégré qui empêche le débit de gaz en cas de détérioration du tuyau, par exemple. par exemple en raison de travaux d'excavation ou de forage, est automatiquement bloqué. Informations techniques et valeurs caractéristiques selon les indications du fabricant, voir également la fiche technique FRIALEN no. 49</li>Composant compact, liaison montée et testée en usine entre le manchon long FRIALONG et le contrôleur de débit de gaz</li></ul> </P>Manchon à souder à filament chauffant FRIALONG avec filaments chauffants exposés pour une transmission optimale de la chaleur.</li>Profondeur d'emboîtement extra-longue pour le guidage forcé des tubes</li>Zones de soudage extra-longues</li>Zones froides extra-longues sur les côtés frontaux et au centre pour éviter les fuites de matière fondue</li></ul>Autres caractéristiques :</P>Dimensionnement PE 100-RC/ SDR 11</li>H2 ready 20. Ce produit est adapté à l'utilisation de 20% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH </li>Les deux côtés du tube peuvent être soudés en une seule opération</li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors de la soudure :Pose possible sans dispositif de maintien</li>Temps de refroidissement courts</li></ul></li>Emballage individuel dans un sachet en plastique avec instructions d'installation jointes Caractéristiques du produit, incl. Possibilité de fixation</li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante) </li>Marquage clair du sens de montage prescrit</li>Plaque signalétique avec indications de type selon DVGW-VP305-2</li>Code-barres pour le soudage entièrement automatisé</li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz</li>Toutes les informations peuvent être saisies dans la zone de contact.</li>Contacts de sécurité pour le raccordement fixe et sans contact des appareils de soudage</li>Traitement à très basse tension</li>SoudageIndicateurs pour la preuve visuelle du soudage effectué</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW FRIALONG selon, GW335 - B2</li>Certification DVGW contrôleur de débit de gaz selon VP305-2</li></ul> | PE 100 SDR 11</P>Pression de service : Type Z, B : MOP (gaz) 5 bar, Type D : MOP (gaz) 1 bar</P> | FRIALEN raccords de sécurité | FRIALEN vannes / valves | métrique | 1 | 1 |
| 616189 | Contrôleur de débit de gaz Sentry GS Système Maxitrol | - | 84814090 | 616189 | 1 | 68 | 50 | 512 | 85 | RL3 | 0,380 | 248,90 | 16 | 291,22 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616189-17 | PEJEL | {"Appel d'offres_Text" :"Manchon long FRIALONG avec contrôleur de débit de gaz intégré (Sentry GS) : FRIASTOP M, système Maxitrol (gaz)<\/P> <\/P>Caractéristiques:<\/P>Manchons à souder par filament chauffant en version longue FRIALONG avec dispositif de sécurité intégré qui empêche le débit de gaz en cas de détérioration du tuyau, par exemple. par exemple en raison de travaux d'excavation ou de forage, est automatiquement bloqué. Informations techniques et valeurs caractéristiques selon les indications du fabricant, voir également la fiche technique FRIALEN no. 49<\/li>Composant compact, liaison montée et testée en usine entre le manchon long FRIALONG et le contrôleur de débit de gaz<\/li><\/ul> <\/P>Manchon à souder à filament chauffant FRIALONG avec filaments chauffants exposés pour une transmission optimale de la chaleur.<\/li>Profondeur d'emboîtement extra-longue pour le guidage forcé des tubes<\/li>Zones de soudage extra-longues<\/li>Zones froides extra-longues sur les côtés frontaux et au centre pour éviter les fuites de matière fondue<\/li><\/ul>Autres caractéristiques :<\/P>Dimensionnement PE 100-RC\/ SDR 11<\/li>H2 ready 20. Ce produit est adapté à l'utilisation de 20% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH <\/li>Les deux côtés du tube peuvent être soudés en une seule opération<\/li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors de la soudure :Pose possible sans dispositif de maintien<\/li>Temps de refroidissement courts<\/li><\/ul><\/li>Emballage individuel dans un sachet en plastique avec instructions d'installation jointes Caractéristiques du produit, incl. Possibilité de fixation<\/li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante) <\/li>Marquage clair du sens de montage prescrit<\/li>Plaque signalétique avec indications de type selon DVGW-VP305-2<\/li>Code-barres pour le soudage entièrement automatisé<\/li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz<\/li>Toutes les informations peuvent être saisies dans la zone de contact.<\/li>Contacts de sécurité pour le raccordement fixe et sans contact des appareils de soudage<\/li>Traitement à très basse tension<\/li>SoudageIndicateurs pour la preuve visuelle du soudage effectué<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW FRIALONG selon, GW335 - B2<\/li>Certification DVGW contrôleur de débit de gaz selon VP305-2<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : Type Z, B : MOP (gaz) 5 bar, Type D : MOP (gaz) 1 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLe montage du FRIASTOPP s'effectue pour les conduites de gaz domestiques selon la fiche d'information DVGW G459-1 (12/03) pour des pressions de service de 25 mbar - 5 bar. Le FRIASTOPP est un dispositif de sécurité qui bloque automatiquement le flux de gaz en cas d'endommagement de la conduite, causé par exemple par des travaux de dragage ou de forage. Le FRIASTOPP s'installe de préférence dans la dérivation de la conduite principale vers la conduite domestique, juste après le robinet de prise de pression. Le choix du type Mertik Maxitrol se fait en fonction de la pression de service minimale du réseau et du débit requis en fonction de l'utilisateur.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17,6. Épaisseur de paroi minimale s min ≥ 3 mm. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : FRIALONG = DV-8601AU2248.Contrôleur de débit de gaz = DG-4360BO0438.Le type universel Z couvre de manière optimisée les exigences pratiques en matière de plage de pression de service et de débit requis. Le type Z dispose d'un orifice de décharge. Autres types sur demande.pmin - pmax: pression de service min. - max., ou pression d'entrée Maxitrol.VN: débit nominal à pmin - pmax, par rapport au gaz naturel d = 0,6 à l'état normal (1013,25 mbar, 15 °C) en m3/h.Type D, Z : Maxitrol avec dispositif de décharge, débit de décharge maximal D : 30 l/h à 100 mbar, Z : 30 l/h à 1 bar.Type B : Maxitrol sans dispositif de décharge, débit de fuite maximal : 3,0 l/h.Fonctionnement(voir également la fiche sur les caractéristiques techniques "Contrôleur de débit de gaz SENTRY GS pour conduites extérieures enterrées" de Maxitrol). Le FRIASTOPP est divisé en types D, B ou Z en fonction de la plage de pression du réseau. Il se ferme automatiquement en cas de débit de gaz défini, comme c'est typiquement le cas lorsque la conduite de gaz domestique est endommagée. L'interruption du flux de gaz est immédiate et brutale. Les types D et Z sont équipés d'un dispositif de décharge. La quantité de débordement qui se produit ici peut faire remonter la pression dans la conduite de gaz intacte, de sorte que le contrôleur de débit de gaz s'ouvre à nouveau automatiquement.Type D, Z : Maxitrol avec dispositif de décharge : les débits de décharge supérieurs à 30 l/h nécessitent des mesures de sécurité passives supplémentaires dans le bâtiment, conformément à DVGW-G459-1-B.Le type B sans orifice de décharge s'ouvre à nouveau en appliquant une contre-pression (environ la pression du réseau). Il n'est pas nécessaire de le rendre accessible à cet effet.Instructions de mise en œuvreLe FRIASTOPP doit être mis en œuvre conformément aux instructions de mise en service et d'installation jointes à chaque FRIASTOPP. Le refoulement de la ligne de gaz avec le FRIASTOPP est autorisé jusqu'à 10 bars d'air avec le contrôleur de débit de gaz ouvert.La pression du réseau d'utilisation de l'élément est indiquée sur la plaque signalétique :- plaque signalétique jaune (type Z) pour 35 mbar à 5 bar,- plaque signalétique orange (type D) pour 25 mbar à 1 bar,- plaque signalétique blanche (type B) pour 100 mbar à 5 bar. | L'utilisation de ce composant doit être signalée sur le dispositif d'arrêt principal de la maison (l'étiquette adhésive correspondante ou la carte d'identité est comprise dans la livraison). Le soudage du FRIASTOPP avec la conduite de raccordement domestique en PE-HD s'effectue par soudage FRIALEN - de manière étanche et par adhérence longitudinale.Le montage est préparé (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de branchement et de distribution jusqu'à d 225).De bonnes raisons pour le FRIASTOPP :Combinaison fabriquée en usine du manchon long FRIALEN FRIALONG et du contrôleur de débit de gaz Maxitrol.Le raccourcissement des zones froides par le GS intégré est plus que compensé par rapport au manchon standard.Sécurité de mise en œuvre accrue en cas d'utilisation de collets annulaires dans la zone de raccordement domestiqueLe filament chauffant exposé et les zones de soudure particulièrement larges permettent un transfert de chaleur optimal.Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)Le contrôleur de débit de gazest ajusté avec précision en usine (VN),a une faible perte de pression,est largement insensible à l'encrassement du gazest déjà utilisé des centaines de milliers de fois en Allemagne avec ce principe de fonctionnement.Possibilité d'augmenter la pression de la basse pression à la moyenne pression si le réseau est adapté.Type Z : utilisation universelle de 35 mbar à 5 bar, stockage simple, pas de risque de confusion, peu de formation nécessaire au sein de l'entreprise. | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11Pression de service maximale admissible Type Z, B : 5 bar (gaz), Type D : 1 bar (gaz) | INF | Contrôleur de débit de gaz Sentry GS Système Maxitrol | FRIATEC | PE 100-RC | Valves | Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 35 mbar - 5 bar | 41 - 99 | Manchon long FRIALONG avec contrôleur de débit de gaz intégré (Sentry GS) : FRIASTOP M, système Maxitrol (gaz)</P> </P>Caractéristiques:</P>Manchons à souder par filament chauffant en version longue FRIALONG avec dispositif de sécurité intégré qui empêche le débit de gaz en cas de détérioration du tuyau, par exemple. par exemple en raison de travaux d'excavation ou de forage, est automatiquement bloqué. Informations techniques et valeurs caractéristiques selon les indications du fabricant, voir également la fiche technique FRIALEN no. 49</li>Composant compact, liaison montée et testée en usine entre le manchon long FRIALONG et le contrôleur de débit de gaz</li></ul> </P>Manchon à souder à filament chauffant FRIALONG avec filaments chauffants exposés pour une transmission optimale de la chaleur.</li>Profondeur d'emboîtement extra-longue pour le guidage forcé des tubes</li>Zones de soudage extra-longues</li>Zones froides extra-longues sur les côtés frontaux et au centre pour éviter les fuites de matière fondue</li></ul>Autres caractéristiques :</P>Dimensionnement PE 100-RC/ SDR 11</li>H2 ready 20. Ce produit est adapté à l'utilisation de 20% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH </li>Les deux côtés du tube peuvent être soudés en une seule opération</li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors de la soudure :Pose possible sans dispositif de maintien</li>Temps de refroidissement courts</li></ul></li>Emballage individuel dans un sachet en plastique avec instructions d'installation jointes Caractéristiques du produit, incl. Possibilité de fixation</li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante) </li>Marquage clair du sens de montage prescrit</li>Plaque signalétique avec indications de type selon DVGW-VP305-2</li>Code-barres pour le soudage entièrement automatisé</li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz</li>Toutes les informations peuvent être saisies dans la zone de contact.</li>Contacts de sécurité pour le raccordement fixe et sans contact des appareils de soudage</li>Traitement à très basse tension</li>SoudageIndicateurs pour la preuve visuelle du soudage effectué</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW FRIALONG selon, GW335 - B2</li>Certification DVGW contrôleur de débit de gaz selon VP305-2</li></ul> | PE 100 SDR 11</P>Pression de service : Type Z, B : MOP (gaz) 5 bar, Type D : MOP (gaz) 1 bar</P> | FRIALEN raccords de sécurité | FRIALEN vannes / valves | métrique | - | |
| 616190 | Contrôleur de débit de gaz Sentry GS Système Maxitrol | - | 84814090 | 616190 | 1 | 82 | 63 | 320 | 96 | RL3 | 0,530 | 303,20 | 10 | 354,76 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616190-17 | PEJEL | {"Appel d'offres_Text" :"Manchon long FRIALONG avec contrôleur de débit de gaz intégré (Sentry GS) : FRIASTOP M, système Maxitrol (gaz)<\/P> <\/P>Caractéristiques:<\/P>Manchons à souder par filament chauffant en version longue FRIALONG avec dispositif de sécurité intégré qui empêche le débit de gaz en cas de détérioration du tuyau, par exemple. par exemple en raison de travaux d'excavation ou de forage, est automatiquement bloqué. Informations techniques et valeurs caractéristiques selon les indications du fabricant, voir également la fiche technique FRIALEN no. 49<\/li>Composant compact, liaison montée et testée en usine entre le manchon long FRIALONG et le contrôleur de débit de gaz<\/li><\/ul> <\/P>Manchon à souder à filament chauffant FRIALONG avec filaments chauffants exposés pour une transmission optimale de la chaleur.<\/li>Profondeur d'emboîtement extra-longue pour le guidage forcé des tubes<\/li>Zones de soudage extra-longues<\/li>Zones froides extra-longues sur les côtés frontaux et au centre pour éviter les fuites de matière fondue<\/li><\/ul>Autres caractéristiques :<\/P>Dimensionnement PE 100-RC\/ SDR 11<\/li>H2 ready 20. Ce produit est adapté à l'utilisation de 20% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH <\/li>Les deux côtés du tube peuvent être soudés en une seule opération<\/li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors de la soudure :Pose possible sans dispositif de maintien<\/li>Temps de refroidissement courts<\/li><\/ul><\/li>Emballage individuel dans un sachet en plastique avec instructions d'installation jointes Caractéristiques du produit, incl. Possibilité de fixation<\/li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante) <\/li>Marquage clair du sens de montage prescrit<\/li>Plaque signalétique avec indications de type selon DVGW-VP305-2<\/li>Code-barres pour le soudage entièrement automatisé<\/li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz<\/li>Toutes les informations peuvent être saisies dans la zone de contact.<\/li>Contacts de sécurité pour le raccordement fixe et sans contact des appareils de soudage<\/li>Traitement à très basse tension<\/li>SoudageIndicateurs pour la preuve visuelle du soudage effectué<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW FRIALONG selon, GW335 - B2<\/li>Certification DVGW contrôleur de débit de gaz selon VP305-2<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : Type Z, B : MOP (gaz) 5 bar, Type D : MOP (gaz) 1 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLe montage du FRIASTOPP s'effectue pour les conduites de gaz domestiques selon la fiche d'information DVGW G459-1 (12/03) pour des pressions de service de 25 mbar - 5 bar. Le FRIASTOPP est un dispositif de sécurité qui bloque automatiquement le flux de gaz en cas d'endommagement de la conduite, causé par exemple par des travaux de dragage ou de forage. Le FRIASTOPP s'installe de préférence dans la dérivation de la conduite principale vers la conduite domestique, juste après le robinet de prise de pression. Le choix du type Mertik Maxitrol se fait en fonction de la pression de service minimale du réseau et du débit requis en fonction de l'utilisateur.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17,6. Épaisseur de paroi minimale s min ≥ 3 mm. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : FRIALONG = DV-8601AU2248.Contrôleur de débit de gaz = DG-4360BO0438.Le type universel Z couvre de manière optimisée les exigences pratiques en matière de plage de pression de service et de débit requis. Le type Z dispose d'un orifice de décharge. Autres types sur demande.pmin - pmax: pression de service min. - max., ou pression d'entrée Maxitrol.VN: débit nominal à pmin - pmax, par rapport au gaz naturel d = 0,6 à l'état normal (1013,25 mbar, 15 °C) en m3/h.Type D, Z : Maxitrol avec dispositif de décharge, débit de décharge maximal D : 30 l/h à 100 mbar, Z : 30 l/h à 1 bar.Type B : Maxitrol sans dispositif de décharge, débit de fuite maximal : 3,0 l/h.Fonctionnement(voir également la fiche sur les caractéristiques techniques "Contrôleur de débit de gaz SENTRY GS pour conduites extérieures enterrées" de Maxitrol). Le FRIASTOPP est divisé en types D, B ou Z en fonction de la plage de pression du réseau. Il se ferme automatiquement en cas de débit de gaz défini, comme c'est typiquement le cas lorsque la conduite de gaz domestique est endommagée. L'interruption du flux de gaz est immédiate et brutale. Les types D et Z sont équipés d'un dispositif de décharge. La quantité de débordement qui se produit ici peut faire remonter la pression dans la conduite de gaz intacte, de sorte que le contrôleur de débit de gaz s'ouvre à nouveau automatiquement.Type D, Z : Maxitrol avec dispositif de décharge : les débits de décharge supérieurs à 30 l/h nécessitent des mesures de sécurité passives supplémentaires dans le bâtiment, conformément à DVGW-G459-1-B.Le type B sans orifice de décharge s'ouvre à nouveau en appliquant une contre-pression (environ la pression du réseau). Il n'est pas nécessaire de le rendre accessible à cet effet.Instructions de mise en œuvreLe FRIASTOPP doit être mis en œuvre conformément aux instructions de mise en service et d'installation jointes à chaque FRIASTOPP. Le refoulement de la ligne de gaz avec le FRIASTOPP est autorisé jusqu'à 10 bars d'air avec le contrôleur de débit de gaz ouvert.La pression du réseau d'utilisation de l'élément est indiquée sur la plaque signalétique :- plaque signalétique jaune (type Z) pour 35 mbar à 5 bar,- plaque signalétique orange (type D) pour 25 mbar à 1 bar,- plaque signalétique blanche (type B) pour 100 mbar à 5 bar. | L'utilisation de ce composant doit être signalée sur le dispositif d'arrêt principal de la maison (l'étiquette adhésive correspondante ou la carte d'identité est comprise dans la livraison). Le soudage du FRIASTOPP avec la conduite de raccordement domestique en PE-HD s'effectue par soudage FRIALEN - de manière étanche et par adhérence longitudinale.Le montage est préparé (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de branchement et de distribution jusqu'à d 225).De bonnes raisons pour le FRIASTOPP :Combinaison fabriquée en usine du manchon long FRIALEN FRIALONG et du contrôleur de débit de gaz Maxitrol.Le raccourcissement des zones froides par le GS intégré est plus que compensé par rapport au manchon standard.Sécurité de mise en œuvre accrue en cas d'utilisation de collets annulaires dans la zone de raccordement domestiqueLe filament chauffant exposé et les zones de soudure particulièrement larges permettent un transfert de chaleur optimal.Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)Le contrôleur de débit de gazest ajusté avec précision en usine (VN),a une faible perte de pression,est largement insensible à l'encrassement du gazest déjà utilisé des centaines de milliers de fois en Allemagne avec ce principe de fonctionnement.Possibilité d'augmenter la pression de la basse pression à la moyenne pression si le réseau est adapté.Type Z : utilisation universelle de 35 mbar à 5 bar, stockage simple, pas de risque de confusion, peu de formation nécessaire au sein de l'entreprise. | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11Pression de service maximale admissible Type Z, B : 5 bar (gaz), Type D : 1 bar (gaz) | INF | Contrôleur de débit de gaz Sentry GS Système Maxitrol | FRIATEC | PE 100-RC | Valves | Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 35 mbar - 5 bar | 66 - 158 | Manchon long FRIALONG avec contrôleur de débit de gaz intégré (Sentry GS) : FRIASTOP M, système Maxitrol (gaz)</P> </P>Caractéristiques:</P>Manchons à souder par filament chauffant en version longue FRIALONG avec dispositif de sécurité intégré qui empêche le débit de gaz en cas de détérioration du tuyau, par exemple. par exemple en raison de travaux d'excavation ou de forage, est automatiquement bloqué. Informations techniques et valeurs caractéristiques selon les indications du fabricant, voir également la fiche technique FRIALEN no. 49</li>Composant compact, liaison montée et testée en usine entre le manchon long FRIALONG et le contrôleur de débit de gaz</li></ul> </P>Manchon à souder à filament chauffant FRIALONG avec filaments chauffants exposés pour une transmission optimale de la chaleur.</li>Profondeur d'emboîtement extra-longue pour le guidage forcé des tubes</li>Zones de soudage extra-longues</li>Zones froides extra-longues sur les côtés frontaux et au centre pour éviter les fuites de matière fondue</li></ul>Autres caractéristiques :</P>Dimensionnement PE 100-RC/ SDR 11</li>H2 ready 20. Ce produit est adapté à l'utilisation de 20% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH </li>Les deux côtés du tube peuvent être soudés en une seule opération</li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors de la soudure :Pose possible sans dispositif de maintien</li>Temps de refroidissement courts</li></ul></li>Emballage individuel dans un sachet en plastique avec instructions d'installation jointes Caractéristiques du produit, incl. Possibilité de fixation</li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante) </li>Marquage clair du sens de montage prescrit</li>Plaque signalétique avec indications de type selon DVGW-VP305-2</li>Code-barres pour le soudage entièrement automatisé</li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz</li>Toutes les informations peuvent être saisies dans la zone de contact.</li>Contacts de sécurité pour le raccordement fixe et sans contact des appareils de soudage</li>Traitement à très basse tension</li>SoudageIndicateurs pour la preuve visuelle du soudage effectué</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW FRIALONG selon, GW335 - B2</li>Certification DVGW contrôleur de débit de gaz selon VP305-2</li></ul> | PE 100 SDR 11</P>Pression de service : Type Z, B : MOP (gaz) 5 bar, Type D : MOP (gaz) 1 bar</P> | FRIALEN raccords de sécurité | FRIALEN vannes / valves | métrique | - | |
| 616191 | Contrôleur de débit de gaz Sentry GS Système Maxitrol | - | 84814090 | 616191 | 1 | 45 | 32 | 1280 | 65 | RL3 | 0,140 | 128,70 | 40 | 150,60 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616191-17 | PEJEL | {"Appel d'offres_Text" :"Manchon long FRIALONG avec contrôleur de débit de gaz intégré (Sentry GS) : FRIASTOP M, système Maxitrol (gaz)<\/P> <\/P>Caractéristiques:<\/P>Manchons à souder par filament chauffant en version longue FRIALONG avec dispositif de sécurité intégré qui empêche le débit de gaz en cas de détérioration du tuyau, par exemple. par exemple en raison de travaux d'excavation ou de forage, est automatiquement bloqué. Informations techniques et valeurs caractéristiques selon les indications du fabricant, voir également la fiche technique FRIALEN no. 49<\/li>Composant compact, liaison montée et testée en usine entre le manchon long FRIALONG et le contrôleur de débit de gaz<\/li><\/ul> <\/P>Manchon à souder à filament chauffant FRIALONG avec filaments chauffants exposés pour une transmission optimale de la chaleur.<\/li>Profondeur d'emboîtement extra-longue pour le guidage forcé des tubes<\/li>Zones de soudage extra-longues<\/li>Zones froides extra-longues sur les côtés frontaux et au centre pour éviter les fuites de matière fondue<\/li><\/ul>Autres caractéristiques :<\/P>Dimensionnement PE 100-RC\/ SDR 11<\/li>H2 ready 20. Ce produit est adapté à l'utilisation de 20% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH <\/li>Les deux côtés du tube peuvent être soudés en une seule opération<\/li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors de la soudure :Pose possible sans dispositif de maintien<\/li>Temps de refroidissement courts<\/li><\/ul><\/li>Emballage individuel dans un sachet en plastique avec instructions d'installation jointes Caractéristiques du produit, incl. Possibilité de fixation<\/li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante) <\/li>Marquage clair du sens de montage prescrit<\/li>Plaque signalétique avec indications de type selon DVGW-VP305-2<\/li>Code-barres pour le soudage entièrement automatisé<\/li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz<\/li>Toutes les informations peuvent être saisies dans la zone de contact.<\/li>Contacts de sécurité pour le raccordement fixe et sans contact des appareils de soudage<\/li>Traitement à très basse tension<\/li>SoudageIndicateurs pour la preuve visuelle du soudage effectué<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW FRIALONG selon, GW335 - B2<\/li>Certification DVGW contrôleur de débit de gaz selon VP305-2<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : Type Z, B : MOP (gaz) 5 bar, Type D : MOP (gaz) 1 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLe montage du FRIASTOPP s'effectue pour les conduites de gaz domestiques selon la fiche d'information DVGW G459-1 (12/03) pour des pressions de service de 25 mbar - 5 bar. Le FRIASTOPP est un dispositif de sécurité qui bloque automatiquement le flux de gaz en cas d'endommagement de la conduite, causé par exemple par des travaux de dragage ou de forage. Le FRIASTOPP s'installe de préférence dans la dérivation de la conduite principale vers la conduite domestique, juste après le robinet de prise de pression. Le choix du type Mertik Maxitrol se fait en fonction de la pression de service minimale du réseau et du débit requis en fonction de l'utilisateur.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17,6. Épaisseur de paroi minimale s min ≥ 3 mm. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : FRIALONG = DV-8601AU2248.Contrôleur de débit de gaz = DG-4360BO0438.Le type universel Z couvre de manière optimisée les exigences pratiques en matière de plage de pression de service et de débit requis. Le type Z dispose d'un orifice de décharge. Autres types sur demande.pmin - pmax: pression de service min. - max., ou pression d'entrée Maxitrol.VN: débit nominal à pmin - pmax, par rapport au gaz naturel d = 0,6 à l'état normal (1013,25 mbar, 15 °C) en m3/h.Type D, Z : Maxitrol avec dispositif de décharge, débit de décharge maximal D : 30 l/h à 100 mbar, Z : 30 l/h à 1 bar.Type B : Maxitrol sans dispositif de décharge, débit de fuite maximal : 3,0 l/h.Fonctionnement(voir également la fiche sur les caractéristiques techniques "Contrôleur de débit de gaz SENTRY GS pour conduites extérieures enterrées" de Maxitrol). Le FRIASTOPP est divisé en types D, B ou Z en fonction de la plage de pression du réseau. Il se ferme automatiquement en cas de débit de gaz défini, comme c'est typiquement le cas lorsque la conduite de gaz domestique est endommagée. L'interruption du flux de gaz est immédiate et brutale. Les types D et Z sont équipés d'un dispositif de décharge. La quantité de débordement qui se produit ici peut faire remonter la pression dans la conduite de gaz intacte, de sorte que le contrôleur de débit de gaz s'ouvre à nouveau automatiquement.Type D, Z : Maxitrol avec dispositif de décharge : les débits de décharge supérieurs à 30 l/h nécessitent des mesures de sécurité passives supplémentaires dans le bâtiment, conformément à DVGW-G459-1-B.Le type B sans orifice de décharge s'ouvre à nouveau en appliquant une contre-pression (environ la pression du réseau). Il n'est pas nécessaire de le rendre accessible à cet effet.Instructions de mise en œuvreLe FRIASTOPP doit être mis en œuvre conformément aux instructions de mise en service et d'installation jointes à chaque FRIASTOPP. Le refoulement de la ligne de gaz avec le FRIASTOPP est autorisé jusqu'à 10 bars d'air avec le contrôleur de débit de gaz ouvert.La pression du réseau d'utilisation de l'élément est indiquée sur la plaque signalétique :- plaque signalétique jaune (type Z) pour 35 mbar à 5 bar,- plaque signalétique orange (type D) pour 25 mbar à 1 bar,- plaque signalétique blanche (type B) pour 100 mbar à 5 bar. | L'utilisation de ce composant doit être signalée sur le dispositif d'arrêt principal de la maison (l'étiquette adhésive correspondante ou la carte d'identité est comprise dans la livraison). Le soudage du FRIASTOPP avec la conduite de raccordement domestique en PE-HD s'effectue par soudage FRIALEN - de manière étanche et par adhérence longitudinale.Le montage est préparé (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de branchement et de distribution jusqu'à d 225).De bonnes raisons pour le FRIASTOPP :Combinaison fabriquée en usine du manchon long FRIALEN FRIALONG et du contrôleur de débit de gaz Maxitrol.Le raccourcissement des zones froides par le GS intégré est plus que compensé par rapport au manchon standard.Sécurité de mise en œuvre accrue en cas d'utilisation de collets annulaires dans la zone de raccordement domestiqueLe filament chauffant exposé et les zones de soudure particulièrement larges permettent un transfert de chaleur optimal.Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)Le contrôleur de débit de gazest ajusté avec précision en usine (VN),a une faible perte de pression,est largement insensible à l'encrassement du gazest déjà utilisé des centaines de milliers de fois en Allemagne avec ce principe de fonctionnement.Possibilité d'augmenter la pression de la basse pression à la moyenne pression si le réseau est adapté.Type Z : utilisation universelle de 35 mbar à 5 bar, stockage simple, pas de risque de confusion, peu de formation nécessaire au sein de l'entreprise. | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11Pression de service maximale admissible Type Z, B : 5 bar (gaz), Type D : 1 bar (gaz) | INF | Contrôleur de débit de gaz Sentry GS Système Maxitrol | FRIATEC | PE 100-RC | Valves | Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 25 mbar - 1 bar | 11 - 16 | Manchon long FRIALONG avec contrôleur de débit de gaz intégré (Sentry GS) : FRIASTOP M, système Maxitrol (gaz)</P> </P>Caractéristiques:</P>Manchons à souder par filament chauffant en version longue FRIALONG avec dispositif de sécurité intégré qui empêche le débit de gaz en cas de détérioration du tuyau, par exemple. par exemple en raison de travaux d'excavation ou de forage, est automatiquement bloqué. Informations techniques et valeurs caractéristiques selon les indications du fabricant, voir également la fiche technique FRIALEN no. 49</li>Composant compact, liaison montée et testée en usine entre le manchon long FRIALONG et le contrôleur de débit de gaz</li></ul> </P>Manchon à souder à filament chauffant FRIALONG avec filaments chauffants exposés pour une transmission optimale de la chaleur.</li>Profondeur d'emboîtement extra-longue pour le guidage forcé des tubes</li>Zones de soudage extra-longues</li>Zones froides extra-longues sur les côtés frontaux et au centre pour éviter les fuites de matière fondue</li></ul>Autres caractéristiques :</P>Dimensionnement PE 100-RC/ SDR 11</li>H2 ready 20. Ce produit est adapté à l'utilisation de 20% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH </li>Les deux côtés du tube peuvent être soudés en une seule opération</li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors de la soudure :Pose possible sans dispositif de maintien</li>Temps de refroidissement courts</li></ul></li>Emballage individuel dans un sachet en plastique avec instructions d'installation jointes Caractéristiques du produit, incl. Possibilité de fixation</li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante) </li>Marquage clair du sens de montage prescrit</li>Plaque signalétique avec indications de type selon DVGW-VP305-2</li>Code-barres pour le soudage entièrement automatisé</li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz</li>Toutes les informations peuvent être saisies dans la zone de contact.</li>Contacts de sécurité pour le raccordement fixe et sans contact des appareils de soudage</li>Traitement à très basse tension</li>SoudageIndicateurs pour la preuve visuelle du soudage effectué</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW FRIALONG selon, GW335 - B2</li>Certification DVGW contrôleur de débit de gaz selon VP305-2</li></ul> | PE 100 SDR 11</P>Pression de service : Type Z, B : MOP (gaz) 5 bar, Type D : MOP (gaz) 1 bar</P> | FRIALEN raccords de sécurité | FRIALEN vannes / valves | métrique | - | |
| 616193 | Contrôleur de débit de gaz Sentry GS Système Maxitrol | - | 84814090 | 616193 | 30 | 54 | 40 | 960 | 71 | RL3 | 0,220 | 191,80 | 30 | 224,42 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616193-17 | PEJEL | {"Appel d'offres_Text" :"Manchon long FRIALONG avec contrôleur de débit de gaz intégré (Sentry GS) : FRIASTOP M, système Maxitrol (gaz)<\/P> <\/P>Caractéristiques:<\/P>Manchons à souder par filament chauffant en version longue FRIALONG avec dispositif de sécurité intégré qui empêche le débit de gaz en cas de détérioration du tuyau, par exemple. par exemple en raison de travaux d'excavation ou de forage, est automatiquement bloqué. Informations techniques et valeurs caractéristiques selon les indications du fabricant, voir également la fiche technique FRIALEN no. 49<\/li>Composant compact, liaison montée et testée en usine entre le manchon long FRIALONG et le contrôleur de débit de gaz<\/li><\/ul> <\/P>Manchon à souder à filament chauffant FRIALONG avec filaments chauffants exposés pour une transmission optimale de la chaleur.<\/li>Profondeur d'emboîtement extra-longue pour le guidage forcé des tubes<\/li>Zones de soudage extra-longues<\/li>Zones froides extra-longues sur les côtés frontaux et au centre pour éviter les fuites de matière fondue<\/li><\/ul>Autres caractéristiques :<\/P>Dimensionnement PE 100-RC\/ SDR 11<\/li>H2 ready 20. Ce produit est adapté à l'utilisation de 20% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH <\/li>Les deux côtés du tube peuvent être soudés en une seule opération<\/li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors de la soudure :Pose possible sans dispositif de maintien<\/li>Temps de refroidissement courts<\/li><\/ul><\/li>Emballage individuel dans un sachet en plastique avec instructions d'installation jointes Caractéristiques du produit, incl. Possibilité de fixation<\/li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante) <\/li>Marquage clair du sens de montage prescrit<\/li>Plaque signalétique avec indications de type selon DVGW-VP305-2<\/li>Code-barres pour le soudage entièrement automatisé<\/li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz<\/li>Toutes les informations peuvent être saisies dans la zone de contact.<\/li>Contacts de sécurité pour le raccordement fixe et sans contact des appareils de soudage<\/li>Traitement à très basse tension<\/li>SoudageIndicateurs pour la preuve visuelle du soudage effectué<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW FRIALONG selon, GW335 - B2<\/li>Certification DVGW contrôleur de débit de gaz selon VP305-2<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : Type Z, B : MOP (gaz) 5 bar, Type D : MOP (gaz) 1 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLe montage du FRIASTOPP s'effectue pour les conduites de gaz domestiques selon la fiche d'information DVGW G459-1 (12/03) pour des pressions de service de 25 mbar - 5 bar. Le FRIASTOPP est un dispositif de sécurité qui bloque automatiquement le flux de gaz en cas d'endommagement de la conduite, causé par exemple par des travaux de dragage ou de forage. Le FRIASTOPP s'installe de préférence dans la dérivation de la conduite principale vers la conduite domestique, juste après le robinet de prise de pression. Le choix du type Mertik Maxitrol se fait en fonction de la pression de service minimale du réseau et du débit requis en fonction de l'utilisateur.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17,6. Épaisseur de paroi minimale s min ≥ 3 mm. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : FRIALONG = DV-8601AU2248.Contrôleur de débit de gaz = DG-4360BO0438.Le type universel Z couvre de manière optimisée les exigences pratiques en matière de plage de pression de service et de débit requis. Le type Z dispose d'un orifice de décharge. Autres types sur demande.pmin - pmax: pression de service min. - max., ou pression d'entrée Maxitrol.VN: débit nominal à pmin - pmax, par rapport au gaz naturel d = 0,6 à l'état normal (1013,25 mbar, 15 °C) en m3/h.Type D, Z : Maxitrol avec dispositif de décharge, débit de décharge maximal D : 30 l/h à 100 mbar, Z : 30 l/h à 1 bar.Type B : Maxitrol sans dispositif de décharge, débit de fuite maximal : 3,0 l/h.Fonctionnement(voir également la fiche sur les caractéristiques techniques "Contrôleur de débit de gaz SENTRY GS pour conduites extérieures enterrées" de Maxitrol). Le FRIASTOPP est divisé en types D, B ou Z en fonction de la plage de pression du réseau. Il se ferme automatiquement en cas de débit de gaz défini, comme c'est typiquement le cas lorsque la conduite de gaz domestique est endommagée. L'interruption du flux de gaz est immédiate et brutale. Les types D et Z sont équipés d'un dispositif de décharge. La quantité de débordement qui se produit ici peut faire remonter la pression dans la conduite de gaz intacte, de sorte que le contrôleur de débit de gaz s'ouvre à nouveau automatiquement.Type D, Z : Maxitrol avec dispositif de décharge : les débits de décharge supérieurs à 30 l/h nécessitent des mesures de sécurité passives supplémentaires dans le bâtiment, conformément à DVGW-G459-1-B.Le type B sans orifice de décharge s'ouvre à nouveau en appliquant une contre-pression (environ la pression du réseau). Il n'est pas nécessaire de le rendre accessible à cet effet.Instructions de mise en œuvreLe FRIASTOPP doit être mis en œuvre conformément aux instructions de mise en service et d'installation jointes à chaque FRIASTOPP. Le refoulement de la ligne de gaz avec le FRIASTOPP est autorisé jusqu'à 10 bars d'air avec le contrôleur de débit de gaz ouvert.La pression du réseau d'utilisation de l'élément est indiquée sur la plaque signalétique :- plaque signalétique jaune (type Z) pour 35 mbar à 5 bar,- plaque signalétique orange (type D) pour 25 mbar à 1 bar,- plaque signalétique blanche (type B) pour 100 mbar à 5 bar. | L'utilisation de ce composant doit être signalée sur le dispositif d'arrêt principal de la maison (l'étiquette adhésive correspondante ou la carte d'identité est comprise dans la livraison). Le soudage du FRIASTOPP avec la conduite de raccordement domestique en PE-HD s'effectue par soudage FRIALEN - de manière étanche et par adhérence longitudinale.Le montage est préparé (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de branchement et de distribution jusqu'à d 225).De bonnes raisons pour le FRIASTOPP :Combinaison fabriquée en usine du manchon long FRIALEN FRIALONG et du contrôleur de débit de gaz Maxitrol.Le raccourcissement des zones froides par le GS intégré est plus que compensé par rapport au manchon standard.Sécurité de mise en œuvre accrue en cas d'utilisation de collets annulaires dans la zone de raccordement domestiqueLe filament chauffant exposé et les zones de soudure particulièrement larges permettent un transfert de chaleur optimal.Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)Le contrôleur de débit de gazest ajusté avec précision en usine (VN),a une faible perte de pression,est largement insensible à l'encrassement du gazest déjà utilisé des centaines de milliers de fois en Allemagne avec ce principe de fonctionnement.Possibilité d'augmenter la pression de la basse pression à la moyenne pression si le réseau est adapté.Type Z : utilisation universelle de 35 mbar à 5 bar, stockage simple, pas de risque de confusion, peu de formation nécessaire au sein de l'entreprise. | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11Pression de service maximale admissible Type Z, B : 5 bar (gaz), Type D : 1 bar (gaz) | INF | Contrôleur de débit de gaz Sentry GS Système Maxitrol | FRIATEC | PE 100-RC | Valves | Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 25 mbar - 1 bar | 19 - 27 | Manchon long FRIALONG avec contrôleur de débit de gaz intégré (Sentry GS) : FRIASTOP M, système Maxitrol (gaz)</P> </P>Caractéristiques:</P>Manchons à souder par filament chauffant en version longue FRIALONG avec dispositif de sécurité intégré qui empêche le débit de gaz en cas de détérioration du tuyau, par exemple. par exemple en raison de travaux d'excavation ou de forage, est automatiquement bloqué. Informations techniques et valeurs caractéristiques selon les indications du fabricant, voir également la fiche technique FRIALEN no. 49</li>Composant compact, liaison montée et testée en usine entre le manchon long FRIALONG et le contrôleur de débit de gaz</li></ul> </P>Manchon à souder à filament chauffant FRIALONG avec filaments chauffants exposés pour une transmission optimale de la chaleur.</li>Profondeur d'emboîtement extra-longue pour le guidage forcé des tubes</li>Zones de soudage extra-longues</li>Zones froides extra-longues sur les côtés frontaux et au centre pour éviter les fuites de matière fondue</li></ul>Autres caractéristiques :</P>Dimensionnement PE 100-RC/ SDR 11</li>H2 ready 20. Ce produit est adapté à l'utilisation de 20% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH </li>Les deux côtés du tube peuvent être soudés en une seule opération</li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors de la soudure :Pose possible sans dispositif de maintien</li>Temps de refroidissement courts</li></ul></li>Emballage individuel dans un sachet en plastique avec instructions d'installation jointes Caractéristiques du produit, incl. Possibilité de fixation</li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante) </li>Marquage clair du sens de montage prescrit</li>Plaque signalétique avec indications de type selon DVGW-VP305-2</li>Code-barres pour le soudage entièrement automatisé</li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz</li>Toutes les informations peuvent être saisies dans la zone de contact.</li>Contacts de sécurité pour le raccordement fixe et sans contact des appareils de soudage</li>Traitement à très basse tension</li>SoudageIndicateurs pour la preuve visuelle du soudage effectué</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW FRIALONG selon, GW335 - B2</li>Certification DVGW contrôleur de débit de gaz selon VP305-2</li></ul> | PE 100 SDR 11</P>Pression de service : Type Z, B : MOP (gaz) 5 bar, Type D : MOP (gaz) 1 bar</P> | FRIALEN raccords de sécurité | FRIALEN vannes / valves | métrique | 1 | 1 |
| 616195 | Contrôleur de débit de gaz Sentry GS Système Maxitrol | - | 84814090 | 616195 | 1 | 68 | 50 | 512 | 85 | RL3 | 0,380 | 257,50 | 16 | 301,28 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616195-17 | PEJEL | {"Appel d'offres_Text" :"Manchon long FRIALONG avec contrôleur de débit de gaz intégré (Sentry GS) : FRIASTOP M, système Maxitrol (gaz)<\/P> <\/P>Caractéristiques:<\/P>Manchons à souder par filament chauffant en version longue FRIALONG avec dispositif de sécurité intégré qui empêche le débit de gaz en cas de détérioration du tuyau, par exemple. par exemple en raison de travaux d'excavation ou de forage, est automatiquement bloqué. Informations techniques et valeurs caractéristiques selon les indications du fabricant, voir également la fiche technique FRIALEN no. 49<\/li>Composant compact, liaison montée et testée en usine entre le manchon long FRIALONG et le contrôleur de débit de gaz<\/li><\/ul> <\/P>Manchon à souder à filament chauffant FRIALONG avec filaments chauffants exposés pour une transmission optimale de la chaleur.<\/li>Profondeur d'emboîtement extra-longue pour le guidage forcé des tubes<\/li>Zones de soudage extra-longues<\/li>Zones froides extra-longues sur les côtés frontaux et au centre pour éviter les fuites de matière fondue<\/li><\/ul>Autres caractéristiques :<\/P>Dimensionnement PE 100-RC\/ SDR 11<\/li>H2 ready 20. Ce produit est adapté à l'utilisation de 20% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH <\/li>Les deux côtés du tube peuvent être soudés en une seule opération<\/li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors de la soudure :Pose possible sans dispositif de maintien<\/li>Temps de refroidissement courts<\/li><\/ul><\/li>Emballage individuel dans un sachet en plastique avec instructions d'installation jointes Caractéristiques du produit, incl. Possibilité de fixation<\/li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante) <\/li>Marquage clair du sens de montage prescrit<\/li>Plaque signalétique avec indications de type selon DVGW-VP305-2<\/li>Code-barres pour le soudage entièrement automatisé<\/li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz<\/li>Toutes les informations peuvent être saisies dans la zone de contact.<\/li>Contacts de sécurité pour le raccordement fixe et sans contact des appareils de soudage<\/li>Traitement à très basse tension<\/li>SoudageIndicateurs pour la preuve visuelle du soudage effectué<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW FRIALONG selon, GW335 - B2<\/li>Certification DVGW contrôleur de débit de gaz selon VP305-2<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : Type Z, B : MOP (gaz) 5 bar, Type D : MOP (gaz) 1 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLe montage du FRIASTOPP s'effectue pour les conduites de gaz domestiques selon la fiche d'information DVGW G459-1 (12/03) pour des pressions de service de 25 mbar - 5 bar. Le FRIASTOPP est un dispositif de sécurité qui bloque automatiquement le flux de gaz en cas d'endommagement de la conduite, causé par exemple par des travaux de dragage ou de forage. Le FRIASTOPP s'installe de préférence dans la dérivation de la conduite principale vers la conduite domestique, juste après le robinet de prise de pression. Le choix du type Mertik Maxitrol se fait en fonction de la pression de service minimale du réseau et du débit requis en fonction de l'utilisateur.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17,6. Épaisseur de paroi minimale s min ≥ 3 mm. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : FRIALONG = DV-8601AU2248.Contrôleur de débit de gaz = DG-4360BO0438.Le type universel Z couvre de manière optimisée les exigences pratiques en matière de plage de pression de service et de débit requis. Le type Z dispose d'un orifice de décharge. Autres types sur demande.pmin - pmax: pression de service min. - max., ou pression d'entrée Maxitrol.VN: débit nominal à pmin - pmax, par rapport au gaz naturel d = 0,6 à l'état normal (1013,25 mbar, 15 °C) en m3/h.Type D, Z : Maxitrol avec dispositif de décharge, débit de décharge maximal D : 30 l/h à 100 mbar, Z : 30 l/h à 1 bar.Type B : Maxitrol sans dispositif de décharge, débit de fuite maximal : 3,0 l/h.Fonctionnement(voir également la fiche sur les caractéristiques techniques "Contrôleur de débit de gaz SENTRY GS pour conduites extérieures enterrées" de Maxitrol). Le FRIASTOPP est divisé en types D, B ou Z en fonction de la plage de pression du réseau. Il se ferme automatiquement en cas de débit de gaz défini, comme c'est typiquement le cas lorsque la conduite de gaz domestique est endommagée. L'interruption du flux de gaz est immédiate et brutale. Les types D et Z sont équipés d'un dispositif de décharge. La quantité de débordement qui se produit ici peut faire remonter la pression dans la conduite de gaz intacte, de sorte que le contrôleur de débit de gaz s'ouvre à nouveau automatiquement.Type D, Z : Maxitrol avec dispositif de décharge : les débits de décharge supérieurs à 30 l/h nécessitent des mesures de sécurité passives supplémentaires dans le bâtiment, conformément à DVGW-G459-1-B.Le type B sans orifice de décharge s'ouvre à nouveau en appliquant une contre-pression (environ la pression du réseau). Il n'est pas nécessaire de le rendre accessible à cet effet.Instructions de mise en œuvreLe FRIASTOPP doit être mis en œuvre conformément aux instructions de mise en service et d'installation jointes à chaque FRIASTOPP. Le refoulement de la ligne de gaz avec le FRIASTOPP est autorisé jusqu'à 10 bars d'air avec le contrôleur de débit de gaz ouvert.La pression du réseau d'utilisation de l'élément est indiquée sur la plaque signalétique :- plaque signalétique jaune (type Z) pour 35 mbar à 5 bar,- plaque signalétique orange (type D) pour 25 mbar à 1 bar,- plaque signalétique blanche (type B) pour 100 mbar à 5 bar. | L'utilisation de ce composant doit être signalée sur le dispositif d'arrêt principal de la maison (l'étiquette adhésive correspondante ou la carte d'identité est comprise dans la livraison). Le soudage du FRIASTOPP avec la conduite de raccordement domestique en PE-HD s'effectue par soudage FRIALEN - de manière étanche et par adhérence longitudinale.Le montage est préparé (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de branchement et de distribution jusqu'à d 225).De bonnes raisons pour le FRIASTOPP :Combinaison fabriquée en usine du manchon long FRIALEN FRIALONG et du contrôleur de débit de gaz Maxitrol.Le raccourcissement des zones froides par le GS intégré est plus que compensé par rapport au manchon standard.Sécurité de mise en œuvre accrue en cas d'utilisation de collets annulaires dans la zone de raccordement domestiqueLe filament chauffant exposé et les zones de soudure particulièrement larges permettent un transfert de chaleur optimal.Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)Le contrôleur de débit de gazest ajusté avec précision en usine (VN),a une faible perte de pression,est largement insensible à l'encrassement du gazest déjà utilisé des centaines de milliers de fois en Allemagne avec ce principe de fonctionnement.Possibilité d'augmenter la pression de la basse pression à la moyenne pression si le réseau est adapté.Type Z : utilisation universelle de 35 mbar à 5 bar, stockage simple, pas de risque de confusion, peu de formation nécessaire au sein de l'entreprise. | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11Pression de service maximale admissible Type Z, B : 5 bar (gaz), Type D : 1 bar (gaz) | INF | Contrôleur de débit de gaz Sentry GS Système Maxitrol | FRIATEC | PE 100-RC | Valves | Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 25 mbar - 1 bar | 28 - 40 | Manchon long FRIALONG avec contrôleur de débit de gaz intégré (Sentry GS) : FRIASTOP M, système Maxitrol (gaz)</P> </P>Caractéristiques:</P>Manchons à souder par filament chauffant en version longue FRIALONG avec dispositif de sécurité intégré qui empêche le débit de gaz en cas de détérioration du tuyau, par exemple. par exemple en raison de travaux d'excavation ou de forage, est automatiquement bloqué. Informations techniques et valeurs caractéristiques selon les indications du fabricant, voir également la fiche technique FRIALEN no. 49</li>Composant compact, liaison montée et testée en usine entre le manchon long FRIALONG et le contrôleur de débit de gaz</li></ul> </P>Manchon à souder à filament chauffant FRIALONG avec filaments chauffants exposés pour une transmission optimale de la chaleur.</li>Profondeur d'emboîtement extra-longue pour le guidage forcé des tubes</li>Zones de soudage extra-longues</li>Zones froides extra-longues sur les côtés frontaux et au centre pour éviter les fuites de matière fondue</li></ul>Autres caractéristiques :</P>Dimensionnement PE 100-RC/ SDR 11</li>H2 ready 20. Ce produit est adapté à l'utilisation de 20% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH </li>Les deux côtés du tube peuvent être soudés en une seule opération</li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors de la soudure :Pose possible sans dispositif de maintien</li>Temps de refroidissement courts</li></ul></li>Emballage individuel dans un sachet en plastique avec instructions d'installation jointes Caractéristiques du produit, incl. Possibilité de fixation</li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante) </li>Marquage clair du sens de montage prescrit</li>Plaque signalétique avec indications de type selon DVGW-VP305-2</li>Code-barres pour le soudage entièrement automatisé</li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz</li>Toutes les informations peuvent être saisies dans la zone de contact.</li>Contacts de sécurité pour le raccordement fixe et sans contact des appareils de soudage</li>Traitement à très basse tension</li>SoudageIndicateurs pour la preuve visuelle du soudage effectué</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW FRIALONG selon, GW335 - B2</li>Certification DVGW contrôleur de débit de gaz selon VP305-2</li></ul> | PE 100 SDR 11</P>Pression de service : Type Z, B : MOP (gaz) 5 bar, Type D : MOP (gaz) 1 bar</P> | FRIALEN raccords de sécurité | FRIALEN vannes / valves | métrique | - | |
| 616197 | Contrôleur de débit de gaz Sentry GS Système Maxitrol | - | 84814090 | 616197 | 1 | 82 | 63 | 320 | 96 | RL3 | 0,530 | 336,00 | 10 | 393,13 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616197-17 | PEJEL | {"Appel d'offres_Text" :"Manchon long FRIALONG avec contrôleur de débit de gaz intégré (Sentry GS) : FRIASTOP M, système Maxitrol (gaz)<\/P> <\/P>Caractéristiques:<\/P>Manchons à souder par filament chauffant en version longue FRIALONG avec dispositif de sécurité intégré qui empêche le débit de gaz en cas de détérioration du tuyau, par exemple. par exemple en raison de travaux d'excavation ou de forage, est automatiquement bloqué. Informations techniques et valeurs caractéristiques selon les indications du fabricant, voir également la fiche technique FRIALEN no. 49<\/li>Composant compact, liaison montée et testée en usine entre le manchon long FRIALONG et le contrôleur de débit de gaz<\/li><\/ul> <\/P>Manchon à souder à filament chauffant FRIALONG avec filaments chauffants exposés pour une transmission optimale de la chaleur.<\/li>Profondeur d'emboîtement extra-longue pour le guidage forcé des tubes<\/li>Zones de soudage extra-longues<\/li>Zones froides extra-longues sur les côtés frontaux et au centre pour éviter les fuites de matière fondue<\/li><\/ul>Autres caractéristiques :<\/P>Dimensionnement PE 100-RC\/ SDR 11<\/li>H2 ready 20. Ce produit est adapté à l'utilisation de 20% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH <\/li>Les deux côtés du tube peuvent être soudés en une seule opération<\/li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors de la soudure :Pose possible sans dispositif de maintien<\/li>Temps de refroidissement courts<\/li><\/ul><\/li>Emballage individuel dans un sachet en plastique avec instructions d'installation jointes Caractéristiques du produit, incl. Possibilité de fixation<\/li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante) <\/li>Marquage clair du sens de montage prescrit<\/li>Plaque signalétique avec indications de type selon DVGW-VP305-2<\/li>Code-barres pour le soudage entièrement automatisé<\/li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz<\/li>Toutes les informations peuvent être saisies dans la zone de contact.<\/li>Contacts de sécurité pour le raccordement fixe et sans contact des appareils de soudage<\/li>Traitement à très basse tension<\/li>SoudageIndicateurs pour la preuve visuelle du soudage effectué<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW FRIALONG selon, GW335 - B2<\/li>Certification DVGW contrôleur de débit de gaz selon VP305-2<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : Type Z, B : MOP (gaz) 5 bar, Type D : MOP (gaz) 1 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLe montage du FRIASTOPP s'effectue pour les conduites de gaz domestiques selon la fiche d'information DVGW G459-1 (12/03) pour des pressions de service de 25 mbar - 5 bar. Le FRIASTOPP est un dispositif de sécurité qui bloque automatiquement le flux de gaz en cas d'endommagement de la conduite, causé par exemple par des travaux de dragage ou de forage. Le FRIASTOPP s'installe de préférence dans la dérivation de la conduite principale vers la conduite domestique, juste après le robinet de prise de pression. Le choix du type Mertik Maxitrol se fait en fonction de la pression de service minimale du réseau et du débit requis en fonction de l'utilisateur.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17,6. Épaisseur de paroi minimale s min ≥ 3 mm. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : FRIALONG = DV-8601AU2248.Contrôleur de débit de gaz = DG-4360BO0438.Le type universel Z couvre de manière optimisée les exigences pratiques en matière de plage de pression de service et de débit requis. Le type Z dispose d'un orifice de décharge. Autres types sur demande.pmin - pmax: pression de service min. - max., ou pression d'entrée Maxitrol.VN: débit nominal à pmin - pmax, par rapport au gaz naturel d = 0,6 à l'état normal (1013,25 mbar, 15 °C) en m3/h.Type D, Z : Maxitrol avec dispositif de décharge, débit de décharge maximal D : 30 l/h à 100 mbar, Z : 30 l/h à 1 bar.Type B : Maxitrol sans dispositif de décharge, débit de fuite maximal : 3,0 l/h.Fonctionnement(voir également la fiche sur les caractéristiques techniques "Contrôleur de débit de gaz SENTRY GS pour conduites extérieures enterrées" de Maxitrol). Le FRIASTOPP est divisé en types D, B ou Z en fonction de la plage de pression du réseau. Il se ferme automatiquement en cas de débit de gaz défini, comme c'est typiquement le cas lorsque la conduite de gaz domestique est endommagée. L'interruption du flux de gaz est immédiate et brutale. Les types D et Z sont équipés d'un dispositif de décharge. La quantité de débordement qui se produit ici peut faire remonter la pression dans la conduite de gaz intacte, de sorte que le contrôleur de débit de gaz s'ouvre à nouveau automatiquement.Type D, Z : Maxitrol avec dispositif de décharge : les débits de décharge supérieurs à 30 l/h nécessitent des mesures de sécurité passives supplémentaires dans le bâtiment, conformément à DVGW-G459-1-B.Le type B sans orifice de décharge s'ouvre à nouveau en appliquant une contre-pression (environ la pression du réseau). Il n'est pas nécessaire de le rendre accessible à cet effet.Instructions de mise en œuvreLe FRIASTOPP doit être mis en œuvre conformément aux instructions de mise en service et d'installation jointes à chaque FRIASTOPP. Le refoulement de la ligne de gaz avec le FRIASTOPP est autorisé jusqu'à 10 bars d'air avec le contrôleur de débit de gaz ouvert.La pression du réseau d'utilisation de l'élément est indiquée sur la plaque signalétique :- plaque signalétique jaune (type Z) pour 35 mbar à 5 bar,- plaque signalétique orange (type D) pour 25 mbar à 1 bar,- plaque signalétique blanche (type B) pour 100 mbar à 5 bar. | L'utilisation de ce composant doit être signalée sur le dispositif d'arrêt principal de la maison (l'étiquette adhésive correspondante ou la carte d'identité est comprise dans la livraison). Le soudage du FRIASTOPP avec la conduite de raccordement domestique en PE-HD s'effectue par soudage FRIALEN - de manière étanche et par adhérence longitudinale.Le montage est préparé (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de branchement et de distribution jusqu'à d 225).De bonnes raisons pour le FRIASTOPP :Combinaison fabriquée en usine du manchon long FRIALEN FRIALONG et du contrôleur de débit de gaz Maxitrol.Le raccourcissement des zones froides par le GS intégré est plus que compensé par rapport au manchon standard.Sécurité de mise en œuvre accrue en cas d'utilisation de collets annulaires dans la zone de raccordement domestiqueLe filament chauffant exposé et les zones de soudure particulièrement larges permettent un transfert de chaleur optimal.Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)Le contrôleur de débit de gazest ajusté avec précision en usine (VN),a une faible perte de pression,est largement insensible à l'encrassement du gazest déjà utilisé des centaines de milliers de fois en Allemagne avec ce principe de fonctionnement.Possibilité d'augmenter la pression de la basse pression à la moyenne pression si le réseau est adapté.Type Z : utilisation universelle de 35 mbar à 5 bar, stockage simple, pas de risque de confusion, peu de formation nécessaire au sein de l'entreprise. | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11Pression de service maximale admissible Type Z, B : 5 bar (gaz), Type D : 1 bar (gaz) | INF | Contrôleur de débit de gaz Sentry GS Système Maxitrol | FRIATEC | PE 100-RC | Valves | Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 25 mbar - 1 bar | 51 - 72 | Manchon long FRIALONG avec contrôleur de débit de gaz intégré (Sentry GS) : FRIASTOP M, système Maxitrol (gaz)</P> </P>Caractéristiques:</P>Manchons à souder par filament chauffant en version longue FRIALONG avec dispositif de sécurité intégré qui empêche le débit de gaz en cas de détérioration du tuyau, par exemple. par exemple en raison de travaux d'excavation ou de forage, est automatiquement bloqué. Informations techniques et valeurs caractéristiques selon les indications du fabricant, voir également la fiche technique FRIALEN no. 49</li>Composant compact, liaison montée et testée en usine entre le manchon long FRIALONG et le contrôleur de débit de gaz</li></ul> </P>Manchon à souder à filament chauffant FRIALONG avec filaments chauffants exposés pour une transmission optimale de la chaleur.</li>Profondeur d'emboîtement extra-longue pour le guidage forcé des tubes</li>Zones de soudage extra-longues</li>Zones froides extra-longues sur les côtés frontaux et au centre pour éviter les fuites de matière fondue</li></ul>Autres caractéristiques :</P>Dimensionnement PE 100-RC/ SDR 11</li>H2 ready 20. Ce produit est adapté à l'utilisation de 20% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH </li>Les deux côtés du tube peuvent être soudés en une seule opération</li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors de la soudure :Pose possible sans dispositif de maintien</li>Temps de refroidissement courts</li></ul></li>Emballage individuel dans un sachet en plastique avec instructions d'installation jointes Caractéristiques du produit, incl. Possibilité de fixation</li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante) </li>Marquage clair du sens de montage prescrit</li>Plaque signalétique avec indications de type selon DVGW-VP305-2</li>Code-barres pour le soudage entièrement automatisé</li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz</li>Toutes les informations peuvent être saisies dans la zone de contact.</li>Contacts de sécurité pour le raccordement fixe et sans contact des appareils de soudage</li>Traitement à très basse tension</li>SoudageIndicateurs pour la preuve visuelle du soudage effectué</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW FRIALONG selon, GW335 - B2</li>Certification DVGW contrôleur de débit de gaz selon VP305-2</li></ul> | PE 100 SDR 11</P>Pression de service : Type Z, B : MOP (gaz) 5 bar, Type D : MOP (gaz) 1 bar</P> | FRIALEN raccords de sécurité | FRIALEN vannes / valves | métrique | - | |
| 616192 | Contrôleur de débit de gaz Sentry GS Système Maxitrol | - | 84814090 | 616192 | 40 | 45 | 32 | 1280 | 65 | RL3 | 0,140 | 139,80 | 40 | 163,58 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616192-17 | PEJEL | {"Appel d'offres_Text" :"Manchon long FRIALONG avec contrôleur de débit de gaz intégré (Sentry GS) : FRIASTOP M, système Maxitrol (gaz)<\/P> <\/P>Caractéristiques:<\/P>Manchons à souder par filament chauffant en version longue FRIALONG avec dispositif de sécurité intégré qui empêche le débit de gaz en cas de détérioration du tuyau, par exemple. par exemple en raison de travaux d'excavation ou de forage, est automatiquement bloqué. Informations techniques et valeurs caractéristiques selon les indications du fabricant, voir également la fiche technique FRIALEN no. 49<\/li>Composant compact, liaison montée et testée en usine entre le manchon long FRIALONG et le contrôleur de débit de gaz<\/li><\/ul> <\/P>Manchon à souder à filament chauffant FRIALONG avec filaments chauffants exposés pour une transmission optimale de la chaleur.<\/li>Profondeur d'emboîtement extra-longue pour le guidage forcé des tubes<\/li>Zones de soudage extra-longues<\/li>Zones froides extra-longues sur les côtés frontaux et au centre pour éviter les fuites de matière fondue<\/li><\/ul>Autres caractéristiques :<\/P>Dimensionnement PE 100-RC\/ SDR 11<\/li>H2 ready 20. Ce produit est adapté à l'utilisation de 20% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH <\/li>Les deux côtés du tube peuvent être soudés en une seule opération<\/li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors de la soudure :Pose possible sans dispositif de maintien<\/li>Temps de refroidissement courts<\/li><\/ul><\/li>Emballage individuel dans un sachet en plastique avec instructions d'installation jointes Caractéristiques du produit, incl. Possibilité de fixation<\/li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante) <\/li>Marquage clair du sens de montage prescrit<\/li>Plaque signalétique avec indications de type selon DVGW-VP305-2<\/li>Code-barres pour le soudage entièrement automatisé<\/li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz<\/li>Toutes les informations peuvent être saisies dans la zone de contact.<\/li>Contacts de sécurité pour le raccordement fixe et sans contact des appareils de soudage<\/li>Traitement à très basse tension<\/li>SoudageIndicateurs pour la preuve visuelle du soudage effectué<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW FRIALONG selon, GW335 - B2<\/li>Certification DVGW contrôleur de débit de gaz selon VP305-2<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : Type Z, B : MOP (gaz) 5 bar, Type D : MOP (gaz) 1 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLe montage du FRIASTOPP s'effectue pour les conduites de gaz domestiques selon la fiche d'information DVGW G459-1 (12/03) pour des pressions de service de 25 mbar - 5 bar. Le FRIASTOPP est un dispositif de sécurité qui bloque automatiquement le flux de gaz en cas d'endommagement de la conduite, causé par exemple par des travaux de dragage ou de forage. Le FRIASTOPP s'installe de préférence dans la dérivation de la conduite principale vers la conduite domestique, juste après le robinet de prise de pression. Le choix du type Mertik Maxitrol se fait en fonction de la pression de service minimale du réseau et du débit requis en fonction de l'utilisateur.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17,6. Épaisseur de paroi minimale s min ≥ 3 mm. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : FRIALONG = DV-8601AU2248.Contrôleur de débit de gaz = DG-4360BO0438.Le type universel Z couvre de manière optimisée les exigences pratiques en matière de plage de pression de service et de débit requis. Le type Z dispose d'un orifice de décharge. Autres types sur demande.pmin - pmax: pression de service min. - max., ou pression d'entrée Maxitrol.VN: débit nominal à pmin - pmax, par rapport au gaz naturel d = 0,6 à l'état normal (1013,25 mbar, 15 °C) en m3/h.Type D, Z : Maxitrol avec dispositif de décharge, débit de décharge maximal D : 30 l/h à 100 mbar, Z : 30 l/h à 1 bar.Type B : Maxitrol sans dispositif de décharge, débit de fuite maximal : 3,0 l/h.Fonctionnement(voir également la fiche sur les caractéristiques techniques "Contrôleur de débit de gaz SENTRY GS pour conduites extérieures enterrées" de Maxitrol). Le FRIASTOPP est divisé en types D, B ou Z en fonction de la plage de pression du réseau. Il se ferme automatiquement en cas de débit de gaz défini, comme c'est typiquement le cas lorsque la conduite de gaz domestique est endommagée. L'interruption du flux de gaz est immédiate et brutale. Les types D et Z sont équipés d'un dispositif de décharge. La quantité de débordement qui se produit ici peut faire remonter la pression dans la conduite de gaz intacte, de sorte que le contrôleur de débit de gaz s'ouvre à nouveau automatiquement.Type D, Z : Maxitrol avec dispositif de décharge : les débits de décharge supérieurs à 30 l/h nécessitent des mesures de sécurité passives supplémentaires dans le bâtiment, conformément à DVGW-G459-1-B.Le type B sans orifice de décharge s'ouvre à nouveau en appliquant une contre-pression (environ la pression du réseau). Il n'est pas nécessaire de le rendre accessible à cet effet.Instructions de mise en œuvreLe FRIASTOPP doit être mis en œuvre conformément aux instructions de mise en service et d'installation jointes à chaque FRIASTOPP. Le refoulement de la ligne de gaz avec le FRIASTOPP est autorisé jusqu'à 10 bars d'air avec le contrôleur de débit de gaz ouvert.La pression du réseau d'utilisation de l'élément est indiquée sur la plaque signalétique :- plaque signalétique jaune (type Z) pour 35 mbar à 5 bar,- plaque signalétique orange (type D) pour 25 mbar à 1 bar,- plaque signalétique blanche (type B) pour 100 mbar à 5 bar. | L'utilisation de ce composant doit être signalée sur le dispositif d'arrêt principal de la maison (l'étiquette adhésive correspondante ou la carte d'identité est comprise dans la livraison). Le soudage du FRIASTOPP avec la conduite de raccordement domestique en PE-HD s'effectue par soudage FRIALEN - de manière étanche et par adhérence longitudinale.Le montage est préparé (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de branchement et de distribution jusqu'à d 225).De bonnes raisons pour le FRIASTOPP :Combinaison fabriquée en usine du manchon long FRIALEN FRIALONG et du contrôleur de débit de gaz Maxitrol.Le raccourcissement des zones froides par le GS intégré est plus que compensé par rapport au manchon standard.Sécurité de mise en œuvre accrue en cas d'utilisation de collets annulaires dans la zone de raccordement domestiqueLe filament chauffant exposé et les zones de soudure particulièrement larges permettent un transfert de chaleur optimal.Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)Le contrôleur de débit de gazest ajusté avec précision en usine (VN),a une faible perte de pression,est largement insensible à l'encrassement du gazest déjà utilisé des centaines de milliers de fois en Allemagne avec ce principe de fonctionnement.Possibilité d'augmenter la pression de la basse pression à la moyenne pression si le réseau est adapté.Type Z : utilisation universelle de 35 mbar à 5 bar, stockage simple, pas de risque de confusion, peu de formation nécessaire au sein de l'entreprise. | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11Pression de service maximale admissible Type Z, B : 5 bar (gaz), Type D : 1 bar (gaz) | INF | Contrôleur de débit de gaz Sentry GS Système Maxitrol | FRIATEC | PE 100-RC | Valves | Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 100 mbar - 5 bar | 26 - 60 | Manchon long FRIALONG avec contrôleur de débit de gaz intégré (Sentry GS) : FRIASTOP M, système Maxitrol (gaz)</P> </P>Caractéristiques:</P>Manchons à souder par filament chauffant en version longue FRIALONG avec dispositif de sécurité intégré qui empêche le débit de gaz en cas de détérioration du tuyau, par exemple. par exemple en raison de travaux d'excavation ou de forage, est automatiquement bloqué. Informations techniques et valeurs caractéristiques selon les indications du fabricant, voir également la fiche technique FRIALEN no. 49</li>Composant compact, liaison montée et testée en usine entre le manchon long FRIALONG et le contrôleur de débit de gaz</li></ul> </P>Manchon à souder à filament chauffant FRIALONG avec filaments chauffants exposés pour une transmission optimale de la chaleur.</li>Profondeur d'emboîtement extra-longue pour le guidage forcé des tubes</li>Zones de soudage extra-longues</li>Zones froides extra-longues sur les côtés frontaux et au centre pour éviter les fuites de matière fondue</li></ul>Autres caractéristiques :</P>Dimensionnement PE 100-RC/ SDR 11</li>H2 ready 20. Ce produit est adapté à l'utilisation de 20% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH </li>Les deux côtés du tube peuvent être soudés en une seule opération</li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors de la soudure :Pose possible sans dispositif de maintien</li>Temps de refroidissement courts</li></ul></li>Emballage individuel dans un sachet en plastique avec instructions d'installation jointes Caractéristiques du produit, incl. Possibilité de fixation</li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante) </li>Marquage clair du sens de montage prescrit</li>Plaque signalétique avec indications de type selon DVGW-VP305-2</li>Code-barres pour le soudage entièrement automatisé</li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz</li>Toutes les informations peuvent être saisies dans la zone de contact.</li>Contacts de sécurité pour le raccordement fixe et sans contact des appareils de soudage</li>Traitement à très basse tension</li>SoudageIndicateurs pour la preuve visuelle du soudage effectué</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW FRIALONG selon, GW335 - B2</li>Certification DVGW contrôleur de débit de gaz selon VP305-2</li></ul> | PE 100 SDR 11</P>Pression de service : Type Z, B : MOP (gaz) 5 bar, Type D : MOP (gaz) 1 bar</P> | FRIALEN raccords de sécurité | FRIALEN vannes / valves | métrique | 1 | 1 |
1 Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes.
Domaine d'utilisation
Le montage du FRIASTOPP s'effectue pour les conduites de gaz domestiques selon la fiche d'information DVGW G459-1 (12/03) pour des pressions de service de 25 mbar - 5 bar. Le FRIASTOPP est un dispositif de sécurité qui bloque automatiquement le flux de gaz en cas d'endommagement de la conduite, causé par exemple par des travaux de dragage ou de forage. Le FRIASTOPP s'installe de préférence dans la dérivation de la conduite principale vers la conduite domestique, juste après le robinet de prise de pression. Le choix du type Mertik Maxitrol se fait en fonction de la pression de service minimale du réseau et du débit requis en fonction de l'utilisateur.
Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17,6. Épaisseur de paroi minimale s min ≥ 3 mm. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : FRIALONG = DV-8601AU2248.
Contrôleur de débit de gaz = DG-4360BO0438.
Le type universel Z couvre de manière optimisée les exigences pratiques en matière de plage de pression de service et de débit requis. Le type Z dispose d'un orifice de décharge. Autres types sur demande.
pmin - pmax: pression de service min. - max., ou pression d'entrée Maxitrol.
VN: débit nominal à pmin - pmax, par rapport au gaz naturel d = 0,6 à l'état normal (1013,25 mbar, 15 °C) en m3/h.
Type D, Z : Maxitrol avec dispositif de décharge, débit de décharge maximal D : 30 l/h à 100 mbar, Z : 30 l/h à 1 bar.
Type B : Maxitrol sans dispositif de décharge, débit de fuite maximal : 3,0 l/h.
Fonctionnement
(voir également la fiche sur les caractéristiques techniques "Contrôleur de débit de gaz SENTRY GS pour conduites extérieures enterrées" de Maxitrol). Le FRIASTOPP est divisé en types D, B ou Z en fonction de la plage de pression du réseau. Il se ferme automatiquement en cas de débit de gaz défini, comme c'est typiquement le cas lorsque la conduite de gaz domestique est endommagée. L'interruption du flux de gaz est immédiate et brutale. Les types D et Z sont équipés d'un dispositif de décharge. La quantité de débordement qui se produit ici peut faire remonter la pression dans la conduite de gaz intacte, de sorte que le contrôleur de débit de gaz s'ouvre à nouveau automatiquement.
Type D, Z : Maxitrol avec dispositif de décharge : les débits de décharge supérieurs à 30 l/h nécessitent des mesures de sécurité passives supplémentaires dans le bâtiment, conformément à DVGW-G459-1-B.
Le type B sans orifice de décharge s'ouvre à nouveau en appliquant une contre-pression (environ la pression du réseau). Il n'est pas nécessaire de le rendre accessible à cet effet.
Instructions de mise en œuvre
Le FRIASTOPP doit être mis en œuvre conformément aux instructions de mise en service et d'installation jointes à chaque FRIASTOPP. Le refoulement de la ligne de gaz avec le FRIASTOPP est autorisé jusqu'à 10 bars d'air avec le contrôleur de débit de gaz ouvert.
La pression du réseau d'utilisation de l'élément est indiquée sur la plaque signalétique :
- plaque signalétique jaune (type Z) pour 35 mbar à 5 bar,
- plaque signalétique orange (type D) pour 25 mbar à 1 bar,
- plaque signalétique blanche (type B) pour 100 mbar à 5 bar.
L'utilisation de ce composant doit être signalée sur le dispositif d'arrêt principal de la maison (l'étiquette adhésive correspondante ou la carte d'identité est comprise dans la livraison). Le soudage du FRIASTOPP avec la conduite de raccordement domestique en PE-HD s'effectue par soudage FRIALEN - de manière étanche et par adhérence longitudinale.
Le montage est préparé (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir instructions de montage : raccords de sécurité FRIALEN pour conduites de branchement et de distribution jusqu'à d 225).
De bonnes raisons pour le FRIASTOPP :
- Combinaison fabriquée en usine du manchon long FRIALEN FRIALONG et du contrôleur de débit de gaz Maxitrol.
- Le raccourcissement des zones froides par le GS intégré est plus que compensé par rapport au manchon standard.
- Sécurité de mise en œuvre accrue en cas d'utilisation de collets annulaires dans la zone de raccordement domestique
- Le filament chauffant exposé et les zones de soudure particulièrement larges permettent un transfert de chaleur optimal.
- Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)
Le contrôleur de débit de gaz
- est ajusté avec précision en usine (VN),
- a une faible perte de pression,
- est largement insensible à l'encrassement du gaz
- est déjà utilisé des centaines de milliers de fois en Allemagne avec ce principe de fonctionnement.
- Possibilité d'augmenter la pression de la basse pression à la moyenne pression si le réseau est adapté.
- Type Z : utilisation universelle de 35 mbar à 5 bar, stockage simple, pas de risque de confusion, peu de formation nécessaire au sein de l'entreprise.
