FRIASTOP P
Contrôleur de débit de gaz Gas-Stop System Pipelife

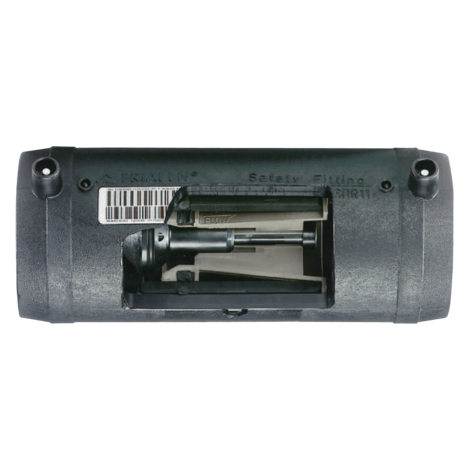

Contrôleur de débit de gaz FRIASTOP avec système Gas-Stop de Pipelife
- Gaz et H2 (100 %)
- Pression de service :
- Type U, UUE, S et SOU MOP (gaz) 5 bar
- Type A/D MOP (gaz) 1 bar
- Matériau : PE 100-RC
- dispositif de surintensité pour les types A/D, UUE et S
- sans dispositif de décharge pour les types U et SOU
- Fonctionnement jusqu'à un mélange de 100 % d'hydrogène
- Technologie de sécurité
- Marque de contrôle DVGW : DV-8601AU2248 et DG-4360BP0060 (DVGW G 5305-2)
PE 100-RC SDR 11
Pression de service maximale admissible Type U, UUE, S, SOU : 5 bar (gaz), Type A/D : 1 bar (gaz)
| Référence | Nom | info-bulle | Code produit d'origine | Article | QuantitИ de boНtes | D | d | Quantité par palette | t | rgb | Poids |
Prix 1 | BX | Prix ??VK | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | note | Fiche technique Texte 2 | Fiche technique Texte 1 | noteText | Titre du tableau | hwg | Titre | Marque | Matц┐б╘riau | qwProduct | qwSolution | Productbrand | Pilotage eau/gaz | Produit Plage | Categories | Pression de service |
VN | noteEnum | product.detail.attribute.Appel d'offres_Text | product.detail.attribute.Group1Headline | product.detail.attribute.hierarchie1 | product.detail.attribute.hierarchie2 | product.detail.attribute.qw_measurement_system | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 616199 | Contrôleur de débit de gaz Gas-Stop System Pipelife | - | 84814090 | 616199 | 40 | 45 | 32 | 1280 | 38 | RL3 | 0,140 | 114,00 | 40 | 133,39 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616199-17 | PEJEL | {"Appel d'offres_Text" :"Manchon long FRIALONG avec arrêt de gaz intégré : FRIASTOP P, système Pipelife (gaz)<\/P> <\/P>Caractéristiques : <\/P>Dimensionnement PE 100-RC\/ SDR 11<\/li>H2 ready 100. Notre produit est adapté à l'utilisation de 100% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH <\/li>Les deux côtés du tube peuvent être soudés en une seule opération <\/li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors du soudage :Pose possible sans dispositif de maintien<\/li>Temps de refroidissement courts<\/li><\/ul><\/li>Emballage individuel en sachet plastique avec instructions d'installation jointes, carte d'identification avec données caractéristiques du produit incluse. Possibilité de fixation<\/li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante)<\/li>Marquage clair du sens de montage prescrit<\/li>Plaque signalétique avec indications de type selon DVGW-VP305-2<\/li>Code-barres pour le soudage entièrement automatisé<\/li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz <\/li>Toutes les informations peuvent être saisies dans la zone de contact.<\/li>Contacts de sécurité pour un raccordement fixe et sans contact des appareils de soudage<\/li>Traitement avec une très basse tension <\/li>SoudureIndicateurs pour la preuve visuelle du soudage effectué<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW FRIALONG selon GW335 - B2 <\/li>Certification DVGW contrôleur de débit de gaz selon VP305-2<\/li><\/ul> <\/P>Disponible en 5 types:<\/P>Type A\/D : Pour pression de réseau 25 mbar - 1 bar, avec ouverture de décharge<\/li>Type S : Pour pression de réseau 200 mbar - 5 bar, avec ouverture de décharge<\/li>Type SOU : Pour pression de réseau 200 mbar - 5 bar, sans orifice de décharge<\/li>Type U : Pour pression de réseau 35 mbar - 5 bar, sans orifice de décharge <\/li>Type UUE : Pour pression de réseau 35 mbar - 5 bar, avec orifice de décharge<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11 <\/P>Pression de service : type U, UUE, S, SOU : (gaz) 5 bar, type A\/D : MOP (gaz) 1 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"} | 07-2023 30 en 100 %, pas de nouveaux ArtNr. | Domaine d'utilisationLe montage du FRIASTOPP s'effectue pour les conduites de gaz domestiques selon la fiche d'information DVGW G459-1 (12/03) pour des pressions de service de 25 mbar - 5 bar.Le FRIASTOPP est un dispositif de sécurité qui bloque automatiquement le flux de gaz en cas d'endommagement de la conduite, causé par exemple par des travaux de dragage ou de forage.Le FRIASTOPP s'installe de préférence dans la dérivation de la conduite principale vers la conduite de service, juste après le robinet de prise de pression.Le choix du type Pipelife Gas-StopTM se fait en fonction de la pression de service minimale du réseau et du débit requis en fonction de l'utilisateur.Le type universel U couvre de manière optimisée les exigences pratiques concernant la plage de pression de service et le débit requis. Le type U est disponible sans ou, en tant que type UUE, avec un orifice de décharge.pmin - pmax : pression de service min. - max., ou pression d'entrée Pipelife Gas-Stop™.VN : débit nominal en m3/h à pmin ou pmax (gaz naturel d = 0,6 à 1013,25 mbar, 0°C).Le type universel U couvre de manière optimisée les exigences pratiques en matière de plage de pression de service et de débit requis. Le type U est disponible sans orifice de décharge ou avec un orifice de décharge (type UUE). Le type spécial S est prévu pour des débits nominaux élevés et adapté aux capacités de débit des régulateurs de pression usuels.Type A/D, UUE, S : FRIASTOPP - Pipelife Gas-Stop™ avec dispositif de décharge.Débits de déchargeA/D : 30 l/h à 100 mbarsUUE et S : 30 l/h à 1 bar.Type U, SOU : FRIASTOPP - Pipelife Gas-Stop™ sans dispositif de décharge.Débit de fuite : 3,0 l/h.Autres types sur demande.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17,6. Épaisseur de paroi minimale s min ≥ 3 mm. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : FRIALONG = DV-8601AU2248.Pipelife Gas-StopTM selon DVGW G 5305-2 (01.10.2013) = DG-4360BP0060.Fonctionnement(voir aussi le catalogue de produits Pipelife Gas-Stop™ "http://www.pipelife-gasstop.com) Le FRIASTOPP se ferme automatiquement en présence d'un débit de gaz défini, tel qu'il se produit typiquement en cas d'endommagement de la conduite de raccordement de gaz. L'interruption du flux de gaz est immédiate et brutale. Les types A/D, UUE et S sont équipés d'un dispositif de décharge. Grâce à la quantité de débordement, la pression dans la conduite de gaz intacte peut à nouveau augmenter, de sorte que le Gas-Stop s'ouvre à nouveau de manière autonome.Type A/D, UUE et S : Pipelife Gas-StopTM avec dispositif de décharge :Les débits de débordement supérieurs à 30 l/h nécessitent des mesures de sécurité passives supplémentaires dans le bâtiment, conformément à la norme DVGW-G459-1-B.Les types U sans orifice de décharge sont rouverts en appliquant une contre-pression (environ la pression du réseau). Ils ne doivent pas être rendus accessibles à cet effet.Instructions de mise en œuvreLe FRIASTOPP doit être mis en œuvre conformément aux instructions de mise en service et d'installation jointes à chaque FRIASTOPP.Le refoulement du tronçon de gaz avec le FRIASTOPP est autorisé jusqu'à 10 bars d'air avec le Pipelife Gas-StopTM ouvert. La pression de réseau d'utilisation de l'élément est indiquée sur la plaque signalétique :- plaque signalétique violette (type U) pour 35 mbar à 5 bar,- plaque signalétique bleue (type A/D) pour 25 mbar à 1 bar,- plaque signalétique rouge (type S) pour 200 mbar à 5 bar.L'utilisation de ce composant doit être signalée sur le dispositif d'arrêt principal de la maison (l'étiquette adhésive correspondante ou la carte d'identité est fournie).Le soudage du FRIASTOPP avec la conduite de raccordement domestique en PE-HD s'effectue par soudage FRIALEN - étanche et à force longitudinale. Le montage est préparé (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage pour les raccords de sécurité FRIALEN pour les conduites de branchement et de distribution jusqu'à d 225"). | De bonnes raisons pour choisir le FRIASTOPP :Combinaison fabriquée en usine du manchon long FRIALONG de FRIALEN et du Pipelife Gas-StopTM.Le raccourcissement des zones froides par le Pipelife Gas-StopTM intégré est compensé par rapport au manchon standard.Chaque composant FRIASTOPP est soumis à un contrôle de fonctionnement en usine.Les filaments chauffants exposés et les zones de soudage particulièrement larges permettent un transfert de chaleur optimal.Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)Le composant peut être monté dans toutes les positionsChaque composant est identifié par son propre numéro de sérieLa plaque signalétique peut être décollée et collée et peut être utilisée directement, par exemple pour les protocoles de construction.Le PipelifeGas-StopTM:a une faible perte de chargeest largement insensible à l'encrassement du gazest en plastique, donc résistant à la corrosion et à l'épreuve du tempsa déjà fait ses preuves dans la pratique des millions de fois depuis plus de 20 ansdes augmentations de la pression de service sont possibles à tout moment si le réseau est adaptéest soumis à un test de fonctionnement à 100%.type universel U : utilisation universelle, stockage simple, pas de risque de confusion, peu de formation nécessaire au sein de l'entrepriseest simple à utilisertype spécial S :est adapté à des débits nominaux plus élevéspermet un dimensionnement optimisé des conduites de raccordementles débits nominaux correspondent aux exigences des appareils de régulation de pression disponibles dans le commerce | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11 Pression de service maximale admissible Type U, UUE, S, SOU : 5 bar (gaz), Type A/D : 1 bar (gaz) | INF | Contrôleur de débit de gaz Gas-Stop System Pipelife | FRIATEC | PE 100-RC | Valves | Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 35 mbar - 5 bar | 16 - 38 | 1 | Manchon long FRIALONG avec arrêt de gaz intégré : FRIASTOP P, système Pipelife (gaz)</P> </P>Caractéristiques : </P>Dimensionnement PE 100-RC/ SDR 11</li>H2 ready 100. Notre produit est adapté à l'utilisation de 100% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH </li>Les deux côtés du tube peuvent être soudés en une seule opération </li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors du soudage :Pose possible sans dispositif de maintien</li>Temps de refroidissement courts</li></ul></li>Emballage individuel en sachet plastique avec instructions d'installation jointes, carte d'identification avec données caractéristiques du produit incluse. Possibilité de fixation</li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante)</li>Marquage clair du sens de montage prescrit</li>Plaque signalétique avec indications de type selon DVGW-VP305-2</li>Code-barres pour le soudage entièrement automatisé</li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz </li>Toutes les informations peuvent être saisies dans la zone de contact.</li>Contacts de sécurité pour un raccordement fixe et sans contact des appareils de soudage</li>Traitement avec une très basse tension </li>SoudureIndicateurs pour la preuve visuelle du soudage effectué</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW FRIALONG selon GW335 - B2 </li>Certification DVGW contrôleur de débit de gaz selon VP305-2</li></ul> </P>Disponible en 5 types:</P>Type A/D : Pour pression de réseau 25 mbar - 1 bar, avec ouverture de décharge</li>Type S : Pour pression de réseau 200 mbar - 5 bar, avec ouverture de décharge</li>Type SOU : Pour pression de réseau 200 mbar - 5 bar, sans orifice de décharge</li>Type U : Pour pression de réseau 35 mbar - 5 bar, sans orifice de décharge </li>Type UUE : Pour pression de réseau 35 mbar - 5 bar, avec orifice de décharge</li></ul> | PE 100 SDR 11 </P>Pression de service : type U, UUE, S, SOU : (gaz) 5 bar, type A/D : MOP (gaz) 1 bar</P> | FRIALEN raccords de sécurité | FRIALEN vannes / valves | métrique | 1 |
| 616201 | Contrôleur de débit de gaz Gas-Stop System Pipelife | - | 84814090 | 616201 | 20 | 68 | 50 | 640 | 54 | RL3 | 0,360 | 248,90 | 20 | 291,22 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616201-17 | PEJEL | {"Appel d'offres_Text" :"Manchon long FRIALONG avec arrêt de gaz intégré : FRIASTOP P, système Pipelife (gaz)<\/P> <\/P>Caractéristiques : <\/P>Dimensionnement PE 100-RC\/ SDR 11<\/li>H2 ready 100. Notre produit est adapté à l'utilisation de 100% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH <\/li>Les deux côtés du tube peuvent être soudés en une seule opération <\/li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors du soudage :Pose possible sans dispositif de maintien<\/li>Temps de refroidissement courts<\/li><\/ul><\/li>Emballage individuel en sachet plastique avec instructions d'installation jointes, carte d'identification avec données caractéristiques du produit incluse. Possibilité de fixation<\/li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante)<\/li>Marquage clair du sens de montage prescrit<\/li>Plaque signalétique avec indications de type selon DVGW-VP305-2<\/li>Code-barres pour le soudage entièrement automatisé<\/li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz <\/li>Toutes les informations peuvent être saisies dans la zone de contact.<\/li>Contacts de sécurité pour un raccordement fixe et sans contact des appareils de soudage<\/li>Traitement avec une très basse tension <\/li>SoudureIndicateurs pour la preuve visuelle du soudage effectué<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW FRIALONG selon GW335 - B2 <\/li>Certification DVGW contrôleur de débit de gaz selon VP305-2<\/li><\/ul> <\/P>Disponible en 5 types:<\/P>Type A\/D : Pour pression de réseau 25 mbar - 1 bar, avec ouverture de décharge<\/li>Type S : Pour pression de réseau 200 mbar - 5 bar, avec ouverture de décharge<\/li>Type SOU : Pour pression de réseau 200 mbar - 5 bar, sans orifice de décharge<\/li>Type U : Pour pression de réseau 35 mbar - 5 bar, sans orifice de décharge <\/li>Type UUE : Pour pression de réseau 35 mbar - 5 bar, avec orifice de décharge<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11 <\/P>Pression de service : type U, UUE, S, SOU : (gaz) 5 bar, type A\/D : MOP (gaz) 1 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"} | 07-2023 30 en 100 %, pas de nouveaux ArtNr. | Domaine d'utilisationLe montage du FRIASTOPP s'effectue pour les conduites de gaz domestiques selon la fiche d'information DVGW G459-1 (12/03) pour des pressions de service de 25 mbar - 5 bar.Le FRIASTOPP est un dispositif de sécurité qui bloque automatiquement le flux de gaz en cas d'endommagement de la conduite, causé par exemple par des travaux de dragage ou de forage.Le FRIASTOPP s'installe de préférence dans la dérivation de la conduite principale vers la conduite de service, juste après le robinet de prise de pression.Le choix du type Pipelife Gas-StopTM se fait en fonction de la pression de service minimale du réseau et du débit requis en fonction de l'utilisateur.Le type universel U couvre de manière optimisée les exigences pratiques concernant la plage de pression de service et le débit requis. Le type U est disponible sans ou, en tant que type UUE, avec un orifice de décharge.pmin - pmax : pression de service min. - max., ou pression d'entrée Pipelife Gas-Stop™.VN : débit nominal en m3/h à pmin ou pmax (gaz naturel d = 0,6 à 1013,25 mbar, 0°C).Le type universel U couvre de manière optimisée les exigences pratiques en matière de plage de pression de service et de débit requis. Le type U est disponible sans orifice de décharge ou avec un orifice de décharge (type UUE). Le type spécial S est prévu pour des débits nominaux élevés et adapté aux capacités de débit des régulateurs de pression usuels.Type A/D, UUE, S : FRIASTOPP - Pipelife Gas-Stop™ avec dispositif de décharge.Débits de déchargeA/D : 30 l/h à 100 mbarsUUE et S : 30 l/h à 1 bar.Type U, SOU : FRIASTOPP - Pipelife Gas-Stop™ sans dispositif de décharge.Débit de fuite : 3,0 l/h.Autres types sur demande.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17,6. Épaisseur de paroi minimale s min ≥ 3 mm. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : FRIALONG = DV-8601AU2248.Pipelife Gas-StopTM selon DVGW G 5305-2 (01.10.2013) = DG-4360BP0060.Fonctionnement(voir aussi le catalogue de produits Pipelife Gas-Stop™ "http://www.pipelife-gasstop.com) Le FRIASTOPP se ferme automatiquement en présence d'un débit de gaz défini, tel qu'il se produit typiquement en cas d'endommagement de la conduite de raccordement de gaz. L'interruption du flux de gaz est immédiate et brutale. Les types A/D, UUE et S sont équipés d'un dispositif de décharge. Grâce à la quantité de débordement, la pression dans la conduite de gaz intacte peut à nouveau augmenter, de sorte que le Gas-Stop s'ouvre à nouveau de manière autonome.Type A/D, UUE et S : Pipelife Gas-StopTM avec dispositif de décharge :Les débits de débordement supérieurs à 30 l/h nécessitent des mesures de sécurité passives supplémentaires dans le bâtiment, conformément à la norme DVGW-G459-1-B.Les types U sans orifice de décharge sont rouverts en appliquant une contre-pression (environ la pression du réseau). Ils ne doivent pas être rendus accessibles à cet effet.Instructions de mise en œuvreLe FRIASTOPP doit être mis en œuvre conformément aux instructions de mise en service et d'installation jointes à chaque FRIASTOPP.Le refoulement du tronçon de gaz avec le FRIASTOPP est autorisé jusqu'à 10 bars d'air avec le Pipelife Gas-StopTM ouvert. La pression de réseau d'utilisation de l'élément est indiquée sur la plaque signalétique :- plaque signalétique violette (type U) pour 35 mbar à 5 bar,- plaque signalétique bleue (type A/D) pour 25 mbar à 1 bar,- plaque signalétique rouge (type S) pour 200 mbar à 5 bar.L'utilisation de ce composant doit être signalée sur le dispositif d'arrêt principal de la maison (l'étiquette adhésive correspondante ou la carte d'identité est fournie).Le soudage du FRIASTOPP avec la conduite de raccordement domestique en PE-HD s'effectue par soudage FRIALEN - étanche et à force longitudinale. Le montage est préparé (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage pour les raccords de sécurité FRIALEN pour les conduites de branchement et de distribution jusqu'à d 225"). | De bonnes raisons pour choisir le FRIASTOPP :Combinaison fabriquée en usine du manchon long FRIALONG de FRIALEN et du Pipelife Gas-StopTM.Le raccourcissement des zones froides par le Pipelife Gas-StopTM intégré est compensé par rapport au manchon standard.Chaque composant FRIASTOPP est soumis à un contrôle de fonctionnement en usine.Les filaments chauffants exposés et les zones de soudage particulièrement larges permettent un transfert de chaleur optimal.Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)Le composant peut être monté dans toutes les positionsChaque composant est identifié par son propre numéro de sérieLa plaque signalétique peut être décollée et collée et peut être utilisée directement, par exemple pour les protocoles de construction.Le PipelifeGas-StopTM:a une faible perte de chargeest largement insensible à l'encrassement du gazest en plastique, donc résistant à la corrosion et à l'épreuve du tempsa déjà fait ses preuves dans la pratique des millions de fois depuis plus de 20 ansdes augmentations de la pression de service sont possibles à tout moment si le réseau est adaptéest soumis à un test de fonctionnement à 100%.type universel U : utilisation universelle, stockage simple, pas de risque de confusion, peu de formation nécessaire au sein de l'entrepriseest simple à utilisertype spécial S :est adapté à des débits nominaux plus élevéspermet un dimensionnement optimisé des conduites de raccordementles débits nominaux correspondent aux exigences des appareils de régulation de pression disponibles dans le commerce | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11 Pression de service maximale admissible Type U, UUE, S, SOU : 5 bar (gaz), Type A/D : 1 bar (gaz) | INF | Contrôleur de débit de gaz Gas-Stop System Pipelife | FRIATEC | PE 100-RC | Valves | Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 35 mbar - 5 bar | 38 - 91 | 1 | Manchon long FRIALONG avec arrêt de gaz intégré : FRIASTOP P, système Pipelife (gaz)</P> </P>Caractéristiques : </P>Dimensionnement PE 100-RC/ SDR 11</li>H2 ready 100. Notre produit est adapté à l'utilisation de 100% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH </li>Les deux côtés du tube peuvent être soudés en une seule opération </li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors du soudage :Pose possible sans dispositif de maintien</li>Temps de refroidissement courts</li></ul></li>Emballage individuel en sachet plastique avec instructions d'installation jointes, carte d'identification avec données caractéristiques du produit incluse. Possibilité de fixation</li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante)</li>Marquage clair du sens de montage prescrit</li>Plaque signalétique avec indications de type selon DVGW-VP305-2</li>Code-barres pour le soudage entièrement automatisé</li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz </li>Toutes les informations peuvent être saisies dans la zone de contact.</li>Contacts de sécurité pour un raccordement fixe et sans contact des appareils de soudage</li>Traitement avec une très basse tension </li>SoudureIndicateurs pour la preuve visuelle du soudage effectué</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW FRIALONG selon GW335 - B2 </li>Certification DVGW contrôleur de débit de gaz selon VP305-2</li></ul> </P>Disponible en 5 types:</P>Type A/D : Pour pression de réseau 25 mbar - 1 bar, avec ouverture de décharge</li>Type S : Pour pression de réseau 200 mbar - 5 bar, avec ouverture de décharge</li>Type SOU : Pour pression de réseau 200 mbar - 5 bar, sans orifice de décharge</li>Type U : Pour pression de réseau 35 mbar - 5 bar, sans orifice de décharge </li>Type UUE : Pour pression de réseau 35 mbar - 5 bar, avec orifice de décharge</li></ul> | PE 100 SDR 11 </P>Pression de service : type U, UUE, S, SOU : (gaz) 5 bar, type A/D : MOP (gaz) 1 bar</P> | FRIALEN raccords de sécurité | FRIALEN vannes / valves | métrique | 1 |
| 616203 | Contrôleur de débit de gaz Gas-Stop System Pipelife | - | 84814090 | 616203 | 12 | 82 | 63 | 384 | 59 | RL3 | 0,560 | 303,20 | 12 | 354,76 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616203-17 | PEJEL | {"Appel d'offres_Text" :"Manchon long FRIALONG avec arrêt de gaz intégré : FRIASTOP P, système Pipelife (gaz)<\/P> <\/P>Caractéristiques : <\/P>Dimensionnement PE 100-RC\/ SDR 11<\/li>H2 ready 100. Notre produit est adapté à l'utilisation de 100% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH <\/li>Les deux côtés du tube peuvent être soudés en une seule opération <\/li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors du soudage :Pose possible sans dispositif de maintien<\/li>Temps de refroidissement courts<\/li><\/ul><\/li>Emballage individuel en sachet plastique avec instructions d'installation jointes, carte d'identification avec données caractéristiques du produit incluse. Possibilité de fixation<\/li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante)<\/li>Marquage clair du sens de montage prescrit<\/li>Plaque signalétique avec indications de type selon DVGW-VP305-2<\/li>Code-barres pour le soudage entièrement automatisé<\/li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz <\/li>Toutes les informations peuvent être saisies dans la zone de contact.<\/li>Contacts de sécurité pour un raccordement fixe et sans contact des appareils de soudage<\/li>Traitement avec une très basse tension <\/li>SoudureIndicateurs pour la preuve visuelle du soudage effectué<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW FRIALONG selon GW335 - B2 <\/li>Certification DVGW contrôleur de débit de gaz selon VP305-2<\/li><\/ul> <\/P>Disponible en 5 types:<\/P>Type A\/D : Pour pression de réseau 25 mbar - 1 bar, avec ouverture de décharge<\/li>Type S : Pour pression de réseau 200 mbar - 5 bar, avec ouverture de décharge<\/li>Type SOU : Pour pression de réseau 200 mbar - 5 bar, sans orifice de décharge<\/li>Type U : Pour pression de réseau 35 mbar - 5 bar, sans orifice de décharge <\/li>Type UUE : Pour pression de réseau 35 mbar - 5 bar, avec orifice de décharge<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11 <\/P>Pression de service : type U, UUE, S, SOU : (gaz) 5 bar, type A\/D : MOP (gaz) 1 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"} | 07-2023 30 en 100 %, pas de nouveaux ArtNr. | Domaine d'utilisationLe montage du FRIASTOPP s'effectue pour les conduites de gaz domestiques selon la fiche d'information DVGW G459-1 (12/03) pour des pressions de service de 25 mbar - 5 bar.Le FRIASTOPP est un dispositif de sécurité qui bloque automatiquement le flux de gaz en cas d'endommagement de la conduite, causé par exemple par des travaux de dragage ou de forage.Le FRIASTOPP s'installe de préférence dans la dérivation de la conduite principale vers la conduite de service, juste après le robinet de prise de pression.Le choix du type Pipelife Gas-StopTM se fait en fonction de la pression de service minimale du réseau et du débit requis en fonction de l'utilisateur.Le type universel U couvre de manière optimisée les exigences pratiques concernant la plage de pression de service et le débit requis. Le type U est disponible sans ou, en tant que type UUE, avec un orifice de décharge.pmin - pmax : pression de service min. - max., ou pression d'entrée Pipelife Gas-Stop™.VN : débit nominal en m3/h à pmin ou pmax (gaz naturel d = 0,6 à 1013,25 mbar, 0°C).Le type universel U couvre de manière optimisée les exigences pratiques en matière de plage de pression de service et de débit requis. Le type U est disponible sans orifice de décharge ou avec un orifice de décharge (type UUE). Le type spécial S est prévu pour des débits nominaux élevés et adapté aux capacités de débit des régulateurs de pression usuels.Type A/D, UUE, S : FRIASTOPP - Pipelife Gas-Stop™ avec dispositif de décharge.Débits de déchargeA/D : 30 l/h à 100 mbarsUUE et S : 30 l/h à 1 bar.Type U, SOU : FRIASTOPP - Pipelife Gas-Stop™ sans dispositif de décharge.Débit de fuite : 3,0 l/h.Autres types sur demande.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17,6. Épaisseur de paroi minimale s min ≥ 3 mm. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : FRIALONG = DV-8601AU2248.Pipelife Gas-StopTM selon DVGW G 5305-2 (01.10.2013) = DG-4360BP0060.Fonctionnement(voir aussi le catalogue de produits Pipelife Gas-Stop™ "http://www.pipelife-gasstop.com) Le FRIASTOPP se ferme automatiquement en présence d'un débit de gaz défini, tel qu'il se produit typiquement en cas d'endommagement de la conduite de raccordement de gaz. L'interruption du flux de gaz est immédiate et brutale. Les types A/D, UUE et S sont équipés d'un dispositif de décharge. Grâce à la quantité de débordement, la pression dans la conduite de gaz intacte peut à nouveau augmenter, de sorte que le Gas-Stop s'ouvre à nouveau de manière autonome.Type A/D, UUE et S : Pipelife Gas-StopTM avec dispositif de décharge :Les débits de débordement supérieurs à 30 l/h nécessitent des mesures de sécurité passives supplémentaires dans le bâtiment, conformément à la norme DVGW-G459-1-B.Les types U sans orifice de décharge sont rouverts en appliquant une contre-pression (environ la pression du réseau). Ils ne doivent pas être rendus accessibles à cet effet.Instructions de mise en œuvreLe FRIASTOPP doit être mis en œuvre conformément aux instructions de mise en service et d'installation jointes à chaque FRIASTOPP.Le refoulement du tronçon de gaz avec le FRIASTOPP est autorisé jusqu'à 10 bars d'air avec le Pipelife Gas-StopTM ouvert. La pression de réseau d'utilisation de l'élément est indiquée sur la plaque signalétique :- plaque signalétique violette (type U) pour 35 mbar à 5 bar,- plaque signalétique bleue (type A/D) pour 25 mbar à 1 bar,- plaque signalétique rouge (type S) pour 200 mbar à 5 bar.L'utilisation de ce composant doit être signalée sur le dispositif d'arrêt principal de la maison (l'étiquette adhésive correspondante ou la carte d'identité est fournie).Le soudage du FRIASTOPP avec la conduite de raccordement domestique en PE-HD s'effectue par soudage FRIALEN - étanche et à force longitudinale. Le montage est préparé (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage pour les raccords de sécurité FRIALEN pour les conduites de branchement et de distribution jusqu'à d 225"). | De bonnes raisons pour choisir le FRIASTOPP :Combinaison fabriquée en usine du manchon long FRIALONG de FRIALEN et du Pipelife Gas-StopTM.Le raccourcissement des zones froides par le Pipelife Gas-StopTM intégré est compensé par rapport au manchon standard.Chaque composant FRIASTOPP est soumis à un contrôle de fonctionnement en usine.Les filaments chauffants exposés et les zones de soudage particulièrement larges permettent un transfert de chaleur optimal.Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)Le composant peut être monté dans toutes les positionsChaque composant est identifié par son propre numéro de sérieLa plaque signalétique peut être décollée et collée et peut être utilisée directement, par exemple pour les protocoles de construction.Le PipelifeGas-StopTM:a une faible perte de chargeest largement insensible à l'encrassement du gazest en plastique, donc résistant à la corrosion et à l'épreuve du tempsa déjà fait ses preuves dans la pratique des millions de fois depuis plus de 20 ansdes augmentations de la pression de service sont possibles à tout moment si le réseau est adaptéest soumis à un test de fonctionnement à 100%.type universel U : utilisation universelle, stockage simple, pas de risque de confusion, peu de formation nécessaire au sein de l'entrepriseest simple à utilisertype spécial S :est adapté à des débits nominaux plus élevéspermet un dimensionnement optimisé des conduites de raccordementles débits nominaux correspondent aux exigences des appareils de régulation de pression disponibles dans le commerce | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11 Pression de service maximale admissible Type U, UUE, S, SOU : 5 bar (gaz), Type A/D : 1 bar (gaz) | INF | Contrôleur de débit de gaz Gas-Stop System Pipelife | FRIATEC | PE 100-RC | Valves | Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 35 mbar - 5 bar | 58 - 140 | 1 | Manchon long FRIALONG avec arrêt de gaz intégré : FRIASTOP P, système Pipelife (gaz)</P> </P>Caractéristiques : </P>Dimensionnement PE 100-RC/ SDR 11</li>H2 ready 100. Notre produit est adapté à l'utilisation de 100% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH </li>Les deux côtés du tube peuvent être soudés en une seule opération </li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors du soudage :Pose possible sans dispositif de maintien</li>Temps de refroidissement courts</li></ul></li>Emballage individuel en sachet plastique avec instructions d'installation jointes, carte d'identification avec données caractéristiques du produit incluse. Possibilité de fixation</li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante)</li>Marquage clair du sens de montage prescrit</li>Plaque signalétique avec indications de type selon DVGW-VP305-2</li>Code-barres pour le soudage entièrement automatisé</li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz </li>Toutes les informations peuvent être saisies dans la zone de contact.</li>Contacts de sécurité pour un raccordement fixe et sans contact des appareils de soudage</li>Traitement avec une très basse tension </li>SoudureIndicateurs pour la preuve visuelle du soudage effectué</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW FRIALONG selon GW335 - B2 </li>Certification DVGW contrôleur de débit de gaz selon VP305-2</li></ul> </P>Disponible en 5 types:</P>Type A/D : Pour pression de réseau 25 mbar - 1 bar, avec ouverture de décharge</li>Type S : Pour pression de réseau 200 mbar - 5 bar, avec ouverture de décharge</li>Type SOU : Pour pression de réseau 200 mbar - 5 bar, sans orifice de décharge</li>Type U : Pour pression de réseau 35 mbar - 5 bar, sans orifice de décharge </li>Type UUE : Pour pression de réseau 35 mbar - 5 bar, avec orifice de décharge</li></ul> | PE 100 SDR 11 </P>Pression de service : type U, UUE, S, SOU : (gaz) 5 bar, type A/D : MOP (gaz) 1 bar</P> | FRIALEN raccords de sécurité | FRIALEN vannes / valves | métrique | 1 |
| 616200 | Contrôleur de débit de gaz Gas-Stop System Pipelife | - | 84814090 | 616200 | 1 | 45 | 32 | 1280 | 38 | RL3 | 0,140 | 114,00 | 40 | 133,39 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616200-17 | PEJEL | {"Appel d'offres_Text" :"Manchon long FRIALONG avec arrêt de gaz intégré : FRIASTOP P, système Pipelife (gaz)<\/P> <\/P>Caractéristiques : <\/P>Dimensionnement PE 100-RC\/ SDR 11<\/li>H2 ready 100. Notre produit est adapté à l'utilisation de 100% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH <\/li>Les deux côtés du tube peuvent être soudés en une seule opération <\/li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors du soudage :Pose possible sans dispositif de maintien<\/li>Temps de refroidissement courts<\/li><\/ul><\/li>Emballage individuel en sachet plastique avec instructions d'installation jointes, carte d'identification avec données caractéristiques du produit incluse. Possibilité de fixation<\/li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante)<\/li>Marquage clair du sens de montage prescrit<\/li>Plaque signalétique avec indications de type selon DVGW-VP305-2<\/li>Code-barres pour le soudage entièrement automatisé<\/li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz <\/li>Toutes les informations peuvent être saisies dans la zone de contact.<\/li>Contacts de sécurité pour un raccordement fixe et sans contact des appareils de soudage<\/li>Traitement avec une très basse tension <\/li>SoudureIndicateurs pour la preuve visuelle du soudage effectué<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW FRIALONG selon GW335 - B2 <\/li>Certification DVGW contrôleur de débit de gaz selon VP305-2<\/li><\/ul> <\/P>Disponible en 5 types:<\/P>Type A\/D : Pour pression de réseau 25 mbar - 1 bar, avec ouverture de décharge<\/li>Type S : Pour pression de réseau 200 mbar - 5 bar, avec ouverture de décharge<\/li>Type SOU : Pour pression de réseau 200 mbar - 5 bar, sans orifice de décharge<\/li>Type U : Pour pression de réseau 35 mbar - 5 bar, sans orifice de décharge <\/li>Type UUE : Pour pression de réseau 35 mbar - 5 bar, avec orifice de décharge<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11 <\/P>Pression de service : type U, UUE, S, SOU : (gaz) 5 bar, type A\/D : MOP (gaz) 1 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"} | 07-2023 30 en 100 %, pas de nouveaux ArtNr. | Domaine d'utilisationLe montage du FRIASTOPP s'effectue pour les conduites de gaz domestiques selon la fiche d'information DVGW G459-1 (12/03) pour des pressions de service de 25 mbar - 5 bar.Le FRIASTOPP est un dispositif de sécurité qui bloque automatiquement le flux de gaz en cas d'endommagement de la conduite, causé par exemple par des travaux de dragage ou de forage.Le FRIASTOPP s'installe de préférence dans la dérivation de la conduite principale vers la conduite de service, juste après le robinet de prise de pression.Le choix du type Pipelife Gas-StopTM se fait en fonction de la pression de service minimale du réseau et du débit requis en fonction de l'utilisateur.Le type universel U couvre de manière optimisée les exigences pratiques concernant la plage de pression de service et le débit requis. Le type U est disponible sans ou, en tant que type UUE, avec un orifice de décharge.pmin - pmax : pression de service min. - max., ou pression d'entrée Pipelife Gas-Stop™.VN : débit nominal en m3/h à pmin ou pmax (gaz naturel d = 0,6 à 1013,25 mbar, 0°C).Le type universel U couvre de manière optimisée les exigences pratiques en matière de plage de pression de service et de débit requis. Le type U est disponible sans orifice de décharge ou avec un orifice de décharge (type UUE). Le type spécial S est prévu pour des débits nominaux élevés et adapté aux capacités de débit des régulateurs de pression usuels.Type A/D, UUE, S : FRIASTOPP - Pipelife Gas-Stop™ avec dispositif de décharge.Débits de déchargeA/D : 30 l/h à 100 mbarsUUE et S : 30 l/h à 1 bar.Type U, SOU : FRIASTOPP - Pipelife Gas-Stop™ sans dispositif de décharge.Débit de fuite : 3,0 l/h.Autres types sur demande.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17,6. Épaisseur de paroi minimale s min ≥ 3 mm. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : FRIALONG = DV-8601AU2248.Pipelife Gas-StopTM selon DVGW G 5305-2 (01.10.2013) = DG-4360BP0060.Fonctionnement(voir aussi le catalogue de produits Pipelife Gas-Stop™ "http://www.pipelife-gasstop.com) Le FRIASTOPP se ferme automatiquement en présence d'un débit de gaz défini, tel qu'il se produit typiquement en cas d'endommagement de la conduite de raccordement de gaz. L'interruption du flux de gaz est immédiate et brutale. Les types A/D, UUE et S sont équipés d'un dispositif de décharge. Grâce à la quantité de débordement, la pression dans la conduite de gaz intacte peut à nouveau augmenter, de sorte que le Gas-Stop s'ouvre à nouveau de manière autonome.Type A/D, UUE et S : Pipelife Gas-StopTM avec dispositif de décharge :Les débits de débordement supérieurs à 30 l/h nécessitent des mesures de sécurité passives supplémentaires dans le bâtiment, conformément à la norme DVGW-G459-1-B.Les types U sans orifice de décharge sont rouverts en appliquant une contre-pression (environ la pression du réseau). Ils ne doivent pas être rendus accessibles à cet effet.Instructions de mise en œuvreLe FRIASTOPP doit être mis en œuvre conformément aux instructions de mise en service et d'installation jointes à chaque FRIASTOPP.Le refoulement du tronçon de gaz avec le FRIASTOPP est autorisé jusqu'à 10 bars d'air avec le Pipelife Gas-StopTM ouvert. La pression de réseau d'utilisation de l'élément est indiquée sur la plaque signalétique :- plaque signalétique violette (type U) pour 35 mbar à 5 bar,- plaque signalétique bleue (type A/D) pour 25 mbar à 1 bar,- plaque signalétique rouge (type S) pour 200 mbar à 5 bar.L'utilisation de ce composant doit être signalée sur le dispositif d'arrêt principal de la maison (l'étiquette adhésive correspondante ou la carte d'identité est fournie).Le soudage du FRIASTOPP avec la conduite de raccordement domestique en PE-HD s'effectue par soudage FRIALEN - étanche et à force longitudinale. Le montage est préparé (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage pour les raccords de sécurité FRIALEN pour les conduites de branchement et de distribution jusqu'à d 225"). | De bonnes raisons pour choisir le FRIASTOPP :Combinaison fabriquée en usine du manchon long FRIALONG de FRIALEN et du Pipelife Gas-StopTM.Le raccourcissement des zones froides par le Pipelife Gas-StopTM intégré est compensé par rapport au manchon standard.Chaque composant FRIASTOPP est soumis à un contrôle de fonctionnement en usine.Les filaments chauffants exposés et les zones de soudage particulièrement larges permettent un transfert de chaleur optimal.Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)Le composant peut être monté dans toutes les positionsChaque composant est identifié par son propre numéro de sérieLa plaque signalétique peut être décollée et collée et peut être utilisée directement, par exemple pour les protocoles de construction.Le PipelifeGas-StopTM:a une faible perte de chargeest largement insensible à l'encrassement du gazest en plastique, donc résistant à la corrosion et à l'épreuve du tempsa déjà fait ses preuves dans la pratique des millions de fois depuis plus de 20 ansdes augmentations de la pression de service sont possibles à tout moment si le réseau est adaptéest soumis à un test de fonctionnement à 100%.type universel U : utilisation universelle, stockage simple, pas de risque de confusion, peu de formation nécessaire au sein de l'entrepriseest simple à utilisertype spécial S :est adapté à des débits nominaux plus élevéspermet un dimensionnement optimisé des conduites de raccordementles débits nominaux correspondent aux exigences des appareils de régulation de pression disponibles dans le commerce | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11 Pression de service maximale admissible Type U, UUE, S, SOU : 5 bar (gaz), Type A/D : 1 bar (gaz) | INF | Contrôleur de débit de gaz Gas-Stop System Pipelife | FRIATEC | PE 100-RC | Valves | Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 35 mbar - 5 bar | 16 - 38 | - | Manchon long FRIALONG avec arrêt de gaz intégré : FRIASTOP P, système Pipelife (gaz)</P> </P>Caractéristiques : </P>Dimensionnement PE 100-RC/ SDR 11</li>H2 ready 100. Notre produit est adapté à l'utilisation de 100% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH </li>Les deux côtés du tube peuvent être soudés en une seule opération </li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors du soudage :Pose possible sans dispositif de maintien</li>Temps de refroidissement courts</li></ul></li>Emballage individuel en sachet plastique avec instructions d'installation jointes, carte d'identification avec données caractéristiques du produit incluse. Possibilité de fixation</li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante)</li>Marquage clair du sens de montage prescrit</li>Plaque signalétique avec indications de type selon DVGW-VP305-2</li>Code-barres pour le soudage entièrement automatisé</li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz </li>Toutes les informations peuvent être saisies dans la zone de contact.</li>Contacts de sécurité pour un raccordement fixe et sans contact des appareils de soudage</li>Traitement avec une très basse tension </li>SoudureIndicateurs pour la preuve visuelle du soudage effectué</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW FRIALONG selon GW335 - B2 </li>Certification DVGW contrôleur de débit de gaz selon VP305-2</li></ul> </P>Disponible en 5 types:</P>Type A/D : Pour pression de réseau 25 mbar - 1 bar, avec ouverture de décharge</li>Type S : Pour pression de réseau 200 mbar - 5 bar, avec ouverture de décharge</li>Type SOU : Pour pression de réseau 200 mbar - 5 bar, sans orifice de décharge</li>Type U : Pour pression de réseau 35 mbar - 5 bar, sans orifice de décharge </li>Type UUE : Pour pression de réseau 35 mbar - 5 bar, avec orifice de décharge</li></ul> | PE 100 SDR 11 </P>Pression de service : type U, UUE, S, SOU : (gaz) 5 bar, type A/D : MOP (gaz) 1 bar</P> | FRIALEN raccords de sécurité | FRIALEN vannes / valves | métrique | |
| 616202 | Contrôleur de débit de gaz Gas-Stop System Pipelife | - | 84814090 | 616202 | 1 | 68 | 50 | 640 | 54 | RL3 | 0,360 | 248,90 | 20 | 291,22 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616202-17 | PEJEL | {"Appel d'offres_Text" :"Manchon long FRIALONG avec arrêt de gaz intégré : FRIASTOP P, système Pipelife (gaz)<\/P> <\/P>Caractéristiques : <\/P>Dimensionnement PE 100-RC\/ SDR 11<\/li>H2 ready 100. Notre produit est adapté à l'utilisation de 100% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH <\/li>Les deux côtés du tube peuvent être soudés en une seule opération <\/li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors du soudage :Pose possible sans dispositif de maintien<\/li>Temps de refroidissement courts<\/li><\/ul><\/li>Emballage individuel en sachet plastique avec instructions d'installation jointes, carte d'identification avec données caractéristiques du produit incluse. Possibilité de fixation<\/li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante)<\/li>Marquage clair du sens de montage prescrit<\/li>Plaque signalétique avec indications de type selon DVGW-VP305-2<\/li>Code-barres pour le soudage entièrement automatisé<\/li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz <\/li>Toutes les informations peuvent être saisies dans la zone de contact.<\/li>Contacts de sécurité pour un raccordement fixe et sans contact des appareils de soudage<\/li>Traitement avec une très basse tension <\/li>SoudureIndicateurs pour la preuve visuelle du soudage effectué<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW FRIALONG selon GW335 - B2 <\/li>Certification DVGW contrôleur de débit de gaz selon VP305-2<\/li><\/ul> <\/P>Disponible en 5 types:<\/P>Type A\/D : Pour pression de réseau 25 mbar - 1 bar, avec ouverture de décharge<\/li>Type S : Pour pression de réseau 200 mbar - 5 bar, avec ouverture de décharge<\/li>Type SOU : Pour pression de réseau 200 mbar - 5 bar, sans orifice de décharge<\/li>Type U : Pour pression de réseau 35 mbar - 5 bar, sans orifice de décharge <\/li>Type UUE : Pour pression de réseau 35 mbar - 5 bar, avec orifice de décharge<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11 <\/P>Pression de service : type U, UUE, S, SOU : (gaz) 5 bar, type A\/D : MOP (gaz) 1 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"} | 07-2023 30 en 100 %, pas de nouveaux ArtNr. | Domaine d'utilisationLe montage du FRIASTOPP s'effectue pour les conduites de gaz domestiques selon la fiche d'information DVGW G459-1 (12/03) pour des pressions de service de 25 mbar - 5 bar.Le FRIASTOPP est un dispositif de sécurité qui bloque automatiquement le flux de gaz en cas d'endommagement de la conduite, causé par exemple par des travaux de dragage ou de forage.Le FRIASTOPP s'installe de préférence dans la dérivation de la conduite principale vers la conduite de service, juste après le robinet de prise de pression.Le choix du type Pipelife Gas-StopTM se fait en fonction de la pression de service minimale du réseau et du débit requis en fonction de l'utilisateur.Le type universel U couvre de manière optimisée les exigences pratiques concernant la plage de pression de service et le débit requis. Le type U est disponible sans ou, en tant que type UUE, avec un orifice de décharge.pmin - pmax : pression de service min. - max., ou pression d'entrée Pipelife Gas-Stop™.VN : débit nominal en m3/h à pmin ou pmax (gaz naturel d = 0,6 à 1013,25 mbar, 0°C).Le type universel U couvre de manière optimisée les exigences pratiques en matière de plage de pression de service et de débit requis. Le type U est disponible sans orifice de décharge ou avec un orifice de décharge (type UUE). Le type spécial S est prévu pour des débits nominaux élevés et adapté aux capacités de débit des régulateurs de pression usuels.Type A/D, UUE, S : FRIASTOPP - Pipelife Gas-Stop™ avec dispositif de décharge.Débits de déchargeA/D : 30 l/h à 100 mbarsUUE et S : 30 l/h à 1 bar.Type U, SOU : FRIASTOPP - Pipelife Gas-Stop™ sans dispositif de décharge.Débit de fuite : 3,0 l/h.Autres types sur demande.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17,6. Épaisseur de paroi minimale s min ≥ 3 mm. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : FRIALONG = DV-8601AU2248.Pipelife Gas-StopTM selon DVGW G 5305-2 (01.10.2013) = DG-4360BP0060.Fonctionnement(voir aussi le catalogue de produits Pipelife Gas-Stop™ "http://www.pipelife-gasstop.com) Le FRIASTOPP se ferme automatiquement en présence d'un débit de gaz défini, tel qu'il se produit typiquement en cas d'endommagement de la conduite de raccordement de gaz. L'interruption du flux de gaz est immédiate et brutale. Les types A/D, UUE et S sont équipés d'un dispositif de décharge. Grâce à la quantité de débordement, la pression dans la conduite de gaz intacte peut à nouveau augmenter, de sorte que le Gas-Stop s'ouvre à nouveau de manière autonome.Type A/D, UUE et S : Pipelife Gas-StopTM avec dispositif de décharge :Les débits de débordement supérieurs à 30 l/h nécessitent des mesures de sécurité passives supplémentaires dans le bâtiment, conformément à la norme DVGW-G459-1-B.Les types U sans orifice de décharge sont rouverts en appliquant une contre-pression (environ la pression du réseau). Ils ne doivent pas être rendus accessibles à cet effet.Instructions de mise en œuvreLe FRIASTOPP doit être mis en œuvre conformément aux instructions de mise en service et d'installation jointes à chaque FRIASTOPP.Le refoulement du tronçon de gaz avec le FRIASTOPP est autorisé jusqu'à 10 bars d'air avec le Pipelife Gas-StopTM ouvert. La pression de réseau d'utilisation de l'élément est indiquée sur la plaque signalétique :- plaque signalétique violette (type U) pour 35 mbar à 5 bar,- plaque signalétique bleue (type A/D) pour 25 mbar à 1 bar,- plaque signalétique rouge (type S) pour 200 mbar à 5 bar.L'utilisation de ce composant doit être signalée sur le dispositif d'arrêt principal de la maison (l'étiquette adhésive correspondante ou la carte d'identité est fournie).Le soudage du FRIASTOPP avec la conduite de raccordement domestique en PE-HD s'effectue par soudage FRIALEN - étanche et à force longitudinale. Le montage est préparé (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage pour les raccords de sécurité FRIALEN pour les conduites de branchement et de distribution jusqu'à d 225"). | De bonnes raisons pour choisir le FRIASTOPP :Combinaison fabriquée en usine du manchon long FRIALONG de FRIALEN et du Pipelife Gas-StopTM.Le raccourcissement des zones froides par le Pipelife Gas-StopTM intégré est compensé par rapport au manchon standard.Chaque composant FRIASTOPP est soumis à un contrôle de fonctionnement en usine.Les filaments chauffants exposés et les zones de soudage particulièrement larges permettent un transfert de chaleur optimal.Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)Le composant peut être monté dans toutes les positionsChaque composant est identifié par son propre numéro de sérieLa plaque signalétique peut être décollée et collée et peut être utilisée directement, par exemple pour les protocoles de construction.Le PipelifeGas-StopTM:a une faible perte de chargeest largement insensible à l'encrassement du gazest en plastique, donc résistant à la corrosion et à l'épreuve du tempsa déjà fait ses preuves dans la pratique des millions de fois depuis plus de 20 ansdes augmentations de la pression de service sont possibles à tout moment si le réseau est adaptéest soumis à un test de fonctionnement à 100%.type universel U : utilisation universelle, stockage simple, pas de risque de confusion, peu de formation nécessaire au sein de l'entrepriseest simple à utilisertype spécial S :est adapté à des débits nominaux plus élevéspermet un dimensionnement optimisé des conduites de raccordementles débits nominaux correspondent aux exigences des appareils de régulation de pression disponibles dans le commerce | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11 Pression de service maximale admissible Type U, UUE, S, SOU : 5 bar (gaz), Type A/D : 1 bar (gaz) | INF | Contrôleur de débit de gaz Gas-Stop System Pipelife | FRIATEC | PE 100-RC | Valves | Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 35 mbar - 5 bar | 38 - 91 | - | Manchon long FRIALONG avec arrêt de gaz intégré : FRIASTOP P, système Pipelife (gaz)</P> </P>Caractéristiques : </P>Dimensionnement PE 100-RC/ SDR 11</li>H2 ready 100. Notre produit est adapté à l'utilisation de 100% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH </li>Les deux côtés du tube peuvent être soudés en une seule opération </li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors du soudage :Pose possible sans dispositif de maintien</li>Temps de refroidissement courts</li></ul></li>Emballage individuel en sachet plastique avec instructions d'installation jointes, carte d'identification avec données caractéristiques du produit incluse. Possibilité de fixation</li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante)</li>Marquage clair du sens de montage prescrit</li>Plaque signalétique avec indications de type selon DVGW-VP305-2</li>Code-barres pour le soudage entièrement automatisé</li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz </li>Toutes les informations peuvent être saisies dans la zone de contact.</li>Contacts de sécurité pour un raccordement fixe et sans contact des appareils de soudage</li>Traitement avec une très basse tension </li>SoudureIndicateurs pour la preuve visuelle du soudage effectué</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW FRIALONG selon GW335 - B2 </li>Certification DVGW contrôleur de débit de gaz selon VP305-2</li></ul> </P>Disponible en 5 types:</P>Type A/D : Pour pression de réseau 25 mbar - 1 bar, avec ouverture de décharge</li>Type S : Pour pression de réseau 200 mbar - 5 bar, avec ouverture de décharge</li>Type SOU : Pour pression de réseau 200 mbar - 5 bar, sans orifice de décharge</li>Type U : Pour pression de réseau 35 mbar - 5 bar, sans orifice de décharge </li>Type UUE : Pour pression de réseau 35 mbar - 5 bar, avec orifice de décharge</li></ul> | PE 100 SDR 11 </P>Pression de service : type U, UUE, S, SOU : (gaz) 5 bar, type A/D : MOP (gaz) 1 bar</P> | FRIALEN raccords de sécurité | FRIALEN vannes / valves | métrique | |
| 616204 | Contrôleur de débit de gaz Gas-Stop System Pipelife | - | 84814090 | 616204 | 1 | 82 | 63 | 384 | 59 | RL3 | 0,560 | 303,20 | 12 | 354,76 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616204-17 | PEJEL | {"Appel d'offres_Text" :"Manchon long FRIALONG avec arrêt de gaz intégré : FRIASTOP P, système Pipelife (gaz)<\/P> <\/P>Caractéristiques : <\/P>Dimensionnement PE 100-RC\/ SDR 11<\/li>H2 ready 100. Notre produit est adapté à l'utilisation de 100% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH <\/li>Les deux côtés du tube peuvent être soudés en une seule opération <\/li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors du soudage :Pose possible sans dispositif de maintien<\/li>Temps de refroidissement courts<\/li><\/ul><\/li>Emballage individuel en sachet plastique avec instructions d'installation jointes, carte d'identification avec données caractéristiques du produit incluse. Possibilité de fixation<\/li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante)<\/li>Marquage clair du sens de montage prescrit<\/li>Plaque signalétique avec indications de type selon DVGW-VP305-2<\/li>Code-barres pour le soudage entièrement automatisé<\/li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz <\/li>Toutes les informations peuvent être saisies dans la zone de contact.<\/li>Contacts de sécurité pour un raccordement fixe et sans contact des appareils de soudage<\/li>Traitement avec une très basse tension <\/li>SoudureIndicateurs pour la preuve visuelle du soudage effectué<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW FRIALONG selon GW335 - B2 <\/li>Certification DVGW contrôleur de débit de gaz selon VP305-2<\/li><\/ul> <\/P>Disponible en 5 types:<\/P>Type A\/D : Pour pression de réseau 25 mbar - 1 bar, avec ouverture de décharge<\/li>Type S : Pour pression de réseau 200 mbar - 5 bar, avec ouverture de décharge<\/li>Type SOU : Pour pression de réseau 200 mbar - 5 bar, sans orifice de décharge<\/li>Type U : Pour pression de réseau 35 mbar - 5 bar, sans orifice de décharge <\/li>Type UUE : Pour pression de réseau 35 mbar - 5 bar, avec orifice de décharge<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11 <\/P>Pression de service : type U, UUE, S, SOU : (gaz) 5 bar, type A\/D : MOP (gaz) 1 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"} | 07-2023 30 en 100 %, pas de nouveaux ArtNr. | Domaine d'utilisationLe montage du FRIASTOPP s'effectue pour les conduites de gaz domestiques selon la fiche d'information DVGW G459-1 (12/03) pour des pressions de service de 25 mbar - 5 bar.Le FRIASTOPP est un dispositif de sécurité qui bloque automatiquement le flux de gaz en cas d'endommagement de la conduite, causé par exemple par des travaux de dragage ou de forage.Le FRIASTOPP s'installe de préférence dans la dérivation de la conduite principale vers la conduite de service, juste après le robinet de prise de pression.Le choix du type Pipelife Gas-StopTM se fait en fonction de la pression de service minimale du réseau et du débit requis en fonction de l'utilisateur.Le type universel U couvre de manière optimisée les exigences pratiques concernant la plage de pression de service et le débit requis. Le type U est disponible sans ou, en tant que type UUE, avec un orifice de décharge.pmin - pmax : pression de service min. - max., ou pression d'entrée Pipelife Gas-Stop™.VN : débit nominal en m3/h à pmin ou pmax (gaz naturel d = 0,6 à 1013,25 mbar, 0°C).Le type universel U couvre de manière optimisée les exigences pratiques en matière de plage de pression de service et de débit requis. Le type U est disponible sans orifice de décharge ou avec un orifice de décharge (type UUE). Le type spécial S est prévu pour des débits nominaux élevés et adapté aux capacités de débit des régulateurs de pression usuels.Type A/D, UUE, S : FRIASTOPP - Pipelife Gas-Stop™ avec dispositif de décharge.Débits de déchargeA/D : 30 l/h à 100 mbarsUUE et S : 30 l/h à 1 bar.Type U, SOU : FRIASTOPP - Pipelife Gas-Stop™ sans dispositif de décharge.Débit de fuite : 3,0 l/h.Autres types sur demande.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17,6. Épaisseur de paroi minimale s min ≥ 3 mm. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : FRIALONG = DV-8601AU2248.Pipelife Gas-StopTM selon DVGW G 5305-2 (01.10.2013) = DG-4360BP0060.Fonctionnement(voir aussi le catalogue de produits Pipelife Gas-Stop™ "http://www.pipelife-gasstop.com) Le FRIASTOPP se ferme automatiquement en présence d'un débit de gaz défini, tel qu'il se produit typiquement en cas d'endommagement de la conduite de raccordement de gaz. L'interruption du flux de gaz est immédiate et brutale. Les types A/D, UUE et S sont équipés d'un dispositif de décharge. Grâce à la quantité de débordement, la pression dans la conduite de gaz intacte peut à nouveau augmenter, de sorte que le Gas-Stop s'ouvre à nouveau de manière autonome.Type A/D, UUE et S : Pipelife Gas-StopTM avec dispositif de décharge :Les débits de débordement supérieurs à 30 l/h nécessitent des mesures de sécurité passives supplémentaires dans le bâtiment, conformément à la norme DVGW-G459-1-B.Les types U sans orifice de décharge sont rouverts en appliquant une contre-pression (environ la pression du réseau). Ils ne doivent pas être rendus accessibles à cet effet.Instructions de mise en œuvreLe FRIASTOPP doit être mis en œuvre conformément aux instructions de mise en service et d'installation jointes à chaque FRIASTOPP.Le refoulement du tronçon de gaz avec le FRIASTOPP est autorisé jusqu'à 10 bars d'air avec le Pipelife Gas-StopTM ouvert. La pression de réseau d'utilisation de l'élément est indiquée sur la plaque signalétique :- plaque signalétique violette (type U) pour 35 mbar à 5 bar,- plaque signalétique bleue (type A/D) pour 25 mbar à 1 bar,- plaque signalétique rouge (type S) pour 200 mbar à 5 bar.L'utilisation de ce composant doit être signalée sur le dispositif d'arrêt principal de la maison (l'étiquette adhésive correspondante ou la carte d'identité est fournie).Le soudage du FRIASTOPP avec la conduite de raccordement domestique en PE-HD s'effectue par soudage FRIALEN - étanche et à force longitudinale. Le montage est préparé (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage pour les raccords de sécurité FRIALEN pour les conduites de branchement et de distribution jusqu'à d 225"). | De bonnes raisons pour choisir le FRIASTOPP :Combinaison fabriquée en usine du manchon long FRIALONG de FRIALEN et du Pipelife Gas-StopTM.Le raccourcissement des zones froides par le Pipelife Gas-StopTM intégré est compensé par rapport au manchon standard.Chaque composant FRIASTOPP est soumis à un contrôle de fonctionnement en usine.Les filaments chauffants exposés et les zones de soudage particulièrement larges permettent un transfert de chaleur optimal.Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)Le composant peut être monté dans toutes les positionsChaque composant est identifié par son propre numéro de sérieLa plaque signalétique peut être décollée et collée et peut être utilisée directement, par exemple pour les protocoles de construction.Le PipelifeGas-StopTM:a une faible perte de chargeest largement insensible à l'encrassement du gazest en plastique, donc résistant à la corrosion et à l'épreuve du tempsa déjà fait ses preuves dans la pratique des millions de fois depuis plus de 20 ansdes augmentations de la pression de service sont possibles à tout moment si le réseau est adaptéest soumis à un test de fonctionnement à 100%.type universel U : utilisation universelle, stockage simple, pas de risque de confusion, peu de formation nécessaire au sein de l'entrepriseest simple à utilisertype spécial S :est adapté à des débits nominaux plus élevéspermet un dimensionnement optimisé des conduites de raccordementles débits nominaux correspondent aux exigences des appareils de régulation de pression disponibles dans le commerce | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11 Pression de service maximale admissible Type U, UUE, S, SOU : 5 bar (gaz), Type A/D : 1 bar (gaz) | INF | Contrôleur de débit de gaz Gas-Stop System Pipelife | FRIATEC | PE 100-RC | Valves | Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 35 mbar - 5 bar | 58 - 140 | - | Manchon long FRIALONG avec arrêt de gaz intégré : FRIASTOP P, système Pipelife (gaz)</P> </P>Caractéristiques : </P>Dimensionnement PE 100-RC/ SDR 11</li>H2 ready 100. Notre produit est adapté à l'utilisation de 100% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH </li>Les deux côtés du tube peuvent être soudés en une seule opération </li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors du soudage :Pose possible sans dispositif de maintien</li>Temps de refroidissement courts</li></ul></li>Emballage individuel en sachet plastique avec instructions d'installation jointes, carte d'identification avec données caractéristiques du produit incluse. Possibilité de fixation</li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante)</li>Marquage clair du sens de montage prescrit</li>Plaque signalétique avec indications de type selon DVGW-VP305-2</li>Code-barres pour le soudage entièrement automatisé</li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz </li>Toutes les informations peuvent être saisies dans la zone de contact.</li>Contacts de sécurité pour un raccordement fixe et sans contact des appareils de soudage</li>Traitement avec une très basse tension </li>SoudureIndicateurs pour la preuve visuelle du soudage effectué</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW FRIALONG selon GW335 - B2 </li>Certification DVGW contrôleur de débit de gaz selon VP305-2</li></ul> </P>Disponible en 5 types:</P>Type A/D : Pour pression de réseau 25 mbar - 1 bar, avec ouverture de décharge</li>Type S : Pour pression de réseau 200 mbar - 5 bar, avec ouverture de décharge</li>Type SOU : Pour pression de réseau 200 mbar - 5 bar, sans orifice de décharge</li>Type U : Pour pression de réseau 35 mbar - 5 bar, sans orifice de décharge </li>Type UUE : Pour pression de réseau 35 mbar - 5 bar, avec orifice de décharge</li></ul> | PE 100 SDR 11 </P>Pression de service : type U, UUE, S, SOU : (gaz) 5 bar, type A/D : MOP (gaz) 1 bar</P> | FRIALEN raccords de sécurité | FRIALEN vannes / valves | métrique | |
| 616205 | Contrôleur de débit de gaz Gas-Stop System Pipelife | - | 84814090 | 616205 | 1 | 45 | 32 | 1280 | 38 | RL3 | 0,140 | 128,70 | 40 | 150,60 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616205-17 | PEJEL | {"Appel d'offres_Text" :"Manchon long FRIALONG avec arrêt de gaz intégré : FRIASTOP P, système Pipelife (gaz)<\/P> <\/P>Caractéristiques : <\/P>Dimensionnement PE 100-RC\/ SDR 11<\/li>H2 ready 100. Notre produit est adapté à l'utilisation de 100% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH <\/li>Les deux côtés du tube peuvent être soudés en une seule opération <\/li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors du soudage :Pose possible sans dispositif de maintien<\/li>Temps de refroidissement courts<\/li><\/ul><\/li>Emballage individuel en sachet plastique avec instructions d'installation jointes, carte d'identification avec données caractéristiques du produit incluse. Possibilité de fixation<\/li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante)<\/li>Marquage clair du sens de montage prescrit<\/li>Plaque signalétique avec indications de type selon DVGW-VP305-2<\/li>Code-barres pour le soudage entièrement automatisé<\/li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz <\/li>Toutes les informations peuvent être saisies dans la zone de contact.<\/li>Contacts de sécurité pour un raccordement fixe et sans contact des appareils de soudage<\/li>Traitement avec une très basse tension <\/li>SoudureIndicateurs pour la preuve visuelle du soudage effectué<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW FRIALONG selon GW335 - B2 <\/li>Certification DVGW contrôleur de débit de gaz selon VP305-2<\/li><\/ul> <\/P>Disponible en 5 types:<\/P>Type A\/D : Pour pression de réseau 25 mbar - 1 bar, avec ouverture de décharge<\/li>Type S : Pour pression de réseau 200 mbar - 5 bar, avec ouverture de décharge<\/li>Type SOU : Pour pression de réseau 200 mbar - 5 bar, sans orifice de décharge<\/li>Type U : Pour pression de réseau 35 mbar - 5 bar, sans orifice de décharge <\/li>Type UUE : Pour pression de réseau 35 mbar - 5 bar, avec orifice de décharge<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11 <\/P>Pression de service : type U, UUE, S, SOU : (gaz) 5 bar, type A\/D : MOP (gaz) 1 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"} | 07-2023 30 en 100 %, pas de nouveaux ArtNr. | Domaine d'utilisationLe montage du FRIASTOPP s'effectue pour les conduites de gaz domestiques selon la fiche d'information DVGW G459-1 (12/03) pour des pressions de service de 25 mbar - 5 bar.Le FRIASTOPP est un dispositif de sécurité qui bloque automatiquement le flux de gaz en cas d'endommagement de la conduite, causé par exemple par des travaux de dragage ou de forage.Le FRIASTOPP s'installe de préférence dans la dérivation de la conduite principale vers la conduite de service, juste après le robinet de prise de pression.Le choix du type Pipelife Gas-StopTM se fait en fonction de la pression de service minimale du réseau et du débit requis en fonction de l'utilisateur.Le type universel U couvre de manière optimisée les exigences pratiques concernant la plage de pression de service et le débit requis. Le type U est disponible sans ou, en tant que type UUE, avec un orifice de décharge.pmin - pmax : pression de service min. - max., ou pression d'entrée Pipelife Gas-Stop™.VN : débit nominal en m3/h à pmin ou pmax (gaz naturel d = 0,6 à 1013,25 mbar, 0°C).Le type universel U couvre de manière optimisée les exigences pratiques en matière de plage de pression de service et de débit requis. Le type U est disponible sans orifice de décharge ou avec un orifice de décharge (type UUE). Le type spécial S est prévu pour des débits nominaux élevés et adapté aux capacités de débit des régulateurs de pression usuels.Type A/D, UUE, S : FRIASTOPP - Pipelife Gas-Stop™ avec dispositif de décharge.Débits de déchargeA/D : 30 l/h à 100 mbarsUUE et S : 30 l/h à 1 bar.Type U, SOU : FRIASTOPP - Pipelife Gas-Stop™ sans dispositif de décharge.Débit de fuite : 3,0 l/h.Autres types sur demande.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17,6. Épaisseur de paroi minimale s min ≥ 3 mm. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : FRIALONG = DV-8601AU2248.Pipelife Gas-StopTM selon DVGW G 5305-2 (01.10.2013) = DG-4360BP0060.Fonctionnement(voir aussi le catalogue de produits Pipelife Gas-Stop™ "http://www.pipelife-gasstop.com) Le FRIASTOPP se ferme automatiquement en présence d'un débit de gaz défini, tel qu'il se produit typiquement en cas d'endommagement de la conduite de raccordement de gaz. L'interruption du flux de gaz est immédiate et brutale. Les types A/D, UUE et S sont équipés d'un dispositif de décharge. Grâce à la quantité de débordement, la pression dans la conduite de gaz intacte peut à nouveau augmenter, de sorte que le Gas-Stop s'ouvre à nouveau de manière autonome.Type A/D, UUE et S : Pipelife Gas-StopTM avec dispositif de décharge :Les débits de débordement supérieurs à 30 l/h nécessitent des mesures de sécurité passives supplémentaires dans le bâtiment, conformément à la norme DVGW-G459-1-B.Les types U sans orifice de décharge sont rouverts en appliquant une contre-pression (environ la pression du réseau). Ils ne doivent pas être rendus accessibles à cet effet.Instructions de mise en œuvreLe FRIASTOPP doit être mis en œuvre conformément aux instructions de mise en service et d'installation jointes à chaque FRIASTOPP.Le refoulement du tronçon de gaz avec le FRIASTOPP est autorisé jusqu'à 10 bars d'air avec le Pipelife Gas-StopTM ouvert. La pression de réseau d'utilisation de l'élément est indiquée sur la plaque signalétique :- plaque signalétique violette (type U) pour 35 mbar à 5 bar,- plaque signalétique bleue (type A/D) pour 25 mbar à 1 bar,- plaque signalétique rouge (type S) pour 200 mbar à 5 bar.L'utilisation de ce composant doit être signalée sur le dispositif d'arrêt principal de la maison (l'étiquette adhésive correspondante ou la carte d'identité est fournie).Le soudage du FRIASTOPP avec la conduite de raccordement domestique en PE-HD s'effectue par soudage FRIALEN - étanche et à force longitudinale. Le montage est préparé (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage pour les raccords de sécurité FRIALEN pour les conduites de branchement et de distribution jusqu'à d 225"). | De bonnes raisons pour choisir le FRIASTOPP :Combinaison fabriquée en usine du manchon long FRIALONG de FRIALEN et du Pipelife Gas-StopTM.Le raccourcissement des zones froides par le Pipelife Gas-StopTM intégré est compensé par rapport au manchon standard.Chaque composant FRIASTOPP est soumis à un contrôle de fonctionnement en usine.Les filaments chauffants exposés et les zones de soudage particulièrement larges permettent un transfert de chaleur optimal.Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)Le composant peut être monté dans toutes les positionsChaque composant est identifié par son propre numéro de sérieLa plaque signalétique peut être décollée et collée et peut être utilisée directement, par exemple pour les protocoles de construction.Le PipelifeGas-StopTM:a une faible perte de chargeest largement insensible à l'encrassement du gazest en plastique, donc résistant à la corrosion et à l'épreuve du tempsa déjà fait ses preuves dans la pratique des millions de fois depuis plus de 20 ansdes augmentations de la pression de service sont possibles à tout moment si le réseau est adaptéest soumis à un test de fonctionnement à 100%.type universel U : utilisation universelle, stockage simple, pas de risque de confusion, peu de formation nécessaire au sein de l'entrepriseest simple à utilisertype spécial S :est adapté à des débits nominaux plus élevéspermet un dimensionnement optimisé des conduites de raccordementles débits nominaux correspondent aux exigences des appareils de régulation de pression disponibles dans le commerce | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11 Pression de service maximale admissible Type U, UUE, S, SOU : 5 bar (gaz), Type A/D : 1 bar (gaz) | INF | Contrôleur de débit de gaz Gas-Stop System Pipelife | FRIATEC | PE 100-RC | Valves | Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 25 mbar - 1 bar | 10 - 14 | - | Manchon long FRIALONG avec arrêt de gaz intégré : FRIASTOP P, système Pipelife (gaz)</P> </P>Caractéristiques : </P>Dimensionnement PE 100-RC/ SDR 11</li>H2 ready 100. Notre produit est adapté à l'utilisation de 100% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH </li>Les deux côtés du tube peuvent être soudés en une seule opération </li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors du soudage :Pose possible sans dispositif de maintien</li>Temps de refroidissement courts</li></ul></li>Emballage individuel en sachet plastique avec instructions d'installation jointes, carte d'identification avec données caractéristiques du produit incluse. Possibilité de fixation</li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante)</li>Marquage clair du sens de montage prescrit</li>Plaque signalétique avec indications de type selon DVGW-VP305-2</li>Code-barres pour le soudage entièrement automatisé</li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz </li>Toutes les informations peuvent être saisies dans la zone de contact.</li>Contacts de sécurité pour un raccordement fixe et sans contact des appareils de soudage</li>Traitement avec une très basse tension </li>SoudureIndicateurs pour la preuve visuelle du soudage effectué</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW FRIALONG selon GW335 - B2 </li>Certification DVGW contrôleur de débit de gaz selon VP305-2</li></ul> </P>Disponible en 5 types:</P>Type A/D : Pour pression de réseau 25 mbar - 1 bar, avec ouverture de décharge</li>Type S : Pour pression de réseau 200 mbar - 5 bar, avec ouverture de décharge</li>Type SOU : Pour pression de réseau 200 mbar - 5 bar, sans orifice de décharge</li>Type U : Pour pression de réseau 35 mbar - 5 bar, sans orifice de décharge </li>Type UUE : Pour pression de réseau 35 mbar - 5 bar, avec orifice de décharge</li></ul> | PE 100 SDR 11 </P>Pression de service : type U, UUE, S, SOU : (gaz) 5 bar, type A/D : MOP (gaz) 1 bar</P> | FRIALEN raccords de sécurité | FRIALEN vannes / valves | métrique | |
| 616207 | Contrôleur de débit de gaz Gas-Stop System Pipelife | - | 84814090 | 616207 | 1 | 68 | 50 | 640 | 54 | RL3 | 0,360 | 257,50 | 20 | 301,28 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616207-17 | PEJEL | {"Appel d'offres_Text" :"Manchon long FRIALONG avec arrêt de gaz intégré : FRIASTOP P, système Pipelife (gaz)<\/P> <\/P>Caractéristiques : <\/P>Dimensionnement PE 100-RC\/ SDR 11<\/li>H2 ready 100. Notre produit est adapté à l'utilisation de 100% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH <\/li>Les deux côtés du tube peuvent être soudés en une seule opération <\/li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors du soudage :Pose possible sans dispositif de maintien<\/li>Temps de refroidissement courts<\/li><\/ul><\/li>Emballage individuel en sachet plastique avec instructions d'installation jointes, carte d'identification avec données caractéristiques du produit incluse. Possibilité de fixation<\/li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante)<\/li>Marquage clair du sens de montage prescrit<\/li>Plaque signalétique avec indications de type selon DVGW-VP305-2<\/li>Code-barres pour le soudage entièrement automatisé<\/li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz <\/li>Toutes les informations peuvent être saisies dans la zone de contact.<\/li>Contacts de sécurité pour un raccordement fixe et sans contact des appareils de soudage<\/li>Traitement avec une très basse tension <\/li>SoudureIndicateurs pour la preuve visuelle du soudage effectué<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW FRIALONG selon GW335 - B2 <\/li>Certification DVGW contrôleur de débit de gaz selon VP305-2<\/li><\/ul> <\/P>Disponible en 5 types:<\/P>Type A\/D : Pour pression de réseau 25 mbar - 1 bar, avec ouverture de décharge<\/li>Type S : Pour pression de réseau 200 mbar - 5 bar, avec ouverture de décharge<\/li>Type SOU : Pour pression de réseau 200 mbar - 5 bar, sans orifice de décharge<\/li>Type U : Pour pression de réseau 35 mbar - 5 bar, sans orifice de décharge <\/li>Type UUE : Pour pression de réseau 35 mbar - 5 bar, avec orifice de décharge<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11 <\/P>Pression de service : type U, UUE, S, SOU : (gaz) 5 bar, type A\/D : MOP (gaz) 1 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"} | 07-2023 30 en 100 %, pas de nouveaux ArtNr. | Domaine d'utilisationLe montage du FRIASTOPP s'effectue pour les conduites de gaz domestiques selon la fiche d'information DVGW G459-1 (12/03) pour des pressions de service de 25 mbar - 5 bar.Le FRIASTOPP est un dispositif de sécurité qui bloque automatiquement le flux de gaz en cas d'endommagement de la conduite, causé par exemple par des travaux de dragage ou de forage.Le FRIASTOPP s'installe de préférence dans la dérivation de la conduite principale vers la conduite de service, juste après le robinet de prise de pression.Le choix du type Pipelife Gas-StopTM se fait en fonction de la pression de service minimale du réseau et du débit requis en fonction de l'utilisateur.Le type universel U couvre de manière optimisée les exigences pratiques concernant la plage de pression de service et le débit requis. Le type U est disponible sans ou, en tant que type UUE, avec un orifice de décharge.pmin - pmax : pression de service min. - max., ou pression d'entrée Pipelife Gas-Stop™.VN : débit nominal en m3/h à pmin ou pmax (gaz naturel d = 0,6 à 1013,25 mbar, 0°C).Le type universel U couvre de manière optimisée les exigences pratiques en matière de plage de pression de service et de débit requis. Le type U est disponible sans orifice de décharge ou avec un orifice de décharge (type UUE). Le type spécial S est prévu pour des débits nominaux élevés et adapté aux capacités de débit des régulateurs de pression usuels.Type A/D, UUE, S : FRIASTOPP - Pipelife Gas-Stop™ avec dispositif de décharge.Débits de déchargeA/D : 30 l/h à 100 mbarsUUE et S : 30 l/h à 1 bar.Type U, SOU : FRIASTOPP - Pipelife Gas-Stop™ sans dispositif de décharge.Débit de fuite : 3,0 l/h.Autres types sur demande.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17,6. Épaisseur de paroi minimale s min ≥ 3 mm. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : FRIALONG = DV-8601AU2248.Pipelife Gas-StopTM selon DVGW G 5305-2 (01.10.2013) = DG-4360BP0060.Fonctionnement(voir aussi le catalogue de produits Pipelife Gas-Stop™ "http://www.pipelife-gasstop.com) Le FRIASTOPP se ferme automatiquement en présence d'un débit de gaz défini, tel qu'il se produit typiquement en cas d'endommagement de la conduite de raccordement de gaz. L'interruption du flux de gaz est immédiate et brutale. Les types A/D, UUE et S sont équipés d'un dispositif de décharge. Grâce à la quantité de débordement, la pression dans la conduite de gaz intacte peut à nouveau augmenter, de sorte que le Gas-Stop s'ouvre à nouveau de manière autonome.Type A/D, UUE et S : Pipelife Gas-StopTM avec dispositif de décharge :Les débits de débordement supérieurs à 30 l/h nécessitent des mesures de sécurité passives supplémentaires dans le bâtiment, conformément à la norme DVGW-G459-1-B.Les types U sans orifice de décharge sont rouverts en appliquant une contre-pression (environ la pression du réseau). Ils ne doivent pas être rendus accessibles à cet effet.Instructions de mise en œuvreLe FRIASTOPP doit être mis en œuvre conformément aux instructions de mise en service et d'installation jointes à chaque FRIASTOPP.Le refoulement du tronçon de gaz avec le FRIASTOPP est autorisé jusqu'à 10 bars d'air avec le Pipelife Gas-StopTM ouvert. La pression de réseau d'utilisation de l'élément est indiquée sur la plaque signalétique :- plaque signalétique violette (type U) pour 35 mbar à 5 bar,- plaque signalétique bleue (type A/D) pour 25 mbar à 1 bar,- plaque signalétique rouge (type S) pour 200 mbar à 5 bar.L'utilisation de ce composant doit être signalée sur le dispositif d'arrêt principal de la maison (l'étiquette adhésive correspondante ou la carte d'identité est fournie).Le soudage du FRIASTOPP avec la conduite de raccordement domestique en PE-HD s'effectue par soudage FRIALEN - étanche et à force longitudinale. Le montage est préparé (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage pour les raccords de sécurité FRIALEN pour les conduites de branchement et de distribution jusqu'à d 225"). | De bonnes raisons pour choisir le FRIASTOPP :Combinaison fabriquée en usine du manchon long FRIALONG de FRIALEN et du Pipelife Gas-StopTM.Le raccourcissement des zones froides par le Pipelife Gas-StopTM intégré est compensé par rapport au manchon standard.Chaque composant FRIASTOPP est soumis à un contrôle de fonctionnement en usine.Les filaments chauffants exposés et les zones de soudage particulièrement larges permettent un transfert de chaleur optimal.Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)Le composant peut être monté dans toutes les positionsChaque composant est identifié par son propre numéro de sérieLa plaque signalétique peut être décollée et collée et peut être utilisée directement, par exemple pour les protocoles de construction.Le PipelifeGas-StopTM:a une faible perte de chargeest largement insensible à l'encrassement du gazest en plastique, donc résistant à la corrosion et à l'épreuve du tempsa déjà fait ses preuves dans la pratique des millions de fois depuis plus de 20 ansdes augmentations de la pression de service sont possibles à tout moment si le réseau est adaptéest soumis à un test de fonctionnement à 100%.type universel U : utilisation universelle, stockage simple, pas de risque de confusion, peu de formation nécessaire au sein de l'entrepriseest simple à utilisertype spécial S :est adapté à des débits nominaux plus élevéspermet un dimensionnement optimisé des conduites de raccordementles débits nominaux correspondent aux exigences des appareils de régulation de pression disponibles dans le commerce | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11 Pression de service maximale admissible Type U, UUE, S, SOU : 5 bar (gaz), Type A/D : 1 bar (gaz) | INF | Contrôleur de débit de gaz Gas-Stop System Pipelife | FRIATEC | PE 100-RC | Valves | Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 25 mbar - 1 bar | 25 - 36 | - | Manchon long FRIALONG avec arrêt de gaz intégré : FRIASTOP P, système Pipelife (gaz)</P> </P>Caractéristiques : </P>Dimensionnement PE 100-RC/ SDR 11</li>H2 ready 100. Notre produit est adapté à l'utilisation de 100% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH </li>Les deux côtés du tube peuvent être soudés en une seule opération </li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors du soudage :Pose possible sans dispositif de maintien</li>Temps de refroidissement courts</li></ul></li>Emballage individuel en sachet plastique avec instructions d'installation jointes, carte d'identification avec données caractéristiques du produit incluse. Possibilité de fixation</li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante)</li>Marquage clair du sens de montage prescrit</li>Plaque signalétique avec indications de type selon DVGW-VP305-2</li>Code-barres pour le soudage entièrement automatisé</li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz </li>Toutes les informations peuvent être saisies dans la zone de contact.</li>Contacts de sécurité pour un raccordement fixe et sans contact des appareils de soudage</li>Traitement avec une très basse tension </li>SoudureIndicateurs pour la preuve visuelle du soudage effectué</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW FRIALONG selon GW335 - B2 </li>Certification DVGW contrôleur de débit de gaz selon VP305-2</li></ul> </P>Disponible en 5 types:</P>Type A/D : Pour pression de réseau 25 mbar - 1 bar, avec ouverture de décharge</li>Type S : Pour pression de réseau 200 mbar - 5 bar, avec ouverture de décharge</li>Type SOU : Pour pression de réseau 200 mbar - 5 bar, sans orifice de décharge</li>Type U : Pour pression de réseau 35 mbar - 5 bar, sans orifice de décharge </li>Type UUE : Pour pression de réseau 35 mbar - 5 bar, avec orifice de décharge</li></ul> | PE 100 SDR 11 </P>Pression de service : type U, UUE, S, SOU : (gaz) 5 bar, type A/D : MOP (gaz) 1 bar</P> | FRIALEN raccords de sécurité | FRIALEN vannes / valves | métrique | |
| 616209 | Contrôleur de débit de gaz Gas-Stop System Pipelife | - | 84814090 | 616209 | 12 | 82 | 63 | 384 | 59 | RL3 | 0,560 | 336,00 | 12 | 393,13 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616209-17 | PEJEL | {"Appel d'offres_Text" :"Manchon long FRIALONG avec arrêt de gaz intégré : FRIASTOP P, système Pipelife (gaz)<\/P> <\/P>Caractéristiques : <\/P>Dimensionnement PE 100-RC\/ SDR 11<\/li>H2 ready 100. Notre produit est adapté à l'utilisation de 100% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH <\/li>Les deux côtés du tube peuvent être soudés en une seule opération <\/li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors du soudage :Pose possible sans dispositif de maintien<\/li>Temps de refroidissement courts<\/li><\/ul><\/li>Emballage individuel en sachet plastique avec instructions d'installation jointes, carte d'identification avec données caractéristiques du produit incluse. Possibilité de fixation<\/li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante)<\/li>Marquage clair du sens de montage prescrit<\/li>Plaque signalétique avec indications de type selon DVGW-VP305-2<\/li>Code-barres pour le soudage entièrement automatisé<\/li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz <\/li>Toutes les informations peuvent être saisies dans la zone de contact.<\/li>Contacts de sécurité pour un raccordement fixe et sans contact des appareils de soudage<\/li>Traitement avec une très basse tension <\/li>SoudureIndicateurs pour la preuve visuelle du soudage effectué<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW FRIALONG selon GW335 - B2 <\/li>Certification DVGW contrôleur de débit de gaz selon VP305-2<\/li><\/ul> <\/P>Disponible en 5 types:<\/P>Type A\/D : Pour pression de réseau 25 mbar - 1 bar, avec ouverture de décharge<\/li>Type S : Pour pression de réseau 200 mbar - 5 bar, avec ouverture de décharge<\/li>Type SOU : Pour pression de réseau 200 mbar - 5 bar, sans orifice de décharge<\/li>Type U : Pour pression de réseau 35 mbar - 5 bar, sans orifice de décharge <\/li>Type UUE : Pour pression de réseau 35 mbar - 5 bar, avec orifice de décharge<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11 <\/P>Pression de service : type U, UUE, S, SOU : (gaz) 5 bar, type A\/D : MOP (gaz) 1 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"} | 07-2023 30 en 100 %, pas de nouveaux ArtNr. | Domaine d'utilisationLe montage du FRIASTOPP s'effectue pour les conduites de gaz domestiques selon la fiche d'information DVGW G459-1 (12/03) pour des pressions de service de 25 mbar - 5 bar.Le FRIASTOPP est un dispositif de sécurité qui bloque automatiquement le flux de gaz en cas d'endommagement de la conduite, causé par exemple par des travaux de dragage ou de forage.Le FRIASTOPP s'installe de préférence dans la dérivation de la conduite principale vers la conduite de service, juste après le robinet de prise de pression.Le choix du type Pipelife Gas-StopTM se fait en fonction de la pression de service minimale du réseau et du débit requis en fonction de l'utilisateur.Le type universel U couvre de manière optimisée les exigences pratiques concernant la plage de pression de service et le débit requis. Le type U est disponible sans ou, en tant que type UUE, avec un orifice de décharge.pmin - pmax : pression de service min. - max., ou pression d'entrée Pipelife Gas-Stop™.VN : débit nominal en m3/h à pmin ou pmax (gaz naturel d = 0,6 à 1013,25 mbar, 0°C).Le type universel U couvre de manière optimisée les exigences pratiques en matière de plage de pression de service et de débit requis. Le type U est disponible sans orifice de décharge ou avec un orifice de décharge (type UUE). Le type spécial S est prévu pour des débits nominaux élevés et adapté aux capacités de débit des régulateurs de pression usuels.Type A/D, UUE, S : FRIASTOPP - Pipelife Gas-Stop™ avec dispositif de décharge.Débits de déchargeA/D : 30 l/h à 100 mbarsUUE et S : 30 l/h à 1 bar.Type U, SOU : FRIASTOPP - Pipelife Gas-Stop™ sans dispositif de décharge.Débit de fuite : 3,0 l/h.Autres types sur demande.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17,6. Épaisseur de paroi minimale s min ≥ 3 mm. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : FRIALONG = DV-8601AU2248.Pipelife Gas-StopTM selon DVGW G 5305-2 (01.10.2013) = DG-4360BP0060.Fonctionnement(voir aussi le catalogue de produits Pipelife Gas-Stop™ "http://www.pipelife-gasstop.com) Le FRIASTOPP se ferme automatiquement en présence d'un débit de gaz défini, tel qu'il se produit typiquement en cas d'endommagement de la conduite de raccordement de gaz. L'interruption du flux de gaz est immédiate et brutale. Les types A/D, UUE et S sont équipés d'un dispositif de décharge. Grâce à la quantité de débordement, la pression dans la conduite de gaz intacte peut à nouveau augmenter, de sorte que le Gas-Stop s'ouvre à nouveau de manière autonome.Type A/D, UUE et S : Pipelife Gas-StopTM avec dispositif de décharge :Les débits de débordement supérieurs à 30 l/h nécessitent des mesures de sécurité passives supplémentaires dans le bâtiment, conformément à la norme DVGW-G459-1-B.Les types U sans orifice de décharge sont rouverts en appliquant une contre-pression (environ la pression du réseau). Ils ne doivent pas être rendus accessibles à cet effet.Instructions de mise en œuvreLe FRIASTOPP doit être mis en œuvre conformément aux instructions de mise en service et d'installation jointes à chaque FRIASTOPP.Le refoulement du tronçon de gaz avec le FRIASTOPP est autorisé jusqu'à 10 bars d'air avec le Pipelife Gas-StopTM ouvert. La pression de réseau d'utilisation de l'élément est indiquée sur la plaque signalétique :- plaque signalétique violette (type U) pour 35 mbar à 5 bar,- plaque signalétique bleue (type A/D) pour 25 mbar à 1 bar,- plaque signalétique rouge (type S) pour 200 mbar à 5 bar.L'utilisation de ce composant doit être signalée sur le dispositif d'arrêt principal de la maison (l'étiquette adhésive correspondante ou la carte d'identité est fournie).Le soudage du FRIASTOPP avec la conduite de raccordement domestique en PE-HD s'effectue par soudage FRIALEN - étanche et à force longitudinale. Le montage est préparé (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage pour les raccords de sécurité FRIALEN pour les conduites de branchement et de distribution jusqu'à d 225"). | De bonnes raisons pour choisir le FRIASTOPP :Combinaison fabriquée en usine du manchon long FRIALONG de FRIALEN et du Pipelife Gas-StopTM.Le raccourcissement des zones froides par le Pipelife Gas-StopTM intégré est compensé par rapport au manchon standard.Chaque composant FRIASTOPP est soumis à un contrôle de fonctionnement en usine.Les filaments chauffants exposés et les zones de soudage particulièrement larges permettent un transfert de chaleur optimal.Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)Le composant peut être monté dans toutes les positionsChaque composant est identifié par son propre numéro de sérieLa plaque signalétique peut être décollée et collée et peut être utilisée directement, par exemple pour les protocoles de construction.Le PipelifeGas-StopTM:a une faible perte de chargeest largement insensible à l'encrassement du gazest en plastique, donc résistant à la corrosion et à l'épreuve du tempsa déjà fait ses preuves dans la pratique des millions de fois depuis plus de 20 ansdes augmentations de la pression de service sont possibles à tout moment si le réseau est adaptéest soumis à un test de fonctionnement à 100%.type universel U : utilisation universelle, stockage simple, pas de risque de confusion, peu de formation nécessaire au sein de l'entrepriseest simple à utilisertype spécial S :est adapté à des débits nominaux plus élevéspermet un dimensionnement optimisé des conduites de raccordementles débits nominaux correspondent aux exigences des appareils de régulation de pression disponibles dans le commerce | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11 Pression de service maximale admissible Type U, UUE, S, SOU : 5 bar (gaz), Type A/D : 1 bar (gaz) | INF | Contrôleur de débit de gaz Gas-Stop System Pipelife | FRIATEC | PE 100-RC | Valves | Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 25 mbar - 1 bar | 40 - 55 | 1 | Manchon long FRIALONG avec arrêt de gaz intégré : FRIASTOP P, système Pipelife (gaz)</P> </P>Caractéristiques : </P>Dimensionnement PE 100-RC/ SDR 11</li>H2 ready 100. Notre produit est adapté à l'utilisation de 100% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH </li>Les deux côtés du tube peuvent être soudés en une seule opération </li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors du soudage :Pose possible sans dispositif de maintien</li>Temps de refroidissement courts</li></ul></li>Emballage individuel en sachet plastique avec instructions d'installation jointes, carte d'identification avec données caractéristiques du produit incluse. Possibilité de fixation</li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante)</li>Marquage clair du sens de montage prescrit</li>Plaque signalétique avec indications de type selon DVGW-VP305-2</li>Code-barres pour le soudage entièrement automatisé</li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz </li>Toutes les informations peuvent être saisies dans la zone de contact.</li>Contacts de sécurité pour un raccordement fixe et sans contact des appareils de soudage</li>Traitement avec une très basse tension </li>SoudureIndicateurs pour la preuve visuelle du soudage effectué</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW FRIALONG selon GW335 - B2 </li>Certification DVGW contrôleur de débit de gaz selon VP305-2</li></ul> </P>Disponible en 5 types:</P>Type A/D : Pour pression de réseau 25 mbar - 1 bar, avec ouverture de décharge</li>Type S : Pour pression de réseau 200 mbar - 5 bar, avec ouverture de décharge</li>Type SOU : Pour pression de réseau 200 mbar - 5 bar, sans orifice de décharge</li>Type U : Pour pression de réseau 35 mbar - 5 bar, sans orifice de décharge </li>Type UUE : Pour pression de réseau 35 mbar - 5 bar, avec orifice de décharge</li></ul> | PE 100 SDR 11 </P>Pression de service : type U, UUE, S, SOU : (gaz) 5 bar, type A/D : MOP (gaz) 1 bar</P> | FRIALEN raccords de sécurité | FRIALEN vannes / valves | métrique | 1 |
| 616339 | Contrôleur de débit de gaz Gas-Stop System Pipelife | - | 84814090 | 616339 | 1 | 45 | 32 | 1280 | 38 | RL3 | 0,140 | 139,80 | 40 | 163,58 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616339-17 | PEJEL | {"Appel d'offres_Text" :"Manchon long FRIALONG avec arrêt de gaz intégré : FRIASTOP P, système Pipelife (gaz)<\/P> <\/P>Caractéristiques : <\/P>Dimensionnement PE 100-RC\/ SDR 11<\/li>H2 ready 100. Notre produit est adapté à l'utilisation de 100% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH <\/li>Les deux côtés du tube peuvent être soudés en une seule opération <\/li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors du soudage :Pose possible sans dispositif de maintien<\/li>Temps de refroidissement courts<\/li><\/ul><\/li>Emballage individuel en sachet plastique avec instructions d'installation jointes, carte d'identification avec données caractéristiques du produit incluse. Possibilité de fixation<\/li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante)<\/li>Marquage clair du sens de montage prescrit<\/li>Plaque signalétique avec indications de type selon DVGW-VP305-2<\/li>Code-barres pour le soudage entièrement automatisé<\/li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz <\/li>Toutes les informations peuvent être saisies dans la zone de contact.<\/li>Contacts de sécurité pour un raccordement fixe et sans contact des appareils de soudage<\/li>Traitement avec une très basse tension <\/li>SoudureIndicateurs pour la preuve visuelle du soudage effectué<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW FRIALONG selon GW335 - B2 <\/li>Certification DVGW contrôleur de débit de gaz selon VP305-2<\/li><\/ul> <\/P>Disponible en 5 types:<\/P>Type A\/D : Pour pression de réseau 25 mbar - 1 bar, avec ouverture de décharge<\/li>Type S : Pour pression de réseau 200 mbar - 5 bar, avec ouverture de décharge<\/li>Type SOU : Pour pression de réseau 200 mbar - 5 bar, sans orifice de décharge<\/li>Type U : Pour pression de réseau 35 mbar - 5 bar, sans orifice de décharge <\/li>Type UUE : Pour pression de réseau 35 mbar - 5 bar, avec orifice de décharge<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11 <\/P>Pression de service : type U, UUE, S, SOU : (gaz) 5 bar, type A\/D : MOP (gaz) 1 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"} | 07-2023 30 en 100 %, pas de nouveaux ArtNr. | Domaine d'utilisationLe montage du FRIASTOPP s'effectue pour les conduites de gaz domestiques selon la fiche d'information DVGW G459-1 (12/03) pour des pressions de service de 25 mbar - 5 bar.Le FRIASTOPP est un dispositif de sécurité qui bloque automatiquement le flux de gaz en cas d'endommagement de la conduite, causé par exemple par des travaux de dragage ou de forage.Le FRIASTOPP s'installe de préférence dans la dérivation de la conduite principale vers la conduite de service, juste après le robinet de prise de pression.Le choix du type Pipelife Gas-StopTM se fait en fonction de la pression de service minimale du réseau et du débit requis en fonction de l'utilisateur.Le type universel U couvre de manière optimisée les exigences pratiques concernant la plage de pression de service et le débit requis. Le type U est disponible sans ou, en tant que type UUE, avec un orifice de décharge.pmin - pmax : pression de service min. - max., ou pression d'entrée Pipelife Gas-Stop™.VN : débit nominal en m3/h à pmin ou pmax (gaz naturel d = 0,6 à 1013,25 mbar, 0°C).Le type universel U couvre de manière optimisée les exigences pratiques en matière de plage de pression de service et de débit requis. Le type U est disponible sans orifice de décharge ou avec un orifice de décharge (type UUE). Le type spécial S est prévu pour des débits nominaux élevés et adapté aux capacités de débit des régulateurs de pression usuels.Type A/D, UUE, S : FRIASTOPP - Pipelife Gas-Stop™ avec dispositif de décharge.Débits de déchargeA/D : 30 l/h à 100 mbarsUUE et S : 30 l/h à 1 bar.Type U, SOU : FRIASTOPP - Pipelife Gas-Stop™ sans dispositif de décharge.Débit de fuite : 3,0 l/h.Autres types sur demande.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17,6. Épaisseur de paroi minimale s min ≥ 3 mm. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : FRIALONG = DV-8601AU2248.Pipelife Gas-StopTM selon DVGW G 5305-2 (01.10.2013) = DG-4360BP0060.Fonctionnement(voir aussi le catalogue de produits Pipelife Gas-Stop™ "http://www.pipelife-gasstop.com) Le FRIASTOPP se ferme automatiquement en présence d'un débit de gaz défini, tel qu'il se produit typiquement en cas d'endommagement de la conduite de raccordement de gaz. L'interruption du flux de gaz est immédiate et brutale. Les types A/D, UUE et S sont équipés d'un dispositif de décharge. Grâce à la quantité de débordement, la pression dans la conduite de gaz intacte peut à nouveau augmenter, de sorte que le Gas-Stop s'ouvre à nouveau de manière autonome.Type A/D, UUE et S : Pipelife Gas-StopTM avec dispositif de décharge :Les débits de débordement supérieurs à 30 l/h nécessitent des mesures de sécurité passives supplémentaires dans le bâtiment, conformément à la norme DVGW-G459-1-B.Les types U sans orifice de décharge sont rouverts en appliquant une contre-pression (environ la pression du réseau). Ils ne doivent pas être rendus accessibles à cet effet.Instructions de mise en œuvreLe FRIASTOPP doit être mis en œuvre conformément aux instructions de mise en service et d'installation jointes à chaque FRIASTOPP.Le refoulement du tronçon de gaz avec le FRIASTOPP est autorisé jusqu'à 10 bars d'air avec le Pipelife Gas-StopTM ouvert. La pression de réseau d'utilisation de l'élément est indiquée sur la plaque signalétique :- plaque signalétique violette (type U) pour 35 mbar à 5 bar,- plaque signalétique bleue (type A/D) pour 25 mbar à 1 bar,- plaque signalétique rouge (type S) pour 200 mbar à 5 bar.L'utilisation de ce composant doit être signalée sur le dispositif d'arrêt principal de la maison (l'étiquette adhésive correspondante ou la carte d'identité est fournie).Le soudage du FRIASTOPP avec la conduite de raccordement domestique en PE-HD s'effectue par soudage FRIALEN - étanche et à force longitudinale. Le montage est préparé (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage pour les raccords de sécurité FRIALEN pour les conduites de branchement et de distribution jusqu'à d 225"). | De bonnes raisons pour choisir le FRIASTOPP :Combinaison fabriquée en usine du manchon long FRIALONG de FRIALEN et du Pipelife Gas-StopTM.Le raccourcissement des zones froides par le Pipelife Gas-StopTM intégré est compensé par rapport au manchon standard.Chaque composant FRIASTOPP est soumis à un contrôle de fonctionnement en usine.Les filaments chauffants exposés et les zones de soudage particulièrement larges permettent un transfert de chaleur optimal.Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)Le composant peut être monté dans toutes les positionsChaque composant est identifié par son propre numéro de sérieLa plaque signalétique peut être décollée et collée et peut être utilisée directement, par exemple pour les protocoles de construction.Le PipelifeGas-StopTM:a une faible perte de chargeest largement insensible à l'encrassement du gazest en plastique, donc résistant à la corrosion et à l'épreuve du tempsa déjà fait ses preuves dans la pratique des millions de fois depuis plus de 20 ansdes augmentations de la pression de service sont possibles à tout moment si le réseau est adaptéest soumis à un test de fonctionnement à 100%.type universel U : utilisation universelle, stockage simple, pas de risque de confusion, peu de formation nécessaire au sein de l'entrepriseest simple à utilisertype spécial S :est adapté à des débits nominaux plus élevéspermet un dimensionnement optimisé des conduites de raccordementles débits nominaux correspondent aux exigences des appareils de régulation de pression disponibles dans le commerce | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11 Pression de service maximale admissible Type U, UUE, S, SOU : 5 bar (gaz), Type A/D : 1 bar (gaz) | INF | Contrôleur de débit de gaz Gas-Stop System Pipelife | FRIATEC | PE 100-RC | Valves | Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 200 mbar - 5 bar | 36 - 80 | - | Manchon long FRIALONG avec arrêt de gaz intégré : FRIASTOP P, système Pipelife (gaz)</P> </P>Caractéristiques : </P>Dimensionnement PE 100-RC/ SDR 11</li>H2 ready 100. Notre produit est adapté à l'utilisation de 100% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH </li>Les deux côtés du tube peuvent être soudés en une seule opération </li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors du soudage :Pose possible sans dispositif de maintien</li>Temps de refroidissement courts</li></ul></li>Emballage individuel en sachet plastique avec instructions d'installation jointes, carte d'identification avec données caractéristiques du produit incluse. Possibilité de fixation</li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante)</li>Marquage clair du sens de montage prescrit</li>Plaque signalétique avec indications de type selon DVGW-VP305-2</li>Code-barres pour le soudage entièrement automatisé</li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz </li>Toutes les informations peuvent être saisies dans la zone de contact.</li>Contacts de sécurité pour un raccordement fixe et sans contact des appareils de soudage</li>Traitement avec une très basse tension </li>SoudureIndicateurs pour la preuve visuelle du soudage effectué</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW FRIALONG selon GW335 - B2 </li>Certification DVGW contrôleur de débit de gaz selon VP305-2</li></ul> </P>Disponible en 5 types:</P>Type A/D : Pour pression de réseau 25 mbar - 1 bar, avec ouverture de décharge</li>Type S : Pour pression de réseau 200 mbar - 5 bar, avec ouverture de décharge</li>Type SOU : Pour pression de réseau 200 mbar - 5 bar, sans orifice de décharge</li>Type U : Pour pression de réseau 35 mbar - 5 bar, sans orifice de décharge </li>Type UUE : Pour pression de réseau 35 mbar - 5 bar, avec orifice de décharge</li></ul> | PE 100 SDR 11 </P>Pression de service : type U, UUE, S, SOU : (gaz) 5 bar, type A/D : MOP (gaz) 1 bar</P> | FRIALEN raccords de sécurité | FRIALEN vannes / valves | métrique | |
| 616341 | Contrôleur de débit de gaz Gas-Stop System Pipelife | - | 84814090 | 616341 | 12 | 82 | 63 | 384 | 59 | RL3 | 0,560 | 352,20 | 12 | 412,09 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616341-17 | PEJEL | {"Appel d'offres_Text" :"Manchon long FRIALONG avec arrêt de gaz intégré : FRIASTOP P, système Pipelife (gaz)<\/P> <\/P>Caractéristiques : <\/P>Dimensionnement PE 100-RC\/ SDR 11<\/li>H2 ready 100. Notre produit est adapté à l'utilisation de 100% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH <\/li>Les deux côtés du tube peuvent être soudés en une seule opération <\/li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors du soudage :Pose possible sans dispositif de maintien<\/li>Temps de refroidissement courts<\/li><\/ul><\/li>Emballage individuel en sachet plastique avec instructions d'installation jointes, carte d'identification avec données caractéristiques du produit incluse. Possibilité de fixation<\/li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante)<\/li>Marquage clair du sens de montage prescrit<\/li>Plaque signalétique avec indications de type selon DVGW-VP305-2<\/li>Code-barres pour le soudage entièrement automatisé<\/li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz <\/li>Toutes les informations peuvent être saisies dans la zone de contact.<\/li>Contacts de sécurité pour un raccordement fixe et sans contact des appareils de soudage<\/li>Traitement avec une très basse tension <\/li>SoudureIndicateurs pour la preuve visuelle du soudage effectué<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li>Certification DVGW FRIALONG selon GW335 - B2 <\/li>Certification DVGW contrôleur de débit de gaz selon VP305-2<\/li><\/ul> <\/P>Disponible en 5 types:<\/P>Type A\/D : Pour pression de réseau 25 mbar - 1 bar, avec ouverture de décharge<\/li>Type S : Pour pression de réseau 200 mbar - 5 bar, avec ouverture de décharge<\/li>Type SOU : Pour pression de réseau 200 mbar - 5 bar, sans orifice de décharge<\/li>Type U : Pour pression de réseau 35 mbar - 5 bar, sans orifice de décharge <\/li>Type UUE : Pour pression de réseau 35 mbar - 5 bar, avec orifice de décharge<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11 <\/P>Pression de service : type U, UUE, S, SOU : (gaz) 5 bar, type A\/D : MOP (gaz) 1 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN vannes \/ valves", "qw_measurement_system" : "métrique"} | 07-2023 30 en 100 %, pas de nouveaux ArtNr. | Domaine d'utilisationLe montage du FRIASTOPP s'effectue pour les conduites de gaz domestiques selon la fiche d'information DVGW G459-1 (12/03) pour des pressions de service de 25 mbar - 5 bar.Le FRIASTOPP est un dispositif de sécurité qui bloque automatiquement le flux de gaz en cas d'endommagement de la conduite, causé par exemple par des travaux de dragage ou de forage.Le FRIASTOPP s'installe de préférence dans la dérivation de la conduite principale vers la conduite de service, juste après le robinet de prise de pression.Le choix du type Pipelife Gas-StopTM se fait en fonction de la pression de service minimale du réseau et du débit requis en fonction de l'utilisateur.Le type universel U couvre de manière optimisée les exigences pratiques concernant la plage de pression de service et le débit requis. Le type U est disponible sans ou, en tant que type UUE, avec un orifice de décharge.pmin - pmax : pression de service min. - max., ou pression d'entrée Pipelife Gas-Stop™.VN : débit nominal en m3/h à pmin ou pmax (gaz naturel d = 0,6 à 1013,25 mbar, 0°C).Le type universel U couvre de manière optimisée les exigences pratiques en matière de plage de pression de service et de débit requis. Le type U est disponible sans orifice de décharge ou avec un orifice de décharge (type UUE). Le type spécial S est prévu pour des débits nominaux élevés et adapté aux capacités de débit des régulateurs de pression usuels.Type A/D, UUE, S : FRIASTOPP - Pipelife Gas-Stop™ avec dispositif de décharge.Débits de déchargeA/D : 30 l/h à 100 mbarsUUE et S : 30 l/h à 1 bar.Type U, SOU : FRIASTOPP - Pipelife Gas-Stop™ sans dispositif de décharge.Débit de fuite : 3,0 l/h.Autres types sur demande.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17,6. Épaisseur de paroi minimale s min ≥ 3 mm. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : FRIALONG = DV-8601AU2248.Pipelife Gas-StopTM selon DVGW G 5305-2 (01.10.2013) = DG-4360BP0060.Fonctionnement(voir aussi le catalogue de produits Pipelife Gas-Stop™ "http://www.pipelife-gasstop.com) Le FRIASTOPP se ferme automatiquement en présence d'un débit de gaz défini, tel qu'il se produit typiquement en cas d'endommagement de la conduite de raccordement de gaz. L'interruption du flux de gaz est immédiate et brutale. Les types A/D, UUE et S sont équipés d'un dispositif de décharge. Grâce à la quantité de débordement, la pression dans la conduite de gaz intacte peut à nouveau augmenter, de sorte que le Gas-Stop s'ouvre à nouveau de manière autonome.Type A/D, UUE et S : Pipelife Gas-StopTM avec dispositif de décharge :Les débits de débordement supérieurs à 30 l/h nécessitent des mesures de sécurité passives supplémentaires dans le bâtiment, conformément à la norme DVGW-G459-1-B.Les types U sans orifice de décharge sont rouverts en appliquant une contre-pression (environ la pression du réseau). Ils ne doivent pas être rendus accessibles à cet effet.Instructions de mise en œuvreLe FRIASTOPP doit être mis en œuvre conformément aux instructions de mise en service et d'installation jointes à chaque FRIASTOPP.Le refoulement du tronçon de gaz avec le FRIASTOPP est autorisé jusqu'à 10 bars d'air avec le Pipelife Gas-StopTM ouvert. La pression de réseau d'utilisation de l'élément est indiquée sur la plaque signalétique :- plaque signalétique violette (type U) pour 35 mbar à 5 bar,- plaque signalétique bleue (type A/D) pour 25 mbar à 1 bar,- plaque signalétique rouge (type S) pour 200 mbar à 5 bar.L'utilisation de ce composant doit être signalée sur le dispositif d'arrêt principal de la maison (l'étiquette adhésive correspondante ou la carte d'identité est fournie).Le soudage du FRIASTOPP avec la conduite de raccordement domestique en PE-HD s'effectue par soudage FRIALEN - étanche et à force longitudinale. Le montage est préparé (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage pour les raccords de sécurité FRIALEN pour les conduites de branchement et de distribution jusqu'à d 225"). | De bonnes raisons pour choisir le FRIASTOPP :Combinaison fabriquée en usine du manchon long FRIALONG de FRIALEN et du Pipelife Gas-StopTM.Le raccourcissement des zones froides par le Pipelife Gas-StopTM intégré est compensé par rapport au manchon standard.Chaque composant FRIASTOPP est soumis à un contrôle de fonctionnement en usine.Les filaments chauffants exposés et les zones de soudage particulièrement larges permettent un transfert de chaleur optimal.Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)Le composant peut être monté dans toutes les positionsChaque composant est identifié par son propre numéro de sérieLa plaque signalétique peut être décollée et collée et peut être utilisée directement, par exemple pour les protocoles de construction.Le PipelifeGas-StopTM:a une faible perte de chargeest largement insensible à l'encrassement du gazest en plastique, donc résistant à la corrosion et à l'épreuve du tempsa déjà fait ses preuves dans la pratique des millions de fois depuis plus de 20 ansdes augmentations de la pression de service sont possibles à tout moment si le réseau est adaptéest soumis à un test de fonctionnement à 100%.type universel U : utilisation universelle, stockage simple, pas de risque de confusion, peu de formation nécessaire au sein de l'entrepriseest simple à utilisertype spécial S :est adapté à des débits nominaux plus élevéspermet un dimensionnement optimisé des conduites de raccordementles débits nominaux correspondent aux exigences des appareils de régulation de pression disponibles dans le commerce | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11 Pression de service maximale admissible Type U, UUE, S, SOU : 5 bar (gaz), Type A/D : 1 bar (gaz) | INF | Contrôleur de débit de gaz Gas-Stop System Pipelife | FRIATEC | PE 100-RC | Valves | Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Vannes FRIALEN | 200 mbar - 5 bar | 180 - 400 | 1 | Manchon long FRIALONG avec arrêt de gaz intégré : FRIASTOP P, système Pipelife (gaz)</P> </P>Caractéristiques : </P>Dimensionnement PE 100-RC/ SDR 11</li>H2 ready 100. Notre produit est adapté à l'utilisation de 100% d'hydrogène. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH </li>Les deux côtés du tube peuvent être soudés en une seule opération </li>Conducteurs chauffants ouverts et solidement ancrés, sans gaine PE, pour une transmission optimale de la chaleur lors du soudage :Pose possible sans dispositif de maintien</li>Temps de refroidissement courts</li></ul></li>Emballage individuel en sachet plastique avec instructions d'installation jointes, carte d'identification avec données caractéristiques du produit incluse. Possibilité de fixation</li>Compensation de température (adaptation automatique du temps de soudage à la température ambiante)</li>Marquage clair du sens de montage prescrit</li>Plaque signalétique avec indications de type selon DVGW-VP305-2</li>Code-barres pour le soudage entièrement automatisé</li>Code-barres pour la traçabilité automatique des composants (Traceability), identification du composant comme contrôleur de flux de gaz </li>Toutes les informations peuvent être saisies dans la zone de contact.</li>Contacts de sécurité pour un raccordement fixe et sans contact des appareils de soudage</li>Traitement avec une très basse tension </li>SoudureIndicateurs pour la preuve visuelle du soudage effectué</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li>Certification DVGW FRIALONG selon GW335 - B2 </li>Certification DVGW contrôleur de débit de gaz selon VP305-2</li></ul> </P>Disponible en 5 types:</P>Type A/D : Pour pression de réseau 25 mbar - 1 bar, avec ouverture de décharge</li>Type S : Pour pression de réseau 200 mbar - 5 bar, avec ouverture de décharge</li>Type SOU : Pour pression de réseau 200 mbar - 5 bar, sans orifice de décharge</li>Type U : Pour pression de réseau 35 mbar - 5 bar, sans orifice de décharge </li>Type UUE : Pour pression de réseau 35 mbar - 5 bar, avec orifice de décharge</li></ul> | PE 100 SDR 11 </P>Pression de service : type U, UUE, S, SOU : (gaz) 5 bar, type A/D : MOP (gaz) 1 bar</P> | FRIALEN raccords de sécurité | FRIALEN vannes / valves | métrique | 1 |
1 Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes.
Domaine d'utilisation
Le montage du FRIASTOPP s'effectue pour les conduites de gaz domestiques selon la fiche d'information DVGW G459-1 (12/03) pour des pressions de service de 25 mbar - 5 bar.
Le FRIASTOPP est un dispositif de sécurité qui bloque automatiquement le flux de gaz en cas d'endommagement de la conduite, causé par exemple par des travaux de dragage ou de forage.
Le FRIASTOPP s'installe de préférence dans la dérivation de la conduite principale vers la conduite de service, juste après le robinet de prise de pression.
Le choix du type Pipelife Gas-StopTM se fait en fonction de la pression de service minimale du réseau et du débit requis en fonction de l'utilisateur.
Le type universel U couvre de manière optimisée les exigences pratiques concernant la plage de pression de service et le débit requis. Le type U est disponible sans ou, en tant que type UUE, avec un orifice de décharge.
pmin - pmax : pression de service min. - max., ou pression d'entrée Pipelife Gas-Stop™.
VN : débit nominal en m3/h à pmin ou pmax (gaz naturel d = 0,6 à 1013,25 mbar, 0°C).
Le type universel U couvre de manière optimisée les exigences pratiques en matière de plage de pression de service et de débit requis. Le type U est disponible sans orifice de décharge ou avec un orifice de décharge (type UUE). Le type spécial S est prévu pour des débits nominaux élevés et adapté aux capacités de débit des régulateurs de pression usuels.
Type A/D, UUE, S : FRIASTOPP - Pipelife Gas-Stop™ avec dispositif de décharge.
Débits de décharge
A/D : 30 l/h à 100 mbars
UUE et S : 30 l/h à 1 bar.
Type U, SOU : FRIASTOPP - Pipelife Gas-Stop™ sans dispositif de décharge.
Débit de fuite : 3,0 l/h.
Autres types sur demande.
Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17,6. Épaisseur de paroi minimale s min ≥ 3 mm. Autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : FRIALONG = DV-8601AU2248.
Pipelife Gas-StopTM selon DVGW G 5305-2 (01.10.2013) = DG-4360BP0060.
Fonctionnement
(voir aussi le catalogue de produits Pipelife Gas-Stop™ "http://www.pipelife-gasstop.com)
Le FRIASTOPP se ferme automatiquement en présence d'un débit de gaz défini, tel qu'il se produit typiquement en cas d'endommagement de la conduite de raccordement de gaz. L'interruption du flux de gaz est immédiate et brutale. Les types A/D, UUE et S sont équipés d'un dispositif de décharge. Grâce à la quantité de débordement, la pression dans la conduite de gaz intacte peut à nouveau augmenter, de sorte que le Gas-Stop s'ouvre à nouveau de manière autonome.
Type A/D, UUE et S : Pipelife Gas-StopTM avec dispositif de décharge :
Les débits de débordement supérieurs à 30 l/h nécessitent des mesures de sécurité passives supplémentaires dans le bâtiment, conformément à la norme DVGW-G459-1-B.
Les types U sans orifice de décharge sont rouverts en appliquant une contre-pression (environ la pression du réseau). Ils ne doivent pas être rendus accessibles à cet effet.
Instructions de mise en œuvre
Le FRIASTOPP doit être mis en œuvre conformément aux instructions de mise en service et d'installation jointes à chaque FRIASTOPP.
Le refoulement du tronçon de gaz avec le FRIASTOPP est autorisé jusqu'à 10 bars d'air avec le Pipelife Gas-StopTM ouvert. La pression de réseau d'utilisation de l'élément est indiquée sur la plaque signalétique :
- plaque signalétique violette (type U) pour 35 mbar à 5 bar,
- plaque signalétique bleue (type A/D) pour 25 mbar à 1 bar,
- plaque signalétique rouge (type S) pour 200 mbar à 5 bar.
L'utilisation de ce composant doit être signalée sur le dispositif d'arrêt principal de la maison (l'étiquette adhésive correspondante ou la carte d'identité est fournie).
Le soudage du FRIASTOPP avec la conduite de raccordement domestique en PE-HD s'effectue par soudage FRIALEN - étanche et à force longitudinale. Le montage est préparé (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir "Instructions de montage pour les raccords de sécurité FRIALEN pour les conduites de branchement et de distribution jusqu'à d 225").
De bonnes raisons pour choisir le FRIASTOPP :
- Combinaison fabriquée en usine du manchon long FRIALONG de FRIALEN et du Pipelife Gas-StopTM.
- Le raccourcissement des zones froides par le Pipelife Gas-StopTM intégré est compensé par rapport au manchon standard.
- Chaque composant FRIASTOPP est soumis à un contrôle de fonctionnement en usine.
- Les filaments chauffants exposés et les zones de soudage particulièrement larges permettent un transfert de chaleur optimal.
- Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)
- Le composant peut être monté dans toutes les positions
- Chaque composant est identifié par son propre numéro de série
- La plaque signalétique peut être décollée et collée et peut être utilisée directement, par exemple pour les protocoles de construction.
Le PipelifeGas-StopTM:
- a une faible perte de charge
- est largement insensible à l'encrassement du gaz
- est en plastique, donc résistant à la corrosion et à l'épreuve du temps
- a déjà fait ses preuves dans la pratique des millions de fois depuis plus de 20 ans
- des augmentations de la pression de service sont possibles à tout moment si le réseau est adapté
- est soumis à un test de fonctionnement à 100%.
- type universel U : utilisation universelle, stockage simple, pas de risque de confusion, peu de formation nécessaire au sein de l'entreprise
- est simple à utiliser
type spécial S :
- est adapté à des débits nominaux plus élevés
- permet un dimensionnement optimisé des conduites de raccordement
- les débits nominaux correspondent aux exigences des appareils de régulation de pression disponibles dans le commerce
