EFL

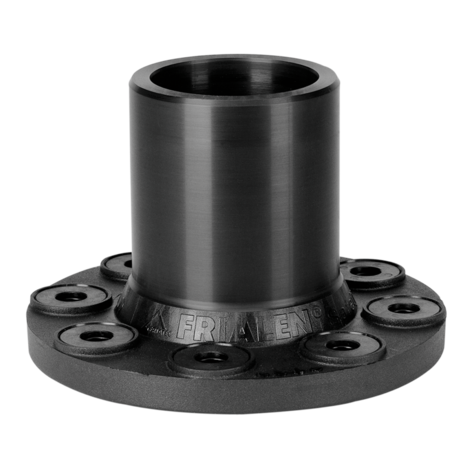

Bride à souder (raccord de tubulure)
Collier à souder et bride EFL
- eau et gaz
- Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar
- Matériau : PE 100-RC et insert métallique
Remarque:
Insert métallique dans la bride pour empêcher l'écoulement à froid.
Côté à souder pour la mise en œuvre avec les manchons FRIALEN MB ou UB.
Nous recommandons les joints GST.
Respecter les couples de serrage des vis selon les indications du fabricant de joints, ou DVS.
Des rondelles supplémentaires sont nécessaires.
PE 100-RC SDR 11
Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz)

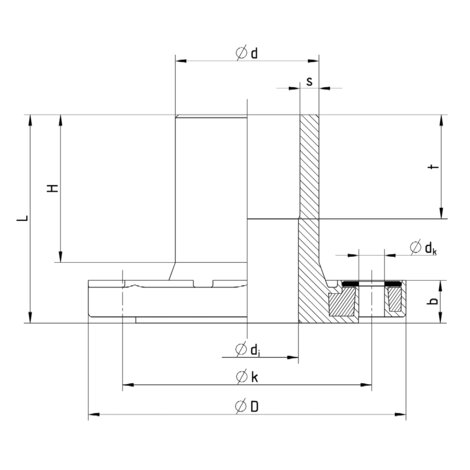

| Référence | Nom | info-bulle | Code produit d'origine | Article | Poids brut | QuantitИ de boНtes | D | d | Quantité par palette | s | t | rgb | Poids |
Prix 1 | BX | Prix ??VK | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | Fiche technique Texte 2 | Fiche technique Texte 1 | noteText | Titre du tableau | hwg | Titre | Marque | Matц┐б╘riau | qwProduct | qwSolution | Productbrand | Pilotage eau/gaz | Produit Plage | Categories | Application | H | dk | di | b | product.detail.attribute.Appel d'offres_Text | product.detail.attribute.Group1Headline | product.detail.attribute.hierarchie1 | product.detail.attribute.hierarchie2 | product.detail.attribute.qw_measurement_system | ean1 | noteEnum | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 615417 | Bride à souder (raccord de tubulure) | - | 73071910 | 615417 | 7,728 | 1 | 169 | 63 | 250 | 5,8 | 53 | RL9 | 1,510 | 196,00 | 5 | 229,33 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615417-10 | PEJEL | {"Appel d'offres_Text" :"Caractéristiques :<\/P>Composant compact en PE-HD<\/li>Collerette à souder et bride comme pièce F homogène fabriquée en usine<\/li>Insert métallique dans la bride, donc pas d'écoulement à froid<\/li>Côté à souder PE 100, SDR 11 avec manchons FRIALEN (voir pt. 1) à utiliser<\/li>Codage à barres pour la traçabilité automatique des composants (Traceability)<\/li>Certification DVGW selon GW 335-B2<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLa bride à souder EFL de FRIALEN est utilisée pour le passage du PE-HD à un autre matériau ou à des robinets jusqu'à PN 16. EFL d63-180 perçage de la bride pour PN 10 et PN 16. EFL d225/DN 200 n'est disponible que dans la version avec cercle de perçage PN 10.Instructions de mise en œuvreLa bride à souder n'est installée qu'à l'état hors pression. Les préparatifs pour le soudage FRIALEN sur la collerette à souder (marquer la profondeur d'emboîtement, enlever la peau d'oxyde, nettoyer, etc.) sont indiqués dans les instructions de montage FRIALEN. La norme DIN EN 1092-1 s'applique au diamètre des trous, aux dimensions et au nombre de vis. Des rondelles supplémentaires sont nécessaires. Tous les joints profilés et plats disponibles dans le commerce peuvent être utilisés. Les couples de serrage des vis du fabricant de joints doivent être respectés. Nous recommandons les joints profilés de type G-St. | De bonnes raisons pour choisir la bride à souder FRIALEN EFL :Le collet à souder et la bride sont un seul et même élément, ils forment une unité homogène.Le "comportement d'écoulement à froid" connu du matériau PE-HD est évité par la conception.Construction solide, bride intégrée dans la pièce moulée en PE sans risque d'arrachement. | Trou de bride pour PN 10 | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz) | INF | Bride à souder (raccord de tubulure) | FRIATEC | PE 100-RC | Transition fittings | Water Distribution, Gas Distribution, Sewage, Stormwater Management | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Gestion des eaux pluviales, Eaux usées | 70 | 17 | 51 | 23 | Caractéristiques :</P>Composant compact en PE-HD</li>Collerette à souder et bride comme pièce F homogène fabriquée en usine</li>Insert métallique dans la bride, donc pas d'écoulement à froid</li>Côté à souder PE 100, SDR 11 avec manchons FRIALEN (voir pt. 1) à utiliser</li>Codage à barres pour la traçabilité automatique des composants (Traceability)</li>Certification DVGW selon GW 335-B2</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li></ul> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN Raccords de sécurité | FRIALEN Raccords de transition / Transition Fittings | métrique | - | - | |
| 615418 | Bride à souder (raccord de tubulure) | - | 73071910 | 615418 | 25,5 | 1 | 204 | 90 | 160 | 8,2 | 71 | RL9 | 2,550 | 260,80 | 10 | 305,15 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615418-10 | PEJEL | {"Appel d'offres_Text" :"Caractéristiques :<\/P>Composant compact en PE-HD<\/li>Collerette à souder et bride comme pièce F homogène fabriquée en usine<\/li>Insert métallique dans la bride, donc pas d'écoulement à froid<\/li>Côté à souder PE 100, SDR 11 avec manchons FRIALEN (voir pt. 1) à utiliser<\/li>Codage à barres pour la traçabilité automatique des composants (Traceability)<\/li>Certification DVGW selon GW 335-B2<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLa bride à souder EFL de FRIALEN est utilisée pour le passage du PE-HD à un autre matériau ou à des robinets jusqu'à PN 16. EFL d63-180 perçage de la bride pour PN 10 et PN 16. EFL d225/DN 200 n'est disponible que dans la version avec cercle de perçage PN 10.Instructions de mise en œuvreLa bride à souder n'est installée qu'à l'état hors pression. Les préparatifs pour le soudage FRIALEN sur la collerette à souder (marquer la profondeur d'emboîtement, enlever la peau d'oxyde, nettoyer, etc.) sont indiqués dans les instructions de montage FRIALEN. La norme DIN EN 1092-1 s'applique au diamètre des trous, aux dimensions et au nombre de vis. Des rondelles supplémentaires sont nécessaires. Tous les joints profilés et plats disponibles dans le commerce peuvent être utilisés. Les couples de serrage des vis du fabricant de joints doivent être respectés. Nous recommandons les joints profilés de type G-St. | De bonnes raisons pour choisir la bride à souder FRIALEN EFL :Le collet à souder et la bride sont un seul et même élément, ils forment une unité homogène.Le "comportement d'écoulement à froid" connu du matériau PE-HD est évité par la conception.Construction solide, bride intégrée dans la pièce moulée en PE sans risque d'arrachement. | Trou de bride pour PN 10 | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz) | INF | Bride à souder (raccord de tubulure) | FRIATEC | PE 100-RC | Transition fittings | Water Distribution, Gas Distribution, Sewage, Stormwater Management | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Gestion des eaux pluviales, Eaux usées | 80 | 17 | 72 | 25 | Caractéristiques :</P>Composant compact en PE-HD</li>Collerette à souder et bride comme pièce F homogène fabriquée en usine</li>Insert métallique dans la bride, donc pas d'écoulement à froid</li>Côté à souder PE 100, SDR 11 avec manchons FRIALEN (voir pt. 1) à utiliser</li>Codage à barres pour la traçabilité automatique des composants (Traceability)</li>Certification DVGW selon GW 335-B2</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li></ul> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN Raccords de sécurité | FRIALEN Raccords de transition / Transition Fittings | métrique | 4024926653504 | - | |
| 615419 | Bride à souder (raccord de tubulure) | - | 73071910 | 615419 | 10,276 | 1 | 224 | 110 | 96 | 10 | 83 | RL9 | 3,310 | 342,50 | 3 | 400,74 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615419-10 | PEJEL | {"Appel d'offres_Text" :"Caractéristiques :<\/P>Composant compact en PE-HD<\/li>Collerette à souder et bride comme pièce F homogène fabriquée en usine<\/li>Insert métallique dans la bride, donc pas d'écoulement à froid<\/li>Côté à souder PE 100, SDR 11 avec manchons FRIALEN (voir pt. 1) à utiliser<\/li>Codage à barres pour la traçabilité automatique des composants (Traceability)<\/li>Certification DVGW selon GW 335-B2<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLa bride à souder EFL de FRIALEN est utilisée pour le passage du PE-HD à un autre matériau ou à des robinets jusqu'à PN 16. EFL d63-180 perçage de la bride pour PN 10 et PN 16. EFL d225/DN 200 n'est disponible que dans la version avec cercle de perçage PN 10.Instructions de mise en œuvreLa bride à souder n'est installée qu'à l'état hors pression. Les préparatifs pour le soudage FRIALEN sur la collerette à souder (marquer la profondeur d'emboîtement, enlever la peau d'oxyde, nettoyer, etc.) sont indiqués dans les instructions de montage FRIALEN. La norme DIN EN 1092-1 s'applique au diamètre des trous, aux dimensions et au nombre de vis. Des rondelles supplémentaires sont nécessaires. Tous les joints profilés et plats disponibles dans le commerce peuvent être utilisés. Les couples de serrage des vis du fabricant de joints doivent être respectés. Nous recommandons les joints profilés de type G-St. | De bonnes raisons pour choisir la bride à souder FRIALEN EFL :Le collet à souder et la bride sont un seul et même élément, ils forment une unité homogène.Le "comportement d'écoulement à froid" connu du matériau PE-HD est évité par la conception.Construction solide, bride intégrée dans la pièce moulée en PE sans risque d'arrachement. | Trou de bride pour PN 10 | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz) | INF | Bride à souder (raccord de tubulure) | FRIATEC | PE 100-RC | Transition fittings | Water Distribution, Gas Distribution, Sewage, Stormwater Management | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Gestion des eaux pluviales, Eaux usées | 90 | 17 | 87 | 27 | Caractéristiques :</P>Composant compact en PE-HD</li>Collerette à souder et bride comme pièce F homogène fabriquée en usine</li>Insert métallique dans la bride, donc pas d'écoulement à froid</li>Côté à souder PE 100, SDR 11 avec manchons FRIALEN (voir pt. 1) à utiliser</li>Codage à barres pour la traçabilité automatique des composants (Traceability)</li>Certification DVGW selon GW 335-B2</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li></ul> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN Raccords de sécurité | FRIALEN Raccords de transition / Transition Fittings | métrique | - | - | |
| 615605 | Bride à souder (raccord de tubulure) | - | 73071910 | 615605 | 6,902 | 1 | 224 | 125 | 64 | 11,4 | 85 | RL9 | 3,280 | 350,80 | 2 | 410,44 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615605-10 | PEJEL | {"Appel d'offres_Text" :"Caractéristiques :<\/P>Composant compact en PE-HD<\/li>Collerette à souder et bride comme pièce F homogène fabriquée en usine<\/li>Insert métallique dans la bride, donc pas d'écoulement à froid<\/li>Côté à souder PE 100, SDR 11 avec manchons FRIALEN (voir pt. 1) à utiliser<\/li>Codage à barres pour la traçabilité automatique des composants (Traceability)<\/li>Certification DVGW selon GW 335-B2<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLa bride à souder EFL de FRIALEN est utilisée pour le passage du PE-HD à un autre matériau ou à des robinets jusqu'à PN 16. EFL d63-180 perçage de la bride pour PN 10 et PN 16. EFL d225/DN 200 n'est disponible que dans la version avec cercle de perçage PN 10.Instructions de mise en œuvreLa bride à souder n'est installée qu'à l'état hors pression. Les préparatifs pour le soudage FRIALEN sur la collerette à souder (marquer la profondeur d'emboîtement, enlever la peau d'oxyde, nettoyer, etc.) sont indiqués dans les instructions de montage FRIALEN. La norme DIN EN 1092-1 s'applique au diamètre des trous, aux dimensions et au nombre de vis. Des rondelles supplémentaires sont nécessaires. Tous les joints profilés et plats disponibles dans le commerce peuvent être utilisés. Les couples de serrage des vis du fabricant de joints doivent être respectés. Nous recommandons les joints profilés de type G-St. | De bonnes raisons pour choisir la bride à souder FRIALEN EFL :Le collet à souder et la bride sont un seul et même élément, ils forment une unité homogène.Le "comportement d'écoulement à froid" connu du matériau PE-HD est évité par la conception.Construction solide, bride intégrée dans la pièce moulée en PE sans risque d'arrachement. | Trou de bride pour PN 10 | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz) | INF | Bride à souder (raccord de tubulure) | FRIATEC | PE 100-RC | Transition fittings | Water Distribution, Gas Distribution, Sewage, Stormwater Management | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Gestion des eaux pluviales, Eaux usées | 90 | 17 | 101 | 30 | Caractéristiques :</P>Composant compact en PE-HD</li>Collerette à souder et bride comme pièce F homogène fabriquée en usine</li>Insert métallique dans la bride, donc pas d'écoulement à froid</li>Côté à souder PE 100, SDR 11 avec manchons FRIALEN (voir pt. 1) à utiliser</li>Codage à barres pour la traçabilité automatique des composants (Traceability)</li>Certification DVGW selon GW 335-B2</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li></ul> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN Raccords de sécurité | FRIALEN Raccords de transition / Transition Fittings | métrique | - | - | |
| 615421 | Bride à souder (raccord de tubulure) | - | 73071910 | 615421 | 12,434 | 1 | 288 | 160 | 36 | 14,6 | 120 | RL9 | 5,950 | 482,30 | 2 | 564,30 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615421-10 | PEJEL | {"Appel d'offres_Text" :"Caractéristiques :<\/P>Composant compact en PE-HD<\/li>Collerette à souder et bride comme pièce F homogène fabriquée en usine<\/li>Insert métallique dans la bride, donc pas d'écoulement à froid<\/li>Côté à souder PE 100, SDR 11 avec manchons FRIALEN (voir pt. 1) à utiliser<\/li>Codage à barres pour la traçabilité automatique des composants (Traceability)<\/li>Certification DVGW selon GW 335-B2<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLa bride à souder EFL de FRIALEN est utilisée pour le passage du PE-HD à un autre matériau ou à des robinets jusqu'à PN 16. EFL d63-180 perçage de la bride pour PN 10 et PN 16. EFL d225/DN 200 n'est disponible que dans la version avec cercle de perçage PN 10.Instructions de mise en œuvreLa bride à souder n'est installée qu'à l'état hors pression. Les préparatifs pour le soudage FRIALEN sur la collerette à souder (marquer la profondeur d'emboîtement, enlever la peau d'oxyde, nettoyer, etc.) sont indiqués dans les instructions de montage FRIALEN. La norme DIN EN 1092-1 s'applique au diamètre des trous, aux dimensions et au nombre de vis. Des rondelles supplémentaires sont nécessaires. Tous les joints profilés et plats disponibles dans le commerce peuvent être utilisés. Les couples de serrage des vis du fabricant de joints doivent être respectés. Nous recommandons les joints profilés de type G-St. | De bonnes raisons pour choisir la bride à souder FRIALEN EFL :Le collet à souder et la bride sont un seul et même élément, ils forment une unité homogène.Le "comportement d'écoulement à froid" connu du matériau PE-HD est évité par la conception.Construction solide, bride intégrée dans la pièce moulée en PE sans risque d'arrachement. | Trou de bride pour PN 10 | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz) | INF | Bride à souder (raccord de tubulure) | FRIATEC | PE 100-RC | Transition fittings | Water Distribution, Gas Distribution, Sewage, Stormwater Management | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Gestion des eaux pluviales, Eaux usées | 120 | 21 | 127 | 29 | Caractéristiques :</P>Composant compact en PE-HD</li>Collerette à souder et bride comme pièce F homogène fabriquée en usine</li>Insert métallique dans la bride, donc pas d'écoulement à froid</li>Côté à souder PE 100, SDR 11 avec manchons FRIALEN (voir pt. 1) à utiliser</li>Codage à barres pour la traçabilité automatique des composants (Traceability)</li>Certification DVGW selon GW 335-B2</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li></ul> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN Raccords de sécurité | FRIALEN Raccords de transition / Transition Fittings | métrique | - | - | |
| 615927 | Bride à souder (raccord de tubulure) | - | 73071910 | 615927 | 13,844 | 1 | 288 | 180 | 36 | 16,4 | 120 | RL9 | 6,660 | 675,20 | 2 | 790,00 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615927-10 | PEJEL | {"Appel d'offres_Text" :"Caractéristiques :<\/P>Composant compact en PE-HD<\/li>Collerette à souder et bride comme pièce F homogène fabriquée en usine<\/li>Insert métallique dans la bride, donc pas d'écoulement à froid<\/li>Côté à souder PE 100, SDR 11 avec manchons FRIALEN (voir pt. 1) à utiliser<\/li>Codage à barres pour la traçabilité automatique des composants (Traceability)<\/li>Certification DVGW selon GW 335-B2<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLa bride à souder EFL de FRIALEN est utilisée pour le passage du PE-HD à un autre matériau ou à des robinets jusqu'à PN 16. EFL d63-180 perçage de la bride pour PN 10 et PN 16. EFL d225/DN 200 n'est disponible que dans la version avec cercle de perçage PN 10.Instructions de mise en œuvreLa bride à souder n'est installée qu'à l'état hors pression. Les préparatifs pour le soudage FRIALEN sur la collerette à souder (marquer la profondeur d'emboîtement, enlever la peau d'oxyde, nettoyer, etc.) sont indiqués dans les instructions de montage FRIALEN. La norme DIN EN 1092-1 s'applique au diamètre des trous, aux dimensions et au nombre de vis. Des rondelles supplémentaires sont nécessaires. Tous les joints profilés et plats disponibles dans le commerce peuvent être utilisés. Les couples de serrage des vis du fabricant de joints doivent être respectés. Nous recommandons les joints profilés de type G-St. | De bonnes raisons pour choisir la bride à souder FRIALEN EFL :Le collet à souder et la bride sont un seul et même élément, ils forment une unité homogène.Le "comportement d'écoulement à froid" connu du matériau PE-HD est évité par la conception.Construction solide, bride intégrée dans la pièce moulée en PE sans risque d'arrachement. | Trou de bride pour PN 10 | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz) | INF | Bride à souder (raccord de tubulure) | FRIATEC | PE 100-RC | Transition fittings | Water Distribution, Gas Distribution, Sewage, Stormwater Management | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Gestion des eaux pluviales, Eaux usées | 130 | 21 | 123 | 31 | Caractéristiques :</P>Composant compact en PE-HD</li>Collerette à souder et bride comme pièce F homogène fabriquée en usine</li>Insert métallique dans la bride, donc pas d'écoulement à froid</li>Côté à souder PE 100, SDR 11 avec manchons FRIALEN (voir pt. 1) à utiliser</li>Codage à barres pour la traçabilité automatique des composants (Traceability)</li>Certification DVGW selon GW 335-B2</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li></ul> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN Raccords de sécurité | FRIALEN Raccords de transition / Transition Fittings | métrique | - | - | |
| 615607 | Bride à souder (raccord de tubulure) | - | 73071910 | 615607 | 11,884 | 1 | 343 | 225 | 27 | 20,4 | 120 | RL9 | 9,150 | 789,60 | 1 | 923,84 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615607-10 | PEJEL | {"Appel d'offres_Text" :"Caractéristiques :<\/P>Composant compact en PE-HD<\/li>Collerette à souder et bride comme pièce F homogène fabriquée en usine<\/li>Insert métallique dans la bride, donc pas d'écoulement à froid<\/li>Côté à souder PE 100, SDR 11 avec manchons FRIALEN (voir pt. 1) à utiliser<\/li>Codage à barres pour la traçabilité automatique des composants (Traceability)<\/li>Certification DVGW selon GW 335-B2<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" :"FRIALEN Raccords de sécurité", "hierarchie2" : "FRIALEN Raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLa bride à souder EFL de FRIALEN est utilisée pour le passage du PE-HD à un autre matériau ou à des robinets jusqu'à PN 16. EFL d63-180 perçage de la bride pour PN 10 et PN 16. EFL d225/DN 200 n'est disponible que dans la version avec cercle de perçage PN 10.Instructions de mise en œuvreLa bride à souder n'est installée qu'à l'état hors pression. Les préparatifs pour le soudage FRIALEN sur la collerette à souder (marquer la profondeur d'emboîtement, enlever la peau d'oxyde, nettoyer, etc.) sont indiqués dans les instructions de montage FRIALEN. La norme DIN EN 1092-1 s'applique au diamètre des trous, aux dimensions et au nombre de vis. Des rondelles supplémentaires sont nécessaires. Tous les joints profilés et plats disponibles dans le commerce peuvent être utilisés. Les couples de serrage des vis du fabricant de joints doivent être respectés. Nous recommandons les joints profilés de type G-St. | De bonnes raisons pour choisir la bride à souder FRIALEN EFL :Le collet à souder et la bride sont un seul et même élément, ils forment une unité homogène.Le "comportement d'écoulement à froid" connu du matériau PE-HD est évité par la conception.Construction solide, bride intégrée dans la pièce moulée en PE sans risque d'arrachement. | Trou de bride pour PN 10 | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz) | INF | Bride à souder (raccord de tubulure) | FRIATEC | PE 100-RC | Transition fittings | Water Distribution, Gas Distribution, Sewage, Stormwater Management | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | Gestion des eaux pluviales, Eaux usées | 130 | 21 | 180 | 31 | Caractéristiques :</P>Composant compact en PE-HD</li>Collerette à souder et bride comme pièce F homogène fabriquée en usine</li>Insert métallique dans la bride, donc pas d'écoulement à froid</li>Côté à souder PE 100, SDR 11 avec manchons FRIALEN (voir pt. 1) à utiliser</li>Codage à barres pour la traçabilité automatique des composants (Traceability)</li>Certification DVGW selon GW 335-B2</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li></ul> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN Raccords de sécurité | FRIALEN Raccords de transition / Transition Fittings | métrique | 1 | - | 1 |
1 Trou de bride pour PN 10
Domaines d'utilisation
La bride à souder EFL de FRIALEN est utilisée pour le passage du PE-HD à un autre matériau ou à des robinets jusqu'à PN 16. EFL d63-180 perçage de la bride pour PN 10 et PN 16. EFL d225/DN 200 n'est disponible que dans la version avec cercle de perçage PN 10.
Instructions de mise en œuvre
La bride à souder n'est installée qu'à l'état hors pression. Les préparatifs pour le soudage FRIALEN sur la collerette à souder (marquer la profondeur d'emboîtement, enlever la peau d'oxyde, nettoyer, etc.) sont indiqués dans les instructions de montage FRIALEN.
La norme DIN EN 1092-1 s'applique au diamètre des trous, aux dimensions et au nombre de vis. Des rondelles supplémentaires sont nécessaires.
Tous les joints profilés et plats disponibles dans le commerce peuvent être utilisés. Les couples de serrage des vis du fabricant de joints doivent être respectés. Nous recommandons les joints profilés de type G-St.
De bonnes raisons pour choisir la bride à souder FRIALEN EFL :
- Le collet à souder et la bride sont un seul et même élément, ils forment une unité homogène.
- Le "comportement d'écoulement à froid" connu du matériau PE-HD est évité par la conception.
- Construction solide, bride intégrée dans la pièce moulée en PE sans risque d'arrachement.
