VAM RG

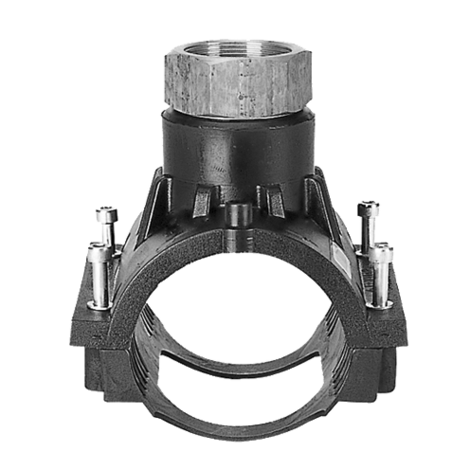

Armature de vanne avec transition PE-HD/fonte rouge
Armature de vanne avec transition PE-HD/fonte rouge VAM RG
- gaz, eau
- Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar
- Matériau : PE 100-RC et bronze rouge (filetage intérieur)
- Elément de selle avec collier de serrage
- Technologie de sécurité
- Métaux en contact avec l'eau selon la recommandation UBA
Remarque:
Pour recevoir des vannes en laiton disponibles dans le commerce.
Comme solution complète, nous recommandons notre vanne de prise de pression DAV.
PE 100-RC SDR 11
Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz)

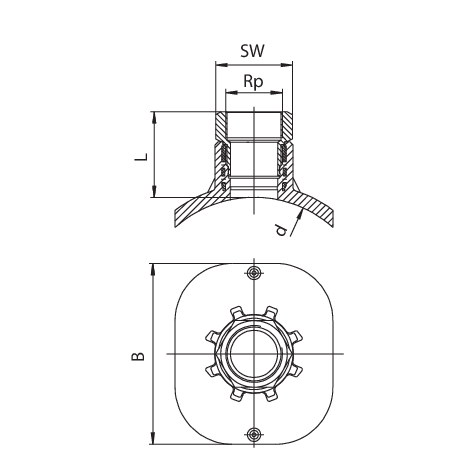

| Référence | Nom | info-bulle | Code produit d'origine | Article | Poids brut | QuantitИ de boНtes | d | Quantité par palette | t | rgb | e | Poids |
Prix 1 | BX | B1 | Prix ??VK | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | Fiche technique Texte 2 | Fiche technique Texte 1 | noteText | Titre du tableau | hwg | Titre | Marque | Matц┐б╘riau | qwProduct | qwSolution | Productbrand | Pilotage eau/gaz | Produit Plage | Categories | Rp | H | noteEnum | product.detail.attribute.Group1Headline | product.detail.attribute.hierarchie1 | product.detail.attribute.hierarchie2 | product.detail.attribute.qw_measurement_system | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 612794 | Armature de vanne avec transition PE-HD/fonte rouge | - | 74122000 | 612794 | 15,074 | 20 | 63 | 360 | 23 | RL9 | 58 | 0,730 | 304,60 | 20 | 108 | 356,40 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612794-10 | PEJEL | {"Ausschreibung_Text" :"", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de percement de vannes FRIALEN VAM-RG et VAM-RG-TL servent à recevoir des vannes en laiton du commerce.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17.6.Marques de contrôle DVGW délivrées : DV-7501AU2257 et DV-7501AU2258.1) Les raccords à selle d 63 ne peuvent être utilisés qu'avec des tubes de niveau SDR 11.*Pour une solution complète, nous recommandons notre vanne de prise de pression DAV.Instructions de mise en œuvreVAM-RGAprès avoir gratté et nettoyé les surfaces du tuyau et du collier à souder, l'armature de perçage de la vanne est vissée fermement sur le tuyau PE-HD à l'aide d'un sous-collier et soudée à celui-ci (voir les instructions de montage : "Raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225").VAM-RG-TLPréparation des surfaces à souder comme pour VAM-RG. La pièce moulée en forme de selle est appliquée avec le dispositif de serrage FRIATOP (voir liste de prix Technique des appareils). Veuillez lire les "Instructions de montage et d'utilisation pour le dispositif de fixation FRIATOP". Le soudage est effectué par l'appareil de soudage FRIAMAT. | Huit bonnes raisons de choisir les robinets à soupape FRIALEN :Construction compacteSelle en PE-HD avec élément chauffant exposé pour une transmission optimale de la chaleurTransition en bronze rouge ancrée dans le PE-HD de manière indissociable et sans risque de torsion Pour recevoir des vannes en laiton disponibles dans le commerce Zone de perçage exempte de conducteurs chauffantsFiletage selon DIN EN 10226-1, ISO 7-1Le type VAM-RG-TL est utilisable de manière universelle sur les grands diamètres de tuyaux PE-HD d 250-315 (560). Il en résulte une rentabilité supplémentaire grâce à une utilisation réduite de matériaux ainsi qu'à un stockage nettement moins important chez les fournisseurs et dans le commerce. Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding) | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz) | INF | Armature de vanne avec transition PE-HD/fonte rouge | FRIATEC | Brass, PE 100-RC | Transition fittings | Water Distribution, Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | 1 1/4" | 146 | 1 | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | 1 |
| 612743 | Armature de vanne avec transition PE-HD/fonte rouge | - | 74122000 | 612743 | 16,094 | 20 | 63 | 360 | 23 | RL9 | 64 | 0,780 | 304,60 | 20 | 108 | 356,40 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612743-10 | PEJEL | {"Ausschreibung_Text" :"", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de percement de vannes FRIALEN VAM-RG et VAM-RG-TL servent à recevoir des vannes en laiton du commerce.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17.6.Marques de contrôle DVGW délivrées : DV-7501AU2257 et DV-7501AU2258.1) Les raccords à selle d 63 ne peuvent être utilisés qu'avec des tubes de niveau SDR 11.*Pour une solution complète, nous recommandons notre vanne de prise de pression DAV.Instructions de mise en œuvreVAM-RGAprès avoir gratté et nettoyé les surfaces du tuyau et du collier à souder, l'armature de perçage de la vanne est vissée fermement sur le tuyau PE-HD à l'aide d'un sous-collier et soudée à celui-ci (voir les instructions de montage : "Raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225").VAM-RG-TLPréparation des surfaces à souder comme pour VAM-RG. La pièce moulée en forme de selle est appliquée avec le dispositif de serrage FRIATOP (voir liste de prix Technique des appareils). Veuillez lire les "Instructions de montage et d'utilisation pour le dispositif de fixation FRIATOP". Le soudage est effectué par l'appareil de soudage FRIAMAT. | Huit bonnes raisons de choisir les robinets à soupape FRIALEN :Construction compacteSelle en PE-HD avec élément chauffant exposé pour une transmission optimale de la chaleurTransition en bronze rouge ancrée dans le PE-HD de manière indissociable et sans risque de torsion Pour recevoir des vannes en laiton disponibles dans le commerce Zone de perçage exempte de conducteurs chauffantsFiletage selon DIN EN 10226-1, ISO 7-1Le type VAM-RG-TL est utilisable de manière universelle sur les grands diamètres de tuyaux PE-HD d 250-315 (560). Il en résulte une rentabilité supplémentaire grâce à une utilisation réduite de matériaux ainsi qu'à un stockage nettement moins important chez les fournisseurs et dans le commerce. Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding) | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz) | INF | Armature de vanne avec transition PE-HD/fonte rouge | FRIATEC | Brass, PE 100-RC | Transition fittings | Water Distribution, Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | 1 1/2" | 149 | 1 | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | 1 |
| 615213 | Armature de vanne avec transition PE-HD/fonte rouge | - | 74122000 | 615213 | 13,284 | 15 | 75 | 270 | 23 | RL9 | 58 | 0,850 | 323,00 | 15 | 110 | 377,92 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615213-10 | PEJEL | {"Ausschreibung_Text" :"", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de percement de vannes FRIALEN VAM-RG et VAM-RG-TL servent à recevoir des vannes en laiton du commerce.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17.6.Marques de contrôle DVGW délivrées : DV-7501AU2257 et DV-7501AU2258.1) Les raccords à selle d 63 ne peuvent être utilisés qu'avec des tubes de niveau SDR 11.*Pour une solution complète, nous recommandons notre vanne de prise de pression DAV.Instructions de mise en œuvreVAM-RGAprès avoir gratté et nettoyé les surfaces du tuyau et du collier à souder, l'armature de perçage de la vanne est vissée fermement sur le tuyau PE-HD à l'aide d'un sous-collier et soudée à celui-ci (voir les instructions de montage : "Raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225").VAM-RG-TLPréparation des surfaces à souder comme pour VAM-RG. La pièce moulée en forme de selle est appliquée avec le dispositif de serrage FRIATOP (voir liste de prix Technique des appareils). Veuillez lire les "Instructions de montage et d'utilisation pour le dispositif de fixation FRIATOP". Le soudage est effectué par l'appareil de soudage FRIAMAT. | Huit bonnes raisons de choisir les robinets à soupape FRIALEN :Construction compacteSelle en PE-HD avec élément chauffant exposé pour une transmission optimale de la chaleurTransition en bronze rouge ancrée dans le PE-HD de manière indissociable et sans risque de torsion Pour recevoir des vannes en laiton disponibles dans le commerce Zone de perçage exempte de conducteurs chauffantsFiletage selon DIN EN 10226-1, ISO 7-1Le type VAM-RG-TL est utilisable de manière universelle sur les grands diamètres de tuyaux PE-HD d 250-315 (560). Il en résulte une rentabilité supplémentaire grâce à une utilisation réduite de matériaux ainsi qu'à un stockage nettement moins important chez les fournisseurs et dans le commerce. Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding) | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz) | INF | Armature de vanne avec transition PE-HD/fonte rouge | FRIATEC | Brass, PE 100-RC | Transition fittings | Water Distribution, Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | 1 1/4" | 161 | - | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | |
| 612798 | Armature de vanne avec transition PE-HD/fonte rouge | - | 74122000 | 612798 | 23,01 | 16 | 90 | 128 | 27 | RL9 | 81 | 1,380 | 350,80 | 16 | 155 | 410,44 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612798-10 | PEJEL | {"Ausschreibung_Text" :"", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de percement de vannes FRIALEN VAM-RG et VAM-RG-TL servent à recevoir des vannes en laiton du commerce.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17.6.Marques de contrôle DVGW délivrées : DV-7501AU2257 et DV-7501AU2258.1) Les raccords à selle d 63 ne peuvent être utilisés qu'avec des tubes de niveau SDR 11.*Pour une solution complète, nous recommandons notre vanne de prise de pression DAV.Instructions de mise en œuvreVAM-RGAprès avoir gratté et nettoyé les surfaces du tuyau et du collier à souder, l'armature de perçage de la vanne est vissée fermement sur le tuyau PE-HD à l'aide d'un sous-collier et soudée à celui-ci (voir les instructions de montage : "Raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225").VAM-RG-TLPréparation des surfaces à souder comme pour VAM-RG. La pièce moulée en forme de selle est appliquée avec le dispositif de serrage FRIATOP (voir liste de prix Technique des appareils). Veuillez lire les "Instructions de montage et d'utilisation pour le dispositif de fixation FRIATOP". Le soudage est effectué par l'appareil de soudage FRIAMAT. | Huit bonnes raisons de choisir les robinets à soupape FRIALEN :Construction compacteSelle en PE-HD avec élément chauffant exposé pour une transmission optimale de la chaleurTransition en bronze rouge ancrée dans le PE-HD de manière indissociable et sans risque de torsion Pour recevoir des vannes en laiton disponibles dans le commerce Zone de perçage exempte de conducteurs chauffantsFiletage selon DIN EN 10226-1, ISO 7-1Le type VAM-RG-TL est utilisable de manière universelle sur les grands diamètres de tuyaux PE-HD d 250-315 (560). Il en résulte une rentabilité supplémentaire grâce à une utilisation réduite de matériaux ainsi qu'à un stockage nettement moins important chez les fournisseurs et dans le commerce. Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding) | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz) | INF | Armature de vanne avec transition PE-HD/fonte rouge | FRIATEC | Brass, PE 100-RC | Transition fittings | Water Distribution, Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | 1 1/2" | 172 | - | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | |
| 612778 | Armature de vanne avec transition PE-HD/fonte rouge | - | 74122000 | 612778 | 26,018 | 16 | 90 | 128 | 27 | RL9 | 81 | 1,570 | 378,70 | 16 | 155 | 443,10 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612778-10 | PEJEL | {"Ausschreibung_Text" :"", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de percement de vannes FRIALEN VAM-RG et VAM-RG-TL servent à recevoir des vannes en laiton du commerce.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17.6.Marques de contrôle DVGW délivrées : DV-7501AU2257 et DV-7501AU2258.1) Les raccords à selle d 63 ne peuvent être utilisés qu'avec des tubes de niveau SDR 11.*Pour une solution complète, nous recommandons notre vanne de prise de pression DAV.Instructions de mise en œuvreVAM-RGAprès avoir gratté et nettoyé les surfaces du tuyau et du collier à souder, l'armature de perçage de la vanne est vissée fermement sur le tuyau PE-HD à l'aide d'un sous-collier et soudée à celui-ci (voir les instructions de montage : "Raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225").VAM-RG-TLPréparation des surfaces à souder comme pour VAM-RG. La pièce moulée en forme de selle est appliquée avec le dispositif de serrage FRIATOP (voir liste de prix Technique des appareils). Veuillez lire les "Instructions de montage et d'utilisation pour le dispositif de fixation FRIATOP". Le soudage est effectué par l'appareil de soudage FRIAMAT. | Huit bonnes raisons de choisir les robinets à soupape FRIALEN :Construction compacteSelle en PE-HD avec élément chauffant exposé pour une transmission optimale de la chaleurTransition en bronze rouge ancrée dans le PE-HD de manière indissociable et sans risque de torsion Pour recevoir des vannes en laiton disponibles dans le commerce Zone de perçage exempte de conducteurs chauffantsFiletage selon DIN EN 10226-1, ISO 7-1Le type VAM-RG-TL est utilisable de manière universelle sur les grands diamètres de tuyaux PE-HD d 250-315 (560). Il en résulte une rentabilité supplémentaire grâce à une utilisation réduite de matériaux ainsi qu'à un stockage nettement moins important chez les fournisseurs et dans le commerce. Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding) | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz) | INF | Armature de vanne avec transition PE-HD/fonte rouge | FRIATEC | Brass, PE 100-RC | Transition fittings | Water Distribution, Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | 2" | 199 | - | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | |
| 612732 | Armature de vanne avec transition PE-HD/fonte rouge | - | 74122000 | 612732 | 19,21 | 12 | 110 | 96 | 27 | RL9 | 81 | 1,520 | 411,60 | 12 | 178 | 481,59 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612732-10 | PEJEL | {"Ausschreibung_Text" :"", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de percement de vannes FRIALEN VAM-RG et VAM-RG-TL servent à recevoir des vannes en laiton du commerce.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17.6.Marques de contrôle DVGW délivrées : DV-7501AU2257 et DV-7501AU2258.1) Les raccords à selle d 63 ne peuvent être utilisés qu'avec des tubes de niveau SDR 11.*Pour une solution complète, nous recommandons notre vanne de prise de pression DAV.Instructions de mise en œuvreVAM-RGAprès avoir gratté et nettoyé les surfaces du tuyau et du collier à souder, l'armature de perçage de la vanne est vissée fermement sur le tuyau PE-HD à l'aide d'un sous-collier et soudée à celui-ci (voir les instructions de montage : "Raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225").VAM-RG-TLPréparation des surfaces à souder comme pour VAM-RG. La pièce moulée en forme de selle est appliquée avec le dispositif de serrage FRIATOP (voir liste de prix Technique des appareils). Veuillez lire les "Instructions de montage et d'utilisation pour le dispositif de fixation FRIATOP". Le soudage est effectué par l'appareil de soudage FRIAMAT. | Huit bonnes raisons de choisir les robinets à soupape FRIALEN :Construction compacteSelle en PE-HD avec élément chauffant exposé pour une transmission optimale de la chaleurTransition en bronze rouge ancrée dans le PE-HD de manière indissociable et sans risque de torsion Pour recevoir des vannes en laiton disponibles dans le commerce Zone de perçage exempte de conducteurs chauffantsFiletage selon DIN EN 10226-1, ISO 7-1Le type VAM-RG-TL est utilisable de manière universelle sur les grands diamètres de tuyaux PE-HD d 250-315 (560). Il en résulte une rentabilité supplémentaire grâce à une utilisation réduite de matériaux ainsi qu'à un stockage nettement moins important chez les fournisseurs et dans le commerce. Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding) | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz) | INF | Armature de vanne avec transition PE-HD/fonte rouge | FRIATEC | Brass, PE 100-RC | Transition fittings | Water Distribution, Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | 1 1/2" | 182 | - | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | |
| 612733 | Armature de vanne avec transition PE-HD/fonte rouge | - | 74122000 | 612733 | 21,754 | 1 | 110 | 96 | 27 | RL9 | 81 | 1,730 | 411,60 | 12 | 178 | 481,59 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612733-10 | PEJEL | {"Ausschreibung_Text" :"", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de percement de vannes FRIALEN VAM-RG et VAM-RG-TL servent à recevoir des vannes en laiton du commerce.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17.6.Marques de contrôle DVGW délivrées : DV-7501AU2257 et DV-7501AU2258.1) Les raccords à selle d 63 ne peuvent être utilisés qu'avec des tubes de niveau SDR 11.*Pour une solution complète, nous recommandons notre vanne de prise de pression DAV.Instructions de mise en œuvreVAM-RGAprès avoir gratté et nettoyé les surfaces du tuyau et du collier à souder, l'armature de perçage de la vanne est vissée fermement sur le tuyau PE-HD à l'aide d'un sous-collier et soudée à celui-ci (voir les instructions de montage : "Raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225").VAM-RG-TLPréparation des surfaces à souder comme pour VAM-RG. La pièce moulée en forme de selle est appliquée avec le dispositif de serrage FRIATOP (voir liste de prix Technique des appareils). Veuillez lire les "Instructions de montage et d'utilisation pour le dispositif de fixation FRIATOP". Le soudage est effectué par l'appareil de soudage FRIAMAT. | Huit bonnes raisons de choisir les robinets à soupape FRIALEN :Construction compacteSelle en PE-HD avec élément chauffant exposé pour une transmission optimale de la chaleurTransition en bronze rouge ancrée dans le PE-HD de manière indissociable et sans risque de torsion Pour recevoir des vannes en laiton disponibles dans le commerce Zone de perçage exempte de conducteurs chauffantsFiletage selon DIN EN 10226-1, ISO 7-1Le type VAM-RG-TL est utilisable de manière universelle sur les grands diamètres de tuyaux PE-HD d 250-315 (560). Il en résulte une rentabilité supplémentaire grâce à une utilisation réduite de matériaux ainsi qu'à un stockage nettement moins important chez les fournisseurs et dans le commerce. Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding) | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz) | INF | Armature de vanne avec transition PE-HD/fonte rouge | FRIATEC | Brass, PE 100-RC | Transition fittings | Water Distribution, Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | 2" | 205 | - | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | |
| 612734 | Armature de vanne avec transition PE-HD/fonte rouge | - | 74122000 | 612734 | 20,314 | 12 | 125 | 96 | 27 | RL9 | 81 | 1,610 | 456,20 | 12 | 190 | 533,78 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612734-10 | PEJEL | {"Ausschreibung_Text" :"", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de percement de vannes FRIALEN VAM-RG et VAM-RG-TL servent à recevoir des vannes en laiton du commerce.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17.6.Marques de contrôle DVGW délivrées : DV-7501AU2257 et DV-7501AU2258.1) Les raccords à selle d 63 ne peuvent être utilisés qu'avec des tubes de niveau SDR 11.*Pour une solution complète, nous recommandons notre vanne de prise de pression DAV.Instructions de mise en œuvreVAM-RGAprès avoir gratté et nettoyé les surfaces du tuyau et du collier à souder, l'armature de perçage de la vanne est vissée fermement sur le tuyau PE-HD à l'aide d'un sous-collier et soudée à celui-ci (voir les instructions de montage : "Raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225").VAM-RG-TLPréparation des surfaces à souder comme pour VAM-RG. La pièce moulée en forme de selle est appliquée avec le dispositif de serrage FRIATOP (voir liste de prix Technique des appareils). Veuillez lire les "Instructions de montage et d'utilisation pour le dispositif de fixation FRIATOP". Le soudage est effectué par l'appareil de soudage FRIAMAT. | Huit bonnes raisons de choisir les robinets à soupape FRIALEN :Construction compacteSelle en PE-HD avec élément chauffant exposé pour une transmission optimale de la chaleurTransition en bronze rouge ancrée dans le PE-HD de manière indissociable et sans risque de torsion Pour recevoir des vannes en laiton disponibles dans le commerce Zone de perçage exempte de conducteurs chauffantsFiletage selon DIN EN 10226-1, ISO 7-1Le type VAM-RG-TL est utilisable de manière universelle sur les grands diamètres de tuyaux PE-HD d 250-315 (560). Il en résulte une rentabilité supplémentaire grâce à une utilisation réduite de matériaux ainsi qu'à un stockage nettement moins important chez les fournisseurs et dans le commerce. Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding) | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz) | INF | Armature de vanne avec transition PE-HD/fonte rouge | FRIATEC | Brass, PE 100-RC | Transition fittings | Water Distribution, Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | 1 1/2" | 207 | - | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | |
| 612735 | Armature de vanne avec transition PE-HD/fonte rouge | - | 74122000 | 612735 | 22,726 | 12 | 125 | 96 | 27 | RL9 | 81 | 1,820 | 456,20 | 12 | 190 | 533,78 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612735-10 | PEJEL | {"Ausschreibung_Text" :"", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de percement de vannes FRIALEN VAM-RG et VAM-RG-TL servent à recevoir des vannes en laiton du commerce.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17.6.Marques de contrôle DVGW délivrées : DV-7501AU2257 et DV-7501AU2258.1) Les raccords à selle d 63 ne peuvent être utilisés qu'avec des tubes de niveau SDR 11.*Pour une solution complète, nous recommandons notre vanne de prise de pression DAV.Instructions de mise en œuvreVAM-RGAprès avoir gratté et nettoyé les surfaces du tuyau et du collier à souder, l'armature de perçage de la vanne est vissée fermement sur le tuyau PE-HD à l'aide d'un sous-collier et soudée à celui-ci (voir les instructions de montage : "Raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225").VAM-RG-TLPréparation des surfaces à souder comme pour VAM-RG. La pièce moulée en forme de selle est appliquée avec le dispositif de serrage FRIATOP (voir liste de prix Technique des appareils). Veuillez lire les "Instructions de montage et d'utilisation pour le dispositif de fixation FRIATOP". Le soudage est effectué par l'appareil de soudage FRIAMAT. | Huit bonnes raisons de choisir les robinets à soupape FRIALEN :Construction compacteSelle en PE-HD avec élément chauffant exposé pour une transmission optimale de la chaleurTransition en bronze rouge ancrée dans le PE-HD de manière indissociable et sans risque de torsion Pour recevoir des vannes en laiton disponibles dans le commerce Zone de perçage exempte de conducteurs chauffantsFiletage selon DIN EN 10226-1, ISO 7-1Le type VAM-RG-TL est utilisable de manière universelle sur les grands diamètres de tuyaux PE-HD d 250-315 (560). Il en résulte une rentabilité supplémentaire grâce à une utilisation réduite de matériaux ainsi qu'à un stockage nettement moins important chez les fournisseurs et dans le commerce. Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding) | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz) | INF | Armature de vanne avec transition PE-HD/fonte rouge | FRIATEC | Brass, PE 100-RC | Transition fittings | Water Distribution, Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | 2" | 234 | - | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | |
| 612728 | Armature de vanne avec transition PE-HD/fonte rouge | - | 74122000 | 612728 | 15,426 | 8 | 160 | 64 | 27 | RL9 | 81 | 1,810 | 516,80 | 8 | 225 | 604,66 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612728-10 | PEJEL | {"Ausschreibung_Text" :"", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de percement de vannes FRIALEN VAM-RG et VAM-RG-TL servent à recevoir des vannes en laiton du commerce.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17.6.Marques de contrôle DVGW délivrées : DV-7501AU2257 et DV-7501AU2258.1) Les raccords à selle d 63 ne peuvent être utilisés qu'avec des tubes de niveau SDR 11.*Pour une solution complète, nous recommandons notre vanne de prise de pression DAV.Instructions de mise en œuvreVAM-RGAprès avoir gratté et nettoyé les surfaces du tuyau et du collier à souder, l'armature de perçage de la vanne est vissée fermement sur le tuyau PE-HD à l'aide d'un sous-collier et soudée à celui-ci (voir les instructions de montage : "Raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225").VAM-RG-TLPréparation des surfaces à souder comme pour VAM-RG. La pièce moulée en forme de selle est appliquée avec le dispositif de serrage FRIATOP (voir liste de prix Technique des appareils). Veuillez lire les "Instructions de montage et d'utilisation pour le dispositif de fixation FRIATOP". Le soudage est effectué par l'appareil de soudage FRIAMAT. | Huit bonnes raisons de choisir les robinets à soupape FRIALEN :Construction compacteSelle en PE-HD avec élément chauffant exposé pour une transmission optimale de la chaleurTransition en bronze rouge ancrée dans le PE-HD de manière indissociable et sans risque de torsion Pour recevoir des vannes en laiton disponibles dans le commerce Zone de perçage exempte de conducteurs chauffantsFiletage selon DIN EN 10226-1, ISO 7-1Le type VAM-RG-TL est utilisable de manière universelle sur les grands diamètres de tuyaux PE-HD d 250-315 (560). Il en résulte une rentabilité supplémentaire grâce à une utilisation réduite de matériaux ainsi qu'à un stockage nettement moins important chez les fournisseurs et dans le commerce. Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding) | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz) | INF | Armature de vanne avec transition PE-HD/fonte rouge | FRIATEC | Brass, PE 100-RC | Transition fittings | Water Distribution, Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | 1 1/2" | 242 | - | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | |
| 612729 | Armature de vanne avec transition PE-HD/fonte rouge | - | 74122000 | 612729 | 17,282 | 1 | 160 | 64 | 27 | RL9 | 81 | 2,040 | 516,80 | 8 | 225 | 604,66 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612729-10 | PEJEL | {"Ausschreibung_Text" :"", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de percement de vannes FRIALEN VAM-RG et VAM-RG-TL servent à recevoir des vannes en laiton du commerce.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17.6.Marques de contrôle DVGW délivrées : DV-7501AU2257 et DV-7501AU2258.1) Les raccords à selle d 63 ne peuvent être utilisés qu'avec des tubes de niveau SDR 11.*Pour une solution complète, nous recommandons notre vanne de prise de pression DAV.Instructions de mise en œuvreVAM-RGAprès avoir gratté et nettoyé les surfaces du tuyau et du collier à souder, l'armature de perçage de la vanne est vissée fermement sur le tuyau PE-HD à l'aide d'un sous-collier et soudée à celui-ci (voir les instructions de montage : "Raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225").VAM-RG-TLPréparation des surfaces à souder comme pour VAM-RG. La pièce moulée en forme de selle est appliquée avec le dispositif de serrage FRIATOP (voir liste de prix Technique des appareils). Veuillez lire les "Instructions de montage et d'utilisation pour le dispositif de fixation FRIATOP". Le soudage est effectué par l'appareil de soudage FRIAMAT. | Huit bonnes raisons de choisir les robinets à soupape FRIALEN :Construction compacteSelle en PE-HD avec élément chauffant exposé pour une transmission optimale de la chaleurTransition en bronze rouge ancrée dans le PE-HD de manière indissociable et sans risque de torsion Pour recevoir des vannes en laiton disponibles dans le commerce Zone de perçage exempte de conducteurs chauffantsFiletage selon DIN EN 10226-1, ISO 7-1Le type VAM-RG-TL est utilisable de manière universelle sur les grands diamètres de tuyaux PE-HD d 250-315 (560). Il en résulte une rentabilité supplémentaire grâce à une utilisation réduite de matériaux ainsi qu'à un stockage nettement moins important chez les fournisseurs et dans le commerce. Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding) | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz) | INF | Armature de vanne avec transition PE-HD/fonte rouge | FRIATEC | Brass, PE 100-RC | Transition fittings | Water Distribution, Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | 2" | 269 | - | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique | |
| 612827 | Armature de vanne avec transition PE-HD/fonte rouge | - | 74122000 | 612827 | 10,954 | 5 | 225 | 40 | 27 | RL9 | 81 | 2,000 | 597,50 | 5 | 255 | 699,08 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612827-10 | PEJEL | {"Ausschreibung_Text" :"", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords de transition \/ Transition Fittings", "qw_measurement_system" : "métrique"} | Domaine d'utilisationLes raccords de percement de vannes FRIALEN VAM-RG et VAM-RG-TL servent à recevoir des vannes en laiton du commerce.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17.6.Marques de contrôle DVGW délivrées : DV-7501AU2257 et DV-7501AU2258.1) Les raccords à selle d 63 ne peuvent être utilisés qu'avec des tubes de niveau SDR 11.*Pour une solution complète, nous recommandons notre vanne de prise de pression DAV.Instructions de mise en œuvreVAM-RGAprès avoir gratté et nettoyé les surfaces du tuyau et du collier à souder, l'armature de perçage de la vanne est vissée fermement sur le tuyau PE-HD à l'aide d'un sous-collier et soudée à celui-ci (voir les instructions de montage : "Raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225").VAM-RG-TLPréparation des surfaces à souder comme pour VAM-RG. La pièce moulée en forme de selle est appliquée avec le dispositif de serrage FRIATOP (voir liste de prix Technique des appareils). Veuillez lire les "Instructions de montage et d'utilisation pour le dispositif de fixation FRIATOP". Le soudage est effectué par l'appareil de soudage FRIAMAT. | Huit bonnes raisons de choisir les robinets à soupape FRIALEN :Construction compacteSelle en PE-HD avec élément chauffant exposé pour une transmission optimale de la chaleurTransition en bronze rouge ancrée dans le PE-HD de manière indissociable et sans risque de torsion Pour recevoir des vannes en laiton disponibles dans le commerce Zone de perçage exempte de conducteurs chauffantsFiletage selon DIN EN 10226-1, ISO 7-1Le type VAM-RG-TL est utilisable de manière universelle sur les grands diamètres de tuyaux PE-HD d 250-315 (560). Il en résulte une rentabilité supplémentaire grâce à une utilisation réduite de matériaux ainsi qu'à un stockage nettement moins important chez les fournisseurs et dans le commerce. Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding) | Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes. | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau)/10 bar (gaz) | INF | Armature de vanne avec transition PE-HD/fonte rouge | FRIATEC | Brass, PE 100-RC | Transition fittings | Water Distribution, Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords de transition FRIALEN | 2" | 322 | - | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords de transition / Transition Fittings | métrique |
1 Pour l'état de stock 3, la réception s'effectue uniquement en unités d'emballage complètes.
Domaine d'utilisation
Les raccords de percement de vannes FRIALEN VAM-RG et VAM-RG-TL servent à recevoir des vannes en laiton du commerce.
Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17.6.
Marques de contrôle DVGW délivrées : DV-7501AU2257 et DV-7501AU2258.
1) Les raccords à selle d 63 ne peuvent être utilisés qu'avec des tubes de niveau SDR 11.
*Pour une solution complète, nous recommandons notre vanne de prise de pression DAV.
Instructions de mise en œuvre
VAM-RG
Après avoir gratté et nettoyé les surfaces du tuyau et du collier à souder, l'armature de perçage de la vanne est vissée fermement sur le tuyau PE-HD à l'aide d'un sous-collier et soudée à celui-ci (voir les instructions de montage : "Raccords de sécurité FRIALEN pour conduites de raccordement et de distribution jusqu'à d 225").
VAM-RG-TL
Préparation des surfaces à souder comme pour VAM-RG. La pièce moulée en forme de selle est appliquée avec le dispositif de serrage FRIATOP (voir liste de prix Technique des appareils). Veuillez lire les "Instructions de montage et d'utilisation pour le dispositif de fixation FRIATOP". Le soudage est effectué par l'appareil de soudage FRIAMAT.
Huit bonnes raisons de choisir les robinets à soupape FRIALEN :
- Construction compacte
- Selle en PE-HD avec élément chauffant exposé pour une transmission optimale de la chaleur
- Transition en bronze rouge ancrée dans le PE-HD de manière indissociable et sans risque de torsion
- Pour recevoir des vannes en laiton disponibles dans le commerce
- Zone de perçage exempte de conducteurs chauffants
- Filetage selon DIN EN 10226-1, ISO 7-1
- Le type VAM-RG-TL est utilisable de manière universelle sur les grands diamètres de tuyaux PE-HD d 250-315 (560). Il en résulte une rentabilité supplémentaire grâce à une utilisation réduite de matériaux ainsi qu'à un stockage nettement moins important chez les fournisseurs et dans le commerce.
- Code-barres supplémentaire pour la traçabilité de l'élément de construction (Traceability-Coding)
