PE 100-RC SDR 11
Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz)

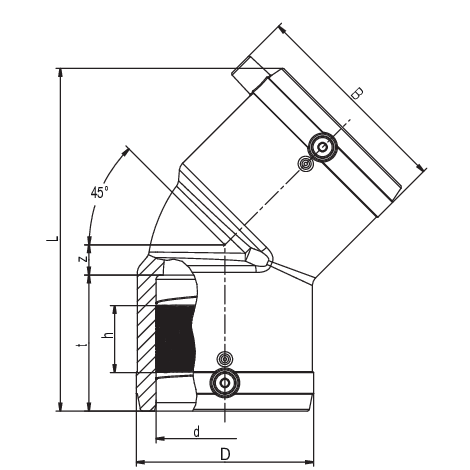

| Référence | Nom | info-bulle | Code produit d'origine | Article | QuantitИ de boНtes | D | d | Quantité par palette | t | rgb | Poids |
Prix 1 | BX | Prix ??VK | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | Fiche technique Texte 2 | Fiche technique Texte 1 | Titre du tableau | hwg | Titre | Marque | Matц┐б╘riau | qwProduct | qwSolution | Productbrand | Pilotage eau/gaz | Produit Plage | Categories | Application | product.detail.attribute.wiedemannArticle | z | h | B | product.detail.attribute.Articlegruppe | product.detail.attribute.Group1Headline | product.detail.attribute.hierarchie1 | product.detail.attribute.hierarchie2 | product.detail.attribute.qw_measurement_system | Poids brut | ean1 | ean2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 616687 | Angle 45°, SDR 11 | - | 39174000 | 616687 | 1 | 35 | 25 | 2400 | 38 | RL4 | 0,050 | 40,50 | 150 | 47,39 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616687-17 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe coude FRIALEN W45° est utilisé pour tous les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN sont soudables avec des tubes SDR11 - SDR17.6. Pour W 45 > d 225 zones de soudure séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Traitement d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W45° s'effectue par soudage FRIALEN - étanche et à force longitudinale. Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage des raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225). | De bonnes raisons pour choisir le coude FRIALEN W45° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Angle 45°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | MBW45 | 7 | 17 | 48 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | - | - | - |
| 612092 | Angle 45°, SDR 11 | - | 39174000 | 612092 | 1 | 43 | 32 | 1600 | 44 | RL4 | 0,070 | 43,30 | 50 | 50,68 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612092-17 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe coude FRIALEN W45° est utilisé pour tous les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN sont soudables avec des tubes SDR11 - SDR17.6. Pour W 45 > d 225 zones de soudure séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Traitement d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W45° s'effectue par soudage FRIALEN - étanche et à force longitudinale. Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage des raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225). | De bonnes raisons pour choisir le coude FRIALEN W45° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Angle 45°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880230 | 8 | 21 | 60 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | - | - | - |
| 612094 | Angle 45°, SDR 11 | - | 39174000 | 612094 | 1 | 54 | 40 | 960 | 49 | RL4 | 0,120 | 51,20 | 30 | 59,92 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612094-17 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe coude FRIALEN W45° est utilisé pour tous les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN sont soudables avec des tubes SDR11 - SDR17.6. Pour W 45 > d 225 zones de soudure séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Traitement d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W45° s'effectue par soudage FRIALEN - étanche et à force longitudinale. Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage des raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225). | De bonnes raisons pour choisir le coude FRIALEN W45° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Angle 45°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880231 | 11 | 29 | 70 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | - | - | - |
| 612096 | Angle 45°, SDR 11 | - | 39174000 | 612096 | 1 | 66 | 50 | 640 | 54 | RL4 | 0,180 | 64,90 | 20 | 75,95 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612096-17 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe coude FRIALEN W45° est utilisé pour tous les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN sont soudables avec des tubes SDR11 - SDR17.6. Pour W 45 > d 225 zones de soudure séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Traitement d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W45° s'effectue par soudage FRIALEN - étanche et à force longitudinale. Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage des raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225). | De bonnes raisons pour choisir le coude FRIALEN W45° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Angle 45°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880232 | 13 | 32 | 80 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | - | - | - |
| 612098 | Angle 45°, SDR 11 | - | 39174000 | 612098 | 1 | 82 | 63 | 320 | 62 | RL4 | 0,290 | 74,30 | 10 | 86,94 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612098-17 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe coude FRIALEN W45° est utilisé pour tous les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN sont soudables avec des tubes SDR11 - SDR17.6. Pour W 45 > d 225 zones de soudure séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Traitement d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W45° s'effectue par soudage FRIALEN - étanche et à force longitudinale. Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage des raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225). | De bonnes raisons pour choisir le coude FRIALEN W45° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Angle 45°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880233 | 14 | 34 | 95 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | - | - | - |
| 612100 | Angle 45°, SDR 11 | - | 39174000 | 612100 | 1 | 96 | 75 | 252 | 70 | RL4 | 0,520 | 103,80 | 14 | 121,46 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612100-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe coude FRIALEN W45° est utilisé pour tous les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN sont soudables avec des tubes SDR11 - SDR17.6. Pour W 45 > d 225 zones de soudure séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Traitement d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W45° s'effectue par soudage FRIALEN - étanche et à force longitudinale. Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage des raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225). | De bonnes raisons pour choisir le coude FRIALEN W45° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Angle 45°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880234 | 29 | 38 | 111 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | 15,6 | 4024926653849 | - |
| 612102 | Angle 45°, SDR 11 | - | 39174000 | 612102 | 1 | 115 | 90 | 144 | 79 | RL4 | 0,810 | 133,60 | 18 | 156,33 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612102-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe coude FRIALEN W45° est utilisé pour tous les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN sont soudables avec des tubes SDR11 - SDR17.6. Pour W 45 > d 225 zones de soudure séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Traitement d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W45° s'effectue par soudage FRIALEN - étanche et à force longitudinale. Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage des raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225). | De bonnes raisons pour choisir le coude FRIALEN W45° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Angle 45°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880235 | 35 | 45 | 128 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | 14,58 | 4024926653566 | - |
| 612104 | Angle 45°, SDR 11 | - | 39174000 | 612104 | 1 | 138 | 110 | 80 | 85 | RL4 | 1,320 | 188,60 | 10 | 220,68 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612104-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe coude FRIALEN W45° est utilisé pour tous les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN sont soudables avec des tubes SDR11 - SDR17.6. Pour W 45 > d 225 zones de soudure séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Traitement d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W45° s'effectue par soudage FRIALEN - étanche et à force longitudinale. Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage des raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225). | De bonnes raisons pour choisir le coude FRIALEN W45° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Angle 45°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880236 | 41 | 50 | 150 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | 14,194 | - | - |
| 612106 | Angle 45°, SDR 11 | - | 39174000 | 612106 | 1 | 157 | 125 | 80 | 87 | RL4 | 1,800 | 262,70 | 10 | 307,38 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612106-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe coude FRIALEN W45° est utilisé pour tous les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN sont soudables avec des tubes SDR11 - SDR17.6. Pour W 45 > d 225 zones de soudure séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Traitement d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W45° s'effectue par soudage FRIALEN - étanche et à force longitudinale. Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage des raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225). | De bonnes raisons pour choisir le coude FRIALEN W45° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Angle 45°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880237 | 46 | 44 | 167 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | 18,974 | - | - |
| 615275 | Angle 45°, SDR 11 | - | 39174000 | 615275 | 1 | 207 | 160 | 32 | 92 | RL4 | 4,280 | 516,80 | 4 | 604,66 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615275-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe coude FRIALEN W45° est utilisé pour tous les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN sont soudables avec des tubes SDR11 - SDR17.6. Pour W 45 > d 225 zones de soudure séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Traitement d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W45° s'effectue par soudage FRIALEN - étanche et à force longitudinale. Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage des raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225). | De bonnes raisons pour choisir le coude FRIALEN W45° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Angle 45°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880238 | 88 | 44 | 210 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | 18,114 | - | - |
| 615687 | Angle 45°, SDR 11 | - | 39174000 | 615687 | 1 | 228 | 180 | 24 | 97 | RL4 | 4,600 | 655,40 | 3 | 766,84 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615687-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe coude FRIALEN W45° est utilisé pour tous les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN sont soudables avec des tubes SDR11 - SDR17.6. Pour W 45 > d 225 zones de soudure séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Traitement d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W45° s'effectue par soudage FRIALEN - étanche et à force longitudinale. Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage des raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225). | De bonnes raisons pour choisir le coude FRIALEN W45° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Angle 45°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880239 | 83 | 65 | 229 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | 14,794 | - | - |
| 616264 | Angle 45°, SDR 11 | - | 39174000 | 616264 | 1 | 254 | 200 | 18 | 106 | RL4 | 6,590 | 902,10 | 2 | 1.055,47 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616264-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe coude FRIALEN W45° est utilisé pour tous les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN sont soudables avec des tubes SDR11 - SDR17.6. Pour W 45 > d 225 zones de soudure séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Traitement d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W45° s'effectue par soudage FRIALEN - étanche et à force longitudinale. Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage des raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225). | De bonnes raisons pour choisir le coude FRIALEN W45° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Angle 45°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880240 | 87 | 54 | 256 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | 13,18 | 4024926653382 | 4024926653399 |
| 615688 | Angle 45°, SDR 11 | - | 39174000 | 615688 | 1 | 280 | 225 | 8 | 112 | RL4 | 8,300 | 1.105,20 | 1 | 1.293,10 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 615688-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe coude FRIALEN W45° est utilisé pour tous les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN sont soudables avec des tubes SDR11 - SDR17.6. Pour W 45 > d 225 zones de soudure séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Traitement d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W45° s'effectue par soudage FRIALEN - étanche et à force longitudinale. Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage des raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225). | De bonnes raisons pour choisir le coude FRIALEN W45° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Angle 45°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880241 | 98 | 66 | 281 | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | 8,300 | - | - |
| 616404 | Angle 45°, SDR 11 | - | 39174000 | 616404 | 1 | 310 | 250 | 6 | 128 | RL2 | 17,300 | 1.547,30 | 1 | 1.810,34 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616404-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe coude FRIALEN W45° est utilisé pour tous les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN sont soudables avec des tubes SDR11 - SDR17.6. Pour W 45 > d 225 zones de soudure séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Traitement d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W45° s'effectue par soudage FRIALEN - étanche et à force longitudinale. Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage des raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225). | De bonnes raisons pour choisir le coude FRIALEN W45° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Angle 45°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880242 | 176 | 80 | - | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | 19,53 | - | - |
| 616405 | Angle 45°, SDR 11 | - | 39174000 | 616405 | 1 | 350 | 280 | 4 | 139 | RL2 | 25,600 | 2.056,50 | 1 | 2.406,11 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616405-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe coude FRIALEN W45° est utilisé pour tous les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN sont soudables avec des tubes SDR11 - SDR17.6. Pour W 45 > d 225 zones de soudure séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Traitement d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W45° s'effectue par soudage FRIALEN - étanche et à force longitudinale. Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage des raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225). | De bonnes raisons pour choisir le coude FRIALEN W45° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Angle 45°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880243 | 205 | 84 | - | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | 28,42 | - | - |
| 616406 | Angle 45°, SDR 11 | - | 39174000 | 616406 | 1 | 396 | 315 | 2 | 150 | RL2 | 35,270 | 2.718,50 | 1 | 3.180,64 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 616406-10 | PEJEL | {"Articlegruppe" :"Winkel<\/P>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchie1" : "FRIALEN raccords de sécurité", "hierarchie2" : "FRIALEN raccords \/ Shapes", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe coude FRIALEN W45° est utilisé pour tous les changements de direction de canalisations en PE-HD.Les raccords de sécurité FRIALEN sont soudables avec des tubes SDR11 - SDR17.6. Pour W 45 > d 225 zones de soudure séparées par côté de manchon.Epaisseur de paroi minimale s min ≥ 3 mm. Traitement d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.Instructions de traitementLe soudage des extrémités de tuyaux avec le coude FRIALEN W45° s'effectue par soudage FRIALEN - étanche et à force longitudinale. Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage des raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225). | De bonnes raisons pour choisir le coude FRIALEN W45° :Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)Zones de soudage extra largesStabilité maximale grâce aux grandes épaisseurs de paroiZones froides sur les faces frontales et au centre du manchonFilament chauffant exposé pour un transfert de chaleur direct sur le tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsIndicateur de soudage pour un contrôle visuel de la soudureMarquage permanent du lotEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Angle 45°, SDR 11 | FRIATEC | PE 100-RC | Shapes | Water Distribution, Gas Distribution, Power & Telecoms | FRIALEN | - | Accessoires de sécurité FRIALEN | Raccords FRIALEN | Énergie et télécommunications | 1880244 | 215 | 80 | - | Winkel</P> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN raccords de sécurité | FRIALEN raccords / Shapes | métrique | 38,715 | - | - |
Domaines d'utilisation

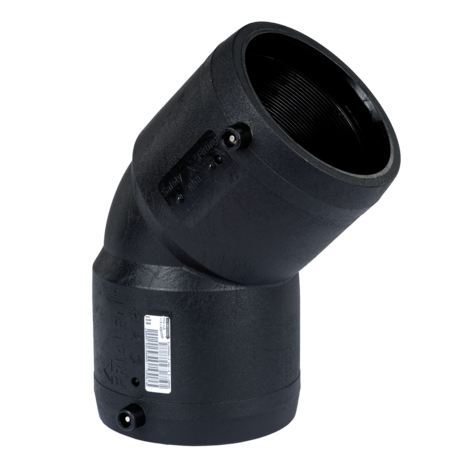

Le coude FRIALEN W45° est utilisé pour tous les changements de direction de canalisations en PE-HD.
Les raccords de sécurité FRIALEN sont soudables avec des tubes SDR11 - SDR17.6. Pour W 45 > d 225 zones de soudure séparées par côté de manchon.
Epaisseur de paroi minimale s min ≥ 3 mm.
Traitement d'autres niveaux SDR sur demande.
Veuillez tenir compte des marquages obligatoires directement sur le produit.
Marques de contrôle DVGW délivrées : DV-8601AU2248, DV-8606AU2249 et DV-8611AU2250.
Instructions de traitement
Le soudage des extrémités de tuyaux avec le coude FRIALEN W45° s'effectue par soudage FRIALEN - étanche et à force longitudinale.
Les extrémités des tubes sont préparées (enlever/nettoyer la peau d'oxyde) selon les exigences générales de montage (voir les instructions de montage des raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225).
De bonnes raisons pour choisir le coude FRIALEN W45° :
- Grande profondeur de manchon pour un bon guidage du tube (aucun dispositif de maintien nécessaire)
- Zones de soudage extra larges
- Stabilité maximale grâce aux grandes épaisseurs de paroi
- Zones froides sur les faces frontales et au centre du manchon
- Filament chauffant exposé pour un transfert de chaleur direct sur le tube
- Faible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudage
- Contacts protégés contre les contacts accidentels
- Indicateur de soudage pour un contrôle visuel de la soudure
- Marquage permanent du lot
- Emballage individuel pour la protection contre les impuretés
- Code-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)
