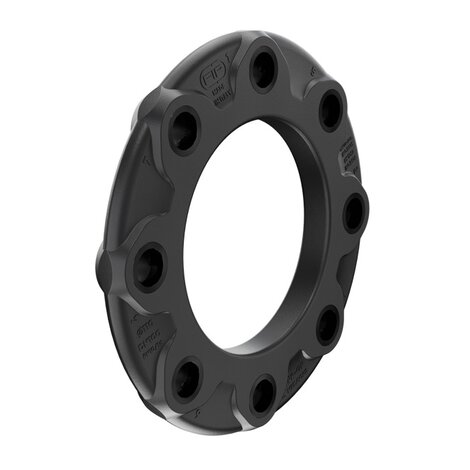

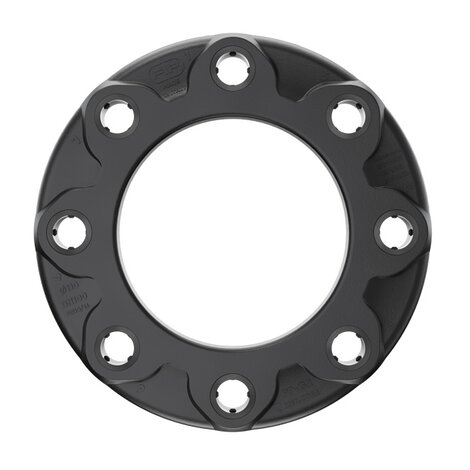

ODT - Bride série ISO-DIN

Bride 3+ avec profil triangulaire breveté, noyau métallique, revêtement PP-GR. Perçage selon : EN 1092-1, ISO 9624.

Référence	Nom	info-bulle	Tableau dimensionnel	Système	Catц┐б╘gorie	Matц┐б╘riau	d	DN	product.detail.attribute.*PMA (bar)	b	d₂	d₆	D	K	M	n	product.detail.attribute.**Nm	g	product.detail.attribute.*Nm
ODT020	ODT - Bride série ISO-DIN	-	-	Pièces spéciales et accessoires	Bride	PVC-U, PVC-C, PP-H, PVDF	20	15	16	13	14.6	28	100	65	M12	4	10	215	-
ODT025	ODT - Bride série ISO-DIN	-	-	Pièces spéciales et accessoires	Bride	PVC-U, PVC-C, PP-H, PVDF	25	20	16	15	14.6	34	111	75	M12	4	15	308	-
ODT032	ODT - Bride série ISO-DIN	-	-	Pièces spéciales et accessoires	Bride	PVC-U, PVC-C, PP-H, PVDF	32	25	16	17	14.6	42	120.2	85	M12	4	15	449	-
ODT040	ODT - Bride série ISO-DIN	-	-	Pièces spéciales et accessoires	Bride	PVC-U, PVC-C, PP-H, PVDF	40	32	16	18	18.6	51	140	100	M16	4	20	682	-
ODT050	ODT - Bride série ISO-DIN	-	-	Pièces spéciales et accessoires	Bride	PVC-U, PVC-C, PP-H, PVDF	50	40	16	19	18.6	62	150	110	M16	4	25	808	-
ODT063	ODT - Bride série ISO-DIN	-	-	Pièces spéciales et accessoires	Bride	PVC-U, PVC-C, PP-H, PVDF	63	50	16	19	18.6	78	164	125	M16	4	35	1100	-
ODT075	ODT - Bride série ISO-DIN	-	-	Pièces spéciales et accessoires	Bride	PVC-U, PVC-C, PP-H, PVDF	75	65	16	19	18.6	92	186	145	M16	4	35	1200	-
ODT090	ODT - Bride série ISO-DIN	-	-	Pièces spéciales et accessoires	Bride	PVC-U, PVC-C, PP-H, PVDF	90	80	16	20	18.6	109	200,8	160	M16	8	35	1430	-
ODT110	ODT - Bride série ISO-DIN	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
ODT125	ODT - Bride série ISO-DIN	-	-	Pièces spéciales et accessoires	Bride	PVC-U, PVC-C, PP-H, PVDF	125	100	-	20	18.6	135	221	180	M16	8	-	1330	35
ODT140	ODT - Bride série ISO-DIN	-	-	-	-	PVC-U, PVC-C, PP-H, PVDF	140	125	-	24	18.6	158	251	210	M16	8	-	2200	45
ODT160	ODT - Bride série ISO-DIN	-	-	-	-	PVC-U, PVC-C, PP-H, PVDF	160	150	-	25	22.6	178	284	240	M20	8	-	3120	70
ODT180	ODT - Bride série ISO-DIN	-	-	-	-	PVC-U, PVC-C, PP-H, PVDF	180	150	-	25	22.6	191	284	240	M20	8	-	2590	70
ODT200	ODT - Bride série ISO-DIN	-	-	-	-	PVC-U, PVC-C, PP-H, PVDF	200	200	-	27	22.6	235	340	295	M20	8	-	4181	70
ODT225	ODT - Bride série ISO-DIN	-	-	-	-	PVC-U, PVC-C, PP-H, PVDF	225	200	-	27	22.6	238	340	295	M20	8	-	4002	70
ODT250	ODT - Bride série ISO-DIN	-	-	-	-	PVC-U, PVC-C, PP-H, PVDF	250	250	-	30	22.6	288	395.6	350	M20	12	-	5660	70
ODT280	ODT - Bride série ISO-DIN	-	-	-	-	PVC-U, PVC-C, PP-H, PVDF	280	250	-	30	22.6	294	395.6	350	M20	12	-	5182	70
ODT315	ODT - Bride série ISO-DIN	-	-	-	-	PVC-U, PVC-C, PP-H, PVDF	315	300	-	32	22.6	338	446	400	M20	12	-	7123	90
