ODB - Bride série ISO-DIN

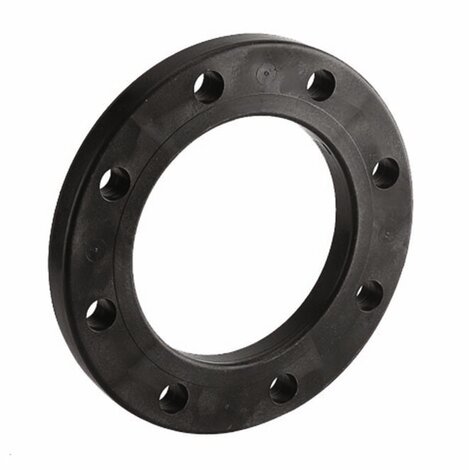

Bride libre en acier revêtu PP/FRP EN/ISO/DIN pour collier de support QRNM. Alésage : PN 10/16.

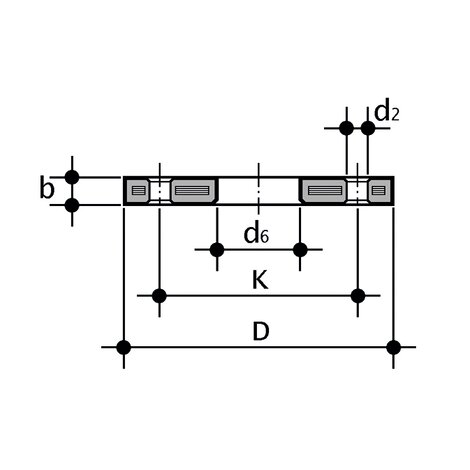

Référence	Nom	info-bulle	Autre description	Tableau dimensionnel	Système	Catц┐б╘gorie	Matц┐б╘riau	d	DN	product.detail.attribute.*PMA (bar)	b	d₂	d₆	D	K	M	n	product.detail.attribute.**Nm	g
ODB355	ODB - Bride série ISO-DIN	-	PMA : pression de service maximale admissible ** couple de serrage nominal * produits de revente	-	Pièces spéciales et accessoires	Bride	PVC-U, PVC-C, PP-H, PVDF	*355	350	10	39	22	376	505	460	M20	16	120	15580
ODB400	ODB - Bride série ISO-DIN	-	PMA : pression de service maximale admissible ** couple de serrage nominal * produits de revente	-	Pièces spéciales et accessoires	Bride	PVC-U, PVC-C, PP-H, PVDF	*400	400	10	44	26	429.5	570	515	M24	16	140	19890
ODB450	ODB - Bride série ISO-DIN	-	PMA : pression de service maximale admissible ** couple de serrage nominal * produits de revente	-	Pièces spéciales et accessoires	Bride	PVC-U, PVC-C, PP-H, PVDF	*450	500	10	44	26	517	670	620	M24	20	150	26010
ODB500	ODB - Bride série ISO-DIN	-	PMA : pression de service maximale admissible ** couple de serrage nominal * produits de revente	-	Pièces spéciales et accessoires	Bride	PVC-U, PVC-C, PP-H, PVDF	*500	500	10	44	26	532.5	670	620	M24	20	150	25310
ODB560	ODB - Bride série ISO-DIN	-	PMA : pression de service maximale admissible ** couple de serrage nominal * produits de revente	-	Pièces spéciales et accessoires	Bride	PVC-U, PVC-C, PP-H, PVDF	*560	600	10	50	30	618	799	725	M27	20	170	49500
ODB630	ODB - Bride série ISO-DIN	-	PMA : pression de service maximale admissible ** couple de serrage nominal * produits de revente	-	Pièces spéciales et accessoires	Bride	PVC-U, PVC-C, PP-H, PVDF	*630	600	10	50	30	645	799	725	M27	20	170	41190

PMA : pression de service maximale admissible
** couple de serrage nominal
* produits de revente
