Kit rapide LS DN10-50
Accessoires pour vannes à sphère VKD et TKD Dual Block® DN 10÷50
Le kit rapide d'interrupteur de fin de course permet une installation rapide et sûre du module LSQT sur les vannes VKD et TKD.
Le corps est en PP-GR et la poignée en acier inoxydable AISI 316.
Un verrouillage de la poignée à 0° et 90° est disponible par défaut (diamètre du trou de cadenas 6,5 mm).
Le kit peut être monté sur la vanne même si celle-ci est déjà installée sur le système.

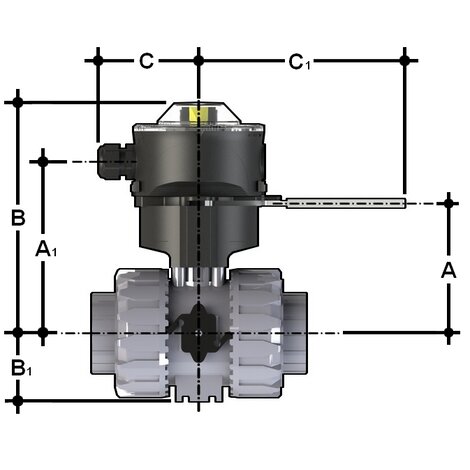

| Référence | Nom | info-bulle | Autre description | Tableau dimensionnel | Système | Catц┐б╘gorie | Famille | Matц┐б╘riau | DN | A | A[5:1] | B | B1 | C | C1 | À utiliser avec : |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LSQKIT20 | Kit rapide LS DN10-50 | - | * Pour le TKD uniquement, rotation de 90°. | - | Pièces spéciales et accessoires | Accessoires pour vannes manuelles | Accessoires pour vannes à bille DualBlock | PVC-U, PVC-C, PP-H, PVDF | 10-15 | 60 | 91,5 | 137 | 29 | 76,5 | 157,5 | VKD-TKD* |
| LSQKIT25 | Kit rapide LS DN10-50 | - | * Pour le TKD uniquement, rotation de 90°. | - | Pièces spéciales et accessoires | Accessoires pour vannes manuelles | Accessoires pour vannes à bille DualBlock | PVC-U, PVC-C, PP-H, PVDF | 20 | 71 | 102,5 | 148 | 34,5 | 76,5 | 157,5 | VKD-TKD* |
| LSQKIT32 | Kit rapide LS DN10-50 | - | * Pour le TKD uniquement, rotation de 90°. | - | Pièces spéciales et accessoires | Accessoires pour vannes manuelles | Accessoires pour vannes à bille DualBlock | PVC-U, PVC-C, PP-H, PVDF | 25 | 76 | 107,5 | 153 | 39 | 76,5 | 157,5 | VKD-TKD* |
| LSQKIT40 | Kit rapide LS DN10-50 | - | * Pour le TKD uniquement, rotation de 90°. | - | Pièces spéciales et accessoires | Accessoires pour vannes manuelles | Accessoires pour vannes à bille DualBlock | PVC-U, PVC-C, PP-H, PVDF | 32 | 93 | 124,5 | 170 | 46 | 76,5 | 157,5 | VKD-TKD* |
| LSQKIT50 | Kit rapide LS DN10-50 | - | * Pour le TKD uniquement, rotation de 90°. | - | Pièces spéciales et accessoires | Accessoires pour vannes manuelles | Accessoires pour vannes à bille DualBlock | PVC-U, PVC-C, PP-H, PVDF | 40 | 99 | 130,5 | 176 | 52 | 76,5 | 157,5 | VKD-TKD* |
| LSQKIT63 | Kit rapide LS DN10-50 | - | * Pour le TKD uniquement, rotation de 90°. | - | Pièces spéciales et accessoires | Accessoires pour vannes manuelles | Accessoires pour vannes à bille DualBlock | PVC-U, PVC-C, PP-H, PVDF | 50 | 116 | 147,5 | 193 | 62 | 76,5 | 157,5 | VKD-TKD* |
* Pour le TKD uniquement, rotation de 90°.
